工业传动用带辐条圆柱齿轮三维设计

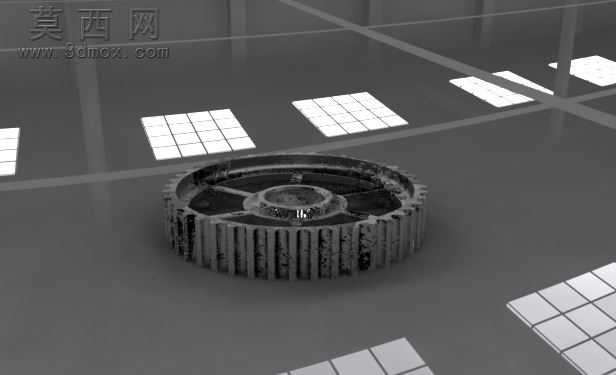

本作品为工业传动场景使用的圆柱齿轮三维建模成果，建模过程以通用三维机械设计软件为载体，严格遵循机械设计中圆柱齿轮的参数规范开展设计。建模初期先梳理齿轮的核心参数逻辑，以渐开线齿形为核心轮廓基础，通过参数化绘制齿廓曲线，保证齿形的啮合精度符合传动设计要求，先完成单个轮齿的特征构建，再通过圆周阵列操作生成整圈轮齿结构，阵列过程严格控制齿距误差，确保后续啮合传动时不会出现卡滞、传动比失准的问题。轮体部分采用辐条式结构设计，区别于实心齿轮的厚重结构，在保证轮体整体结构强度的前提下，有效降低了零件自身重量，减少传动过程中的转动惯量，提升传动系统的响应效率；中心轮毂部分设计有适配传动轴的安装孔位，轮毂与外圈齿圈之间通过均匀分布的辐条做结构连接，辐条的截面形态、分布间距都经过结构合理性校验，避免应力集中导致的轮体变形或断裂问题。材质与渲染环节，针对工业金属零件的质感做了精细化调整，为轮体赋予了铸铁类金属材质，还原了金属零件表面细微的粗糙质感、使用过程中产生的轻微磨损痕迹，材质参数调整中兼顾了金属的微弱反光特性与哑光的工业质感，没有过度追求镜面反光效果，贴合工业生产中齿轮零件的真实外观状态。场景渲染阶段搭建了简洁的工业展示环境，采用柔和的多光源布光方案，主光源勾勒齿轮的整体轮廓与齿形细节，辅助光源补充暗部光照，避免轮齿缝隙、辐条连接处出现死黑区域，清晰展现齿轮的齿形细节、辐条连接结构、轮毂安装位的结构特征，让观看者可以直观了解该齿轮的整体结构与设计细节。设计思路上，该齿轮定位为中低速重载传动场景使用，辐条式结构兼顾了轻量化与结构强度，整体建模过程中所有特征都保留了参数化编辑的可能性，可根据实际传动需求调整模数、齿数、辐条数量、轮毂孔径等核心参数，适配不同的传动系统设计需求，模型的结构细节完整，可直接用于装配验证、传动模拟、教学演示等多种场景。
