紧凑型外啮合齿轮泵三维结构设计

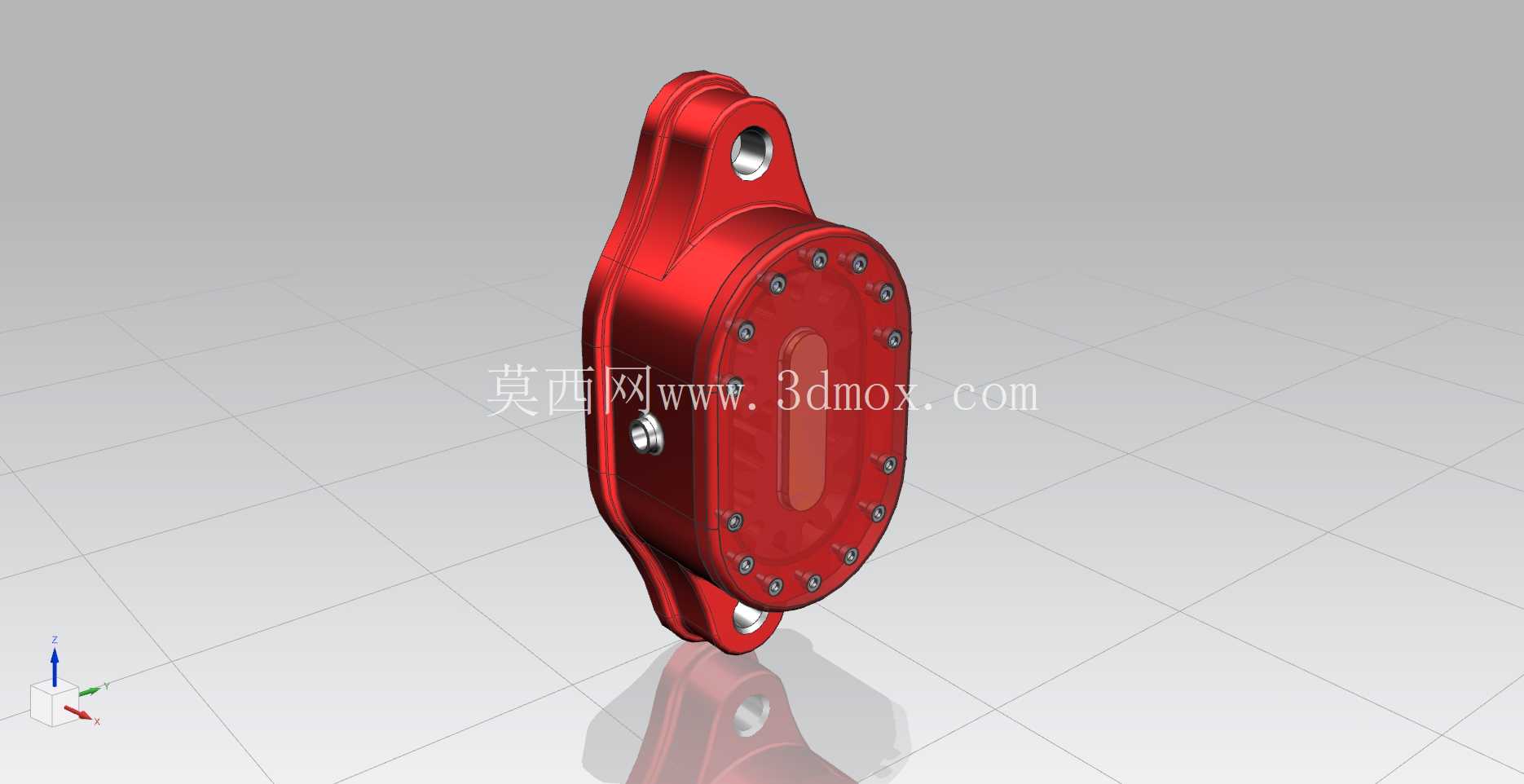

　　这款齿轮泵的结构设计围绕小型液压回路的紧凑安装需求展开，整体采用一体化压铸壳体的构型思路，将进出油口的连接法兰与泵体主体做了融合式设计，上下延伸的安装耳座直接与壳体一体成型，省去了额外的安装支架拼接工序，在保证壳体刚性的同时压缩了整体的安装占位。从实际应用场景来看，这类小排量齿轮泵多用于小型工程机械的辅助液压回路、润滑系统的供油单元、小型液压机具的动力源，也可作为燃油输送、低粘度流体增压的核心部件，在农机、小型机床、车载液压装置里都能见到同构型产品的应用。

　　设计过程中优先考虑了容积效率的保障，泵体端面的密封槽采用整圈环绕的布局，配合多组均匀分布的紧固螺栓，能让端盖与泵体的结合面压力保持均匀，避免高压侧流体向低压侧内泄，螺栓孔的排布特意避开了齿轮啮合区的高压应力带，防止长期受压后壳体出现微变形影响密封性能。进出油口的位置做了偏心布局，匹配齿轮啮合的吸排油区间，吸油口流道做了渐扩式的过渡设计，降低流体进入泵腔时的沿程阻力，避免高转速工况下出现吸空、气蚀的问题，排油侧的流道则做了圆弧过渡，减少高压流体的压力脉动，降低回路的振动噪音。

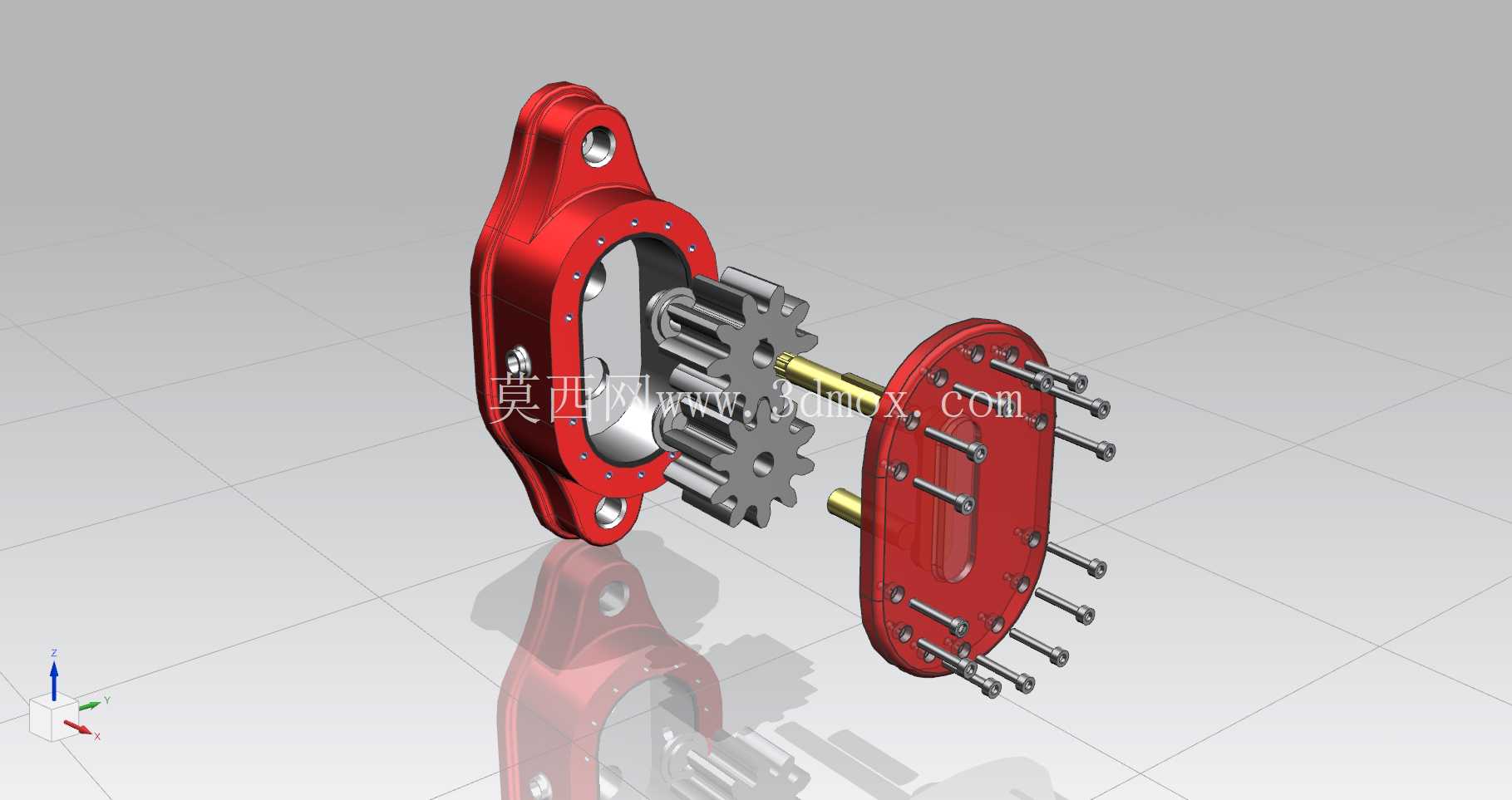

　　齿轮副采用标准外啮合直齿构型，齿形参数经过匹配优化，啮合重叠系数控制在合理区间，既保证传动过程的连续平稳，也能减少困油现象带来的冲击，泵体内部预留的卸荷槽位置精准对应齿轮啮合的困油区，能及时将困油区间的高压油导出到排油侧，避免额外的功率损耗与零件冲击。两侧的轴孔采用镶嵌衬套的设计思路，衬套材质选用耐磨铜合金，既可以承受齿轮轴传递的径向力，也能在长期运转中保持轴孔的尺寸精度，延长泵的维护周期，轴端的密封结构采用组合式密封方案，能适应不同压力等级的工况需求，防止流体外漏。

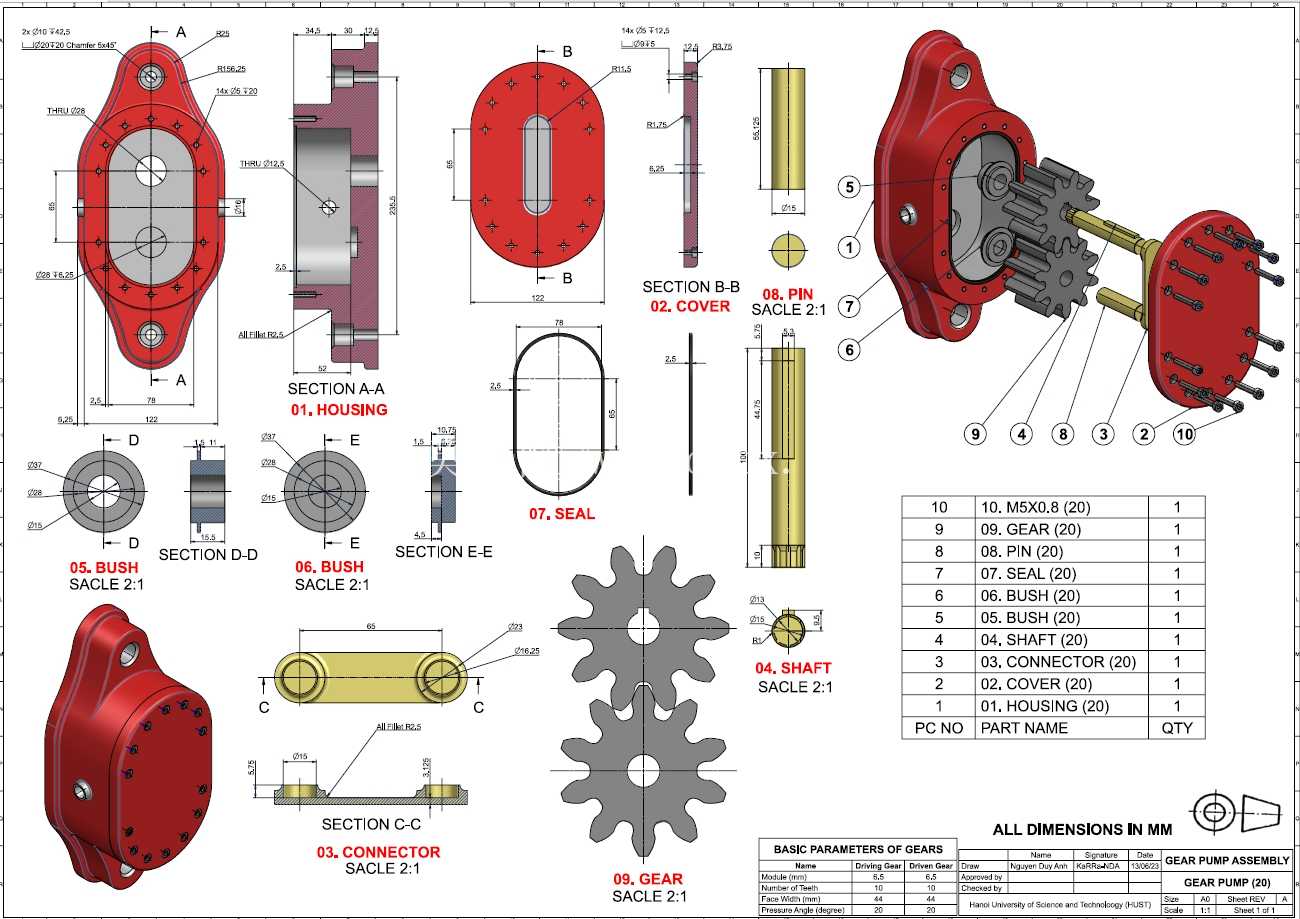

　　安装边界方面，两个安装耳座的孔位中心距经过标准化匹配，可直接适配多数小型液压站的安装面板，耳座上的安装孔采用沉孔设计，螺栓锁紧后头部不会突出安装平面，不会和周边的管路、阀件产生干涉。泵体整体的外形轮廓没有突兀的凸起结构，所有棱边都做了工艺倒角，既方便压铸生产时的脱模，也能避免安装过程中划伤操作人员、损坏密封管路。从三维建模的细节来看，所有配合面的尺寸公差、形位公差都做了对应标注，装配关系完全匹配实际加工装配的工艺逻辑，齿轮与泵体内腔的径向间隙、齿轮端面与端盖的轴向间隙都按照实际工程要求预留，可直接用于后续的工程图导出、运动仿真验证，也能作为液压系统选型阶段的占位模型，用于管路布局、安装空间校核的工作。

　　在实际选型适配时，这类齿轮泵的转速适配范围较宽，可直接匹配四级、六级电机的输出转速，也能通过联轴器连接内燃机的输出轴，不需要额外加装减速机构，整体的传动效率较高，对油液清洁度的要求相比柱塞泵更低，在工况相对恶劣的户外设备、农用机械里的适应性更强。泵体的外观涂装采用工业设备常用的防护涂层，既可以抵御油液、潮气的腐蚀，也能在设备检修时快速识别部件位置，表面的标识区域预留了铭牌安装位，可标注排量、压力等级、转向等核心参数，方便现场安装调试时快速核对参数。
