汽车燃油系统渗碳器组件三维结构设计

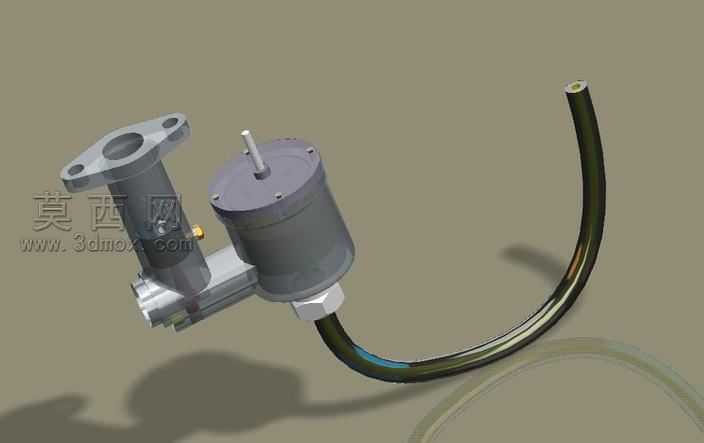

本作品为汽车燃油蒸发控制系统核心渗碳器组件的三维建模成果，建模阶段严格遵循车用燃油附件的实际装配逻辑与尺寸规范，对组件各构成部分进行了精细化的特征还原。建模过程中首先完成主体阀座部分的结构搭建，精准还原了带双安装孔的法兰连接结构，法兰端面的密封贴合面、安装孔的倒角细节都按照实际加工工艺要求进行特征绘制，保证后续虚拟装配时的干涉检查精度。中部的圆柱形碳罐壳体采用薄壁实体建模方式，还原了壳体上端的压装封盖结构、顶部伸出的通气阀杆，以及壳体侧面的小型接头特征，壳体与下部管路连接的六角锁紧接头也单独建模，还原了六角面的扳手卡位结构与螺纹连接段的细节特征。连接管路部分采用扫掠建模方式，还原了橡胶软管的自然弯曲弧度，管路两端的接头压接结构也做了细节刻画，还原了金属接头与橡胶管结合处的压箍痕迹。材质渲染阶段针对不同部件的实际材质进行参数匹配，金属阀座与接头部分赋予哑光铸铝材质，调整材质的粗糙度与金属度参数，还原铸铝件表面细微的颗粒质感与弱反光特性；碳罐壳体赋予深灰色工程塑料材质，模拟车用耐油塑料的哑光表面质感；连接软管部分赋予耐油橡胶材质，调整材质的半哑光反光特性与深黑偏绿的色彩表现，还原橡胶管路长期接触燃油后的质感特征。整体渲染采用柔和的侧上方布光方案，在组件下方投射出自然的软阴影，背景选用低饱和度的灰绿色调，突出组件本身的结构层次。设计过程中充分考虑渗碳器与汽化器的装配匹配关系，各连接接口的尺寸、安装法兰的孔位都与对应汽化器部件做了适配性设计，完整还原了渗碳器组件在燃油蒸发系统中连接燃油管路、吸附燃油蒸气的功能结构，可用于汽车燃油系统的结构教学、装配演示以及相关配件的改型设计参考，模型各部件均为独立可编辑特征，支持后续的结构拆解、工程图导出以及仿真分析操作。
