螺旋齿锥齿轮传动件三维结构设计

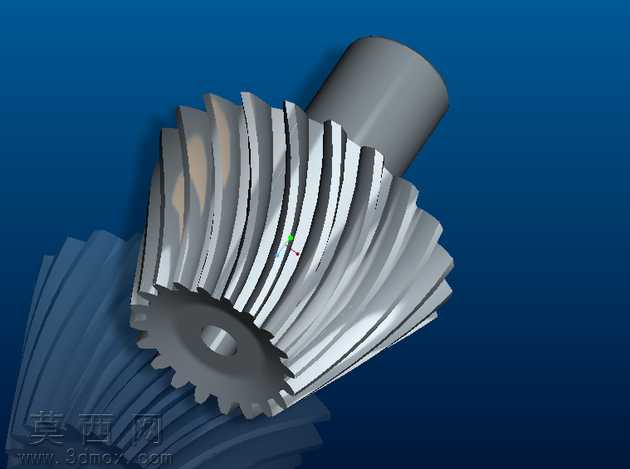

本作品为螺旋齿锥齿轮三维建模作品，采用专业三维工程设计软件完成全参数化建模流程，建模过程严格遵循锥齿轮啮合传动的几何设计规范，精准还原螺旋锥齿轮的齿形轮廓、齿向螺旋角、节锥角、根锥角等核心几何参数。建模初期先完成齿轮基准坐标系搭建，确定齿轮的安装轴段、定位端面、节锥顶点等关键基准位置，通过参数化草绘绘制齿轮的背锥展开轮廓，结合螺旋线扫描、阵列切除等建模指令完成轮齿的逐齿成型，保证每一个轮齿的齿厚、齿高、螺旋升角完全一致，确保啮合传动时的齿面接触精度。模型附带的同轴安装轴段采用一体化建模设计，轴段直径、长度与齿轮本体的衔接处做了平滑过渡处理，还原实际加工中的工艺倒角结构，避免应力集中问题。渲染阶段采用金属材质赋予模型整体外观，模拟合金钢经精加工后的金属光泽质感，齿面部分设置细微的磨削纹理效果，还原真实机加工零件的表面状态，背景采用深蓝色渐变衬托金属零件的轮廓层次，通过多角度光源布置凸显轮齿的螺旋走向与啮合面的曲面形态，清晰展示螺旋锥齿轮的空间结构特征。从结构设计来看，该螺旋锥齿轮用于相交轴之间的运动与动力传递，相比直齿锥齿轮具备重合度高、传动平稳、承载能力强的特点，建模过程中充分考虑了轮齿的受力结构，齿根部分做了标准圆角过渡处理，符合机械传动零件的强度设计要求，整体模型几何特征完整，无破面、缺失特征等建模问题，可用于机械传动结构的装配验证、运动仿真演示、工程设计参考等场景，能够直观展示螺旋锥齿轮的空间啮合形态与结构细节，帮助理解相交轴齿轮传动的工作原理与结构特点。
