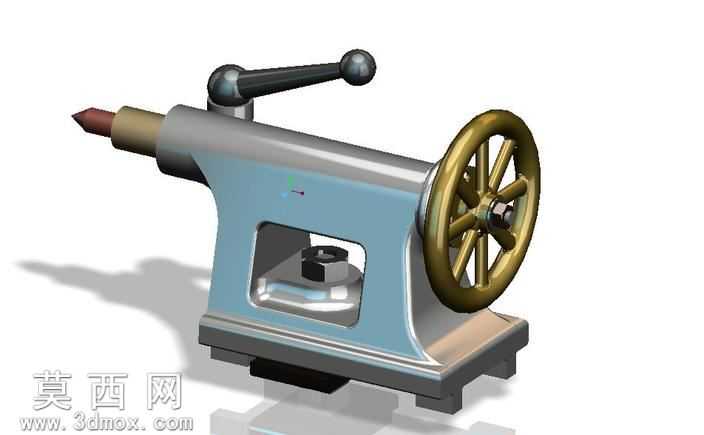

车床尾座机械结构三维设计作品

本作品为车床配套尾座的三维参数化建模成果，建模过程严格遵循普通车床尾座的实际机械结构逻辑，以Pro/Engineer Wildfire作为核心建模工具，采用自底向上的装配建模思路完成整体搭建。建模阶段首先完成各独立零件的特征构建：针对尾座主体铸件，采用拉伸、拔模、倒圆角、壳特征组合完成灰铸铁材质基座的外形构建，精准还原基座的中空减重腔体、底部安装定位槽、上部套筒滑移腔的结构尺寸，保证基座的安装基准面、套筒配合孔的同轴度、垂直度公差符合实际机床的装配要求；针对传动手轮，采用旋转特征构建轮缘、轮辐与轮毂的基础外形，对轮辐与轮缘的衔接处做平滑过渡倒圆角处理，还原铜质手轮的金属质感结构；针对顶尖套筒部件，分别构建莫氏锥孔顶尖、滑移套筒、锁紧压块、操作手柄等零件，其中操作手柄的球形端头、偏心锁紧轴的偏心距参数均按照实际操作力矩要求设定，保证锁紧机构的动作逻辑符合真实使用场景。材质与渲染阶段，针对不同零件赋予对应物理材质：尾座主体赋予蓝灰色机床烤漆材质，调整材质的粗糙度、反光度参数还原机床铸件漆面的哑光质感；手轮赋予黄铜金属材质，添加轻微的做旧磨损纹理模拟长期使用的金属光泽；套筒、顶尖、操作手柄赋予调质钢材质，顶尖头部添加硬质合金的高反光金属材质，区分不同功能部件的材质差异；底部安装面、锁紧螺母等部件赋予发黑处理的钢材材质，还原标准紧固件的表面处理效果。结构设计上完整复现尾座的核心功能逻辑：手轮与内部丝杠连接，转动手轮可带动套筒沿基座腔体轴向滑移，实现顶尖的进退动作；侧面操作手柄连接偏心锁紧机构，扳动手柄可通过偏心轴推动压块锁紧套筒，固定顶尖的轴向位置；底部的锁紧螺母结构用于将尾座整体固定在车床床身导轨上，可沿导轨调整尾座的轴向位置适配不同长度的工件加工需求。建模过程中对所有配合面做了间隙处理，保证装配体无干涉，各运动部件可实现模拟动作，完整还原了车床尾座从零件结构到装配关系、功能逻辑的全部细节，可作为机床结构教学、非标机床附件设计的参考模型。
