曲柄滑块传动机构三维结构设计

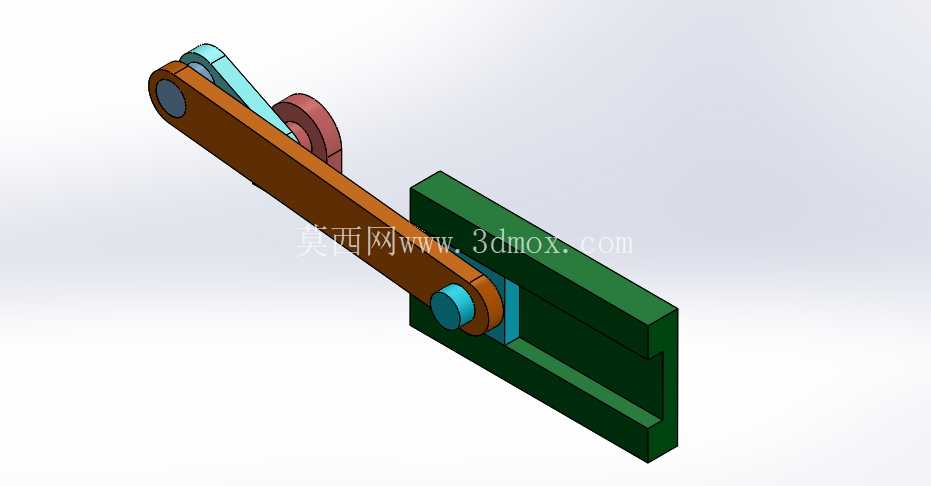

　　在各类需要将旋转运动与直线往复运动做转换的工业设备场景里，曲柄滑块结构是应用覆盖度极高的基础传动单元，从冲压设备的冲头驱动、小型送料机构的往复推送，到内燃机的动力转换、自动化生产线的短行程往复执行端，都能看到这类机构的衍生设计。这套曲柄滑块结构的设计，首先从运动行程的匹配逻辑出发，先确定滑块的额定直线往复行程，再反向推导曲柄的回转半径，同时核算连杆长度与曲柄半径的比值，避免传动过程中出现死点卡滞或者传动角过小导致的受力恶化问题，常规工况下这个比值会控制在3到5之间，兼顾结构紧凑性与传动效率。从结构组成来看，整套机构包含做整周回转的曲柄部件、连接曲柄与滑块的连杆构件、沿固定导轨做直线运动的滑块组件，以及承载所有构件的安装基座，每个零件的配合面都做了公差匹配设计：曲柄与动力输入轴的配合采用基孔制过渡配合，保证回转过程无旷量；连杆两端的铰接孔分别与曲柄销、滑块销做间隙配合，预留合理的转动间隙避免运动卡滞，同时配合面的粗糙度控制在Ra1.6以内，减少长期往复运动的磨损量。

　　安装边界方面，基座的导轨槽做了一体化设计，导轨的平行度公差控制在0.02mm每百米行程范围内，避免滑块运行过程中出现偏磨，整套机构的安装基准面设置在基座底部，通过四个均布的安装孔实现与设备主机架的固定，安装孔的位置度公差满足通用设备机架的安装孔位适配要求，不需要额外做转接板设计。功能特性上，这套结构可以稳定实现连续回转输入到直线往复输出的运动转换，在曲柄做匀速整周转动时，滑块的运动速度遵循简谐运动规律，在行程两端位置速度为零、加速度达到峰值，在行程中点位置速度达到最大值，设计过程中针对这个受力特性，对铰接位置的销类零件做了抗弯强度校核，保证在额定负载下销的变形量控制在弹性变形范围内，不会出现塑性变形导致机构失效。

　　在实际设备适配场景中，这类结构可以直接适配小型冲压设备的冲头驱动单元，替换传统的凸轮驱动结构，降低加工难度；也可以用在自动化包装线的推料机构上，通过调整曲柄半径快速适配不同的推料行程需求，不需要重新设计整套传动链路；还可以作为教学演示的机构模型，直观展示旋转运动转直线运动的传动原理，帮助学习者理解死点位置、传动角、急回特性这些机械原理核心知识点。设计过程中还考虑了维护便利性，所有铰接位置都预留了润滑注油孔，日常维护时不需要拆解机构就可以完成润滑脂加注，延长铰接副的使用寿命；滑块与导轨的配合面设计了可更换的耐磨衬板，长期运行出现磨损后只需要更换衬板即可恢复精度，不需要更换整个基座或者滑块零件，降低后期维护成本。

　　从受力传递路径来看，动力从曲柄的输入轴端传入，通过曲柄销传递到连杆，再由连杆将力传递到滑块端，最终由滑块输出直线方向的作用力，整个传力路径上的零件截面都做了等强度优化，在保证结构强度满足额定负载要求的前提下，尽可能减少不必要的材料冗余，控制整套机构的整体重量。针对高速运行场景的需求，设计时还对曲柄做了静平衡校核，避免曲柄质心偏离回转中心导致运行过程中产生额外振动，降低设备运行的噪音与共振风险。导轨的截面采用矩形导轨设计，相比燕尾形导轨加工难度更低，同时承载能力更强，适合承受垂直于运动方向的倾覆力矩，在滑块承受偏载的工况下也能保持稳定的运动精度。
