通用电气多安装位连接支架结构设计

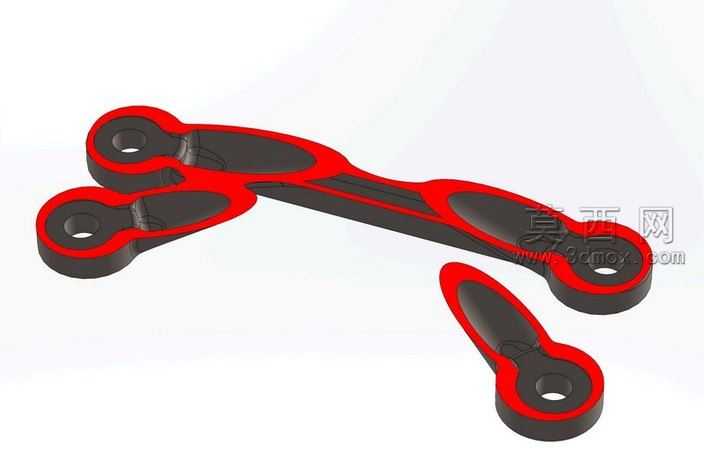

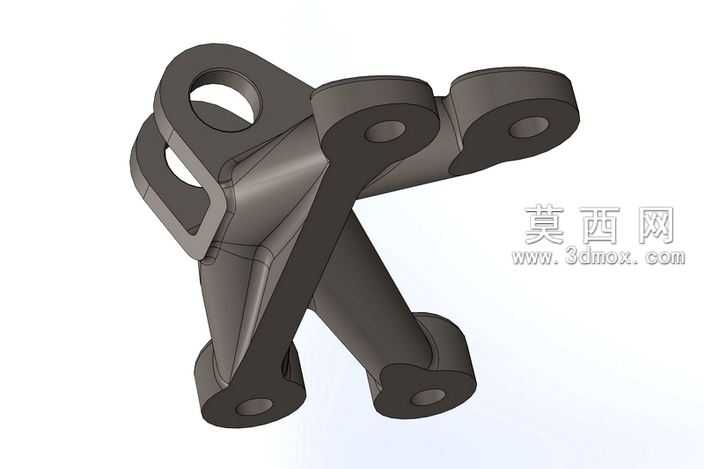

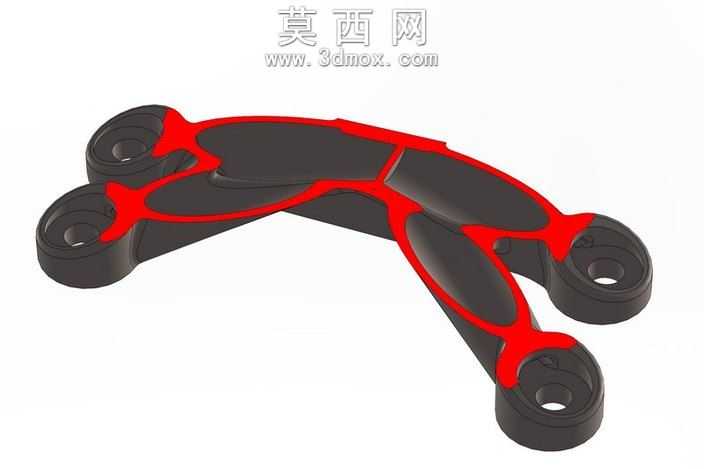

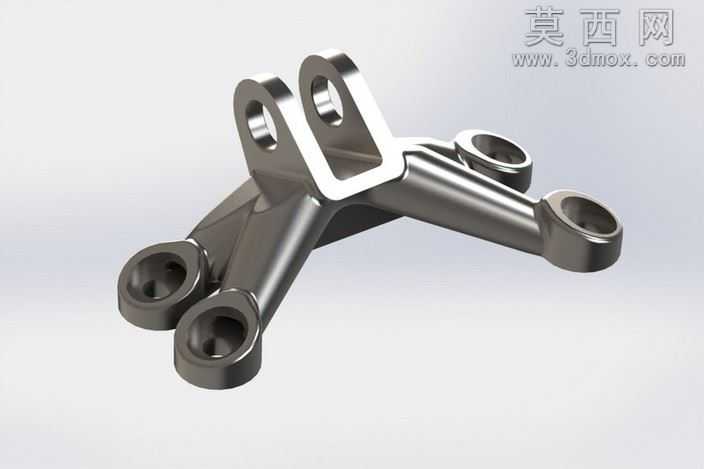

本作品为通用电气配套的多安装位连接支架三维建模成果，建模阶段以实际安装工况的受力需求为核心依据，首先完成基准坐标系搭建，精准定位各安装孔的空间位置与相对角度，确保支架与配套电气组件、承载基体的装配公差符合设计要求。模型采用实体建模方式构建整体轮廓，针对支架的多臂延伸结构，通过拉伸、放样、布尔运算等特征操作完成主体成型，对各安装孔位做同轴度约束，保证孔壁的圆柱度与端面垂直度，避免装配时出现干涉问题。材质配置阶段选用工程常用铸钢材质参数，在渲染环节调整金属材质的漫反射、粗糙度与环境光遮蔽参数，还原金属构件的哑光金属质感，同时通过光影渲染突出结构的棱边过渡与壁厚分布，清晰展现各连接臂的走向与加强结构的形态。结构设计上采用多臂辐射式布局，共设置五处独立安装位，各安装臂之间设置斜向加强筋结构，在不额外增加过多整体重量的前提下，大幅提升支架的抗扭、抗弯载荷能力，避免设备运行过程中支架受振动载荷出现形变断裂。设计过程中对各臂的壁厚做差异化处理，主承载臂壁厚大于辅助连接臂，在安装孔位周边做局部加厚处理，分散孔位承受的集中应力，同时对所有棱边做圆角过渡处理，消除应力集中点，也符合实际铸造加工的工艺要求，避免铸件出现尖角砂眼等缺陷。模型完成后做全局干涉检查，确认各安装位的操作空间充足，配套紧固件安装时不会与支架本体产生碰撞，整体结构兼顾承载性能与轻量化需求，可直接用于后续的工程仿真分析、加工出图以及装配验证环节，适配通用电气设备的安装固定场景，能够稳定承载配套电气组件的重量，同时耐受设备运行产生的持续振动载荷。
