带导向轴的方形直线滑台模组结构

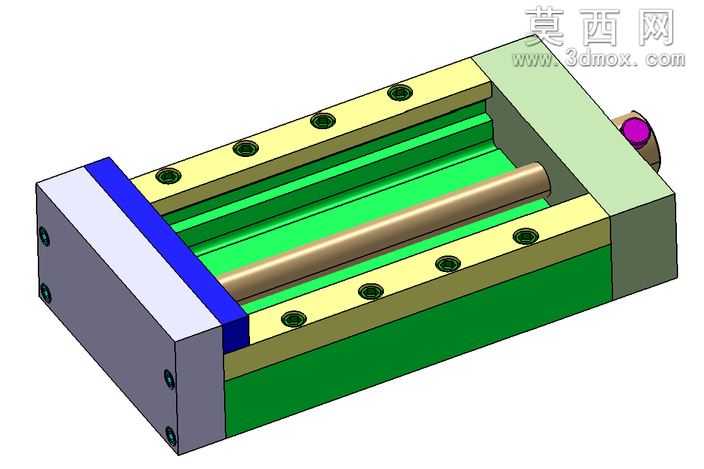

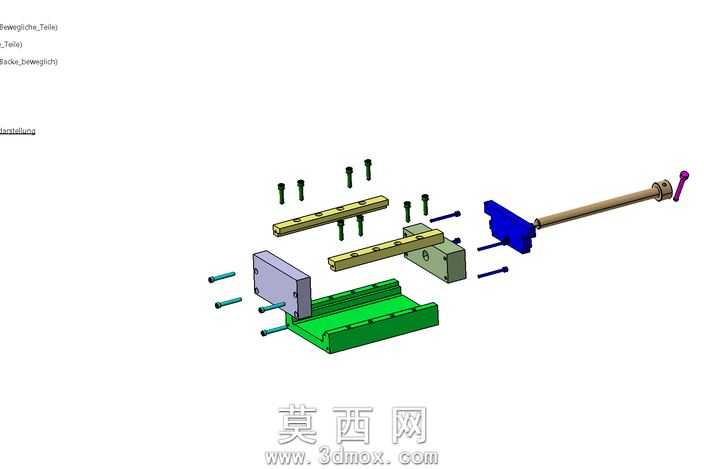

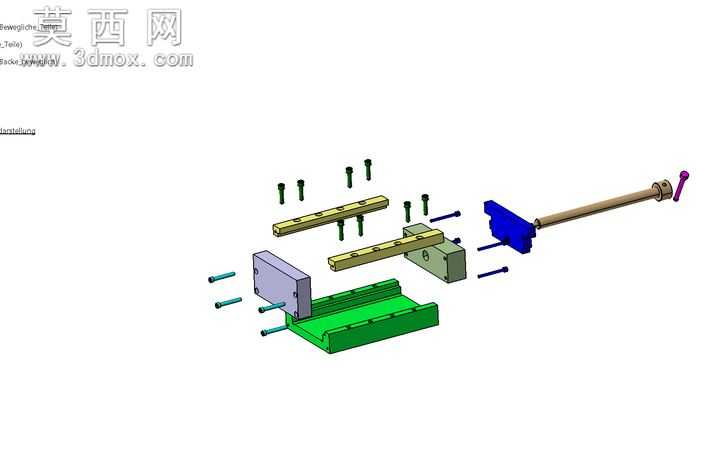

该三维模型采用CATIA软件完成全参数化建模，整体为方形封闭式直线滑台模组结构，建模过程严格遵循机械设计的装配约束逻辑，从基础零件到总装层级逐步搭建，确保各部件的配合公差符合实际加工装配要求。渲染阶段采用实体材质区分不同功能部件：底部基座与侧端封板采用哑光灰铸铁材质，还原金属机加工零件的磨砂质感；上下两侧的安装条板采用淡黄色阳极氧化铝材质，表面均匀分布内六角安装螺丝孔，螺丝采用发黑高强度合金钢材质，还原标准紧固件的外观特征；内部滑动腔体采用亮绿色工程塑料材质，模拟自润滑耐磨衬套的材质表现；贯穿腔体的导向轴采用抛光铜合金材质，呈现金属轴类零件的光滑反光质感；端部的调节旋钮采用紫色工程塑料材质，清晰区分操作部件与结构主体。结构设计上，该模组采用单根圆柱导向轴作为滑动导向元件，两侧端板通过螺丝与基座刚性连接，为导向轴提供稳定的两端支撑，上下安装板预留的螺丝孔可用于外接负载或设备安装，整体结构紧凑，封闭的腔体设计可阻挡加工碎屑、粉尘进入滑动配合面，提升组件的使用寿命与运行稳定性。设计思路围绕简易直线导向功能展开，摒弃了复杂的滚珠丝杠或同步带传动结构，仅保留最基础的滑动导向功能，可作为小型工装的直线进给导向单元、检测设备的位移调节组件使用，建模过程中对所有配合面做了干涉检查，确保各零件装配后无重叠冲突，螺丝孔位与轴孔的位置度完全符合机械加工的精度要求，整体模型细节完整，可直接用于结构验证、教学演示或工装设计参考。
