带按压操作手柄的万向铰接传动结构

　　这套万向铰接结构的设计，最初是面向小型工装夹具的角度调节需求做的方案，日常在工装定位、小型操作台角度调整、轻工设备的手动换向传动场景里都能见到同类结构的应用，它不需要复杂的电控或者液压驱动，完全依靠手动按压操作就能实现动力的变向传递，适合小扭矩、需要频繁调整传动角度的手动操作工位。

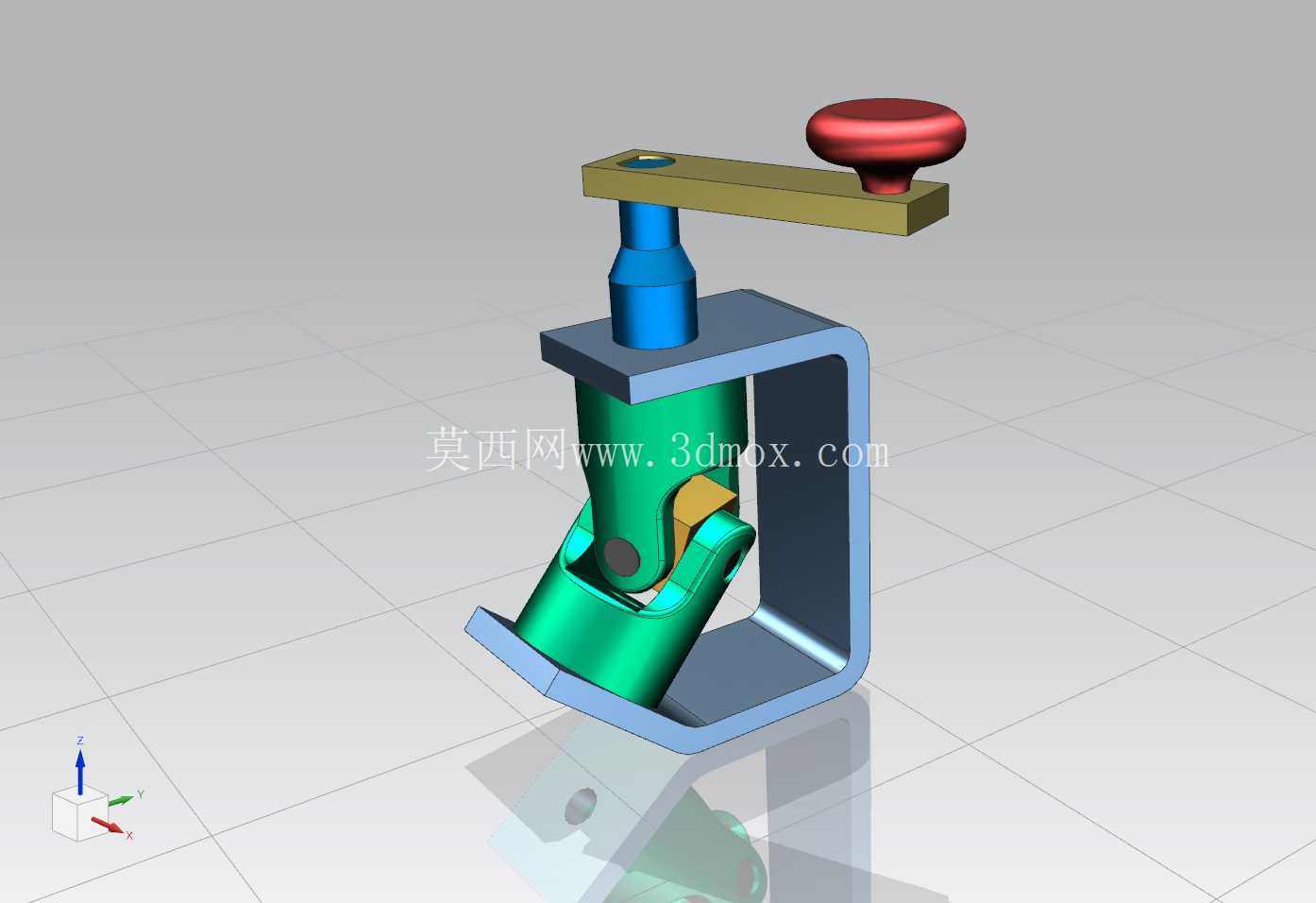

　　从结构功能来看，这套结构核心是靠下部的十字铰接式万向接头实现角度偏转，上部的按压手柄作为动力输入端，当操作人员向下按压顶部的红色握钮时，力会顺着上部的连接轴传递到下部的万向节端，能够在连接轴与输出端存在一定夹角的情况下，依然顺畅传递轴向的按压力，不会因为两轴存在角度偏差就出现卡滞、传力中断的问题。和常见的固定式传力接头不同，这套结构允许输出端在一定锥角范围内自由调整安装角度，不需要严格保证输入轴和输出轴的同轴度，给现场安装调试留出了足够的容错空间，很多现场工装改造的时候，受安装空间限制没法保证轴系完全对中，用这类万向铰接结构就能省去复杂的轴系校准工序，大幅缩短装配调试的周期。

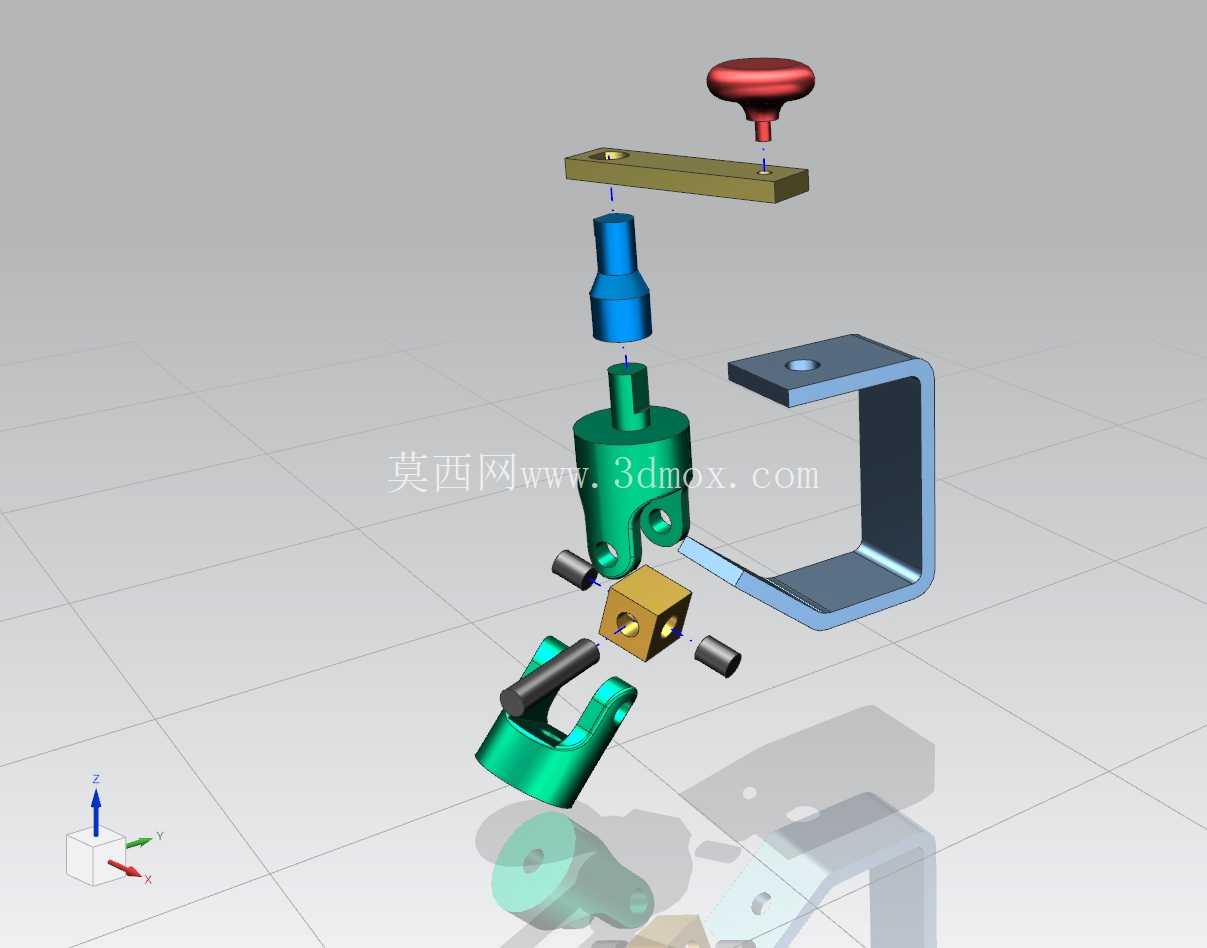

　　设计思路上，整个结构做了分层的受力优化：顶部的按压握钮采用圆弧面造型，贴合操作人员手掌按压的受力轮廓，长时间操作也不会出现硌手的问题，握钮和上部的压板采用过盈配合连接，不需要额外的紧固件就能保证连接可靠性，避免按压过程中握钮脱落。上部的连接轴做了阶梯轴设计，和框架顶部的导向孔配合的时候，大直径的轴肩能够起到行程限位的作用，防止按压行程过大导致下部万向节超出偏转角度范围出现结构损坏。外部的C型框架是整个结构的承载基体，采用折弯式的钣金结构形式，既能够给内部的万向节提供足够的防护，避免车间里的切屑、灰尘进入铰接摩擦面造成磨损，又能作为安装基准面，底部的两个折边预留了安装孔位，可以直接通过螺栓固定在设备台面或者工装基板上，不需要额外设计安装支架。下部的万向节铰接副采用了分体式的轴套设计，铰接接触面做了贴合度优化，转动过程中接触面始终保持均匀贴合，不会出现应力集中导致的局部磨损过快问题，日常维护的时候只需要定期在铰接面涂抹润滑脂就能保证长期顺畅运行，不需要复杂的维护工序。

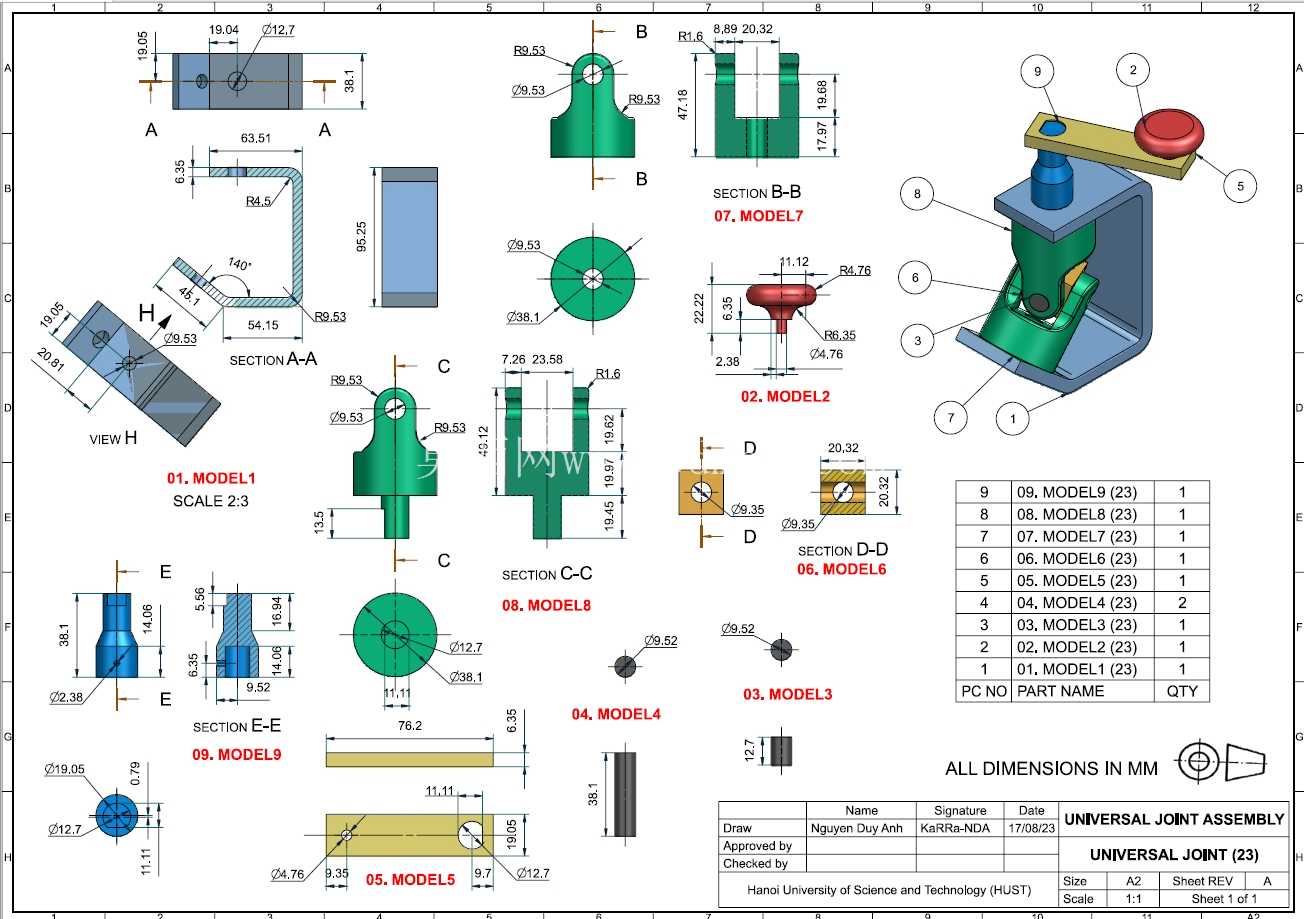

　　从安装边界尺寸来看，这套结构整体占用的安装空间比较紧凑，C型框架的开口尺寸刚好容纳万向节的最大偏转角度，不会出现结构运动干涉，当万向节偏转至最大角度时，铰接部位和框架内壁之间预留了足够的安全间隙，即使加工存在少量公差累积也不会出现运动卡滞。上部压板的长度设计兼顾了操作力矩和空间占用，按压的时候不需要太大的操作力就能实现足够的输出压力，同时压板伸出框架的长度不会过长，避免日常操作的时候出现磕碰问题。下部的输出端采用圆柱面接口，可以根据实际使用需求搭配夹头、压头或者其他执行末端，适配不同的作业场景，不管是作为小型手动压接机构的动力传递部件，还是作为角度可调的定位压紧结构，都能直接适配，不需要对主体结构做大幅修改。

　　在实际应用中，这类手动万向铰接结构常被用在小型装配工位的工件压紧、非标检测设备的探头角度调整、小型实验装置的动力传递环节，相比带动力的角度调节机构，它的结构更简单，故障率更低，不需要布设电路或者油路，在一些没有动力源的简易工位上尤其适用。设计的时候特意规避了复杂的曲面结构，所有零部件都可以采用常规的机加工或者钣金工艺制作，不需要特殊的加工设备，加工成本可控，适合小批量的工装制作场景。铰接部位的销轴采用标准件规格，后期如果出现磨损可以直接更换标准销轴，不需要定制特殊配件，降低了后期的维护成本。整个结构的运动行程做了严格的限位设计，不管是按压行程还是偏转角度都有机械硬限位，即使操作人员操作力度过大，也不会超出结构的设计承载范围，避免因为误操作导致结构损坏，提升了使用过程中的安全性和可靠性。
