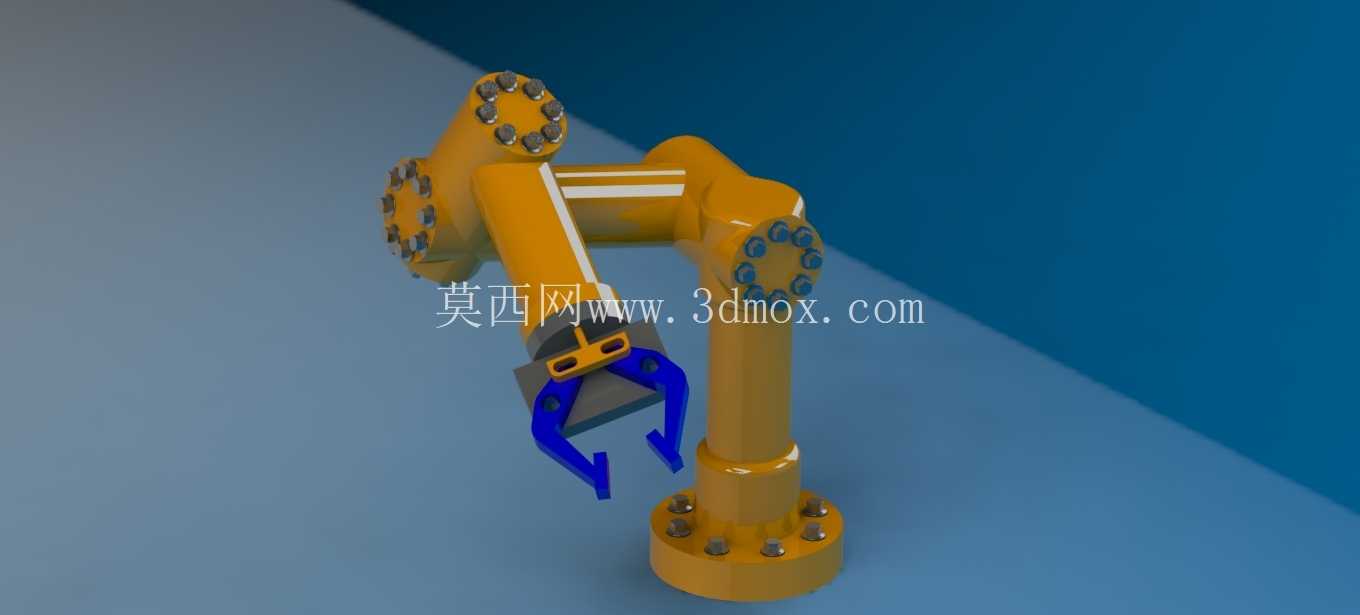

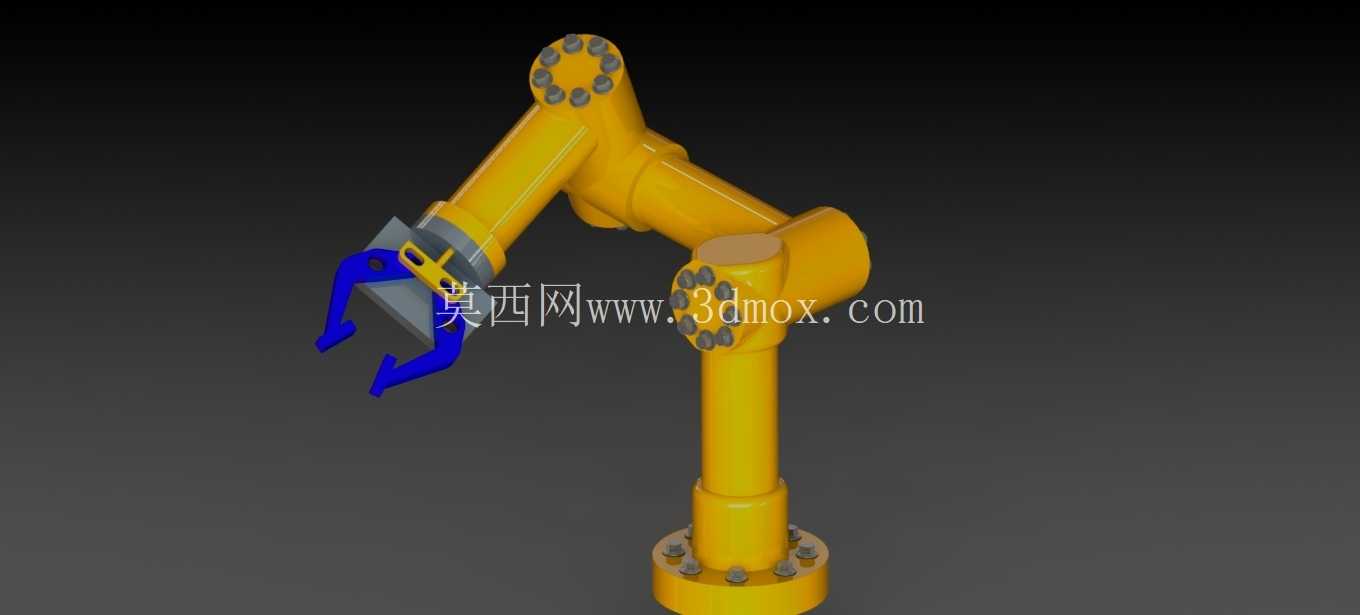

工厂生产线多关节自动夹持机械臂

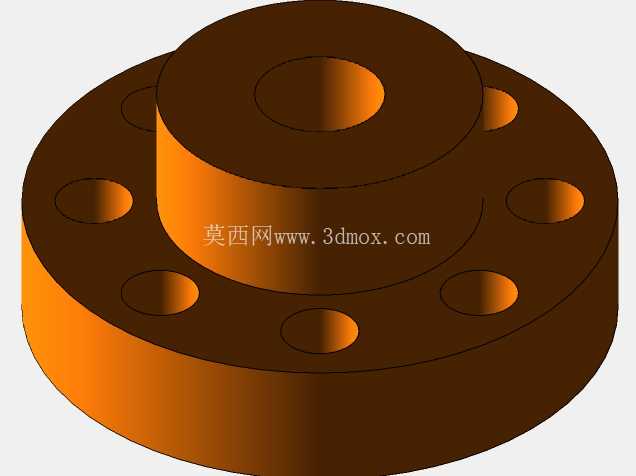

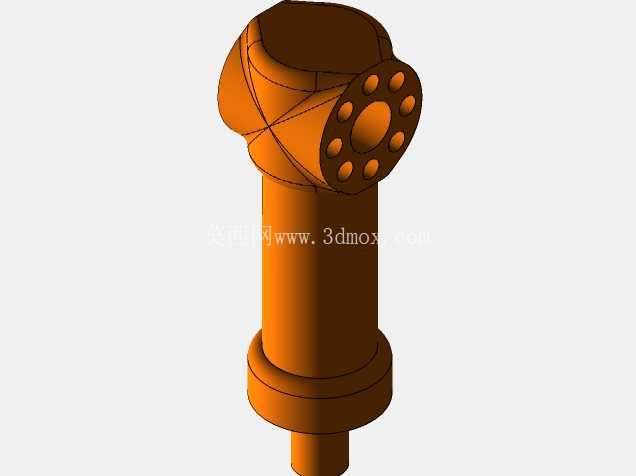

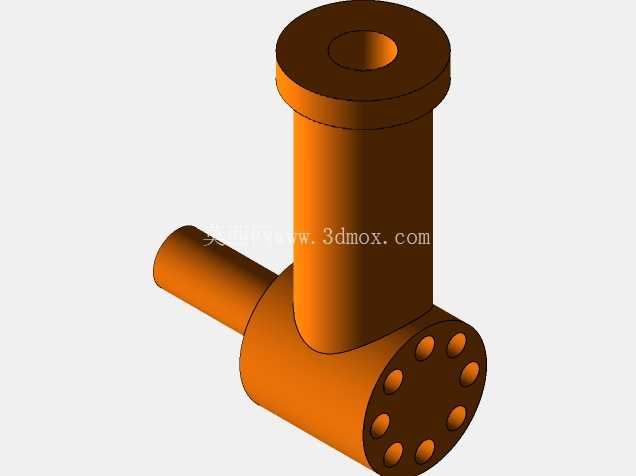

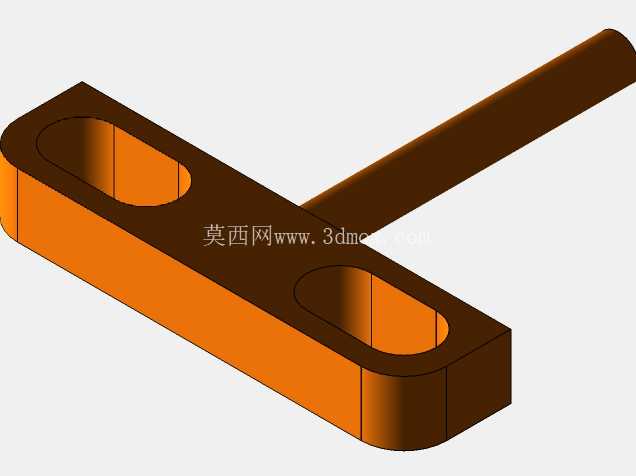

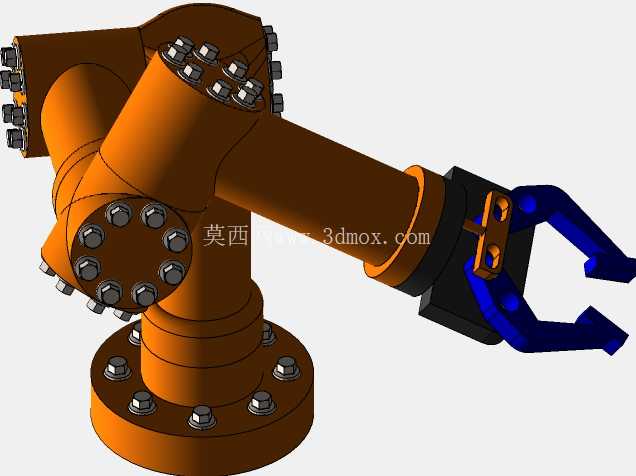

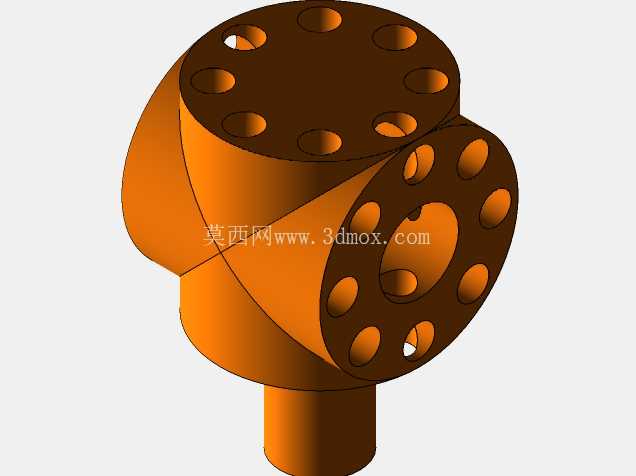

　　这款多关节夹持式机械臂主要面向工厂离散制造生产线的工位间物料转运、工件上下料场景设计，可适配机加工工位的毛坯件上料、成品件转序，装配线的零部件抓取移送，以及检测工位的工件姿态调整等实际生产需求，替代人工完成重复性高、定位精度要求稳定的往复操作，降低一线操作工人的重复劳动强度，同时规避人工操作带来的定位偏差、疲劳失误等问题。从结构设计逻辑来看，整体采用六自由度关节式布局，底座为圆形法兰安装结构，安装面预留均匀分布的螺栓固定孔位，可直接通过螺栓锁紧在生产线的设备安装平台或者配套的移动滑台台面上，安装边界需预留底座直径1.2倍的平面空间，保证底座固定后无周边结构干涉臂体的全角度回转。臂体的三个主回转关节均采用法兰盘式连接结构，关节结合面预留螺栓锁紧点位，可根据实际负载需求调整关节内部的传动件选型，关节处的密封结构可阻挡生产车间内的切削液飞溅、金属粉尘进入关节传动腔，适配多数机加工、装配车间的现场工况。末端执行器采用两指式夹持结构，夹指内侧做了防滑齿形设计，可适配规则形状的金属工件、塑料壳体类零件的抓取，夹持行程可根据工件尺寸做一定范围的调整，夹指的安装接口为标准快换式结构，可根据实际抓取的工件形态更换平口夹指、V型夹指或者真空吸盘类末端配件，拓展设备的适用场景。

　　在运动范围设计上，大臂的俯仰角度覆盖-30°到120°区间，小臂的俯仰角度覆盖-60°到90°区间，末端腕部可实现360°回转，整体作业半径可覆盖以底座安装中心为圆心、臂体完全伸展长度为半径的半球形作业空间，在生产线布局时，可将其布置在两个相邻工位的中间位置，单台设备即可覆盖两个工位的上下料操作，减少生产线的设备投入成本。臂体的走线全部采用内部隐藏式设计，动力线缆、信号线缆均从臂体内部的走线腔穿过，避免臂体往复运动过程中线缆与周边设备、工件发生剐蹭磨损，降低线缆故障带来的设备停机风险。

　　关节处的限位结构采用硬限位加软限位双重设计，硬限位为机械挡块结构，可在软件限位失效时阻挡臂体超行程运动，避免臂体撞击周边设备或者超出安全作业范围，软限位可通过控制系统根据实际作业场景自定义设置运动边界，适配不同布局的生产线工位需求。从安装适配性来看，底座的安装孔位采用通用化的孔距设计，可适配市面上多数标准工业机器人安装底座的孔位尺寸，无需对现有生产线的安装平台做额外的打孔改造，降低设备部署的改造成本。臂体的外观采用醒目的工业橙配色，符合工业设备的安全色规范，可让车间现场操作人员快速识别设备的作业范围，规避误入作业区域带来的安全风险。

　　夹持器的开合驱动采用气动驱动方式，响应速度快，夹持力稳定，可通过调整气源压力适配不同重量、不同材质工件的抓取需求，避免夹持力过大损伤工件表面，或者夹持力不足导致工件脱落。在实际生产线应用中，该机械臂可搭配视觉定位系统使用，通过视觉系统识别输送线上来料的位置与姿态，自动调整臂体的运动路径与夹持角度，实现无序来料的自动抓取上料，进一步提升生产线的自动化程度，减少人工干预环节。整体结构的受力设计经过反复校核，臂体在满负载伸展状态下的形变量控制在合理范围内，保证重复定位精度满足生产线的工位操作要求，可长期在连续运转的生产线上稳定作业，减少日常维护的频次与成本。
