轻量化桁架式机器人夹臂DT2版结构设计

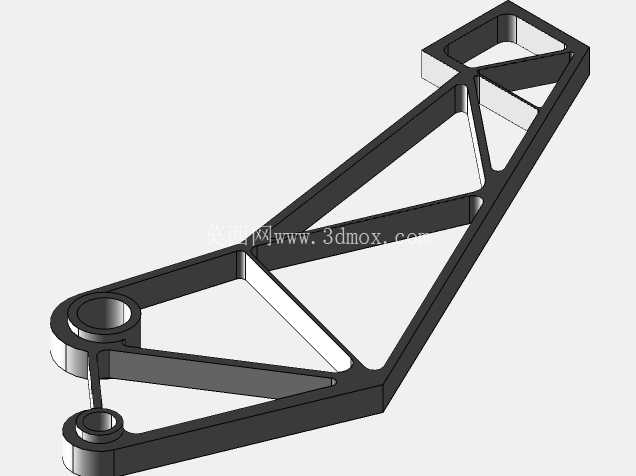

　　在工业自动化产线的物料搬运、工件上下料、工位转序场景中，夹臂作为连接机械臂腕部与末端执行夹具的核心传力构件，其结构性能直接决定整套抓取系统的负载上限、运行节拍与定位精度。这款桁架式夹臂的结构设计，完全围绕中负载搬运场景的实际受力特性展开，没有沿用传统实心臂体的冗余设计思路，而是采用空间桁架的传力路径布局，让每一段型材构件都沿主应力方向排布，尽可能消除非承载区域的材料冗余。从实际工况适配来看，这类夹臂主要适配10-30kg负载级别的多关节工业机器人，可用于机加工车间的毛坯件上下料、装配线的零部件转运、仓储环节的规整件码垛等场景，相比同负载等级的实心铸造夹臂，自身重量的降低能有效减小机械臂关节的动态负载，提升高速往复运动过程中的轨迹精度，降低关节伺服的持续输出扭矩，延长整套设备的维护周期。

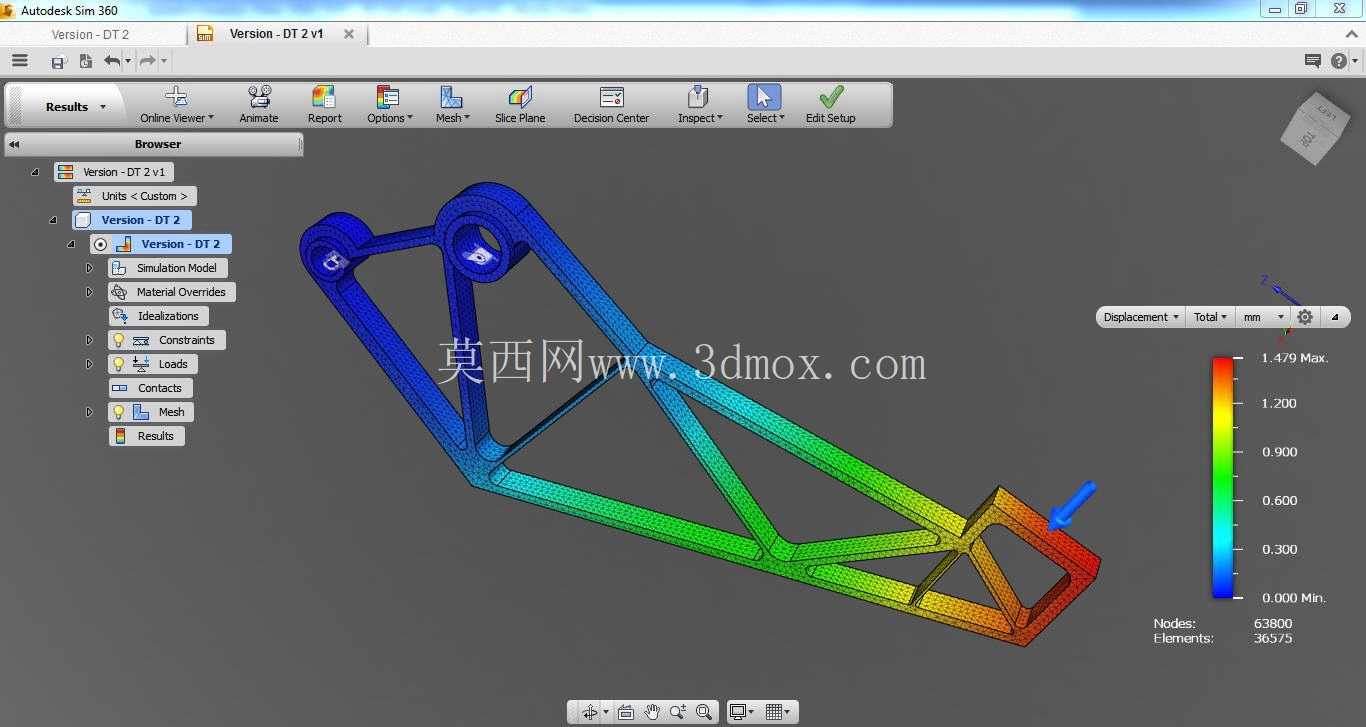

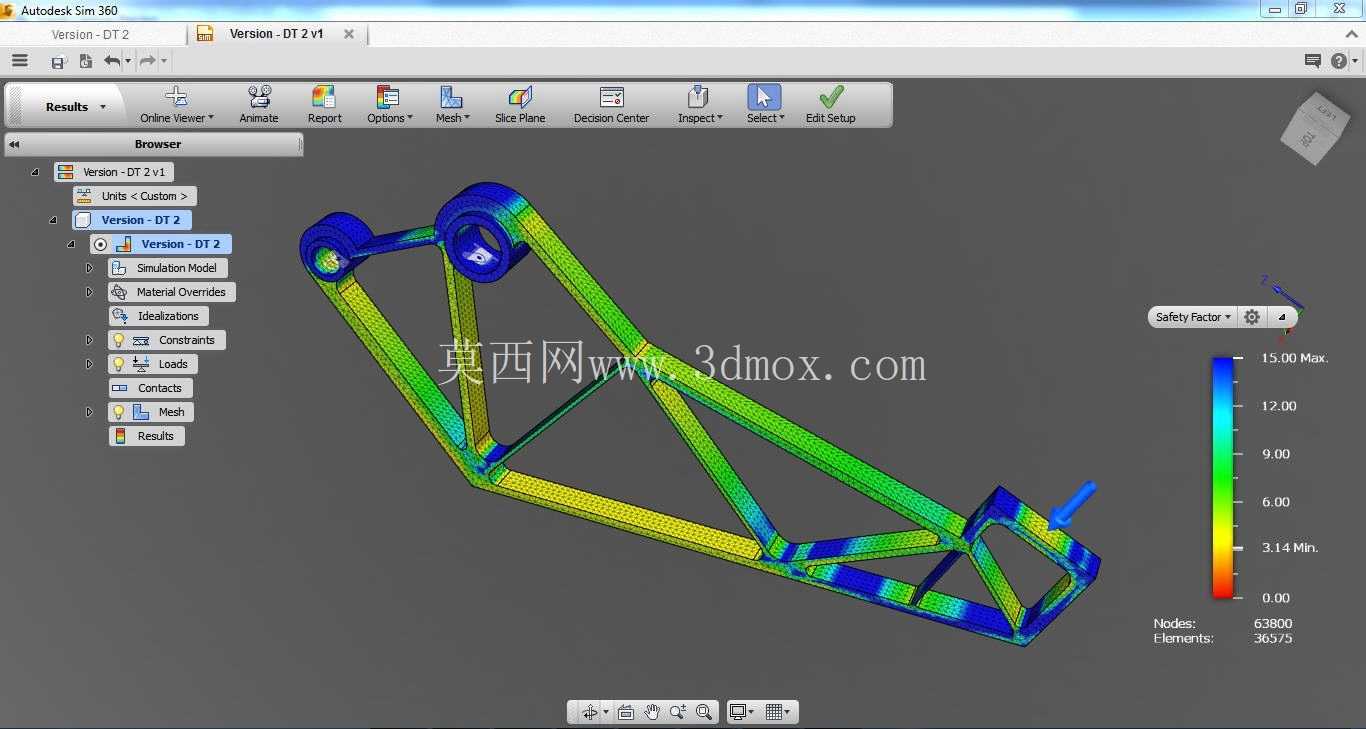

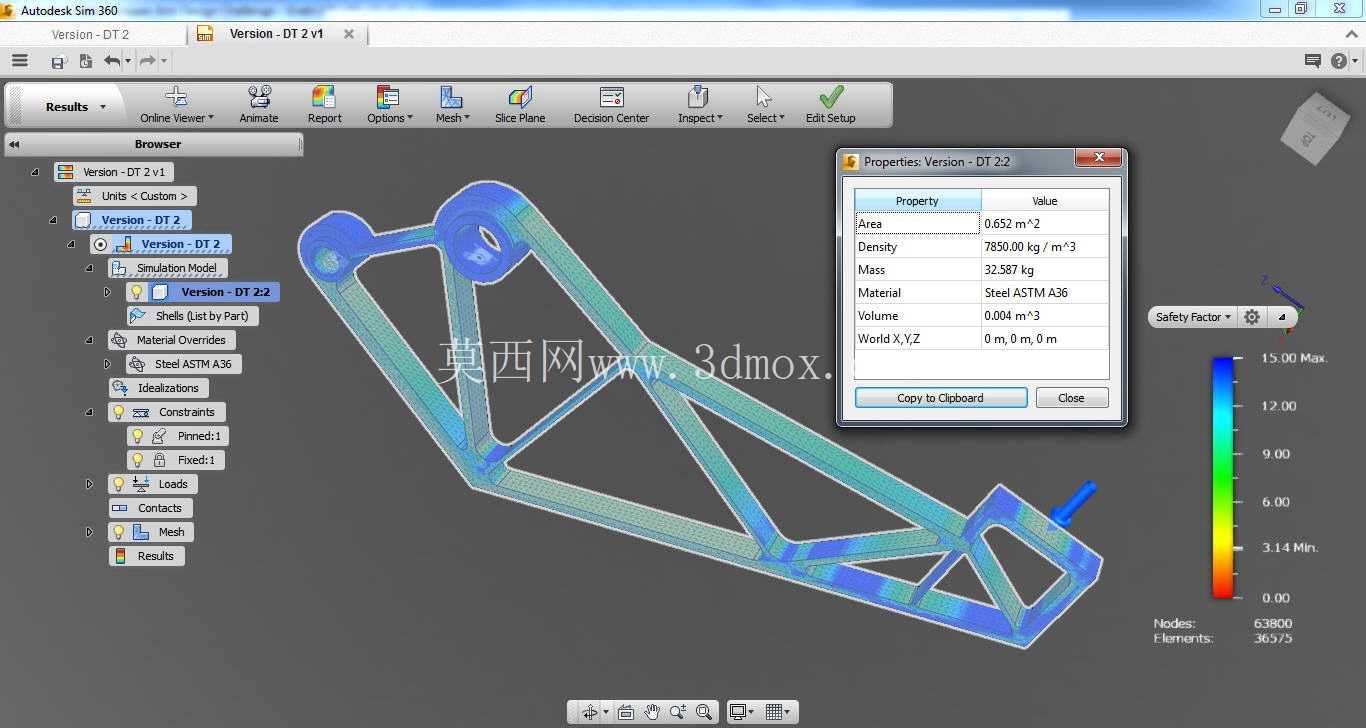

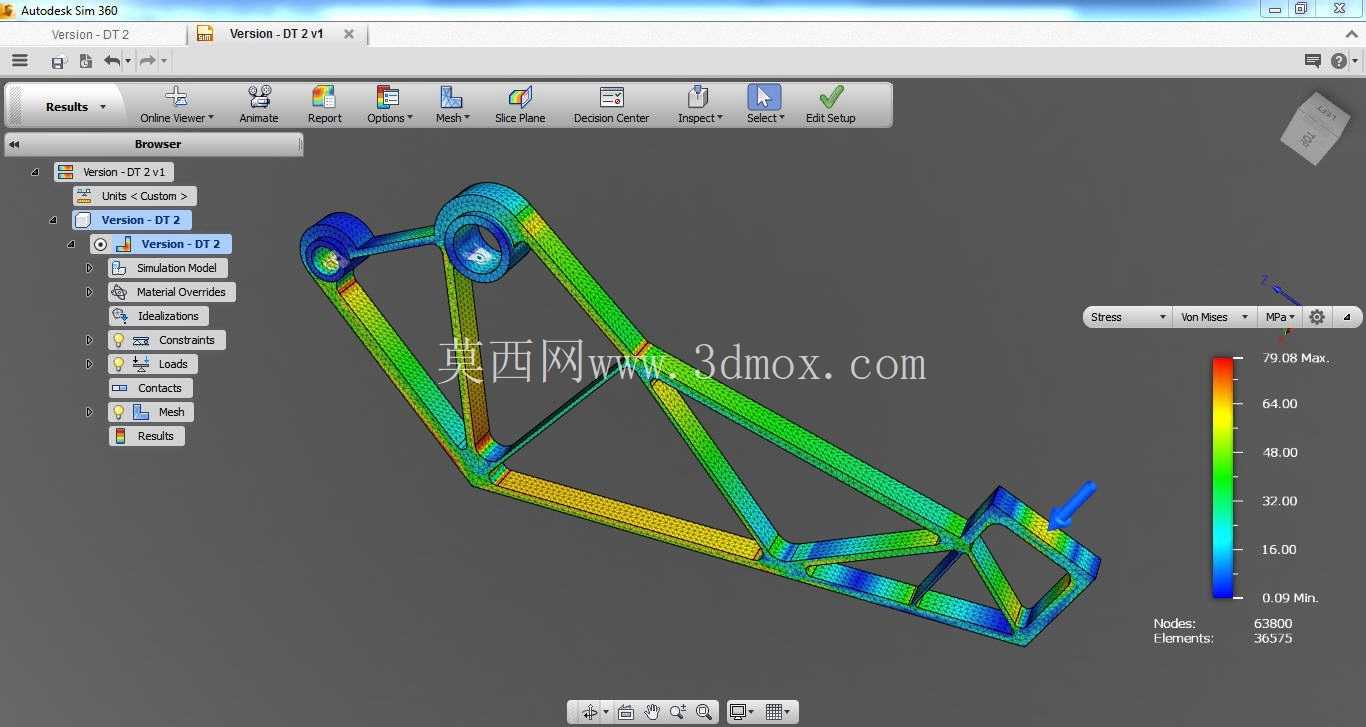

　　设计过程中首先梳理了夹臂的全工况受力边界：腕部安装端需要匹配标准机械臂的输出法兰安装孔位，保证连接刚性，避免交变载荷下的连接松动；末端夹具安装端预留了通用的安装孔阵列，可适配气动夹爪、真空吸盘组、电磁吸盘等不同类型的末端执行器，不需要额外做转接板加工就能完成适配。整体结构的传力路径经过多轮拓扑优化，主受力弦杆沿夹臂的纵向弯矩方向布置，斜向腹杆针对性抵消横向扭矩与剪切力，所有杆件的连接节点都做了圆弧过渡处理，避免直角拐角带来的应力集中问题，从有限元的应力分布结果也能看出，高应力区域均匀分布在各段主弦杆上，没有出现局部应力陡增的薄弱点，最小安全系数覆盖了1.5倍的动载冲击余量，完全满足产线频繁启停、急停冲击的工况要求。

　　安装边界方面，腕部连接端的法兰尺寸符合主流工业机器人的末端安装规范，安装孔的位置度公差控制在0.02mm以内，保证装配后臂体与腕部的同轴度，避免高速运转时产生偏载振动；末端安装面的平面度经过结构校核，在满载工况下的最大位移量控制在毫米级以内，不会因为臂体变形导致夹具定位偏差，影响抓取精度。臂体的整体外轮廓做了干涉校验，在机械臂全行程运动过程中，不会与周边的工位护栏、机床舱门、输送线体产生刮碰，不需要额外调整产线布局就能直接替换原有同规格夹臂。

　　不同于很多追求极致轻量化而牺牲刚性的设计，这款夹臂在减重的同时兼顾了动态刚性，桁架结构的固有频率经过校核，避开了机械臂运行的常见振动频率区间，不会在高速往复运动中产生共振，有效减少末端夹具的抖动问题。对于结构设计从业者来说，这种拓扑优化结合桁架布局的思路，也可以复用到其他长行程传力构件的设计中，通过梳理主应力路径来排布承载结构，而非单纯依靠增加材料厚度来提升强度，能在控制成本的前提下大幅提升构件的综合性能。在实际选型适配时，只需要核对腕部法兰的安装尺寸、末端负载的重心位置，就能判断这款夹臂是否适配对应工位的需求，其通用化的安装接口也降低了现场改造的工作量，不需要复杂的二次加工就能完成装配调试。
