这套带上下安装基板的圆柱螺旋压缩弹簧结构,在各类需要缓冲、复位、蓄能的工业场景中应用极广,小到低压电器的触头复位机构、电子设备的减振支撑,大到工业设备的隔振基座、输送线的缓冲挡停结构,都能看到这类结构的设计变体。日常做结构设计时,很多新手容易只盯着弹簧本身的线径、节距、有效圈数算刚度,忽略两端安装板的设计边界,最后做出来的实物要么出现弹簧压并时偏载扭斜,要么安装后预压量达不到设计要求,甚至出现弹簧脱出安装位的故障。

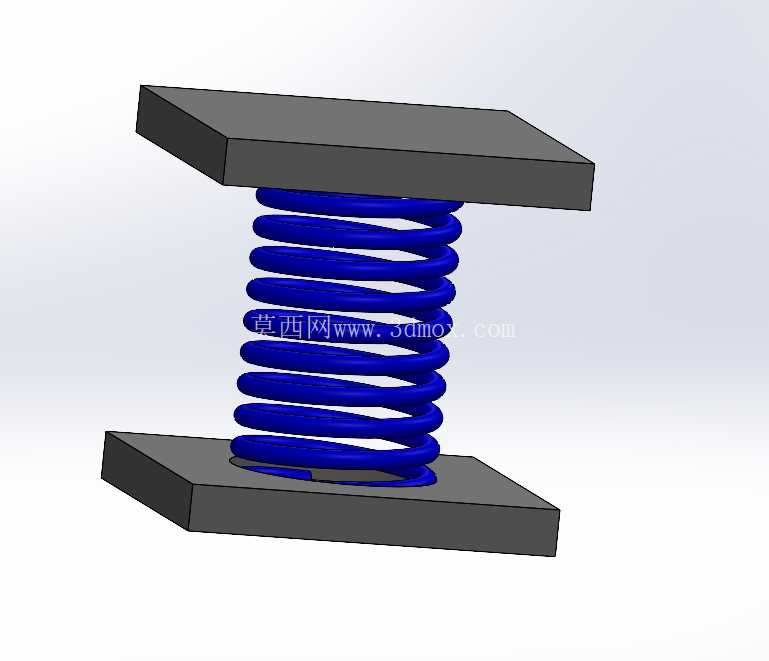

从实际功能来看,这套结构的核心作用是通过弹簧的弹性形变吸收冲击载荷,或是在外部载荷撤销后推动上下安装板回到初始位置,上下两块平行的安装基板,本质是给弹簧提供稳定的支撑与受力面,避免弹簧端部直接和被连接件接触时出现应力集中,同时也能约束弹簧的径向窜动,保证压缩过程中弹簧的轴线始终和受力方向重合。做这类结构设计时,首先要明确安装边界的尺寸约束:上下安装板的平面度需要控制在合理范围内,通常安装面的平面度公差不低于0.1mm/100mm,避免因安装面倾斜导致弹簧受力不均,出现单侧圈间摩擦加剧、寿命骤降的问题;安装板上和弹簧端部接触的区域,需要设计和弹簧外径匹配的定位凸台或者沉槽,沉槽的深度通常取弹簧线径的0.3-0.5倍,间隙控制在0.2-0.5mm之间,既不会因为间隙过小导致弹簧卡滞,也不会因为间隙过大失去径向定位作用。
弹簧本身的设计思路要结合实际工况的载荷行程曲线来定,首先要确定工作行程内的最大载荷、预压载荷,以及允许的刚度误差,有效圈数的计算要结合弹簧材料的切变模量、线径、中径来核算,同时要预留足够的压并余量,通常设计的最大工作行程要小于弹簧全变形量的80%,避免长期工作在接近压并的状态导致材料产生塑性变形,失去设计要求的弹性性能。弹簧的端部结构选择并紧磨平的形式,磨平长度不小于3/4圈,端部厚度不小于1/8线径,这样能保证弹簧端面和安装板的接触面积足够,减少接触应力,也能避免端部的尖锐棱边划伤安装面。
做运动仿真的时候,要重点关注几个容易出问题的工况点:一是弹簧从自由长度压缩到最大工作行程的过程中,各圈之间的间隙变化,检查是否存在圈间提前接触的干涉问题,尤其是弹簧两端并紧圈和有效圈的过渡区域,很多设计在这里容易出现节距设置不合理,压缩时局部圈间碰撞,产生异响和额外的磨损;二是上下安装板在承受偏载时的弹簧形变情况,实际使用中很难保证载荷完全沿弹簧轴线作用,需要验证在允许的偏载角度下,弹簧不会出现侧向滑移脱出安装位,安装板的边缘不会和弹簧外圈发生剐蹭;三是弹簧复位过程中的动态响应,尤其是高速往复运动的工况下,要检查弹簧是否会出现共振,必要时可以调整弹簧的自身刚度,或是搭配导杆导套结构约束径向形变,避免弹簧出现颤振影响工作稳定性。
安装尺寸的匹配上,弹簧的外径和安装板的边缘要留出足够的安全距离,通常单边预留量不小于弹簧线径的1倍,避免弹簧压缩时外径胀大剐蹭周边结构;如果是需要搭配导杆使用的场景,导杆和弹簧内径的间隙要控制在弹簧内径的2%-3%之间,间隙太小会导致弹簧和导杆摩擦增大,间隙太大则起不到导向作用。另外,上下安装板的连接孔位置要和弹簧的受力中心对称,避免安装后因为连接点偏置导致弹簧长期受偏载,过早出现疲劳断裂。很多现场出现的弹簧早期失效问题,追根溯源都不是弹簧本身的参数算错了,而是安装结构的边界设计不合理,要么没有可靠的定位,要么安装面精度不够,要么周边预留的形变空间不足,这些细节在三维建模阶段就要通过运动仿真逐一验证,不能等实物加工装配后才发现问题,增加整改成本。
