汽车传动系统双质量飞轮结构设计

　　在传统内燃机汽车的动力传动链路中，曲轴输出端与离合器输入端之间的振动隔离一直是动力总成调校的核心难点之一，双质量飞轮的出现正是为了破解这一工程痛点。不同于传统单质量飞轮仅依靠自身转动惯量稳定曲轴转速的设计逻辑，双质量飞轮将原本一体化的飞轮结构拆分为两个独立的质量单元：第一质量单元直接与发动机曲轴法兰连接，承担原飞轮的启动齿圈安装、转速信号触发的基础功能，保留足够的初级转动惯量来吸收发动机做功冲程产生的一阶、二阶扭转振动；第二质量单元则与离合器压盘、变速箱输入轴刚性连接，通过集成在两个质量单元之间的弧形弹簧阻尼结构，将初级侧传递过来的扭转振动进行多级衰减，避免发动机的扭转波动直接传递到变速箱齿轮组，从根源上降低传动系统的齿轮敲击噪音，提升整车怠速与低速行驶工况下的NVH表现。

　　从实际装车场景来看，搭载手动变速箱、双离合变速箱的乘用车型以及轻卡类商用车型，在小排量涡轮增压发动机低转速扭矩输出区间，曲轴扭转振动的幅值会随着缸内爆发压力的提升而显著增大，传统单质量飞轮搭配离合器从动盘减振弹簧的结构，受限于离合器内部的安装空间，弹簧刚度无法做低，很难覆盖全转速区间的振动衰减需求，而双质量飞轮将长行程弧形弹簧布置在两个飞轮质量盘之间的环形腔体内，可以获得更大的弹簧压缩行程，配合分级阻尼的摩擦片结构，能够在发动机全转速区间实现更宽频带的振动隔离，尤其在低速高负荷工况下，能大幅降低变速箱输入轴的转速波动，减少齿轮啮合过程中的冲击载荷，延长变速箱齿轮、同步器的使用寿命。

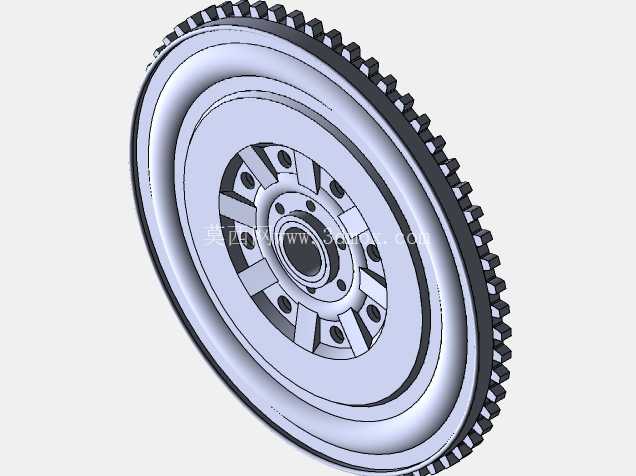

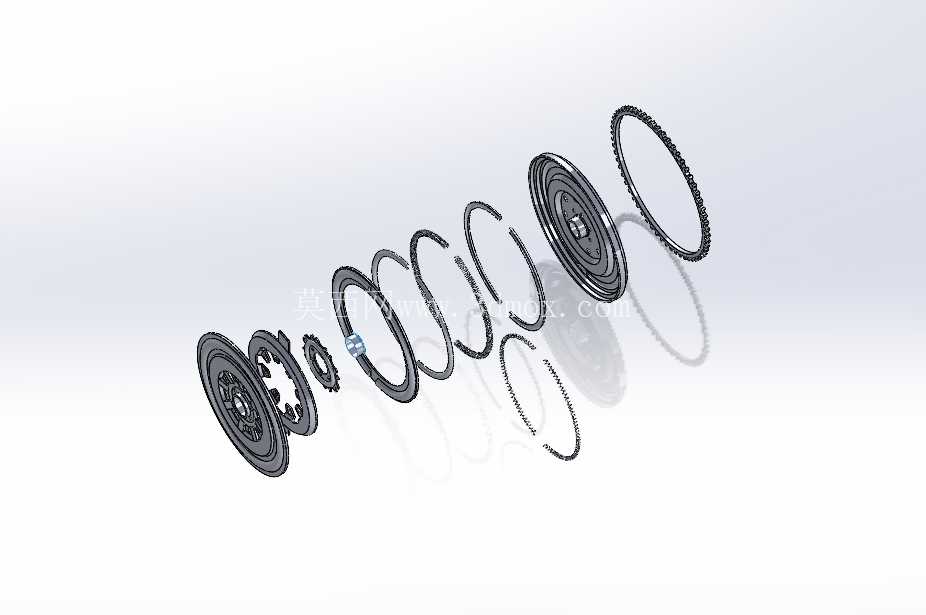

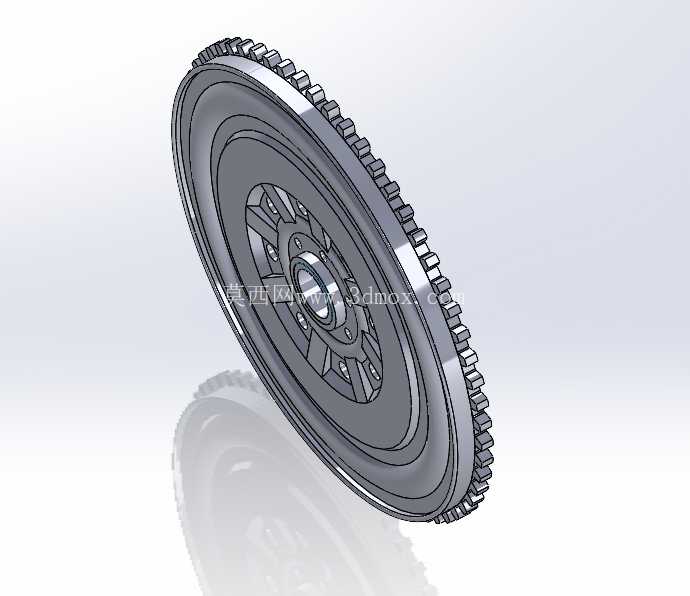

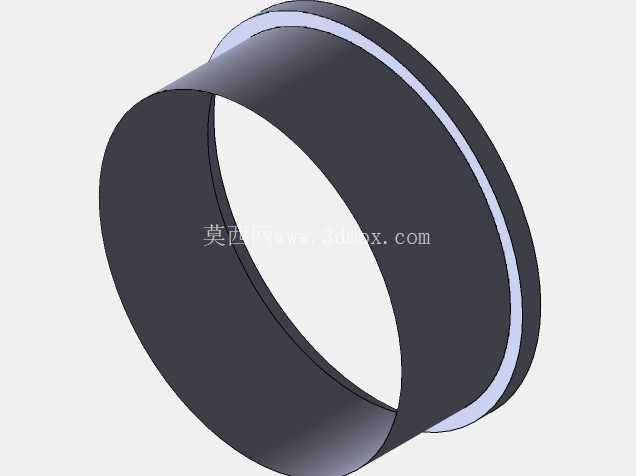

　　从结构设计的角度拆解该模型，初级飞轮盘的外缘集成了与启动电机驱动齿轮匹配的渐开线齿圈，齿圈的模数、齿数根据发动机启动扭矩、启动电机转速比匹配设计，齿圈与初级飞轮盘采用过盈压装的工艺连接，初级飞轮盘靠近曲轴侧的端面加工有定位销孔与螺栓过孔，安装时通过曲轴后端法兰的定位销实现径向定位，再通过均布的高强度螺栓完成轴向紧固，螺栓的拧紧力矩按照曲轴法兰的材料屈服强度、螺栓规格分级设定，确保高转速下飞轮连接的可靠性。次级飞轮盘的中心加工有与变速箱输入轴导向轴承匹配的定位孔，端面预留了离合器压盘的安装螺纹孔，孔位的分度圆直径与配套离合器的安装尺寸完全对齐，保证离合器总成安装后的同轴度误差控制在允许范围内，避免离合器分离不彻底、起步抖动的问题。

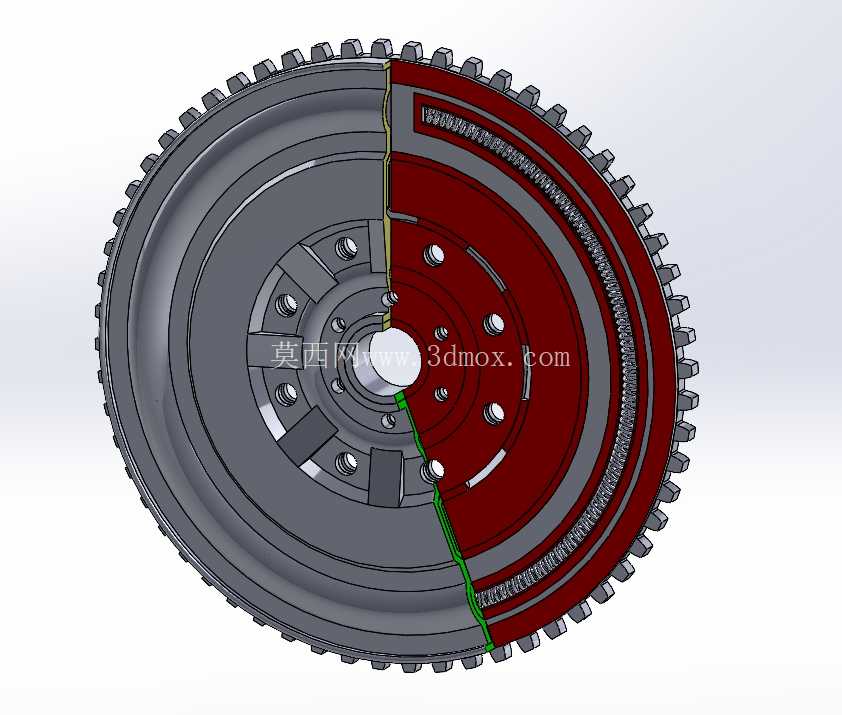

　　两个质量单元之间的弧形弹簧腔采用密封式设计，腔体内填充长效阻尼脂，避免弹簧在长期往复压缩过程中出现磨损锈蚀，弹簧的端部通过弹簧座与初级、次级飞轮的驱动凸台接触，不同刚度的弹簧沿环形腔体周向间隔布置，实现不同扭矩输入下的分段刚度特性：小扭矩波动时低刚度弹簧先介入工作，过滤微小振动；大扭矩传递时高刚度弹簧参与承载，保证大扭矩输出下的结构强度不会出现过载失效。安装边界方面，双质量飞轮的轴向总厚度需要匹配发动机缸体后端面与变速箱壳体前端面之间的空腔尺寸，径向最大轮廓不能与发动机缸体后端的加强筋、启动电机安装位发生运动干涉，飞轮的最大外径根据发动机舱内的布置空间、离合器的最大传递扭矩需求确定，转动惯量的分配则需要结合发动机的缸数、怠速转速、变速箱的速比范围进行匹配计算，初级质量的转动惯量需要足够维持发动机怠速运转的转速稳定性，次级质量的转动惯量则需要匹配离合器的从动盘转动惯量，避免换挡过程中出现转速同步困难的问题。在实际建模过程中，需要重点关注弧形弹簧的螺旋线参数与腔体弧形轨道的匹配精度，弹簧在最大压缩量下的圈间间隙需要预留足够的热膨胀量，避免弹簧压并后出现刚性冲击；两个质量单元之间的支撑轴承需要承受径向与轴向的复合载荷，轴承的安装位同轴度公差需要严格控制，避免飞轮高速旋转时出现端面跳动超差的问题；阻尼摩擦片的磨损量需要按照整车全生命周期的使用里程设计预留，保证长期使用后减振性能不会出现明显衰减。
