SolidWorks设计的标准木质书写铅笔三维结构

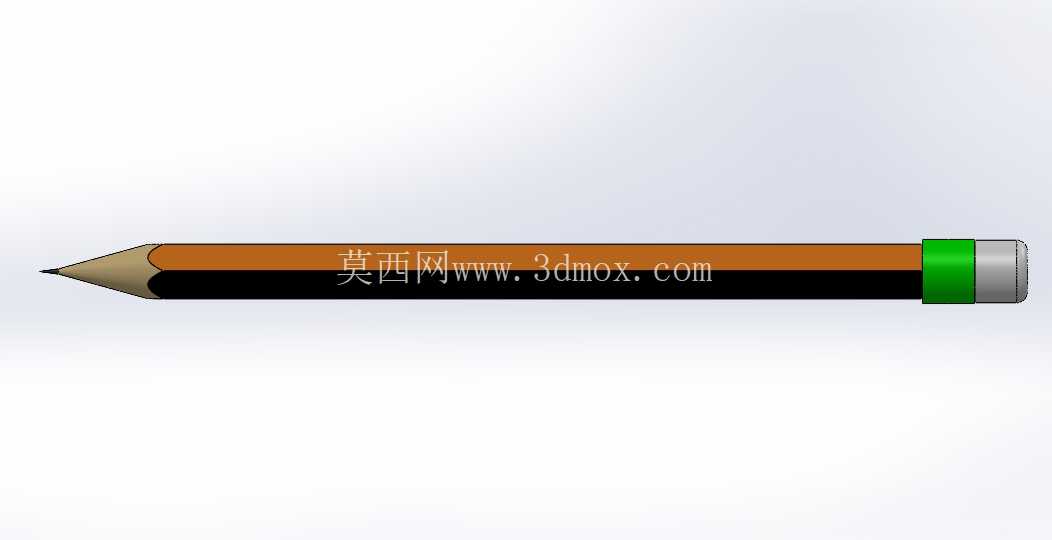

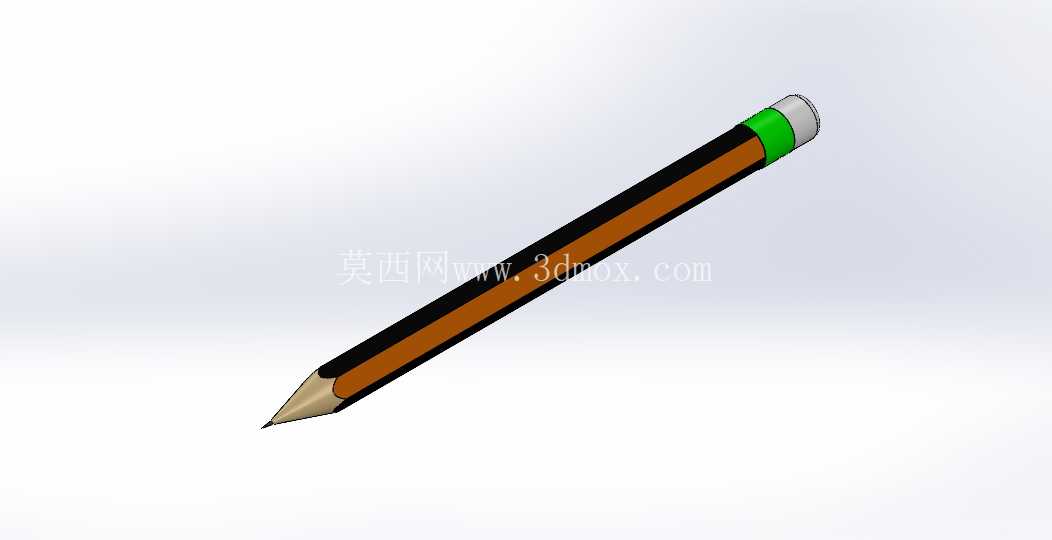

　　日常办公与教学场景中，铅笔是应用范围极广的书写绘图工具，从机械设计初期的手绘草图、学生课堂笔记到工程现场的临时标记，都能看到这类工具的身影。这款铅笔的三维结构设计完全还原了常规木质铅笔的实际装配逻辑，拆分来看可分为木质笔杆、石墨笔芯、金属固定箍、顶部橡皮擦四个核心组成部分，各部分的配合尺寸完全贴合实际量产铅笔的公差要求，没有出现结构干涉或者配合间隙不合理的问题。

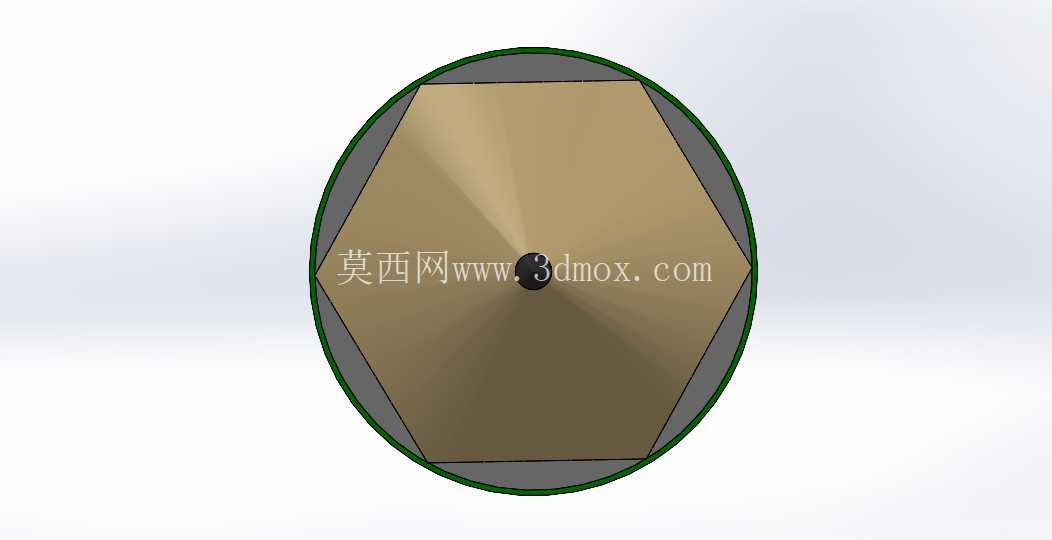

　　设计过程中首先确定的是笔杆的整体轮廓，常规量产铅笔的笔杆截面多为正六边形，这种截面设计一方面可以防止铅笔放置在倾斜桌面时滚落，另一方面也能提升握持时的摩擦力，避免长时间书写出现打滑的情况，建模时先绘制正六边形截面草图，通过拉伸特征生成笔杆主体，再对笔杆的棱边做微小的圆角处理，还原真实铅笔握持时的触感，避免尖锐棱边带来的硌手问题。笔芯部分采用同轴心装配设计，石墨笔芯嵌在木质笔杆的中心通孔内，笔尖位置通过旋转切除特征做出锥形切削结构，完全还原真实铅笔削尖后的形态，切削角度控制在18度左右，这个角度既可以保证书写时笔尖有足够的强度不易断裂，也能保证笔迹线条的粗细符合日常书写的需求。

　　笔杆靠近顶端的位置设计了金属固定箍，也就是日常所说的笔箍，这个零件采用薄壁拉伸特征生成，表面做滚花纹理处理，一方面可以通过过盈配合将橡皮擦牢牢固定在笔杆顶端，另一方面金属材质的箍圈也能防止笔杆端部的木材因为长时间使用出现开裂变形的问题。顶部的橡皮擦采用圆柱形结构，直径略大于金属箍的内径，装配后有1.5毫米左右的凸台露出，方便使用时擦拭修改笔迹，橡皮擦的材质特性在建模时通过外观纹理做了区分，和木质笔杆、金属笔箍、石墨笔芯的视觉特征做出明确区分。

　　从安装边界和尺寸参数来看，这款铅笔的整体长度控制在178毫米，正六边形截面的对边距离为7.2毫米，和市面上常规HB铅笔的外形尺寸完全一致，笔尖露出的木质切削段长度为22毫米，金属箍的长度为8毫米，橡皮擦露出金属箍的长度为5毫米，所有尺寸都符合日常使用的人体工学要求，握持位置距离笔尖30毫米左右的区域没有多余的凸起结构，长时间书写不会对手指造成额外的压迫。

　　在实际应用层面，这个三维模型既可以作为文具类产品结构设计的参考模板，也可以用于教学场景下的基础建模练习，帮助初学者掌握拉伸、切除、旋转、装配配合等基础SolidWorks操作，模型的各零件都做了独立的特征分组，修改参数时可以直接调整对应草图的尺寸，快速生成不同长度、不同截面形状的铅笔变体，比如适配儿童使用的短款铅笔、截面为圆形的绘图专用铅笔，都可以在这个基础模型上快速调整得到。建模过程中特意规避了不必要的复杂特征，所有结构都采用基础建模命令生成，没有冗余的外部参考或者失效特征，导入其他三维软件时也不会出现特征丢失或者面破损的问题，完全可以用于后续的渲染展示、3D打印验证或者产品开模前的结构校核工作。

　　不同于很多简化的示意模型，这款铅笔的结构完全还原了真实产品的装配关系，笔杆的木质纹理、金属箍的哑光金属质感、橡皮擦的橡胶质感、石墨笔芯的深灰色质感都做了对应的外观配置，不需要额外调整材质参数就可以直接用于产品宣传图的渲染输出，在做办公场景、教学场景的三维动画搭建时，也可以直接调用这个模型作为场景道具，不需要再重新建模，能够有效提升场景搭建的效率。
