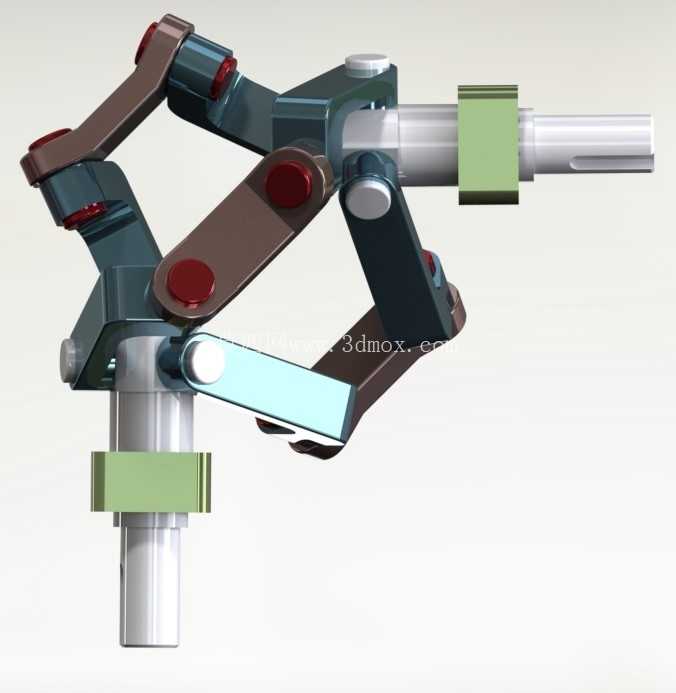

90度变向球形四连杆传动机构

　　在中小功率正交传动场景中，传统锥齿轮组存在装配精度要求高、运行噪音大、小载荷工况下冗余设计过多的问题，这套球形4R机构正是针对这类场景开发的替代传动方案，可在两轴呈90度垂直交错的布局下完成旋转运动的传递，适配轻工自动化设备、小型输送线换向模块、教学演示实验台这类对传动精度要求适中、安装空间紧凑、载荷波动较小的应用场景。

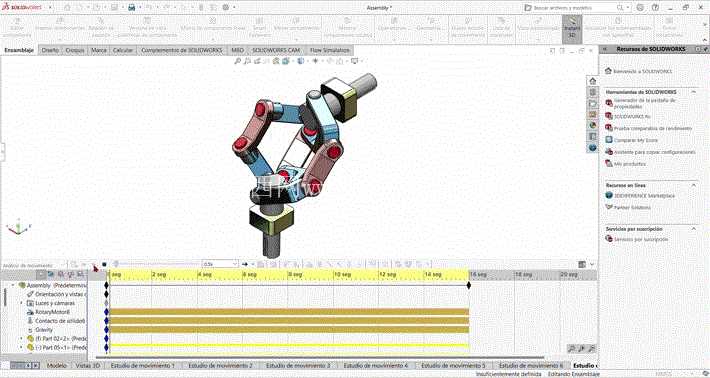

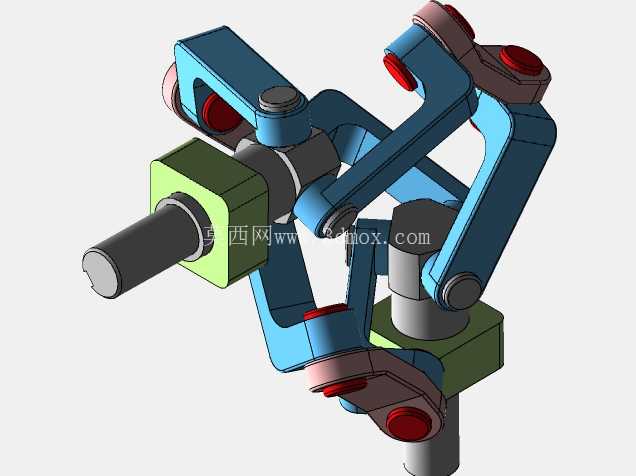

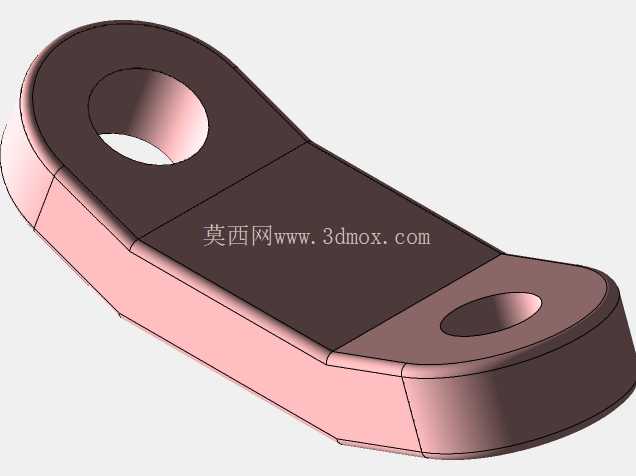

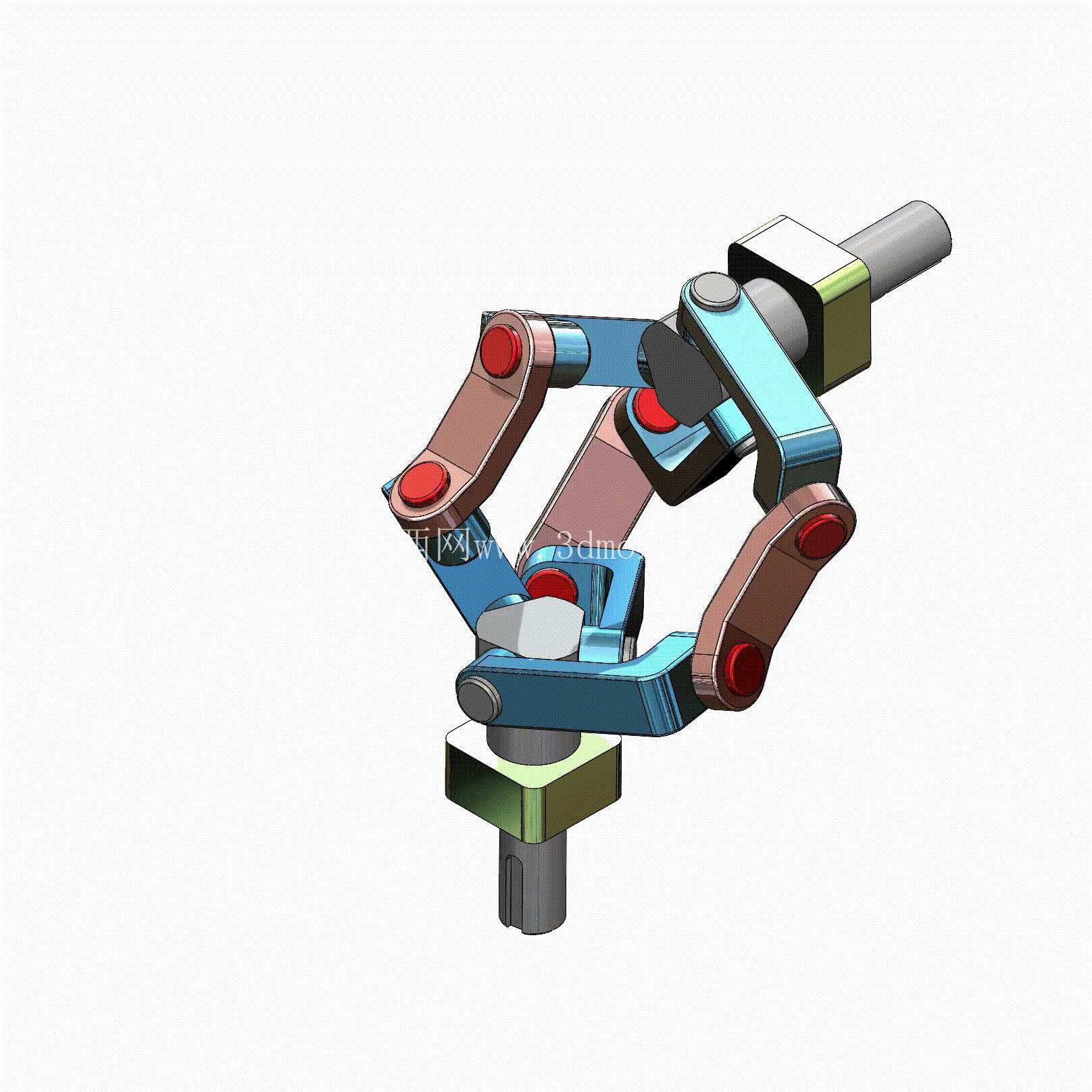

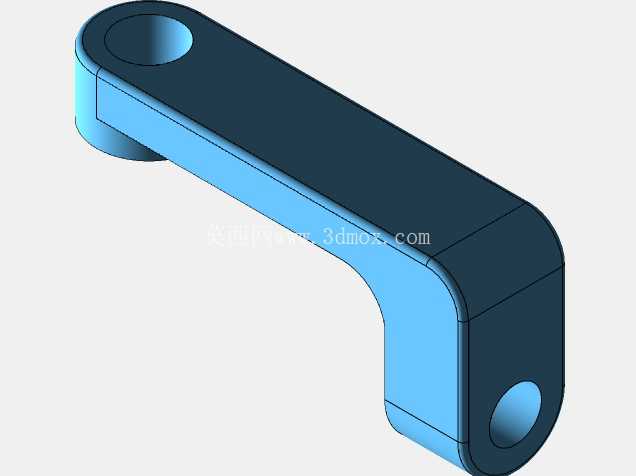

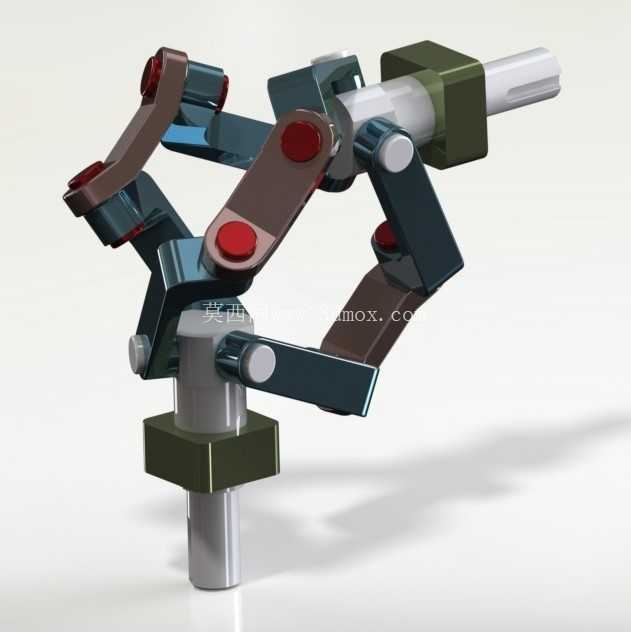

　　从功能实现逻辑来看，这套机构通过三组对称布置的杠杆臂完成运动的换向传递，输入端轴的旋转运动通过铰接点带动杠杆臂做空间摆动，杠杆臂的另一端同步驱动输出端轴做对应转速的旋转，整个传动过程中所有铰接副均为低副连接，相比锥齿轮的高副啮合，接触应力更小，对加工精度的容忍度更高，日常维护仅需定期在铰接销轴处加注润滑脂即可，无需像齿轮传动那样严格控制啮合间隙、定期检查齿面磨损情况，在低速轻载的工况下使用寿命更长，运行过程中不会出现齿轮啮合的高频噪音，适合对作业环境噪音有要求的车间内设备使用。

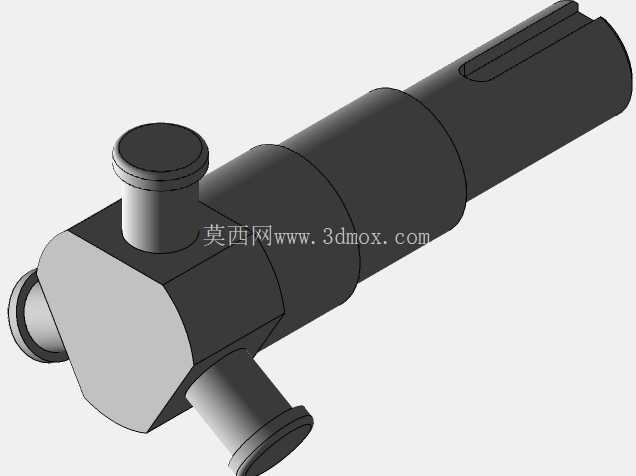

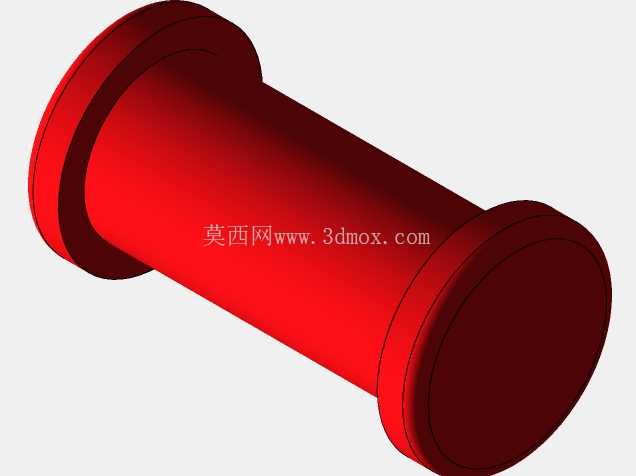

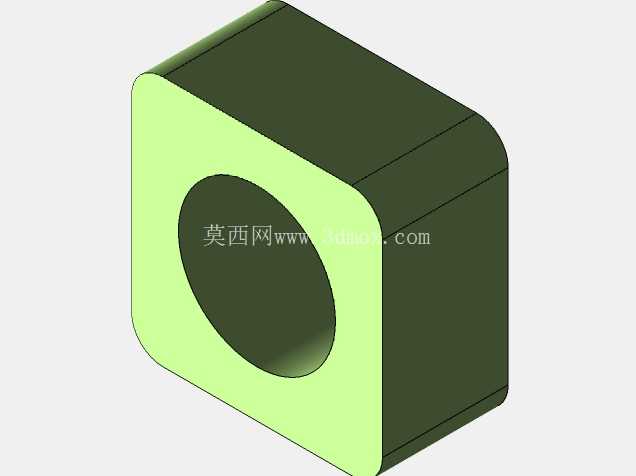

　　设计过程中首先确定了正交两轴的轴线交点作为整个机构的球心基准，所有杠杆臂的铰接点回转中心均落在以该交点为球心的同一球面上，保证运动过程中不会出现卡滞或过约束问题。输入端与输出端的轴径保持一致，可直接适配同规格的联轴器、带轮等标准传动件，降低配套选型的成本。轴上设置的两个限位轴环分别对应输入端、输出端的安装定位面，安装时轴环端面与安装支座的端面贴合即可完成轴向定位，无需额外调整轴向间隙，大幅降低现场装配的调试难度。铰接销轴采用标准圆柱销设计，磨损后可直接更换标准件，无需定制非标配件，减少后期运维的配件储备压力。

　　安装边界方面，这套机构的径向最大轮廓尺寸由杠杆臂的摆动行程决定，安装时需要在垂直于两轴轴线的平面上预留足够的摆动空间，避免杠杆臂运动过程中与周边的机架、管线发生干涉。输入端与输出端的轴伸长度经过统一设计，既可以通过联轴器与前后级传动部件直连，也可以直接安装同步带轮、链轮完成动力的输入输出，适配多种不同的传动连接方式。整个机构的所有运动部件均为外露式设计，方便日常观察运行状态，若应用在有防尘需求的场景，可额外加装薄金属板制作的防护外壳，防护外壳的安装孔位可直接利用支座上的现有螺纹孔，无需对主体结构进行二次加工。

　　相比传统的锥齿轮换向结构，这套连杆式换向机构没有轴向力作用在支撑轴承上，支撑轴承仅需承受径向载荷，可选用成本更低的深沟球轴承，无需使用圆锥滚子轴承或角接触球轴承，进一步降低整体的制造成本。同时整个机构的零件多为板件、轴类、标准销钉，加工工艺以铣削、车削为主，无需滚齿、磨齿等专用齿轮加工设备，小批量加工的周期更短，适合非标自动化设备的快速定制需求。在教学场景中，这套机构还可作为空间连杆机构的演示教具，直观展示空间R副的运动传递规律，帮助学习者理解低副机构在空间传动中的应用优势，相比纯理论的公式推导，实体模型的运动演示更易建立直观的机构运动认知。
