带安装支架的可伸缩万向传动连接结构

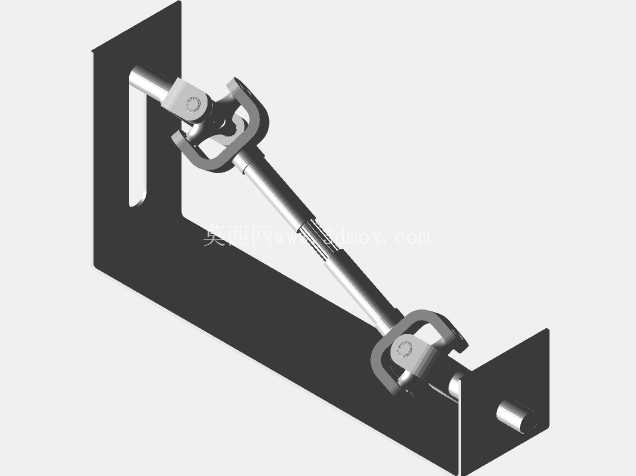

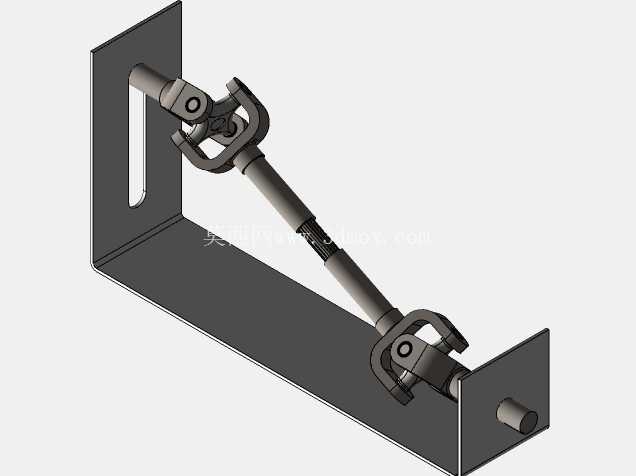

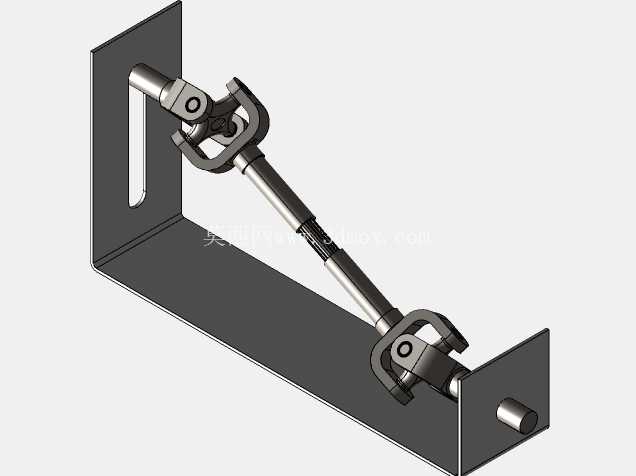

　　在各类需要非同轴动力传递的设备场景里，这类带安装支架的伸缩万向传动结构是解决轴线偏移、间距波动传动需求的核心部件。不同于刚性联轴器只能传递同轴扭矩的局限，这套结构两端采用十字轴式万向节结构，可在两轴存在角向偏移时持续稳定传递扭矩，中间的花键式伸缩段则能补偿安装或运行过程中产生的轴向间距变化，避免传动系统因硬限位产生卡滞或结构应力损坏。

　　从实际应用场景来看，这类结构常出现在小型设备的动力传输环节，比如轻工输送线的动力接驳、小型专用设备的操作端动力传递、试验台架的可调距动力连接，甚至部分改装类小型机具的动力输出端，都能见到这类结构的身影。它不需要严格保证输入输出端的同轴度安装要求，能大幅降低安装调试阶段的对位精度要求，尤其适合那些安装位存在加工误差、或是运行过程中两轴相对位置会产生小幅变动的工况。

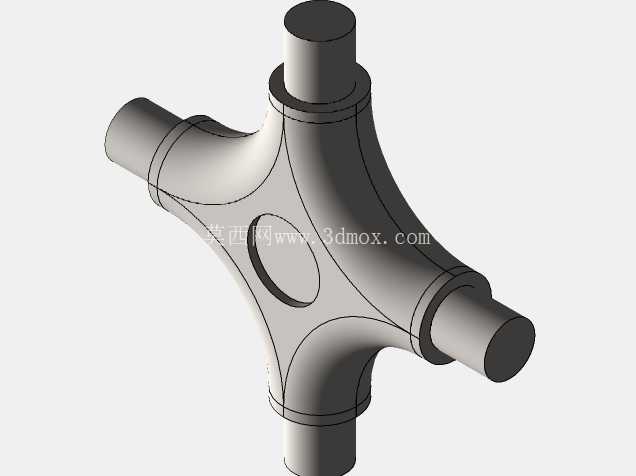

　　设计这套结构时，首先要考虑的是万向节的十字轴配合间隙，间隙过大会导致传动回程差过大，传递扭矩时产生明显冲击，间隙过小则会让关节转动阻力陡增，甚至在温度变化时出现卡滞。两端的万向节叉采用对称式结构设计，十字轴的轴颈与叉耳孔之间预留了合理的转动配合公差，保证关节在允许的摆角范围内转动顺滑无卡滞。中间的伸缩段采用矩形花键配合，相比渐开线花键，矩形花键加工难度更低，对小型传动结构来说足够传递额定扭矩，同时伸缩滑动的阻力更小，能顺畅补偿轴向位移。

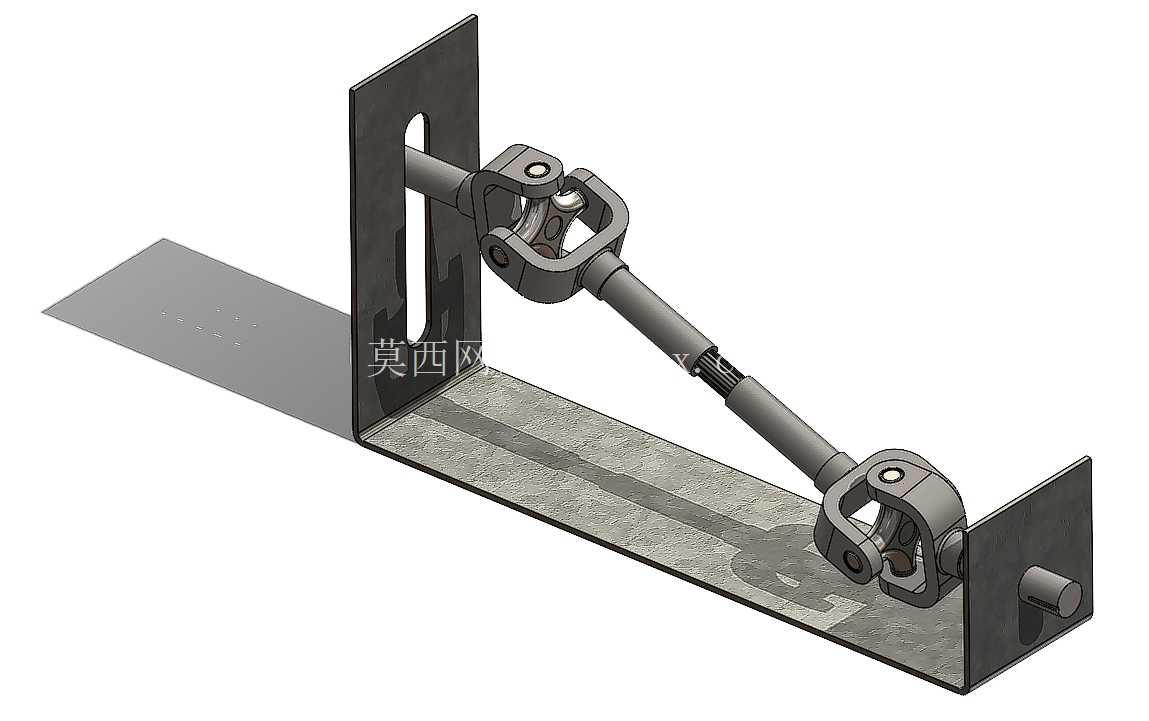

　　两端的安装支架采用折弯钣金结构，支架上开有长条形安装槽，而非固定圆孔，这一设计是为了适配不同的安装孔位间距，安装时可以沿长槽方向调整固定位置，进一步降低安装对位的难度。支架的折弯边做了加强翻边处理，避免传递扭矩时支架产生形变，影响传动稳定性。整个传动组件的两端轴头设计为圆柱轴段，可直接与带座轴承配合安装，也可根据需求加装联轴器与动力端、负载端连接，适配性较强。

　　从安装边界来看，这套结构的最小安装长度对应伸缩段完全缩回的状态，最大拉伸长度对应花键配合的安全啮合长度极限，安装时需要保证两轴的轴向间距落在这个区间内，避免花键脱开或是完全顶死。万向节的允许摆角有明确范围，安装时两轴的角向偏移不能超过单节万向节的最大摆角，否则会大幅缩短十字轴的使用寿命，甚至出现传动卡死的情况。支架的安装面需要保证平整，固定时采用对称锁紧的方式，避免支架产生歪斜导致传动轴受附加径向力。

　　在功能特性上，这套结构可以在两轴存在角向、轴向复合偏移的状态下稳定传递旋转扭矩，传动过程中伸缩段可随轴向力变化自由滑移，不会对两端的支撑结构产生额外的轴向推力。相比采用柔性材质的联轴器，这类金属结构的万向伸缩传动件能传递更大的扭矩，且不存在橡胶老化、材质疲劳失效的问题，适合在有一定温度变化、或是长期连续运行的工况下使用。日常维护时只需要定期在十字轴配合处、花键配合面加注润滑脂，就能保证长期运行的稳定性，维护成本极低。

　　设计过程中还需要做动平衡校核，尤其是在转速较高的使用场景下，传动轴的偏心量会带来明显的振动，因此各回转部件的同轴度公差需要控制在合理范围内，万向节叉的对称度也要满足设计要求，避免高速转动时产生过大的离心力。两端的轴头与万向节叉的连接采用过盈配合加销钉固定的方式，保证大扭矩传递时不会出现轴头与叉体松脱的问题，花键配合段的长度要满足最大拉伸状态下仍有足够的啮合齿数，避免齿面应力过大导致花键变形或断裂。
