偏心振动式物料分选机构结构设计

　　在散料处理的各类生产场景中，不同粒径、形状物料的分级分选一直是流程前段的核心工序，从粮食加工中的谷壳与籽粒分离、矿山作业里的碎矿粒度分级，到轻工行业的塑料粒子分筛、食品加工中的粉料除杂，这类分选工序的效率直接影响整条产线的处理能力与成品合格率。这套偏心振动分选机构，正是针对中小处理量的散料分级需求设计的机械式筛分结构，无需复杂的气动或液压辅助元件，依靠纯机械传动即可实现稳定的振动筛分动作。

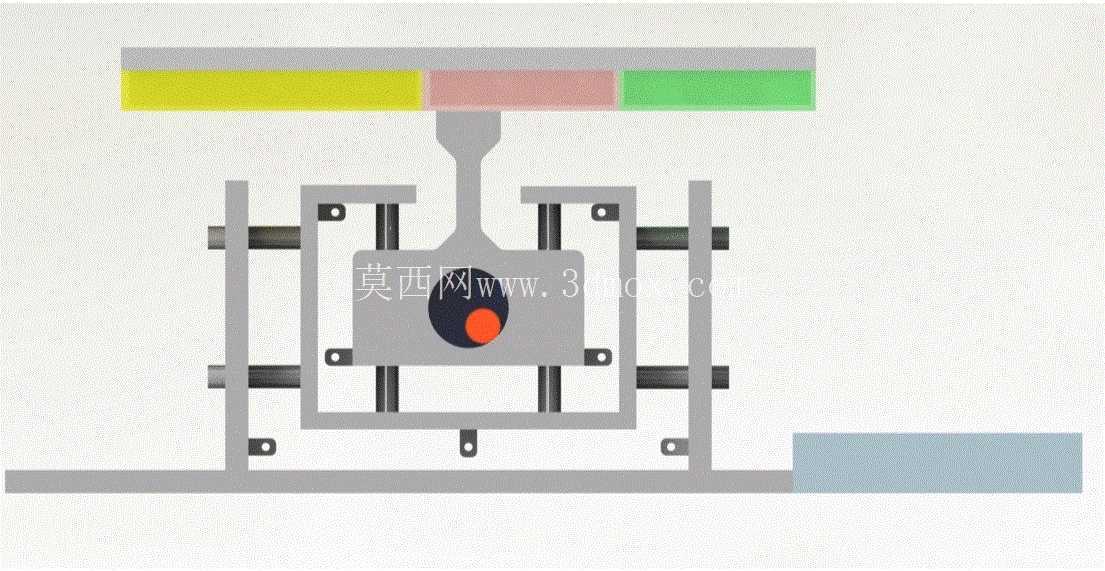

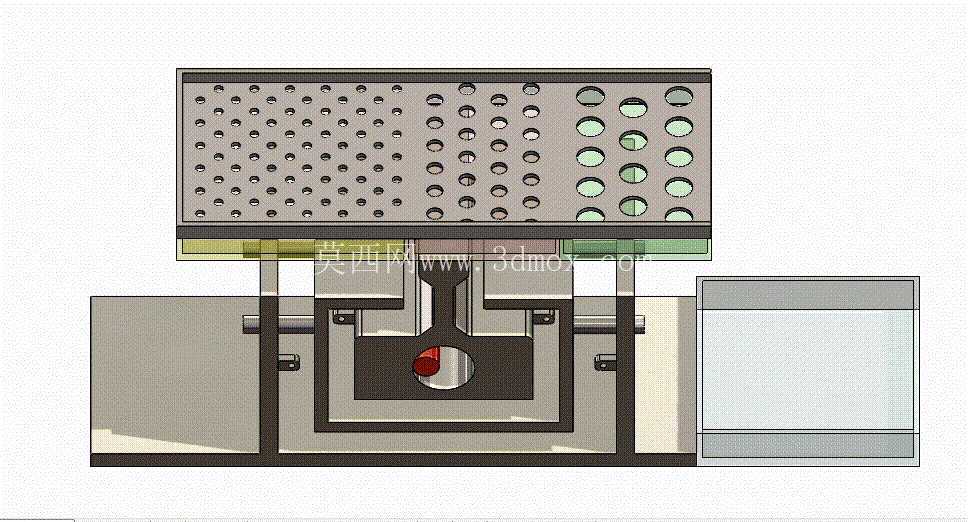

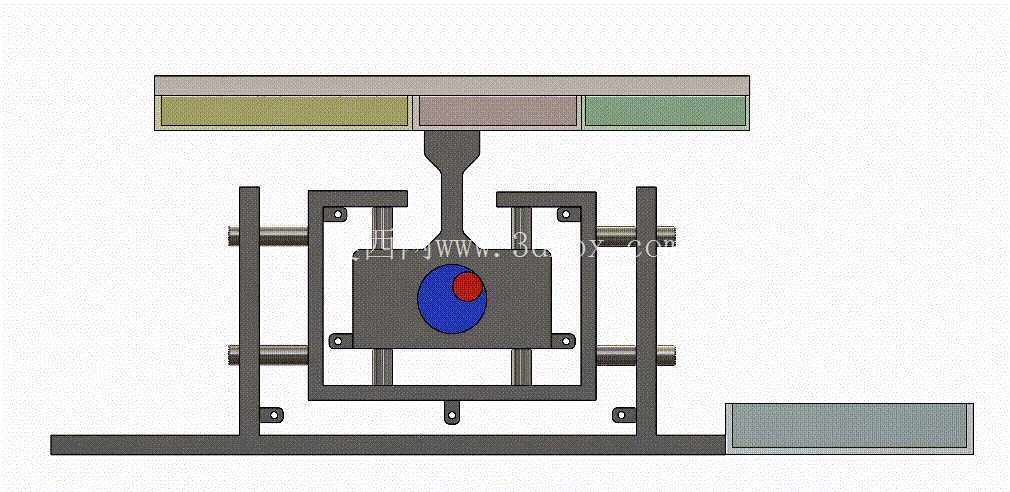

　　从结构布局来看，整套机构的核心驱动单元为偏心质量块旋转组件，安装在筛分工作台的下方承载框架内，偏心块在传动轴带动下做定速圆周旋转时，会产生周期性变化的离心激振力，带动上方的穿孔工作台做固定轨迹的往复振动。工作台上方设置三段式分区筛面，不同区域的筛孔尺寸按照物料分选需求做差异化设计，当散料从筛面一端送入后，会在振动作用下沿筛面向前输送，过程中粒径小于对应区域筛孔的物料会透筛下落，大于筛孔的物料则继续沿筛面移动至末端排出，以此实现不同规格物料的连续分级。

　　设计过程中首先需要明确的是安装边界条件，整套机构的底部承载框架采用型材拼接式结构，底部预留四个标准化安装固定位，可直接通过螺栓固定在生产线的配套支架或混凝土地基上，安装时需要保证框架整体的水平度误差控制在允许范围内，避免振动过程中出现物料偏流、筛面受力不均的问题。筛面的宽度与有效筛分长度根据目标处理量做匹配设计，在常规中小处理量场景下，筛面宽度不需要做过大设计，避免偏心激振力不足导致物料堆积；筛面的倾斜角度可根据物料的摩擦特性做小幅调整，针对流动性较好的颗粒物料可适当减小倾角，针对含湿量较高、易黏连的粉料可适当增大倾角，保证物料在筛面上的移动速度处于合理区间。

　　激振单元的参数匹配是这套机构设计的核心，偏心块的质量、偏心距与传动轴的转速三者共同决定了筛面的振幅与振动频率，设计时需要根据待筛分物料的堆积密度、粒径范围做计算匹配：针对大粒径、高密度的矿料类物料，需要配置更大质量的偏心块、适当降低转速来获得更大的振幅，保证物料能够充分跳离筛面，避免筛孔堵塞；针对小粒径、低密度的粉料或轻工物料，则可适当减小偏心块质量、提高转速，采用小振幅高频率的振动参数，在保证筛分效率的同时降低机构整体的运行噪音与结构疲劳损耗。承载框架与筛面之间采用弹性支撑元件连接，既可以传递激振力带动筛面振动，又能够避免振动直接传递到基础安装位，减少对周边设备的振动干扰，弹性元件的刚度需要与整体激振参数做匹配，避免出现共振区间，保证机构运行的稳定性。

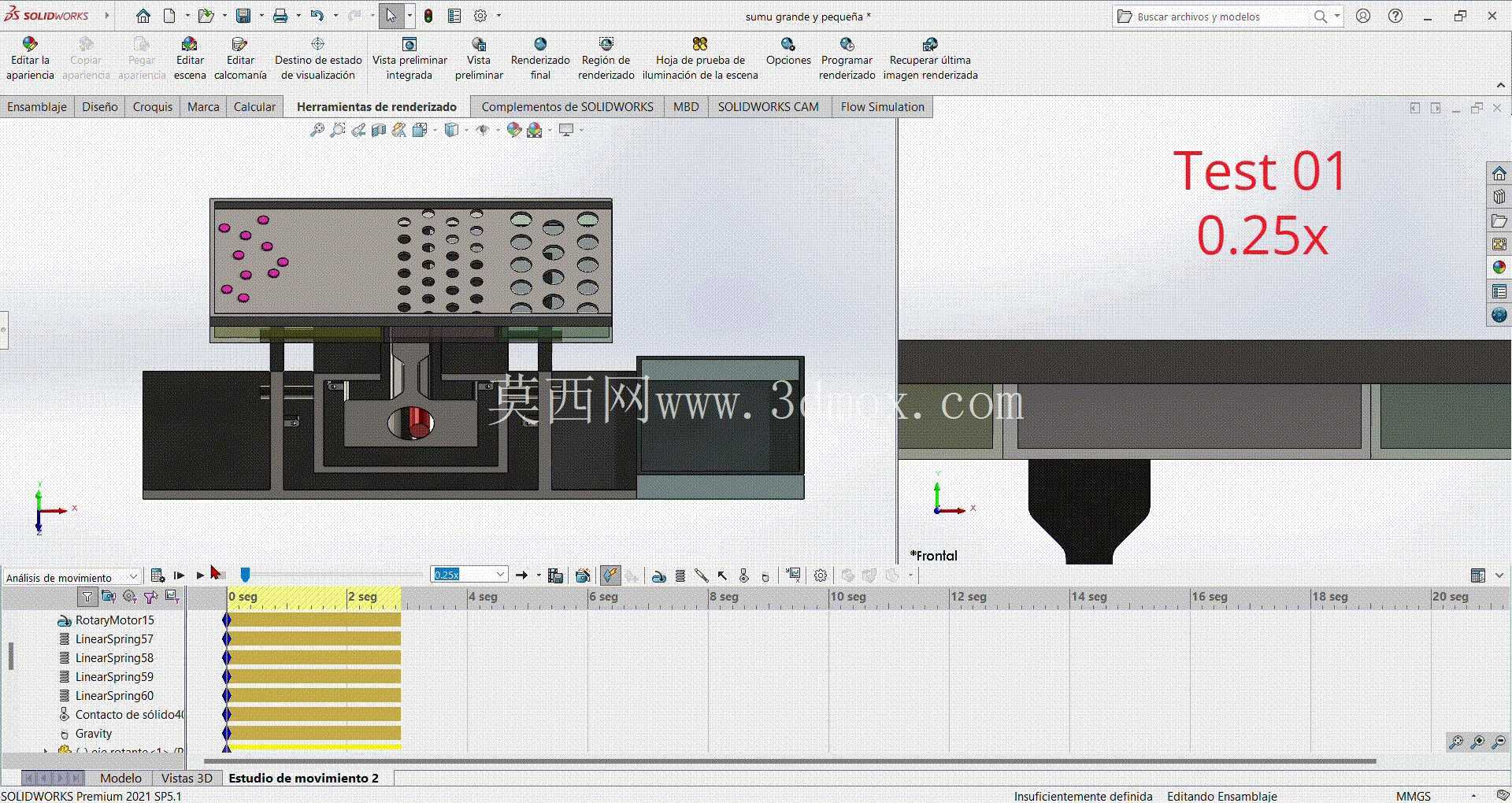

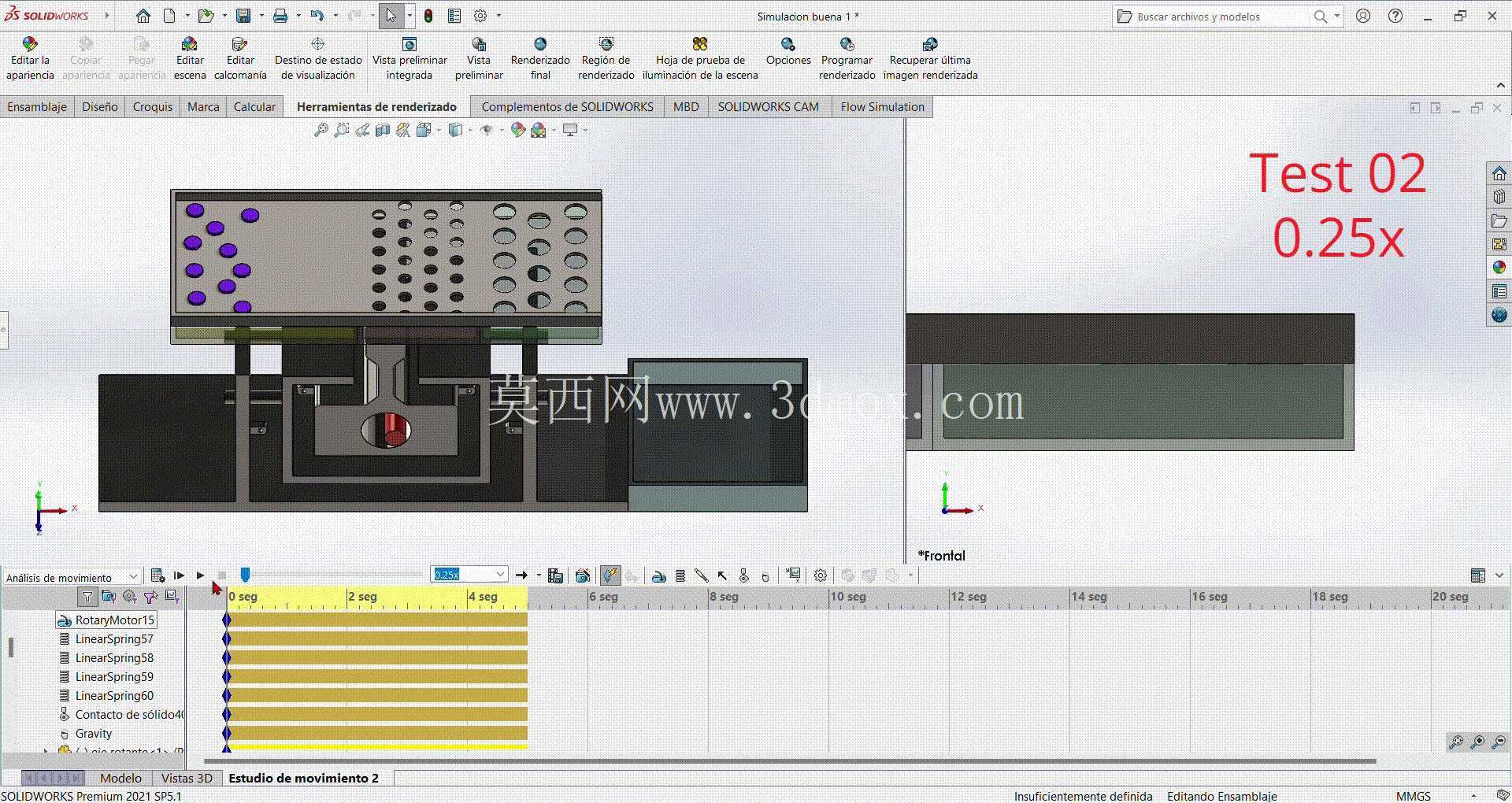

　　从实际应用的适配性来看，这套结构没有复杂的电控或传动组件，维护成本极低，日常运行仅需要定期对传动轴的轴承部位做润滑保养，检查筛面的磨损情况与固定螺栓的松紧度即可，非常适合中小型加工车间、实验室小规模物料分选这类场景使用。相比气动式的振动筛分结构，这套纯机械偏心驱动的结构运行稳定性更强，不会因为气源压力波动影响筛分效果；相比电磁振动结构，它的承载能力更强，可处理的物料密度范围更广，长时间连续运行的故障率更低。在建模过程中，各运动部件的间隙预留需要符合机械设计公差要求，偏心块的旋转轨迹范围内不能有其他结构件干涉，弹性支撑的安装位需要保证受力均匀，避免筛面运行过程中出现横向摆动，影响物料的正常输送与筛分精度。
