卡波螺旋面异形弹簧三维结构设计

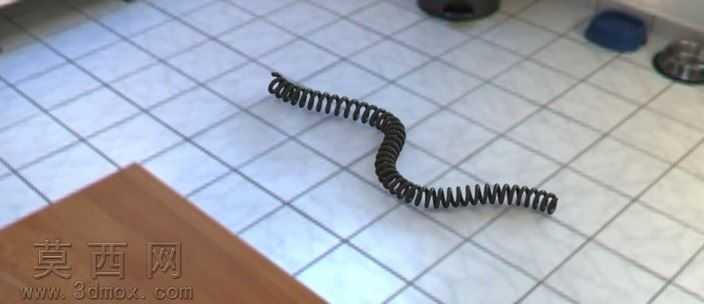

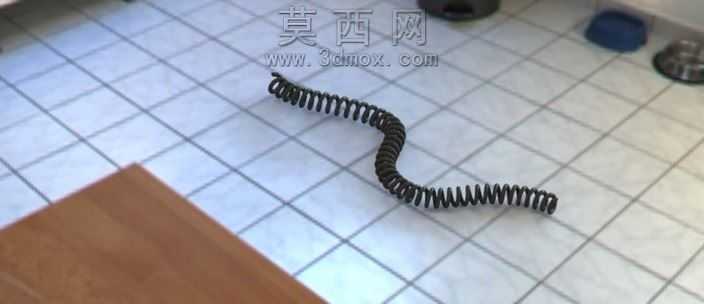

本作品为卡波螺旋面异形弹性构件的三维建模成果，建模阶段以螺旋线空间轨迹拟合为核心逻辑，首先在三维建模环境中绘制多段连续衔接的空间引导路径，精准还原卡波螺旋面特有的弯折走向与曲率变化，区别于常规等距圆柱弹簧的单一直线路径，该构件的引导线包含两处平滑过渡的弯折段，每一段弯折处的曲率半径经过反复校准，确保螺旋圈在弯折区域不会出现间距突变、圈体重叠的问题。随后以引导线路径为扫描轨迹，绘制符合弹簧丝径规格的圆形截面，执行扫描操作生成基础螺旋实体，建模过程中对扫描选项进行精细化设置，开启截面随路径法向自动对齐的功能，保证每一圈弹簧丝的截面始终垂直于对应位置的引导线切线方向，避免出现丝径截面歪斜、实体扭曲变形的瑕疵。完成基础实体建模后，对构件两端的收尾圈进行闭合磨平处理，还原实际弹簧产品的端部装配特征，消除尖锐棱角带来的装配干涉风险。材质配置阶段选用弹簧钢材质参数，调整金属材质的漫反射、粗糙度与金属度数值，还原弹簧钢特有的哑光银灰色金属质感，同时添加细微的表面拉丝纹理，提升模型的真实感。渲染阶段采用网格地面作为展示背景，搭配柔和的三点布光方案，主光源从侧上方投射，清晰勾勒出螺旋构件的空间弯折轮廓与每一圈丝体的立体感，辅助光源补充暗部细节，避免弯折内侧区域出现死黑，顶光提供均匀的环境照明，让整体渲染效果清晰展现构件的整体形态与结构细节。该模型完整还原了卡波螺旋面弹簧的空间结构特征，所有螺旋圈的节距保持均匀一致，弯折过渡区域平滑自然，既可以作为异形弹性构件的结构设计参考，也可用于机械结构装配场景的虚拟仿真使用，建模过程中保留了完整的参数化特征，后续可根据实际使用需求调整丝径、圈数、弯折曲率等参数，快速生成不同规格的同类型构件模型。
