工业用管式支撑冷却置物架结构设计

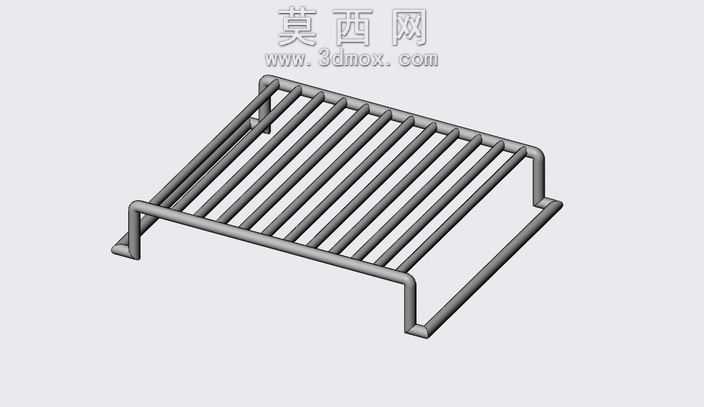

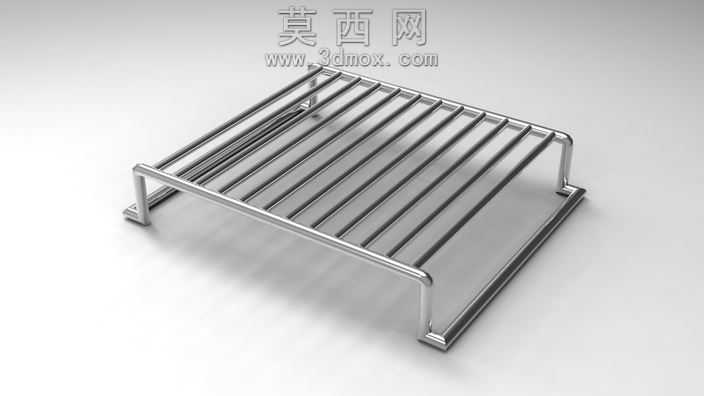

该冷却架采用三维参数化建模方式完成整体结构搭建，建模过程中以等径圆管作为基础构建单元，先绘制架体的侧边支撑轮廓路径，通过扫描特征生成两侧的弯折支撑腿结构，支撑腿采用一体化弯折设计，底部设置水平延伸的触地端，保证架体放置时的接触面积与稳定性，避免架体放置后出现晃动、侧翻的问题。主体置物区域采用等间距平行排布的圆管作为承载杆件，每根圆管的两端分别与两侧的侧边支撑框架做布尔合并连接，保证杆件与框架之间的连接强度，相邻圆管之间预留均匀的通风间隙，既能够减少架体整体的材料用量，又可以保证放置在架体上的物件上下空气流通，满足散热冷却的使用需求。建模过程中对所有弯折位置做了等半径圆角处理，避免尖锐直角带来的使用安全隐患，同时还原了金属管材弯折加工的真实工艺特征，架体所有杆件的直径保持统一，既符合实际管材加工的选材逻辑，也让整体外观更加协调统一。材质渲染阶段采用哑光磨砂金属材质，模拟不锈钢管材的表面质感，调整材质的粗糙度与反射参数，还原金属构件在日常光照下的真实视觉效果，渲染视角选择等轴测视角，能够完整展示架体的整体结构、支撑形态与置物区域的排布逻辑。设计过程中充分考量了该架体的实用属性，支撑腿的高度经过参数化调整，既保证架体下方预留足够的空气流通空间，提升冷却散热的效率，也避免架体过高导致放置物件时重心不稳的问题，整体结构无多余冗余构件，所有杆件均承担结构支撑或承载置物的功能，结构简洁合理，符合五金配件的加工生产逻辑，能够直接适配日常生产生活中需要散热冷却的物件放置场景，平行排布的管式承载面既可以保证物件放置平稳，也不会因为大面积板面阻碍空气流通，充分满足冷却置物的核心功能需求。
