罗茨真空泵内部结构剖面三维设计

　　在化工、食品、冶金、半导体制造等诸多需要获取粗、中真空度的工业场景中，罗茨真空泵始终是真空系统核心的增压抽气单元，它不能单独将气体直排大气，通常需要在前级配备液环泵、旋片泵等可直排大气的前级泵，串联后完成大抽速的真空获取作业，广泛应用于真空蒸馏、真空干燥、真空冶炼、半导体晶圆刻蚀前的腔体抽真空等工况，相比其他类型的真空获得设备，它在入口压力1~1000Pa区间的抽速表现尤为突出，运行过程无油接触抽气介质的特性，也让它能适配对油污污染敏感的生产场景。

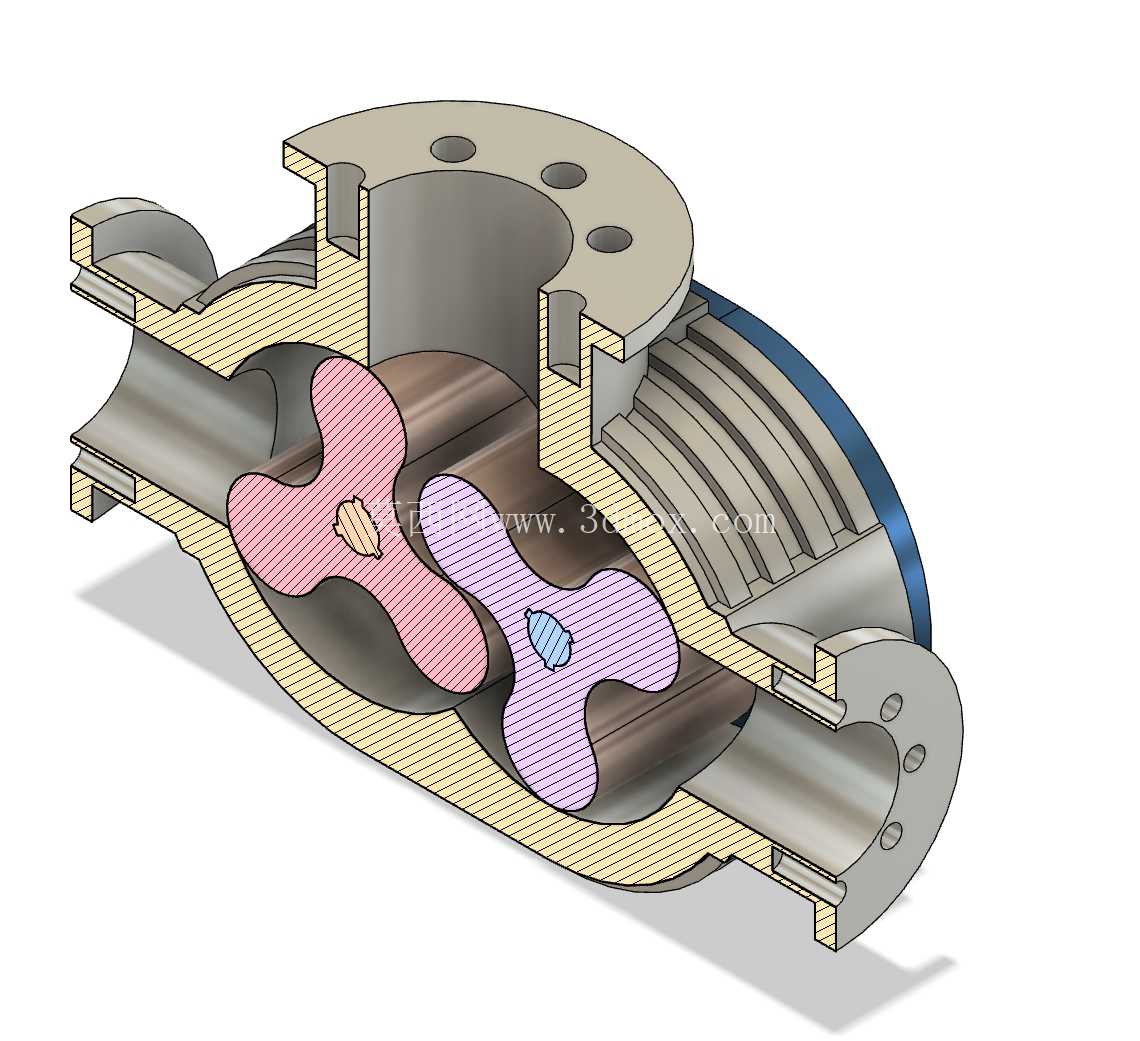

　　从剖面结构能清晰看到，这款罗茨泵采用卧式双叶罗茨转子结构，两个8字形转子通过泵腔外部的同步齿轮带动，做方向相反的等速旋转，转子与转子之间、转子与泵腔内壁之间始终保持0.1~0.2mm左右的微小间隙，既不会发生运动干涉摩擦，又能保证腔体的密封性能，避免气体返流影响抽气效率。泵体的进出口采用法兰连接结构，从剖面可见入口位于泵腔上方，出口位于侧下方，这种流道设计能让转子旋转过程中，将入口处被携带的气体顺利推送至出口端，借助前级泵的抽力将气体排出。

　　设计这款泵的三维结构时，首先要确定的是转子的型线参数，双叶圆弧型线的加工难度相对更低，运行平稳性更易保障，转子的长径比直接决定泵的理论抽速，建模过程中需要反复校验转子啮合过程中的间隙均匀性，避免出现局部间隙过小导致运行卡滞，或是间隙过大造成容积效率下降的问题。泵腔的壳体采用夹层结构，从剖面能看到壳体的壁厚分层，这部分夹层可通冷却水，在抽除可凝性气体或是长时间连续运行时，带走泵体因气体压缩产生的热量，避免转子受热膨胀出现擦腔故障。两端的端盖集成了轴承安装位与轴封结构，轴承选用深沟球轴承搭配角接触轴承的组合，既能承受转子旋转的径向载荷，也能平衡齿轮啮合产生的轴向力，轴封采用骨架油封加迷宫密封的组合结构，避免轴承腔的润滑油渗入泵腔污染抽气介质，同时防止外界空气漏入真空侧影响极限真空度。

　　安装边界方面，这款泵的底部预留了标准的安装地脚孔位，进出口法兰的公称通径匹配同抽速等级的真空管路标准，安装时需要保证泵轴与前级泵、电机的连接同轴度误差控制在0.05mm以内，避免联轴器偏载造成轴承过早磨损。泵体的侧面预留了溢流阀安装接口，当进出口压差超过允许值时，溢流阀会自动打开泄压，防止泵体过载损坏。进出口的法兰密封面采用凸面结构，搭配O型橡胶密封圈就能满足真空密封要求，安装时不需要额外加工密封槽，降低现场配装的难度。

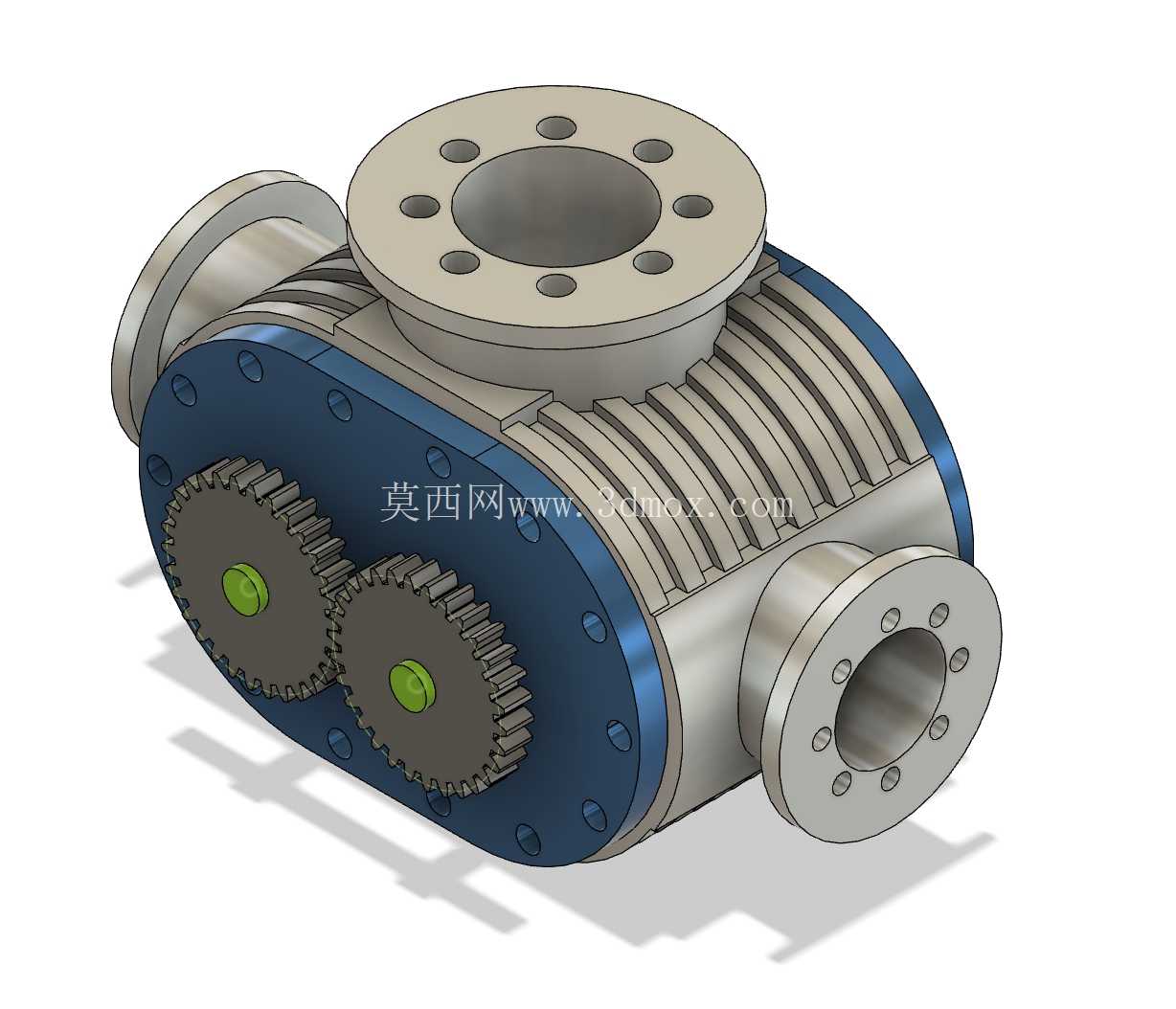

　　从结构细节来看，两个转子分别通过键连接固定在主动轴和从动轴上，轴端的同步齿轮采用斜齿设计，传动更平稳、噪音更低，齿轮侧的端盖预留了注油孔与油位观察窗，方便日常维护时检查齿轮箱的油位，及时补充润滑油。泵腔内壁的加工粗糙度要求达到Ra1.6以下，减少气体在壁面的粘附，同时降低转子旋转时的气体阻力。转子本身做了动平衡校正，平衡精度等级达到G2.5级，保证在额定转速下运行时振动值控制在允许范围内，不会对连接的真空管路造成额外振动载荷。

　　在实际选型适配时，这款结构的罗茨泵需要匹配抽速为其1/10~1/5的前级泵，避免前级抽速不足导致泵出口压力过高，引起转子过热故障。如果用于抽除含有粉尘的工艺气体，还需要在入口处加装粉尘过滤器，避免粉尘进入泵腔卡在转子与腔壁的间隙中，造成转子卡滞。建模过程中对所有配合间隙都做了参数化设置，可根据不同的抽速需求、不同的工作温度区间调整间隙值，比如用于高温工况的版本，需要适当放大转子与腔壁的间隙，抵消高温下的金属膨胀量；用于高洁净度要求的半导体工况，则可以适当缩小间隙，提升容积效率，降低气体返流率。
