智能温控气候室实验装置结构设计

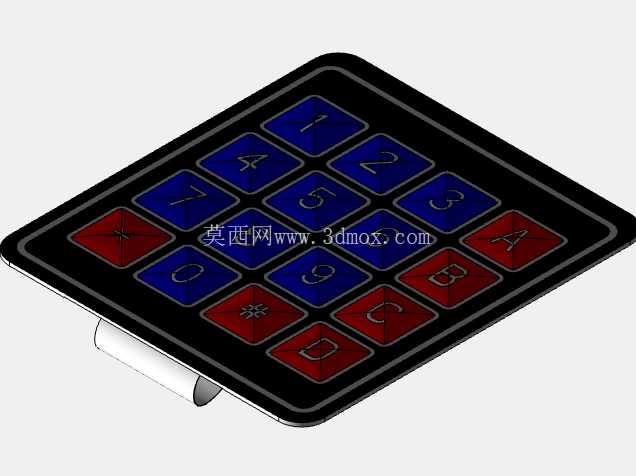

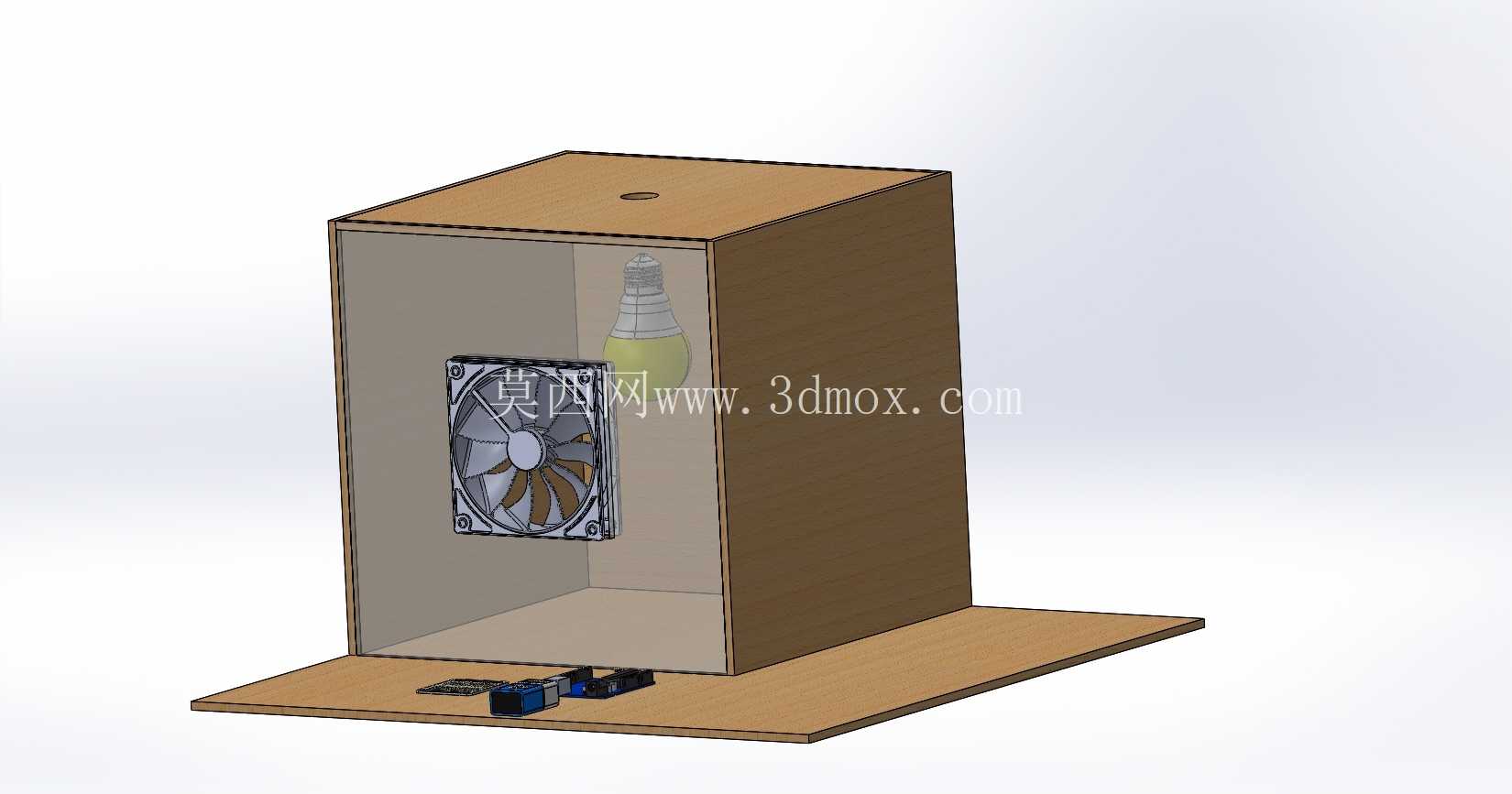

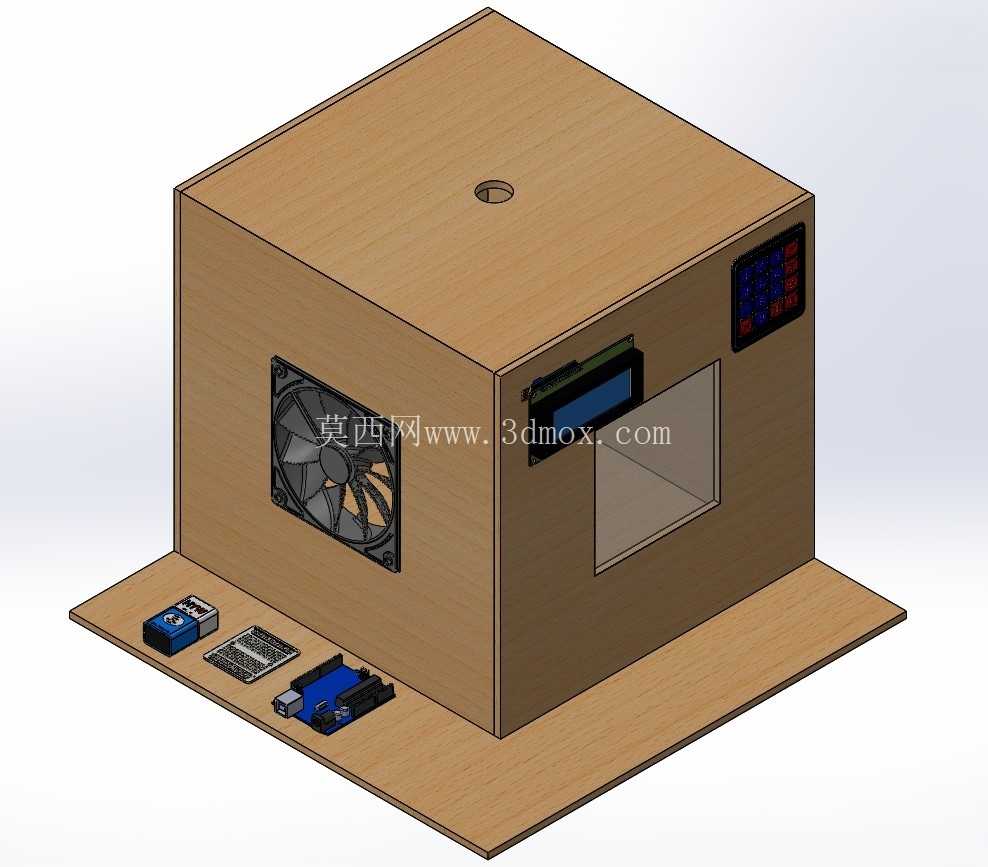

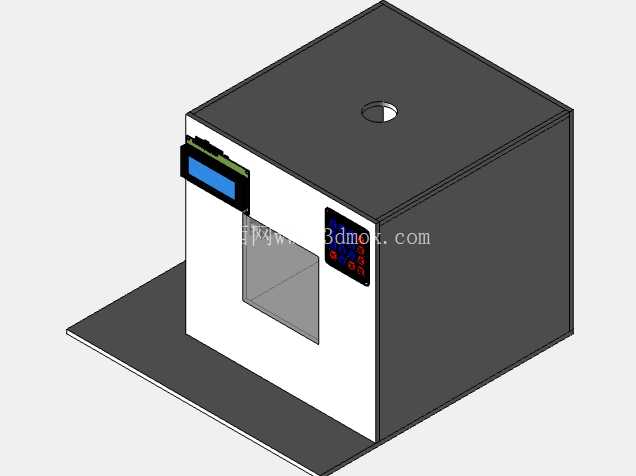

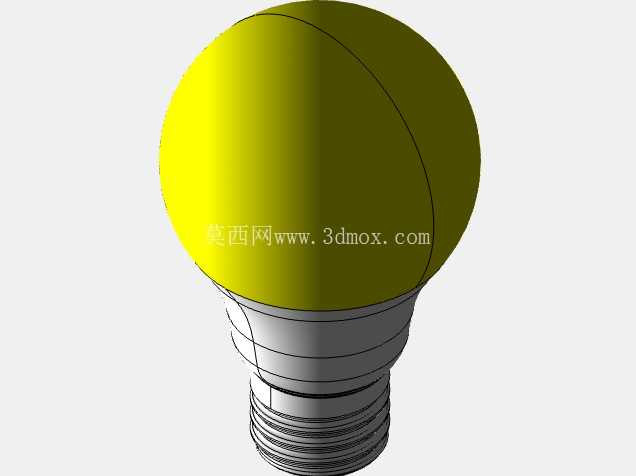

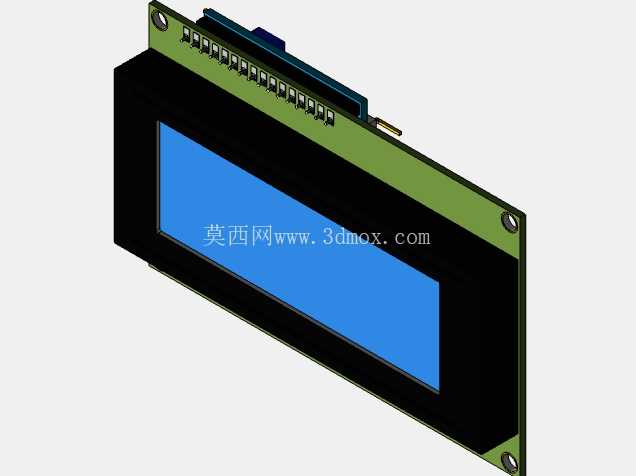

　　从功能实现逻辑来看，整套系统以LM35温度传感器作为温度采集端，实时采集腔体内部的实际温度数据，与用户通过矩阵键盘输入的目标温度值做比对，当腔体内温度低于设定阈值时，控制灯泡类热源的继电器吸合，热源启动升温；当温度高于设定阈值时，风扇控制继电器吸合，轴流风扇启动带动腔体内外空气循环实现降温，温度偏差超出安全范围时蜂鸣器触发声光提示，I2C接口的LCD显示屏实时显示当前温度、设定温度以及设备运行状态，整套控制逻辑形成完整的闭环温控链路。这套温控实验装置的核心应用场景面向小型环境模拟实验、电子类课程实训以及创客项目验证，可在封闭腔体内实现恒定温度环境的搭建，满足小尺寸样品恒温测试、温感元件校准、小型生物样本培育等场景的使用需求。装置主体采用立方体腔体结构，底部延伸出一体化安装平台，所有外置控制元件均布置在该平台区域，避免外接线路杂乱干扰腔体密封性能，腔体顶部预留的通孔可用于外接温感校准探头、加湿管路或者排气支路，适配不同实验场景的拓展需求。

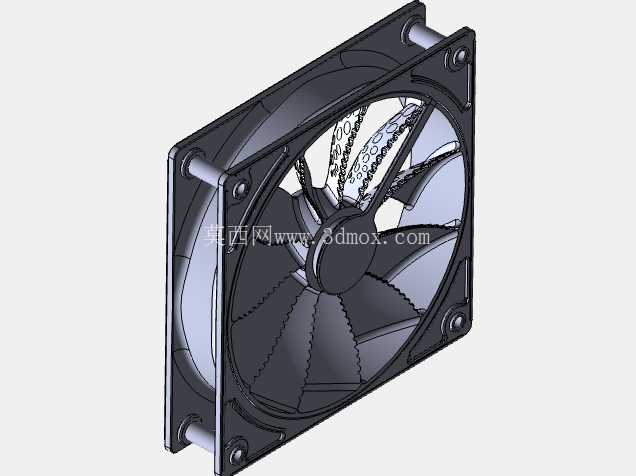

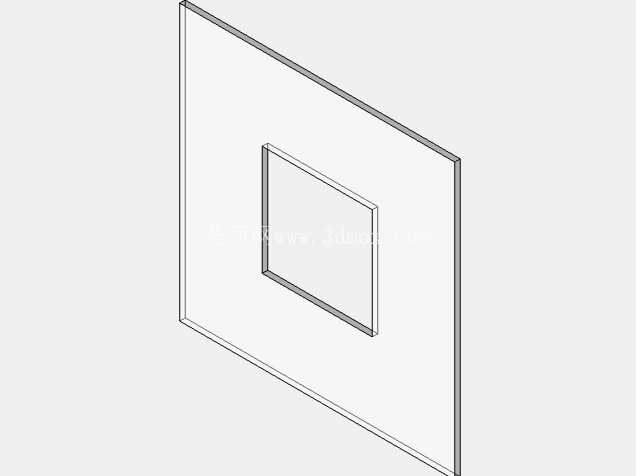

　　设计过程中优先考虑了元件安装的维护便利性，风扇采用嵌入式安装在腔体侧壁，通过四颗螺丝固定，预留的安装间隙可适配常规80mm规格轴流风扇，后期更换不同风量的风扇无需改动腔体开孔尺寸；显示屏与控制按键模块布置在腔体正面靠近观察窗的位置，操作人员无需俯身即可清晰读取数据、完成参数设置；观察窗采用嵌入式透明板材安装，与腔体内壁齐平，避免积灰同时减少温度死角，窗口尺寸刚好覆盖腔体内部核心区域，可直接观察内部样品状态与热源、风扇的运行情况。

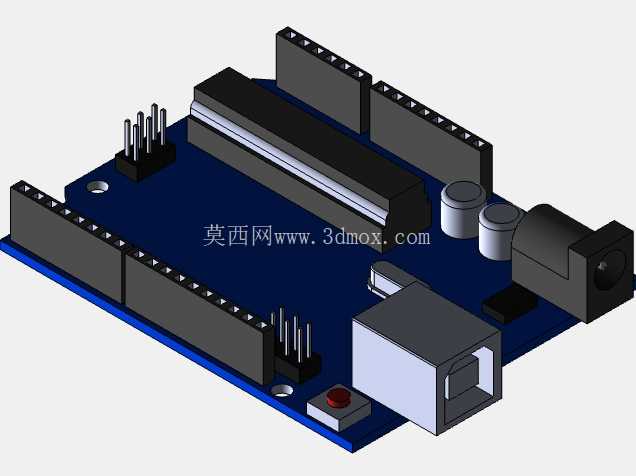

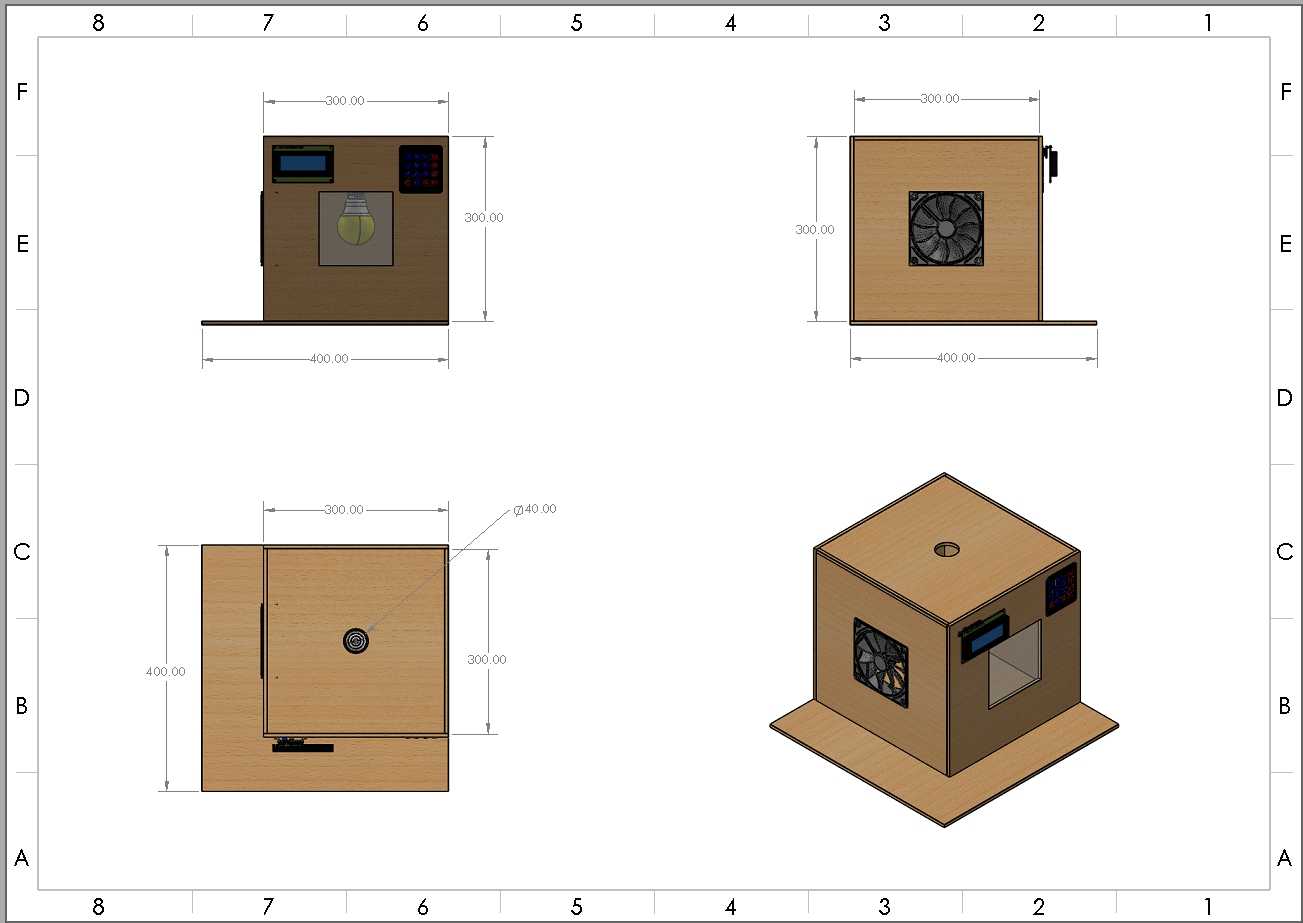

　　安装边界方面，腔体主体的长宽高比例控制在1.2:1:1.1，底部延伸平台的宽度为腔体宽度的0.4倍，平台上预留了arduino控制板、继电器模块、键盘模块的安装定位孔位，所有孔位均按照常用创客元件的安装尺寸设计，无需二次打孔即可完成元件固定；腔体侧壁的风扇开孔中心距离腔体底部高度为腔体总高度的1/3，该位置可保证风扇吹出的气流能够在腔体内形成完整的循环回路，避免热空气堆积在腔体顶部造成温度分层；正面观察窗的下沿距离底部平台高度为120mm，符合站立操作时的人眼视线高度，减少长时间观测的视觉疲劳。

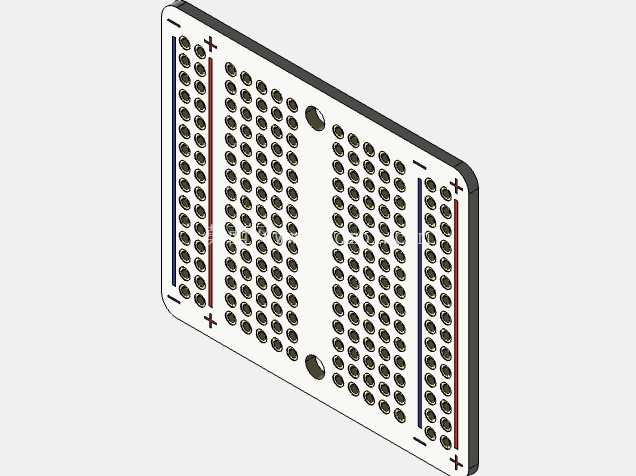

　　电路布线方面，所有内部走线均沿着腔体边角的走线槽布置，避免线路遮挡观察窗、干扰风扇转动，传感器的引线从腔体顶部的预留通孔穿出，通孔处设置有橡胶护圈，避免引线磨损同时减少腔体与外界的空气交换，提升温控效率。热源安装位置设置在腔体内部远离风扇的对角位置，配合风扇的气流方向可让热量快速均匀扩散到整个腔体，避免局部温度过高影响实验精度；蜂鸣器安装在显示屏侧边，出声孔朝向操作人员方向，报警提示音无需过大即可清晰传递。整套装置的结构设计兼顾了实训教学的拆装便利性与实验场景的实用性，所有外露元件均采用明装方式，学员可直观看到每个元件的安装位置与接线走向，便于理解整套温控系统的工作逻辑，同时腔体的密封性能经过针对性优化，在常规室温环境下，温控精度可控制在±1℃范围内，满足多数小型恒温实验的使用要求。
