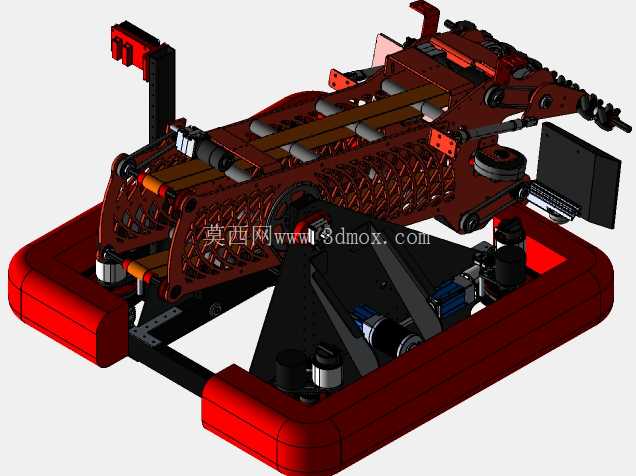

FRC竞赛旋转投射机械臂结构设计

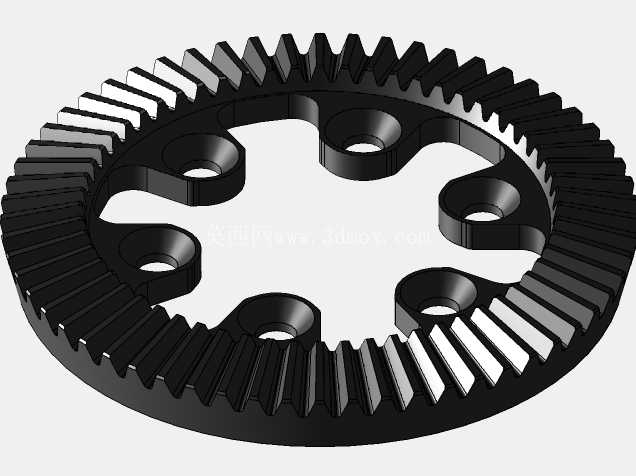

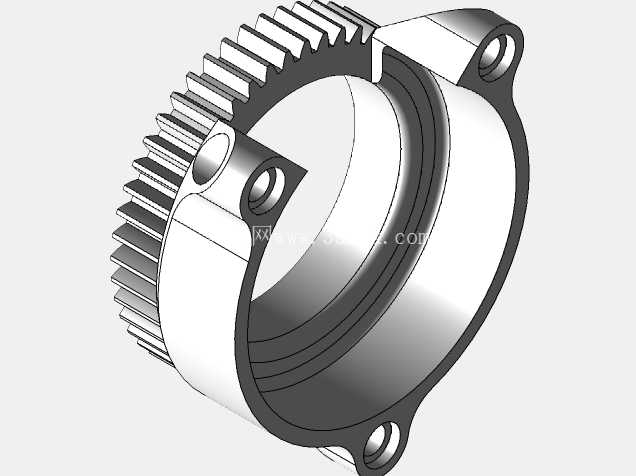

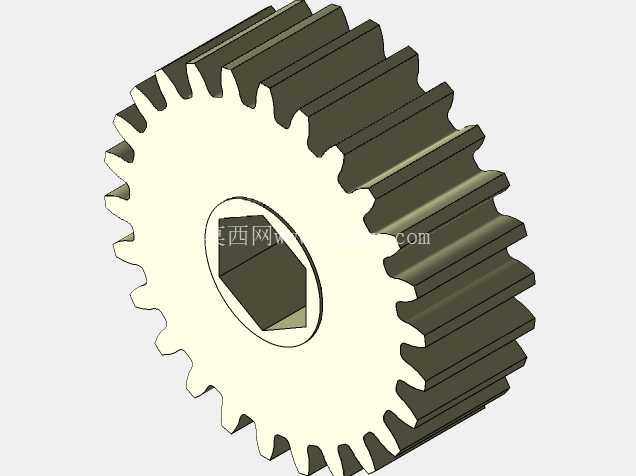

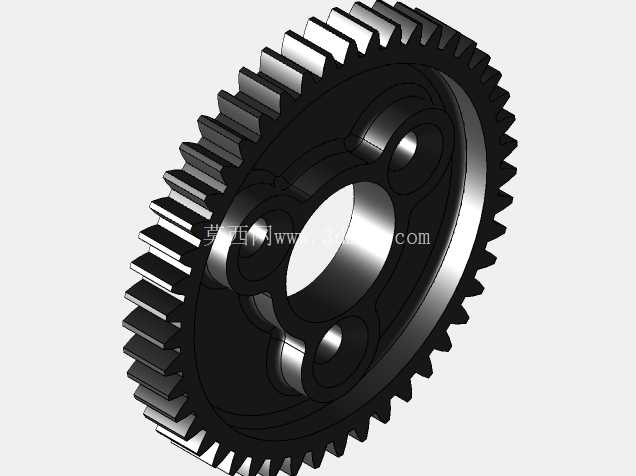

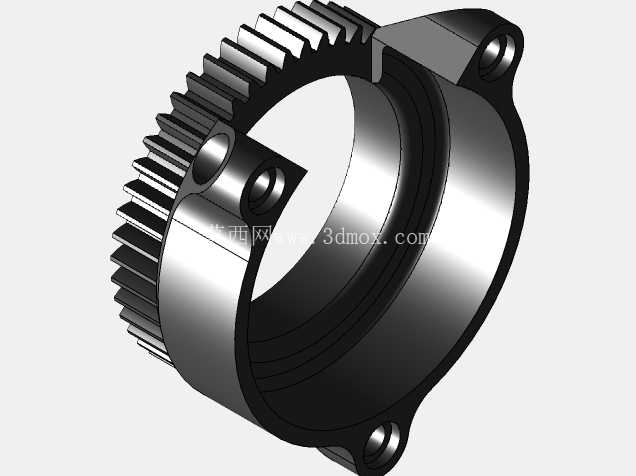

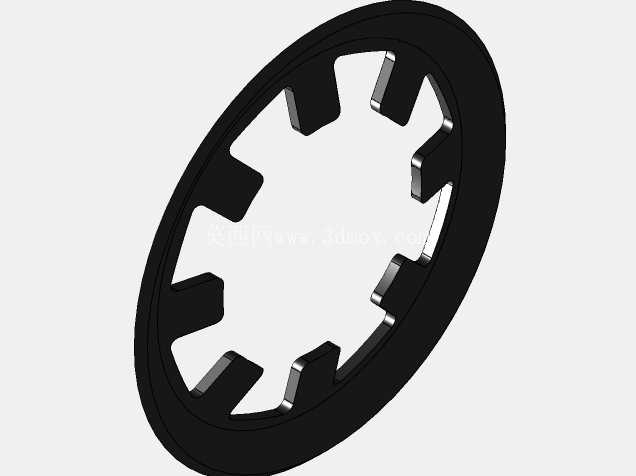

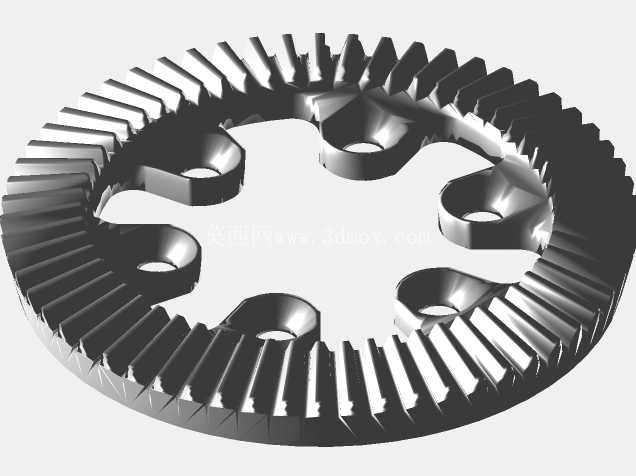

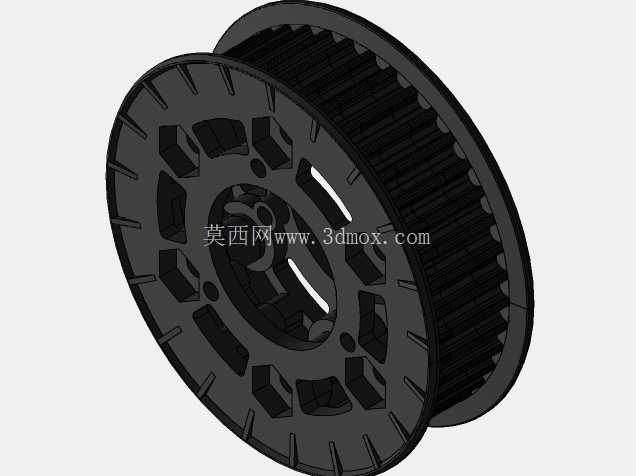

　　该结构面向竞技类机器人作业场景设计，核心承担物料拾取、定向投射的执行功能，整体采用半包裹式轮盘承载架构，将旋转传动、投射触发、物料承载模块集成在同一主体框架内，减少外置管线与零散连接件的外露风险，适配赛场内高速移动、频繁转向、碰撞接触的复杂工况。从功能实现逻辑来看，中心带齿状卡槽的轮盘为核心传动承载部件，齿形轮廓经过啮合间隙校核，可与驱动齿轮形成稳定的传动配合，旋转过程中不会出现跳齿、卡滞问题，轮盘的中空设计既减轻了整体结构自重，也为内部走线、传感器安装预留了充足空间，避免运动过程中管线拉扯断裂。

　　主体外侧的半圆弧护罩采用一体化折弯成型结构，与底部矩形安装基座平滑过渡，护罩的弧度完全匹配轮盘的旋转外径，两者之间预留0.8mm的均匀间隙，既可以阻挡赛场内的碎屑、杂物进入传动区域，也不会对轮盘的高速旋转产生摩擦干涉。底部延伸出的多组平行导向弹片为物料定位结构，每片弹片的厚度、伸出长度、倾斜角度都经过反复调试，弹片之间的间距适配对应规格物料的外形尺寸，物料进入导向区域后可自动滑入待投射位置，不需要额外的定位气缸或夹爪机构，简化了驱动回路的设计，也降低了整体结构的故障概率。

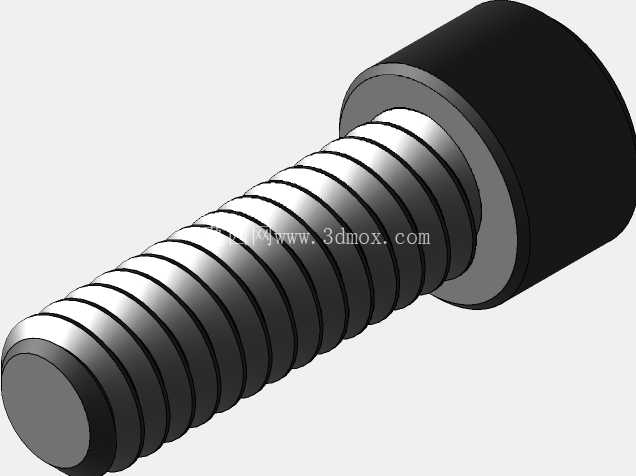

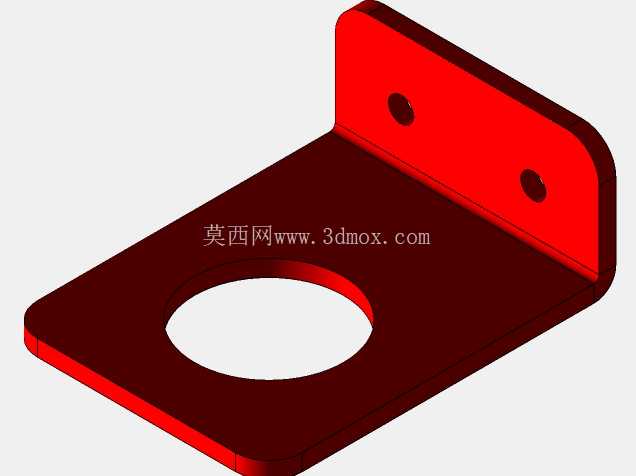

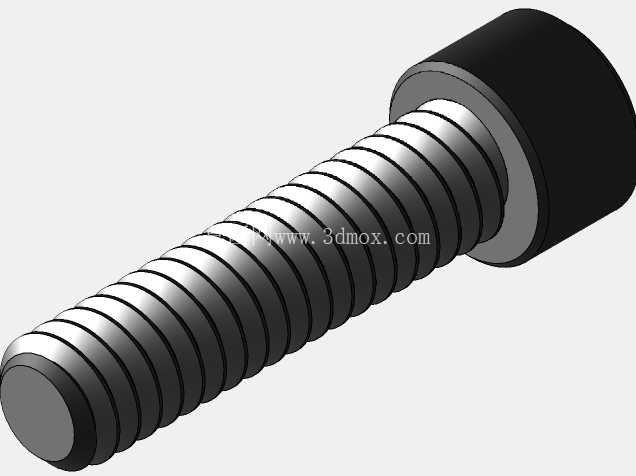

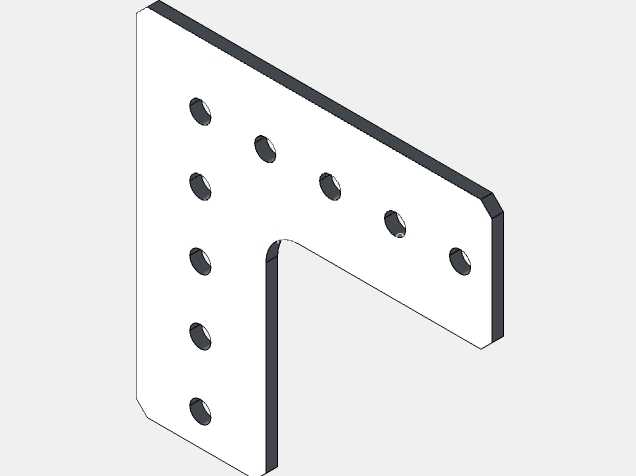

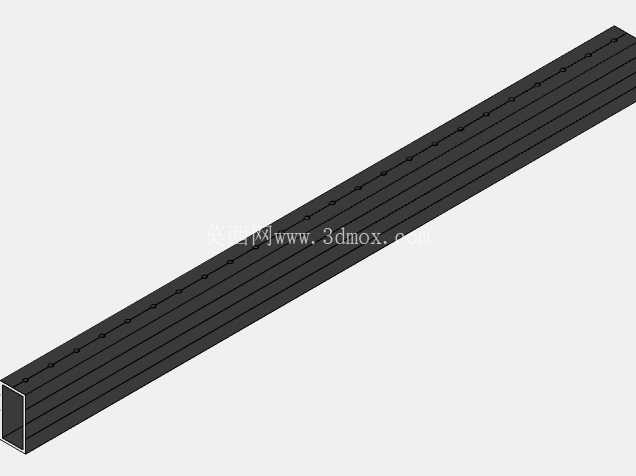

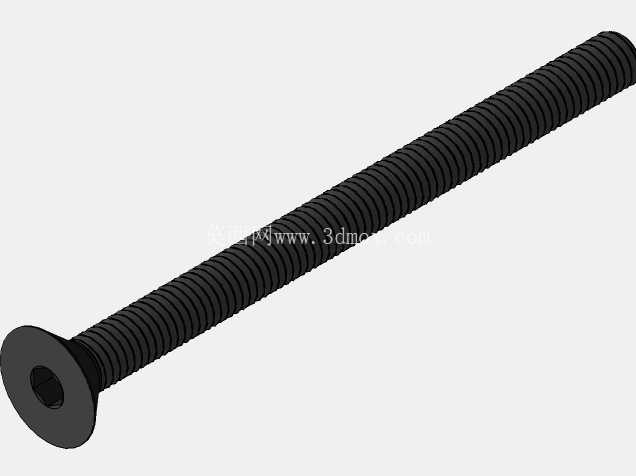

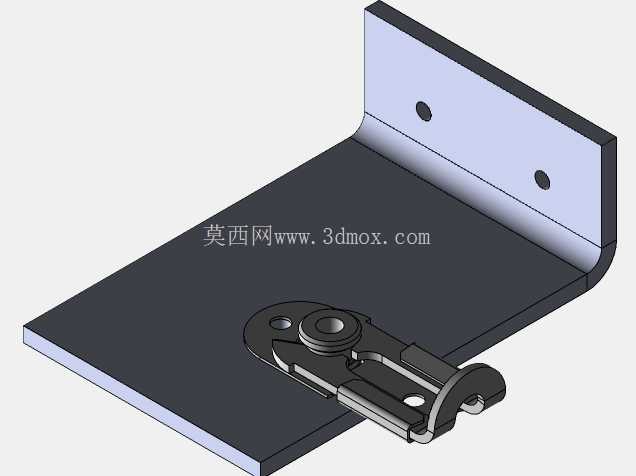

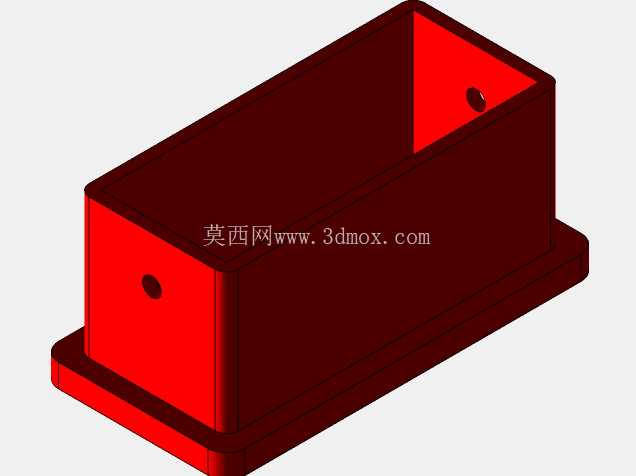

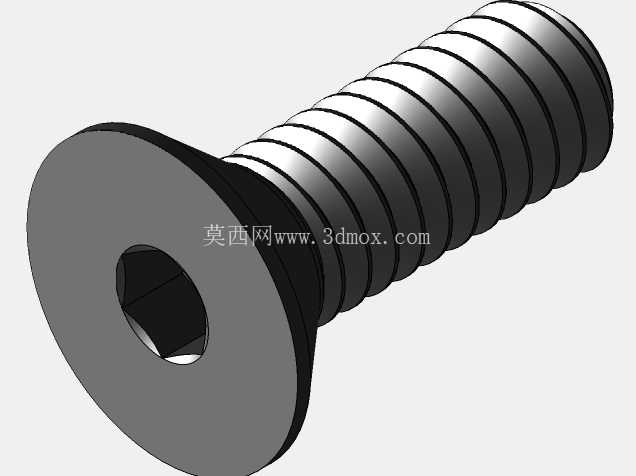

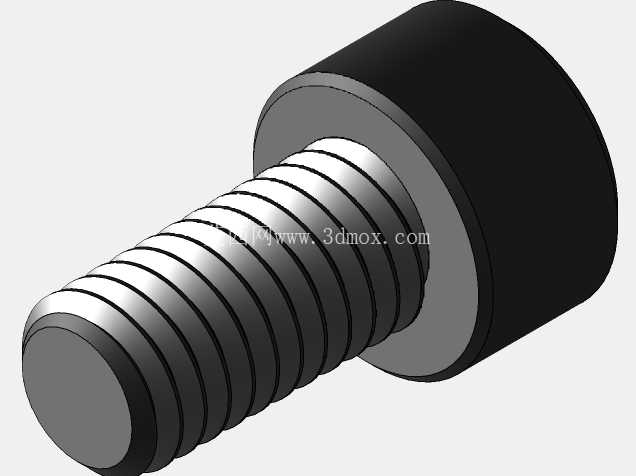

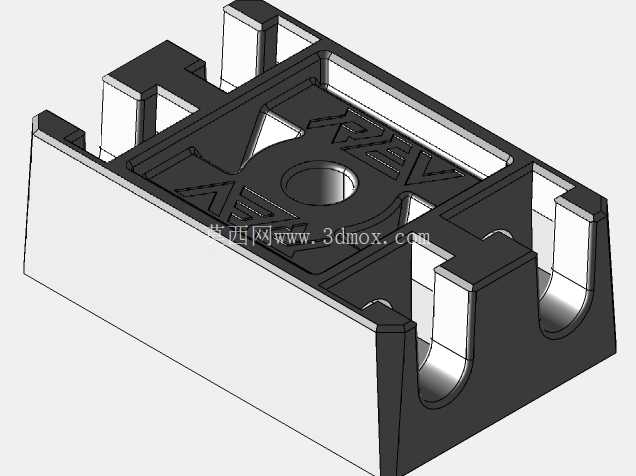

　　安装边界方面，底部矩形基座预留了标准的安装孔位，孔位间距匹配FRC竞赛机器人的通用铝型材安装框架，可直接通过螺栓固定在机器人底盘的指定位置，不需要额外制作转接板；整体结构的重心落在基座中心区域，高速旋转投射时不会产生过大的偏心力矩，减少对底盘行走稳定性的影响。设计过程中优先考虑了易维护性，所有外露连接件都采用标准规格的紧固件，赛场出现故障时可快速拆卸更换损坏部件；护罩与基座采用卡扣加螺栓的双重固定方式，日常维护时拆开卡扣即可快速检查内部传动结构的磨损情况，不需要完全拆解整个部件。

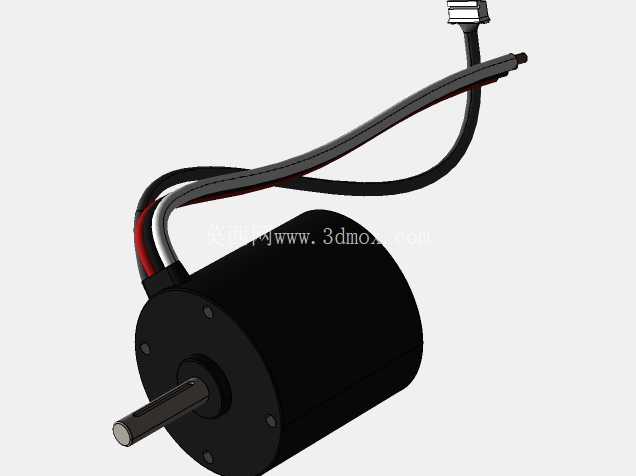

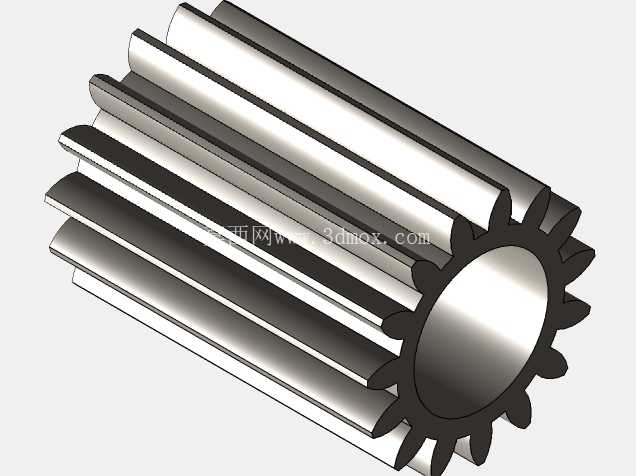

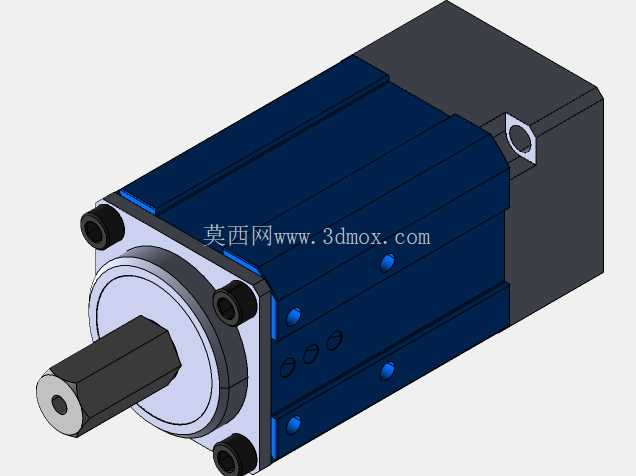

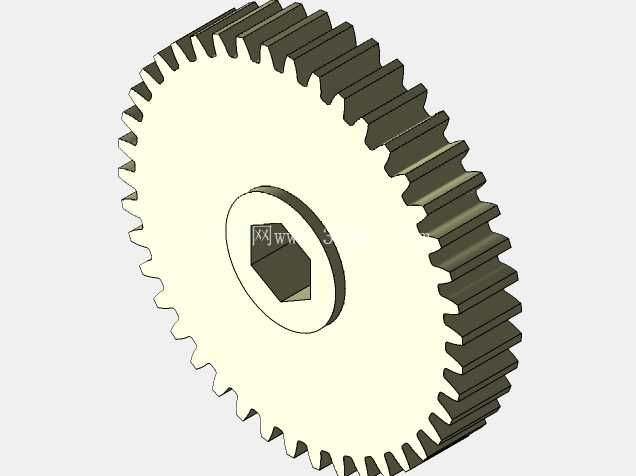

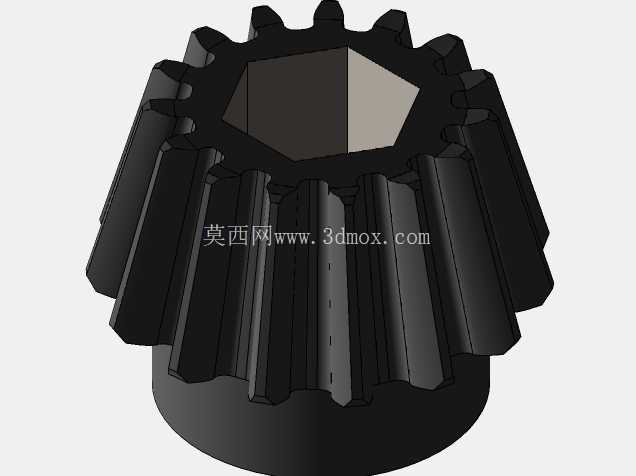

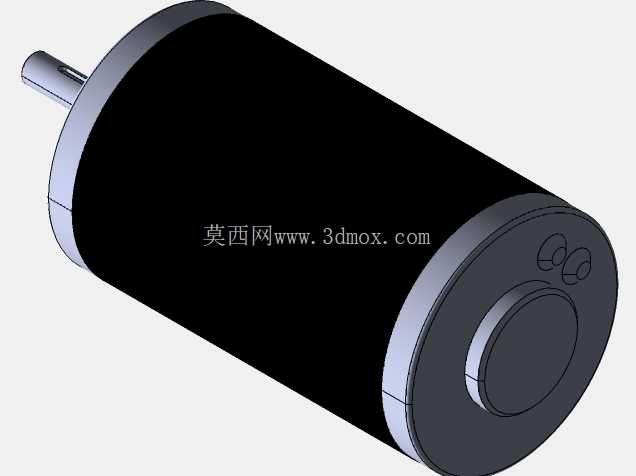

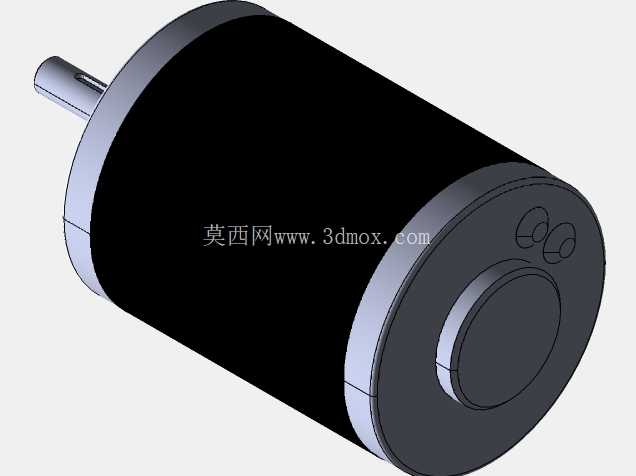

　　传动路径的设计尽量缩短了动力传递链路，驱动源直接对接中心轮盘的传动接口，减少了中间传动齿轮的数量，既提升了传动效率，也降低了传动间隙带来的投射精度误差；导向弹片采用弹性耐磨材质制作，长期与物料接触摩擦不会出现过度磨损或形变，保证物料定位的一致性。结构的所有棱角位置都做了圆角过渡处理，避免赛场碰撞时出现结构开裂，也防止尖锐边角剐蹭其他设备或线缆；整体外形没有突出的外置部件，移动过程中不会与赛场内的其他障碍物产生勾挂。从实际作业逻辑来看，轮盘旋转到指定角度时触发投射动作，配合底部导向结构的定位，可将物料按照预设轨迹投射到目标区域，旋转速度可根据投射距离灵活调整，适配不同赛场的战术需求；结构的自重控制在合理区间，不会给机器人底盘带来过大的负载压力，同时保留了足够的结构强度，承受常规碰撞冲击时不会出现结构变形或部件脱落。
