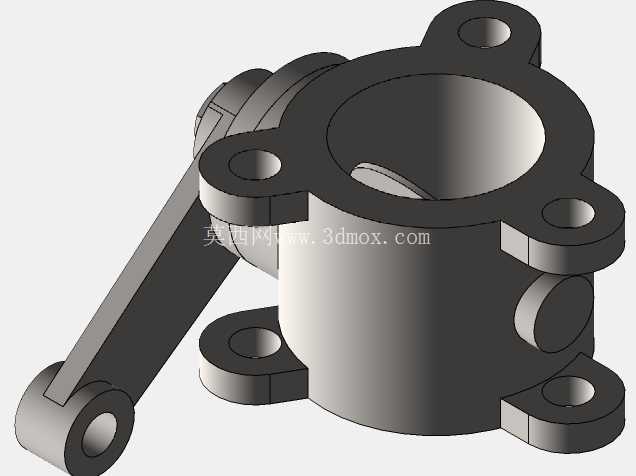

带手动操作手柄的法兰式蝶阀结构

　　这款蝶阀结构主要面向中小口径工业管路的通断与流量调节场景，常见于给排水管网、暖通空调循环系统、普通化工介质输送、轻工生产物料管路等工况，可适配常温清水、低浓度腐蚀性流体、压缩空气等多种常规介质，在管路系统中承担截断介质通路、调节管路流量的核心作用，相比同口径闸阀、截止阀，其结构长度更短，安装占用空间更小，启闭操作力矩更低，适合安装位置紧凑、操作空间有限的管路节点。

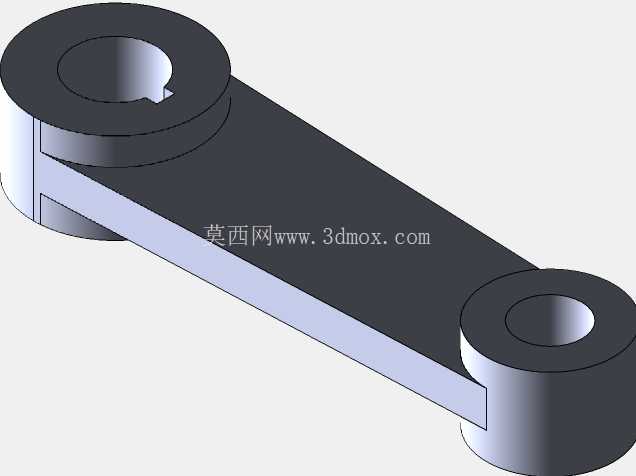

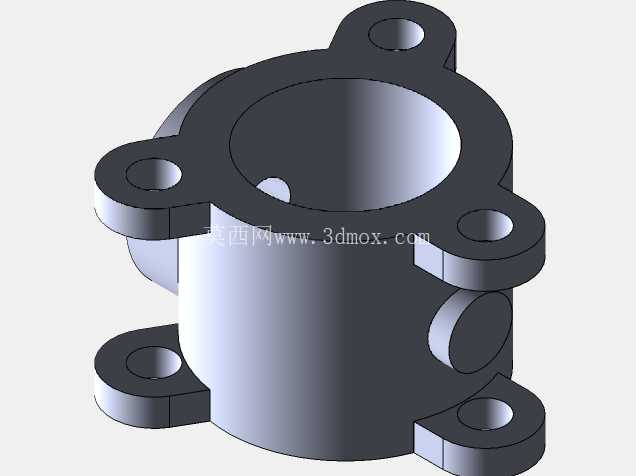

　　从功能特性来看，该蝶阀采用中线型密封结构设计，阀板绕阀杆轴线做90度回转即可完成全开至全关的动作，手动操作手柄直接与阀杆上端连接，无需额外减速机构，操作人员可直接扳动手柄完成启闭操作，手柄上可配套设置档位定位结构，能够将阀板锁定在0-90度区间的任意开度位置，满足不同工况下的流量调节需求。阀体采用一体式铸造结构，整体刚性充足，可承受常规管路的工作压力，避免长期使用过程中出现阀体变形导致的密封失效问题。法兰连接端采用多耳式法兰结构，相比传统圆形整周法兰，在保证连接强度的前提下有效降低了阀体整体重量，减少了材料消耗，同时法兰上的安装孔位按照通用管路法兰标准排布，可直接与同压力等级的标准管路法兰配对安装，无需额外制作过渡连接件，降低现场安装的适配成本。

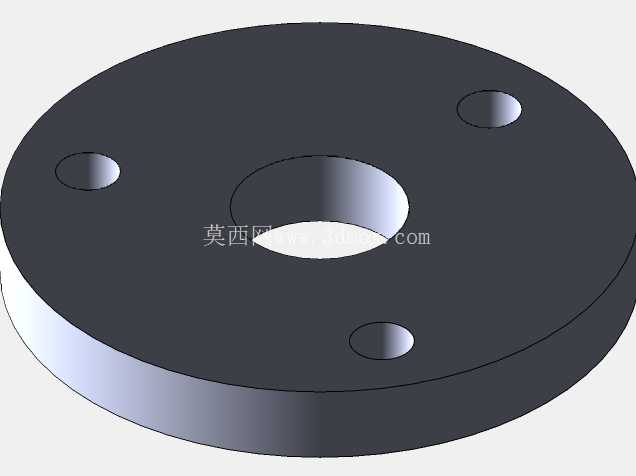

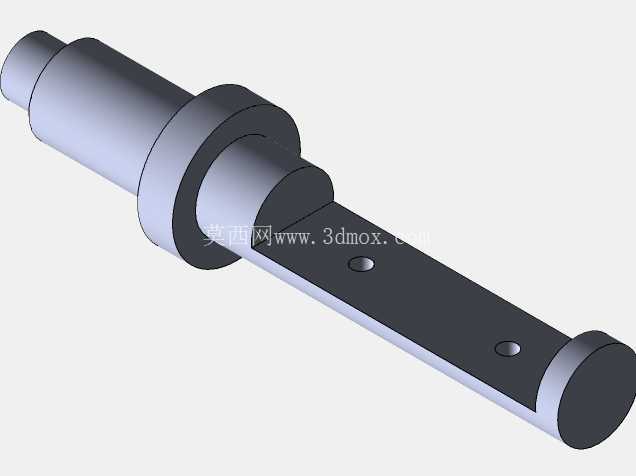

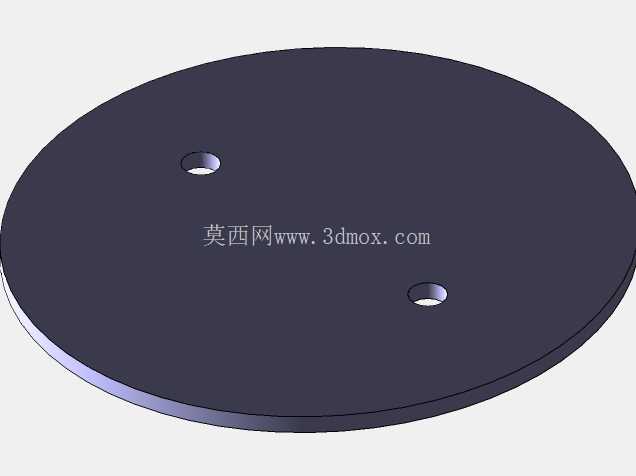

　　设计过程中优先考虑了安装边界的适配性，阀体的结构长度严格遵循对应通径蝶阀的安装尺寸规范，确保安装后不会出现管路轴向尺寸错位的问题；法兰端的密封面采用平面密封结构，可适配橡胶垫片、四氟垫片等多种常用密封垫片，满足不同介质工况下的密封要求。阀杆与阀体之间设置有密封填料腔，可通过压盖压紧填料实现阀杆处的动密封，避免介质从阀杆转动间隙处泄漏，填料更换无需将整个阀门从管路上拆下，仅需在管路泄压状态下即可完成填料更换操作，降低后期维护的工作量。阀板采用流线型圆弧结构，全开状态下介质流通阻力小，不会产生明显的管路压损，同时阀板与密封面的接触压力均匀分布，可保证长期启闭操作后的密封可靠性，避免局部磨损过快导致的内漏问题。

　　在实际安装应用中，该蝶阀可水平安装、垂直安装甚至倾斜安装，不受管路走向的限制，安装时仅需保证两侧法兰同轴度偏差在允许范围内，均匀拧紧法兰连接螺栓即可，无需额外调整阀门内部结构。操作过程中，手动手柄的操作力经过杠杆比优化，普通操作人员无需借助加力杆即可完成全压差下的启闭操作，避免操作力矩过大导致的操作困难。阀体外表面无多余的突出结构，安装后不会占用过多的管路周边空间，适合在密集排布的管路群中安装使用，后期维护时仅需定期检查阀杆密封状态、手柄定位可靠性以及法兰连接螺栓的紧固情况即可，日常维护成本较低。针对不同的介质工况，可通过更换密封件材质适配更高的温度或腐蚀性要求，整体结构具备较强的工况适配能力，能够覆盖多数常规工业管路的控制需求。
