带流量模拟分析的内螺纹连接球阀结构

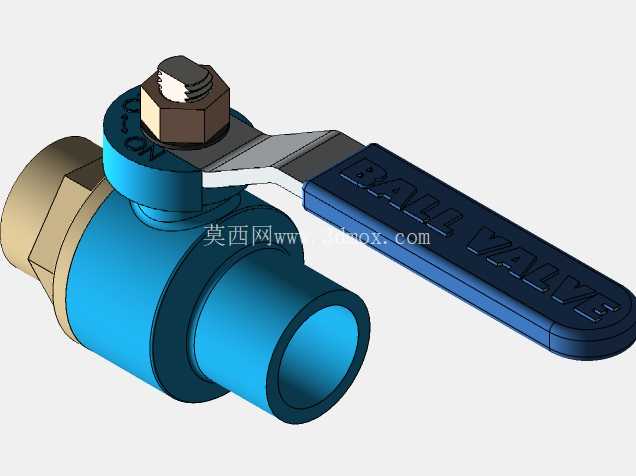

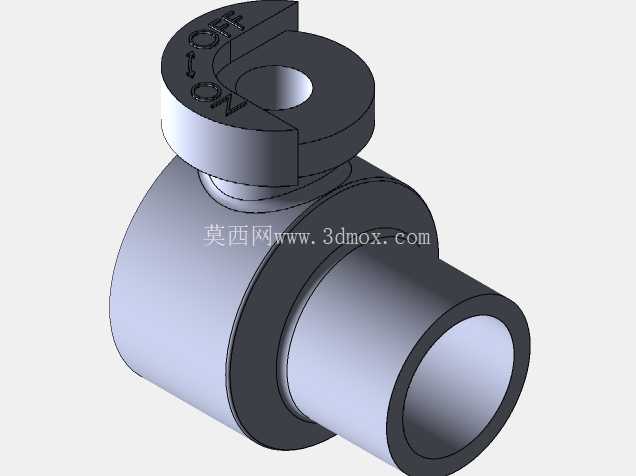

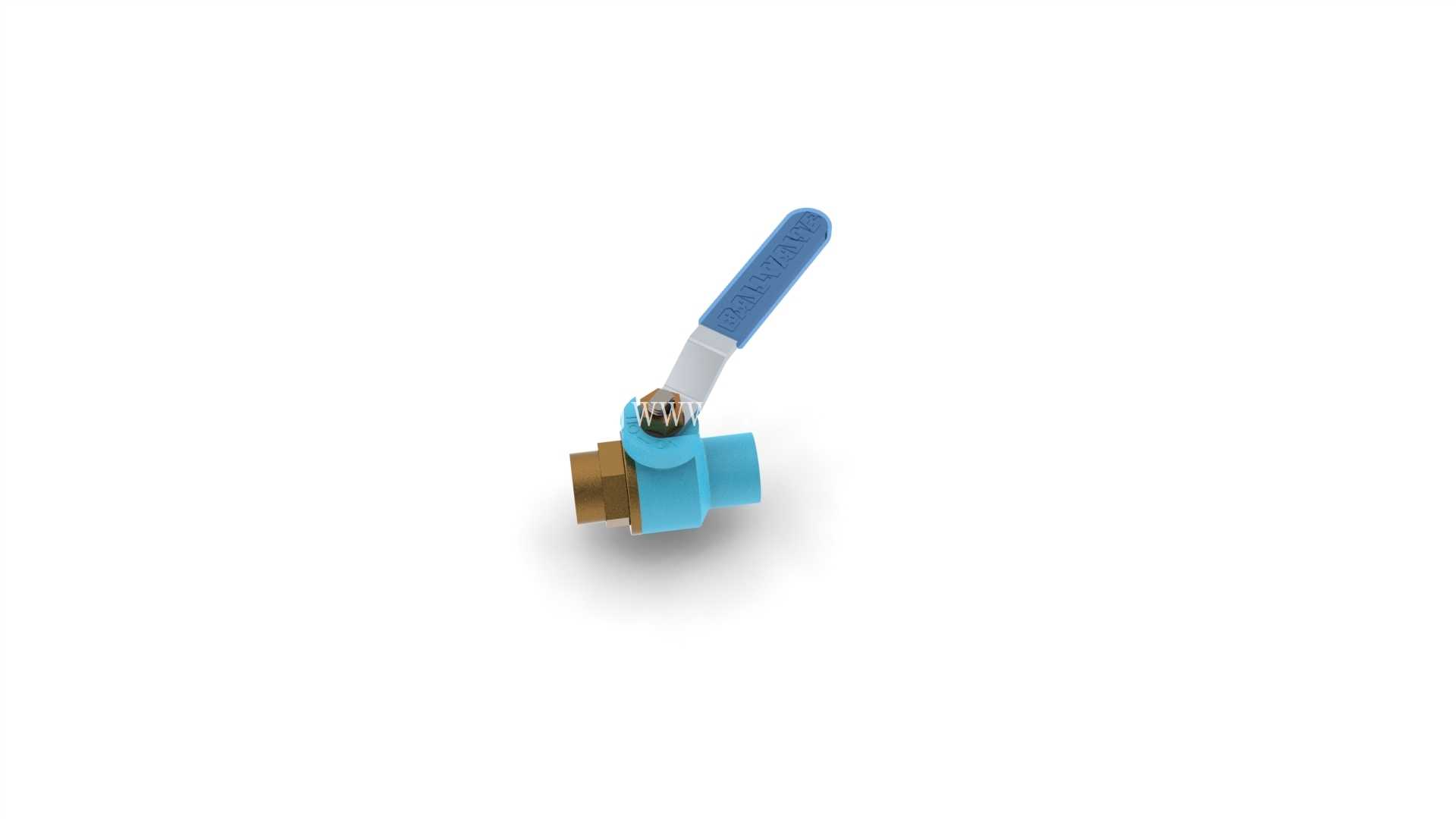

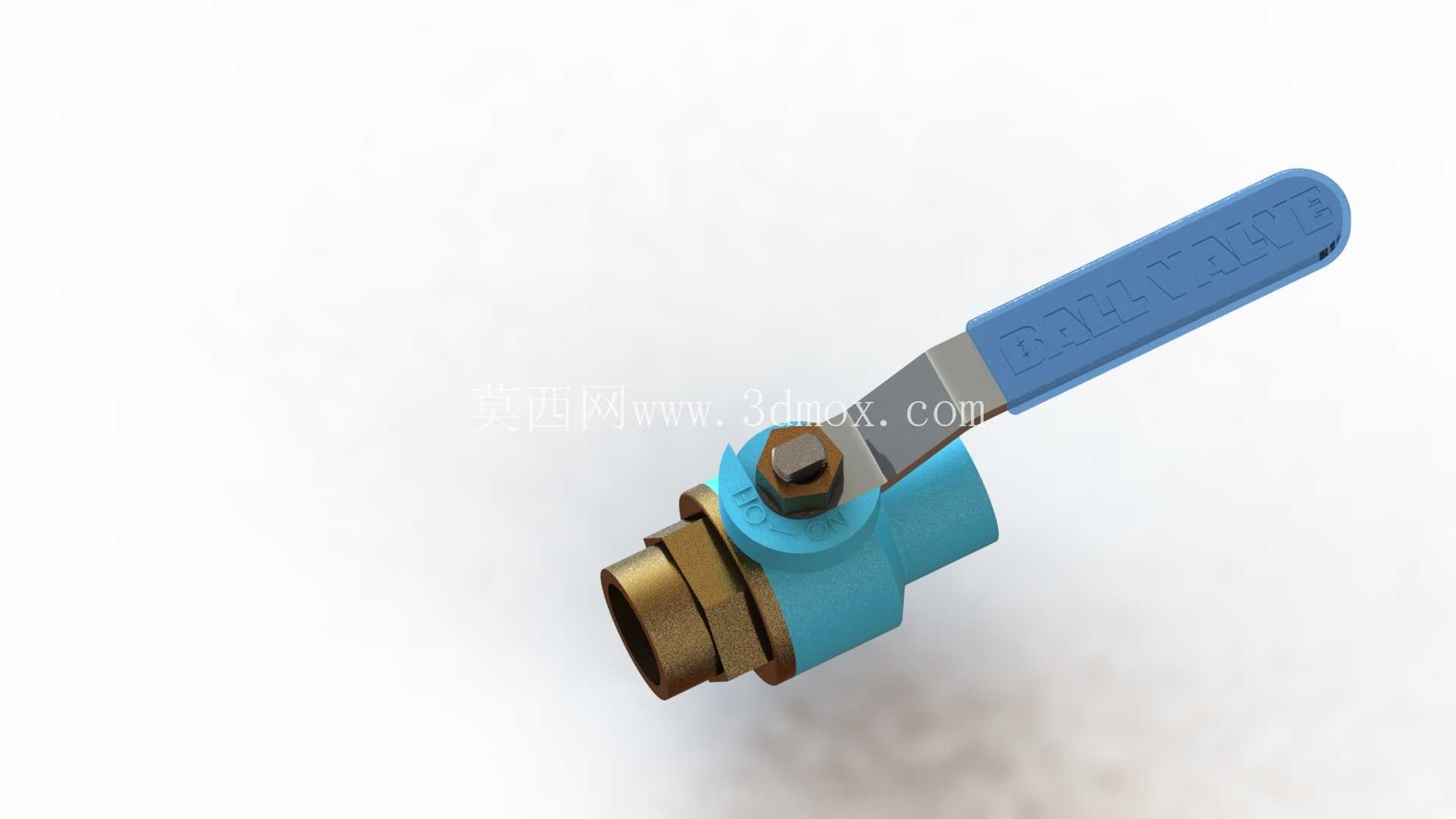

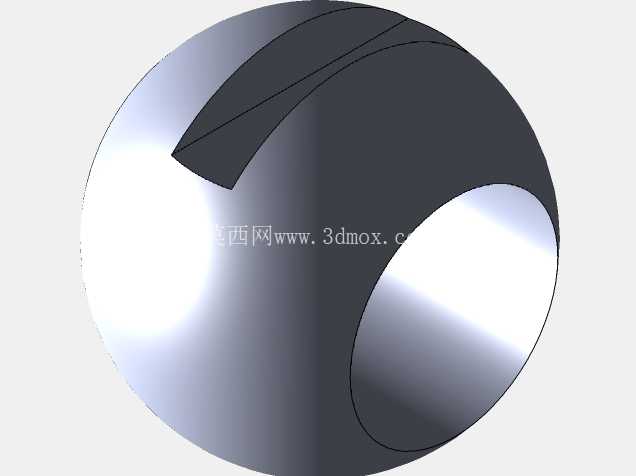

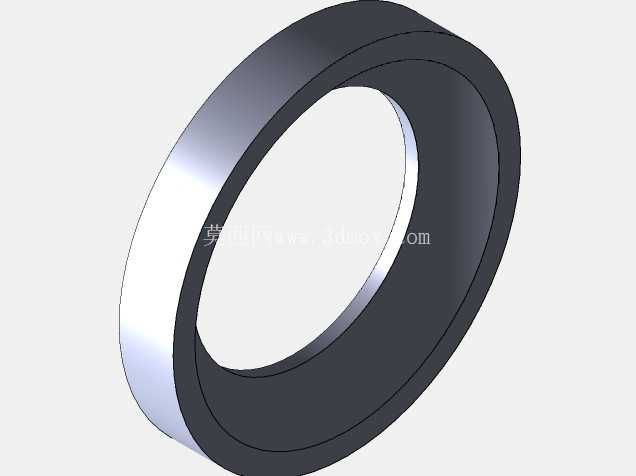

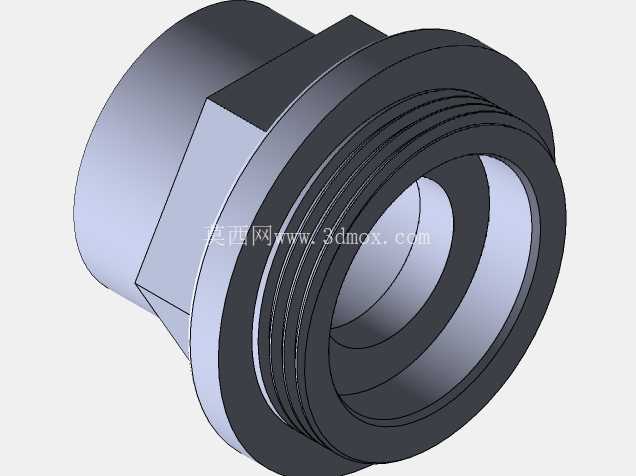

　　在民用给排水、小型化工流体输送、暖通空调循环管路、设备冷却回路等场景中，手动球阀是应用频次极高的通断控制元件，这款球阀采用两片式阀体结构，两端为内螺纹连接接口，适配常规低压流体输送管路的安装需求，无需额外焊接法兰，通过管螺纹即可完成与管路的快速对接，安装边界紧凑，适合空间受限的设备内部管路排布。从结构设计逻辑来看，这款球阀的核心密封副采用金属球芯搭配弹性密封座的结构，球芯开有与管路通径一致的直流道，全开状态下流道无明显缩径，流体经过时的局部阻力损失远小于截止阀、闸阀类产品，这也是其在需要频繁通断、要求低流阻的回路中被广泛选用的核心原因。

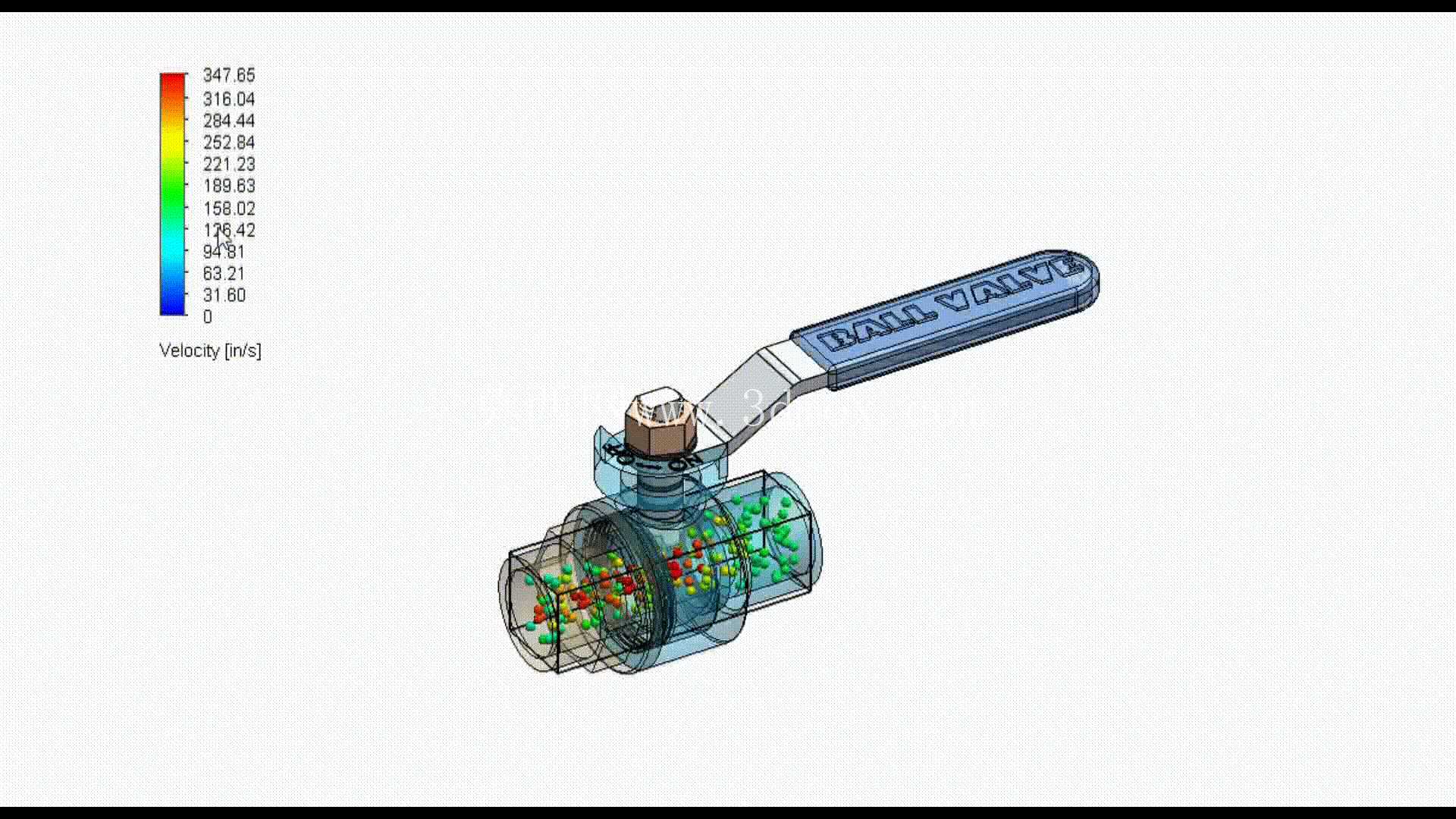

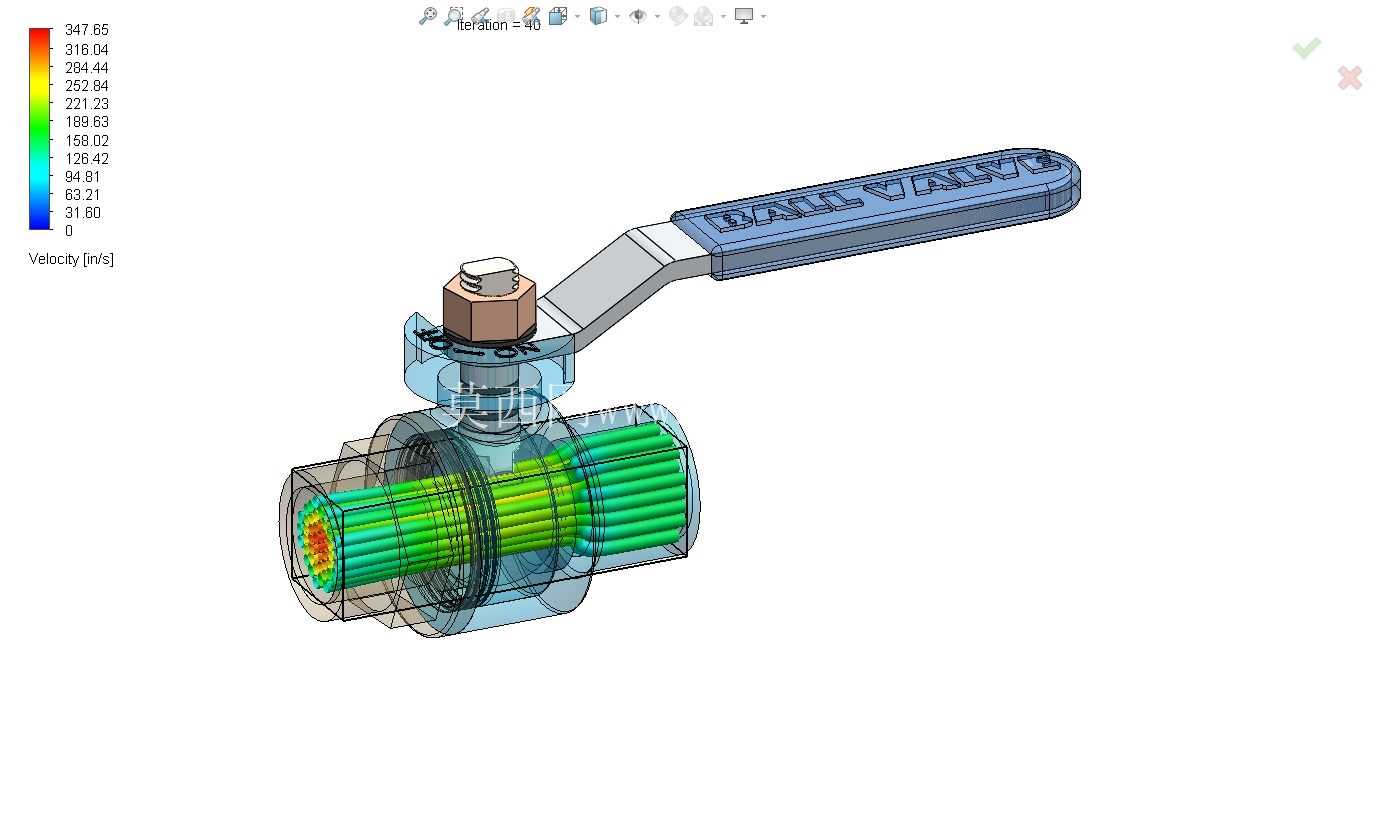

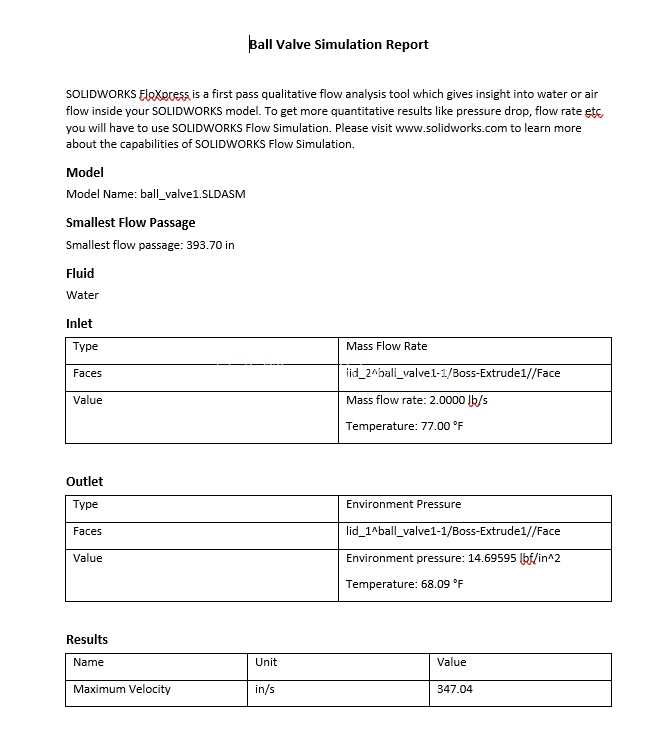

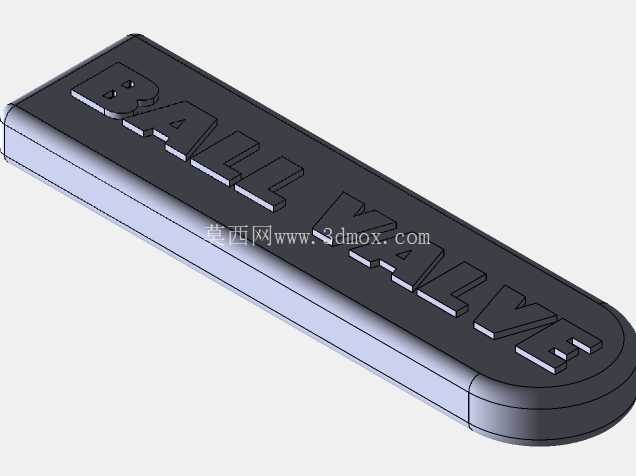

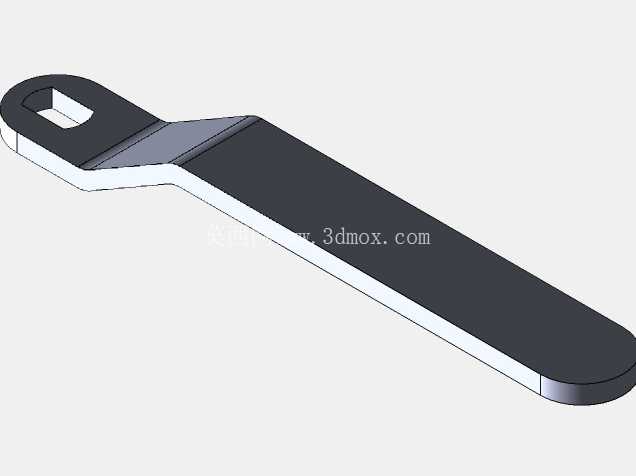

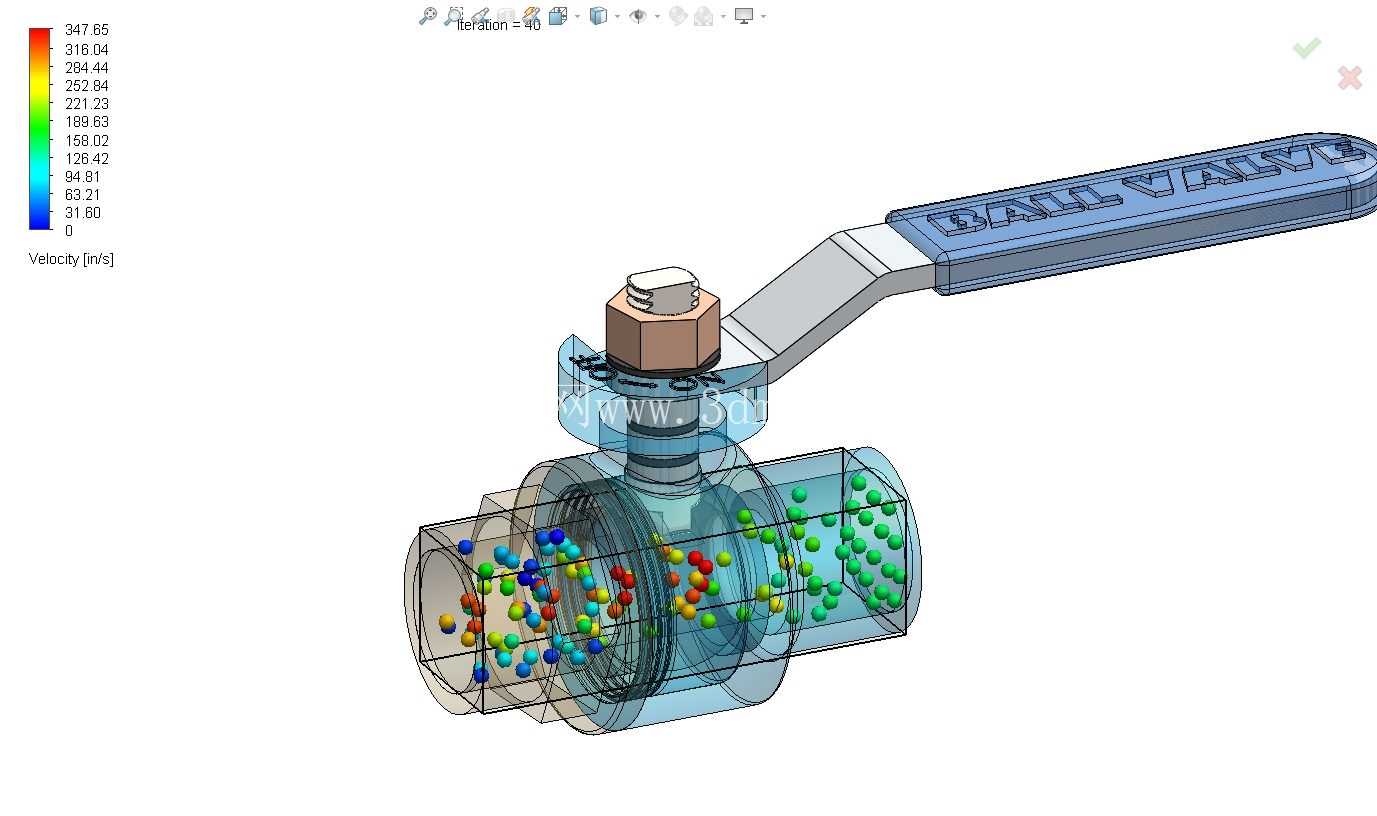

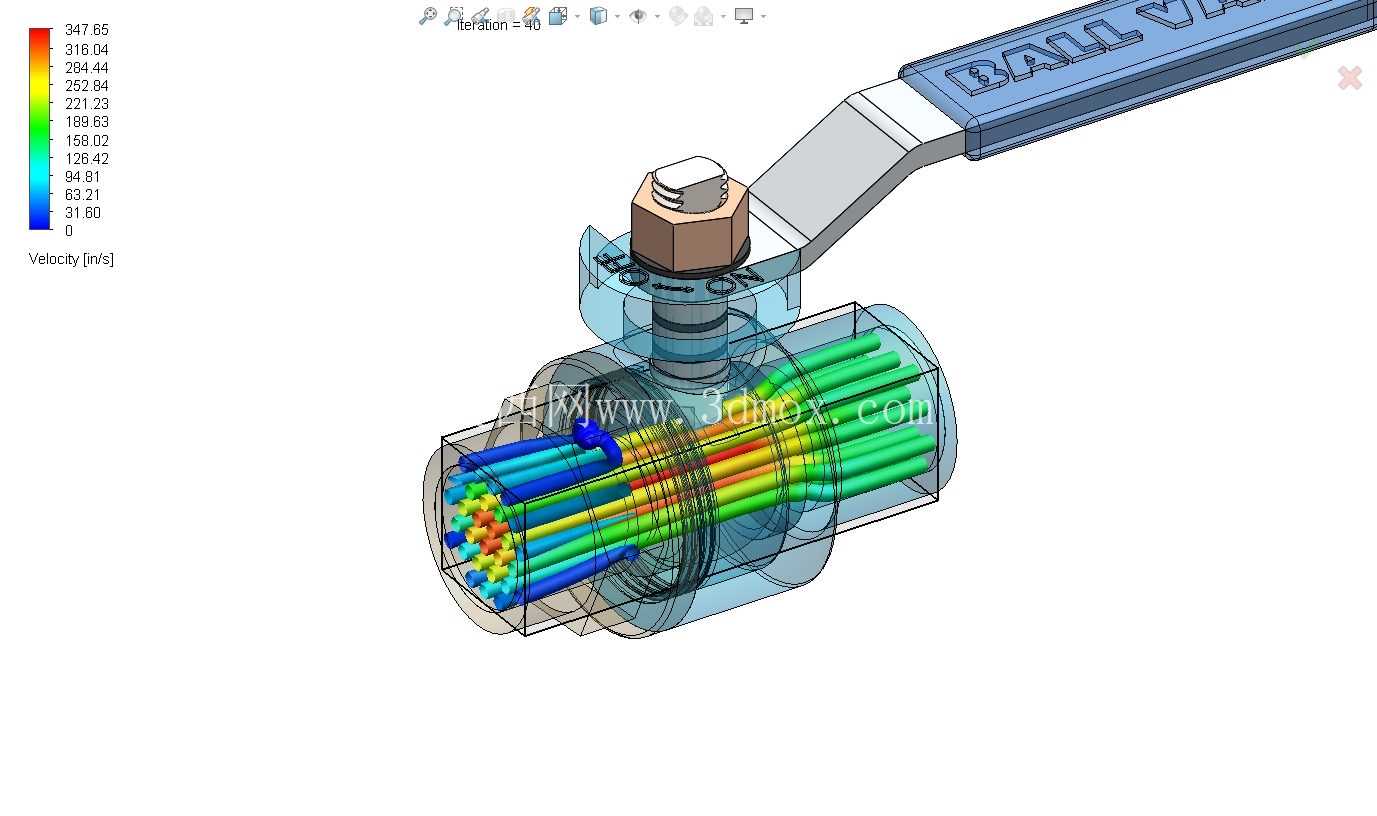

　　手柄采用扁平加长的杠杆式结构，操作时只需旋转90度即可完成全开与全关的状态切换，手柄表面做了防滑纹理处理，即使操作人员佩戴劳保手套也能稳定施力，不会出现打滑问题，阀杆与阀体之间设置了多级密封填料，避免阀杆转动位置出现流体外漏，同时阀杆设置了防冲出结构，即使管路内部存在压力波动，也不会将阀杆从阀体内部顶出，保障使用过程中的密封可靠性。在设计过程中，针对这款球阀的内部流场做了专项的流体仿真分析，通过模拟额定流量下的流体流速分布，可以看到流体进入阀腔后，在球芯流道入口处存在小范围的流速梯度变化，主流区域流速分布均匀，在球芯出口位置没有出现明显的涡流区，这一结果验证了流道结构设计的合理性，能够有效降低流体经过阀门时的压力损失，同时避免长期涡流冲刷导致的密封座局部冲蚀磨损，延长阀门的实际使用寿命。

　　从安装尺寸来看，这款球阀的整体轴向长度符合常规内螺纹球阀的安装尺寸规范，阀体最大外径控制在合理范围内，手柄旋转时的最大回转半径不会超出阀体两侧过多，在并排布置多组阀门的管路排布中，不会出现手柄干涉的问题，安装时只需保证两端螺纹的同轴度，按照标准扭矩拧紧即可，无需额外调整安装角度。在实际选型应用中，这款球阀适用于水、轻质油品、无强腐蚀性的气体等介质的通断控制，不适用于调节工况——因为球阀在半开状态下，球芯密封座会受到高速流体的直接冲刷，很容易造成密封面损坏，导致内漏问题，这也是结构设计阶段就明确的使用边界。

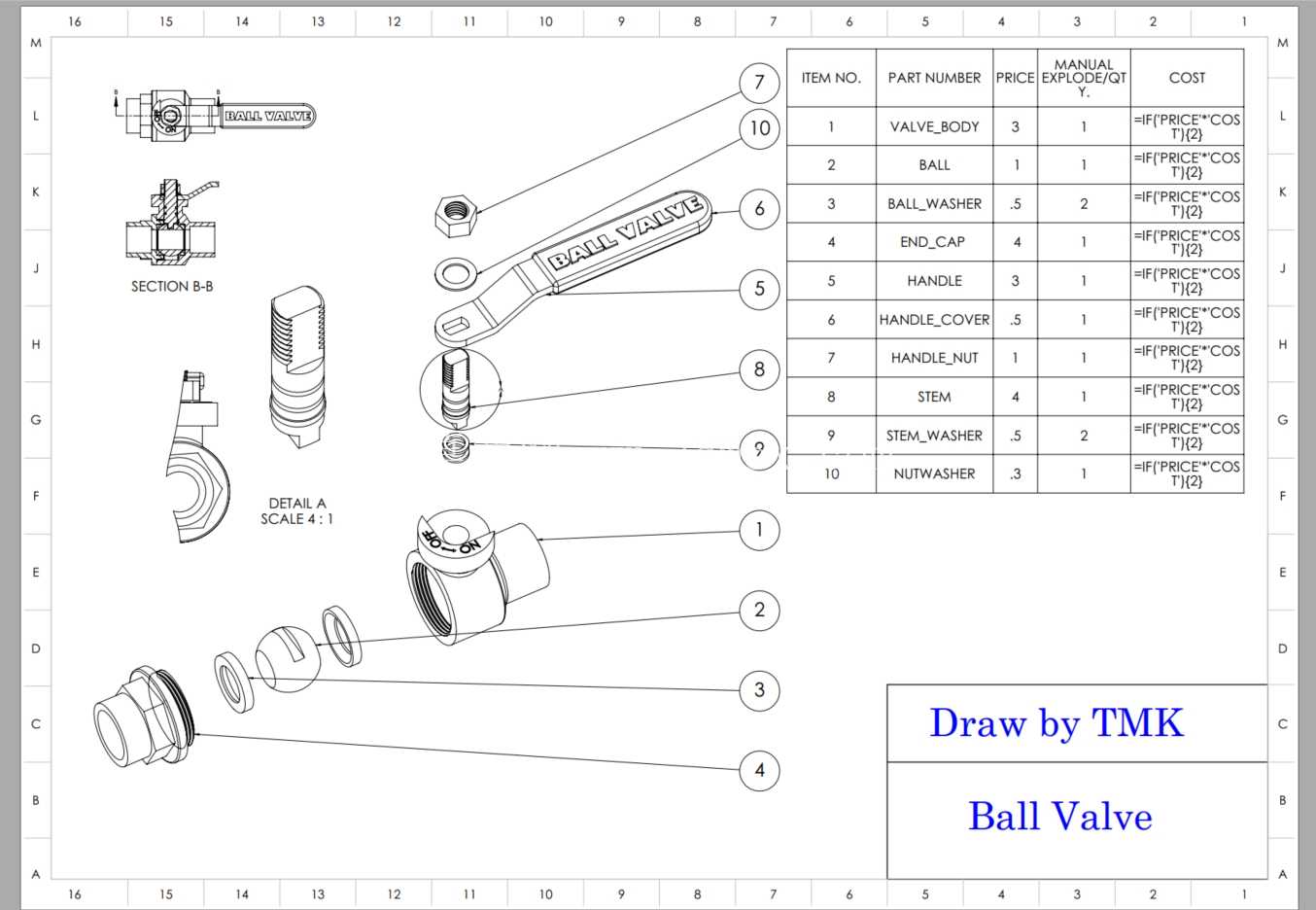

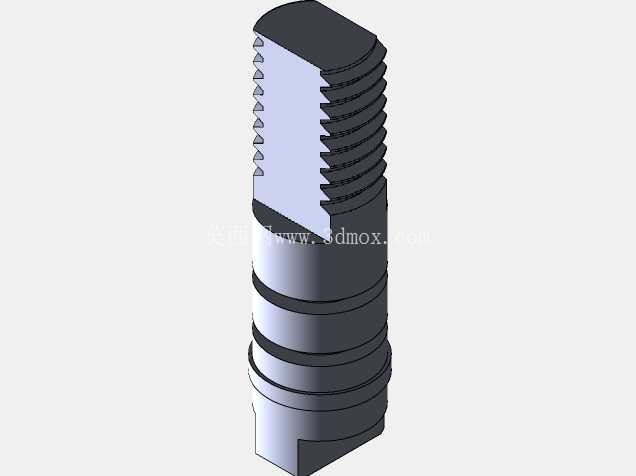

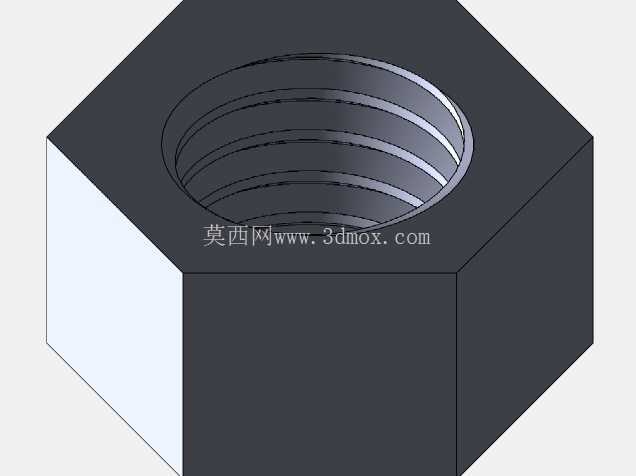

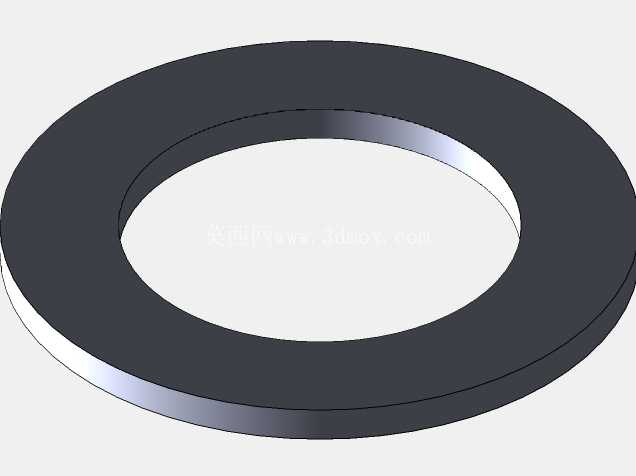

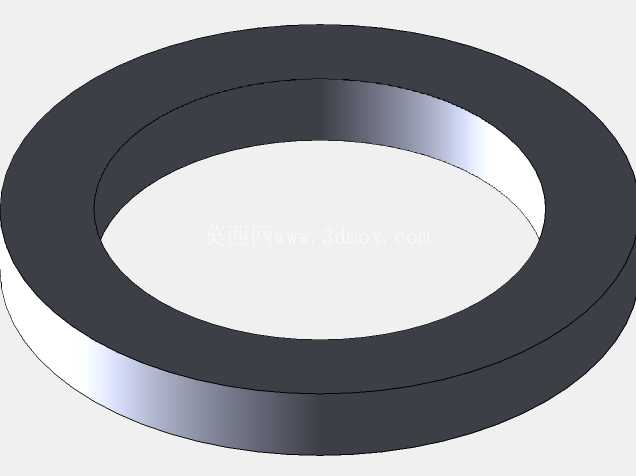

　　从结构细节来看，阀体两片式结构通过螺栓紧固连接，中间设置密封垫片，装配时可以通过调整螺栓预紧力保证阀体结合面的密封性能，后期维护时也可以方便地拆开阀体，清理内部积存的杂质或者更换磨损的密封座、球芯等易损件，无需将整个阀门从管路上完全切割下来，降低了后期运维的成本。阀杆顶部的手柄连接位置做了扁方结构，与手柄的安装孔精准配合，转动时不会出现相对滑动，同时设置了定位挡块，能够精准限制手柄的旋转角度在90度范围内，避免操作人员过度旋转导致的密封副错位。在建模过程中，所有配合尺寸都按照公差配合要求做了间隙预留，比如球芯与密封座的配合间隙、阀杆与阀体填料孔的配合间隙，都符合实际加工装配的工艺要求，不会出现建模时的干涉问题，同时配套的BOM清单可以直接用于生产采购环节的物料统计，流量模拟的结果也可以作为选型时的流阻参数参考，帮助设计人员在管路系统压力损失计算时获得更准确的数值。
