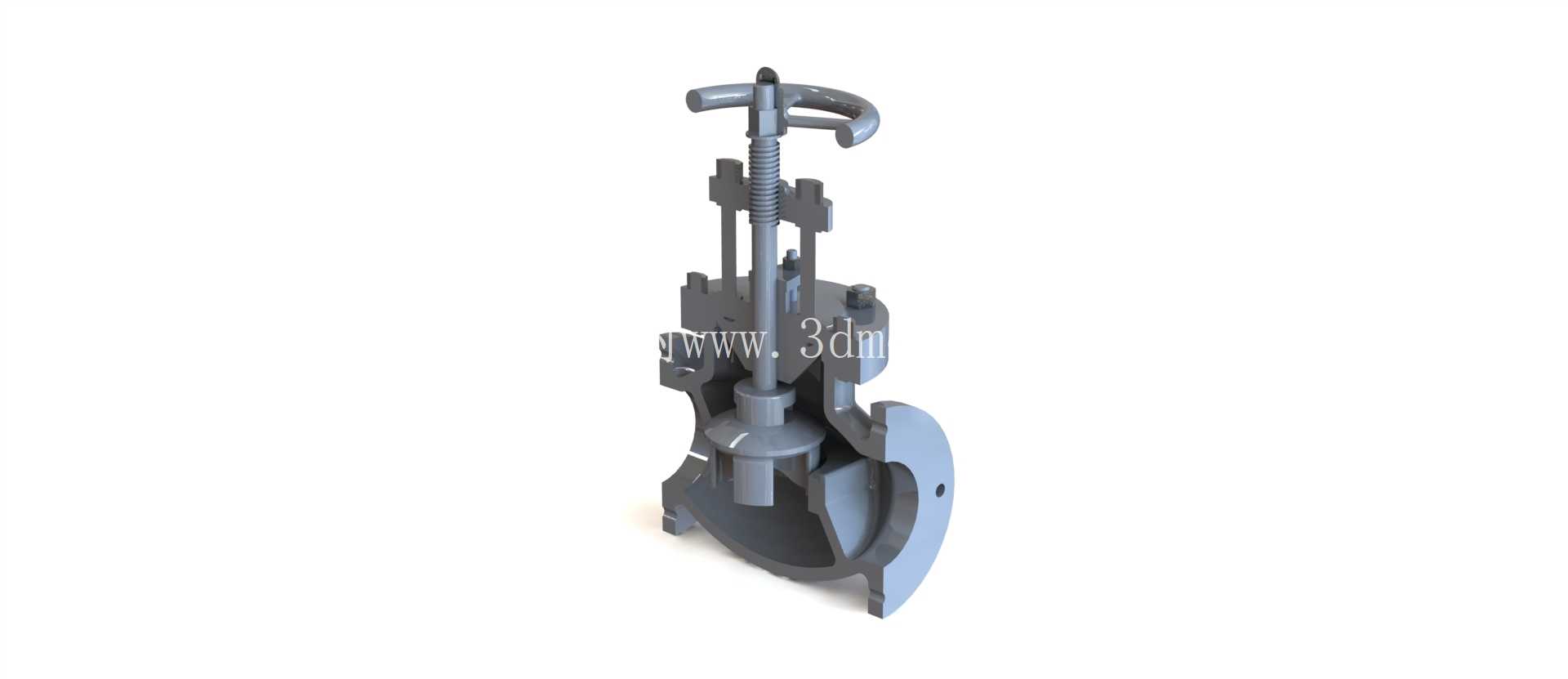

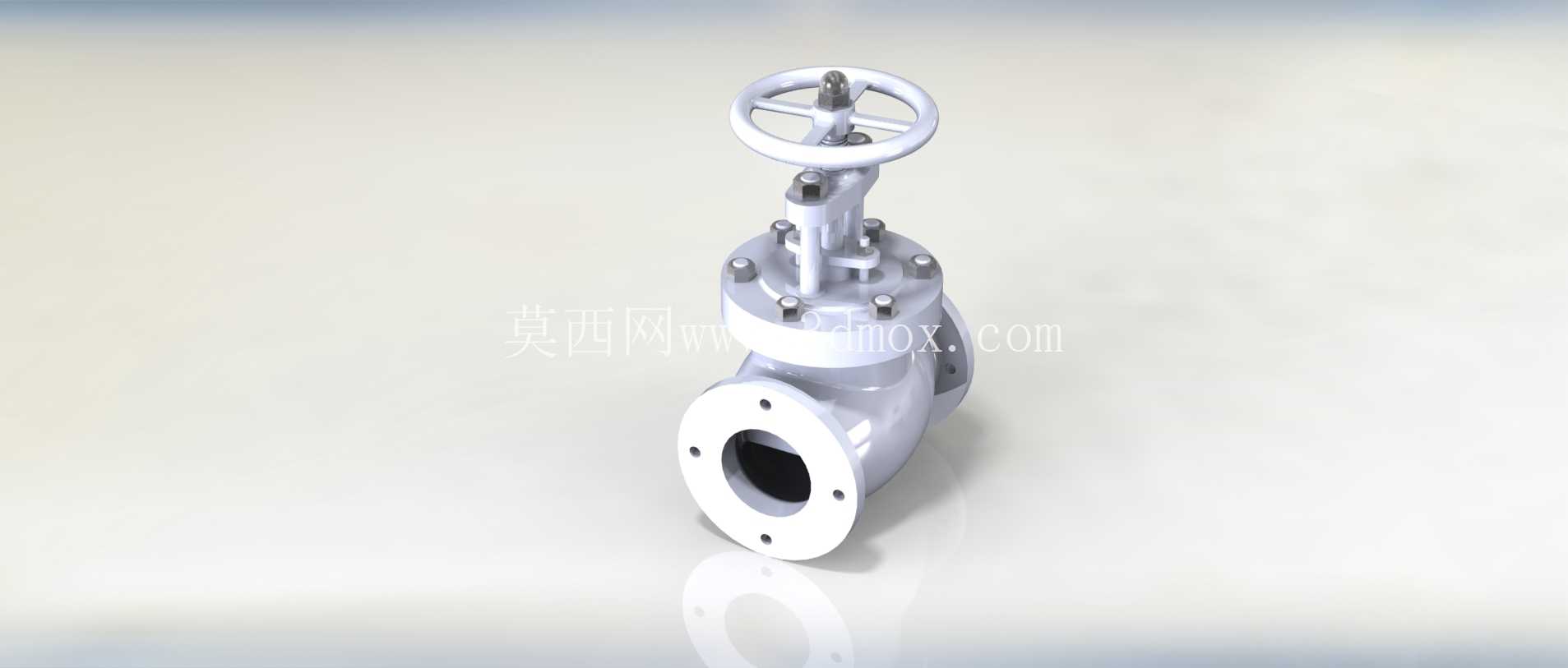

法兰连接手动截止式流体控制阀结构

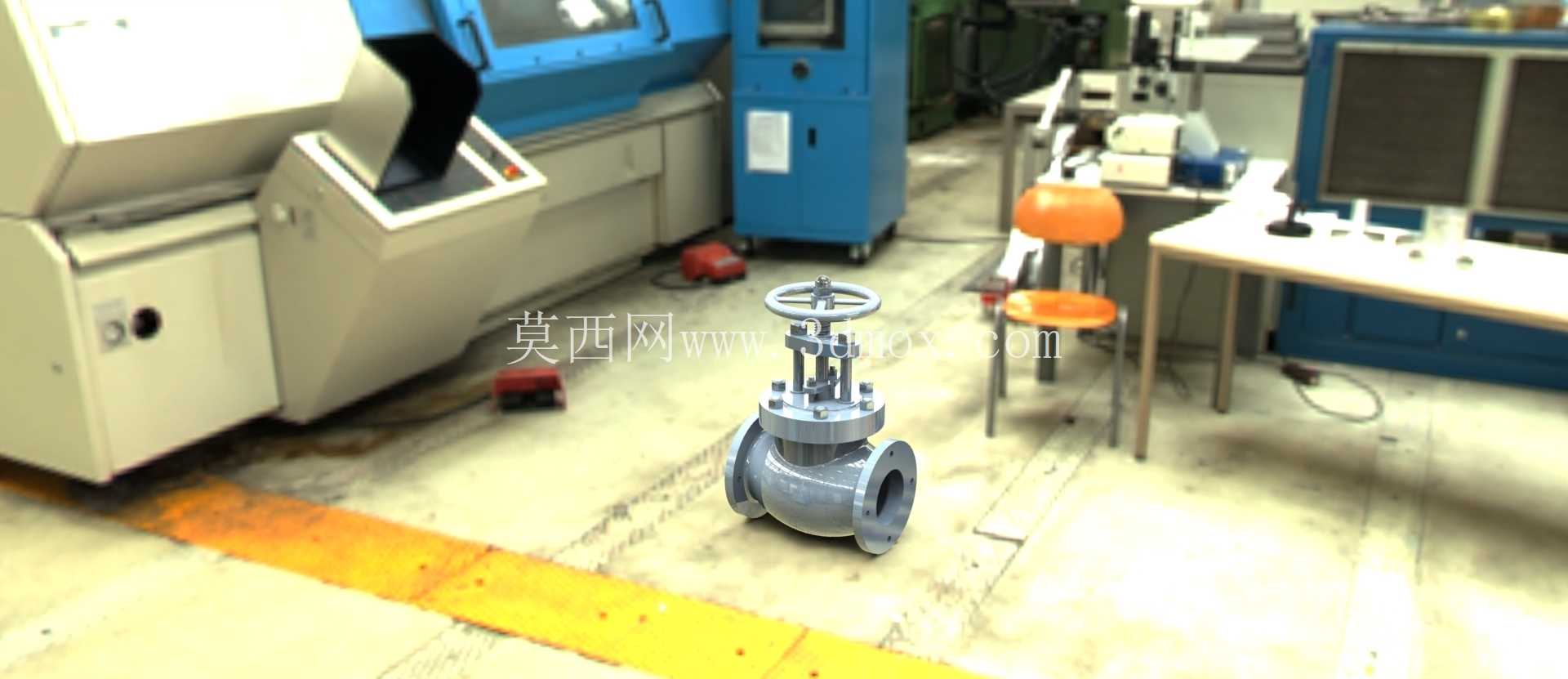

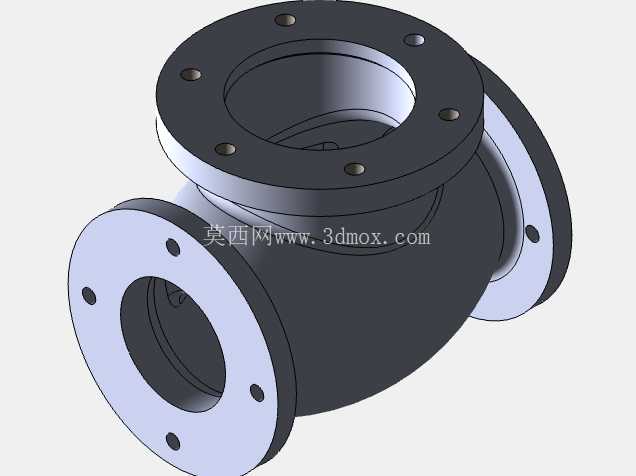

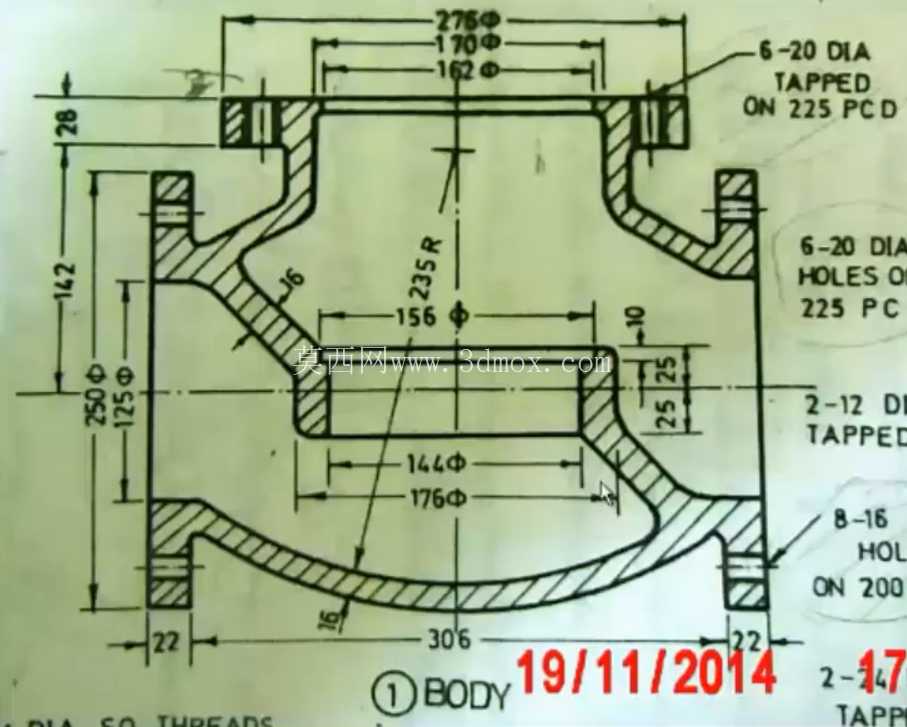

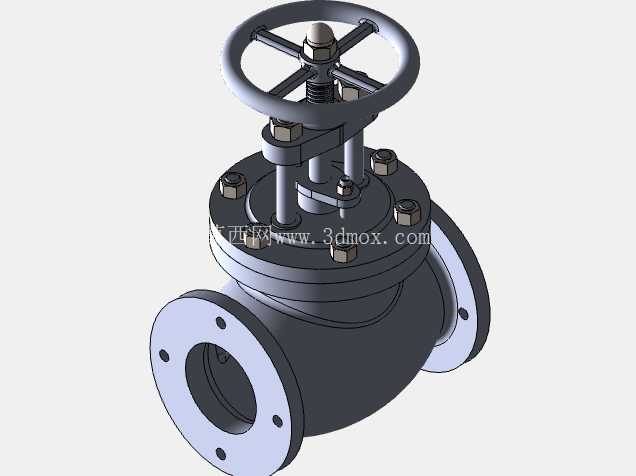

　　在化工流体输送、市政给排水、工业循环水系统、中小型热力管网的现场管路布设中，这类手动操作的法兰连接截止结构是管路通断、流量调节环节最常见的控制元件，不同于大口径管线配置的电动、气动驱动阀组，这类手动结构无需额外配置气源、电源及控制回路，完全依靠顶部手轮的旋转动作带动阀杆升降，实现阀瓣与阀座密封面的贴合与分离，适配无辅助动力源的现场工况，也可作为长输管线的旁路检修阀、末端切断阀使用，日常运维仅需定期检查填料函的密封状态、补充密封填料即可，维护门槛远低于带驱动附件的自控阀组。从结构设计逻辑来看，整个阀体采用直通式流道布局，两端为标准法兰对接面，法兰盘上的螺栓孔位、密封面凸台尺寸匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，只要匹配对应公称通径的管路法兰，加装密封垫片后穿入螺栓对称紧固即可完成安装，安装过程中需注意阀体上标注的介质流向箭头，确保介质从阀瓣下方进入阀腔，避免反向安装导致阀瓣长期受介质冲压、关闭力矩陡增同时加剧密封面冲蚀。

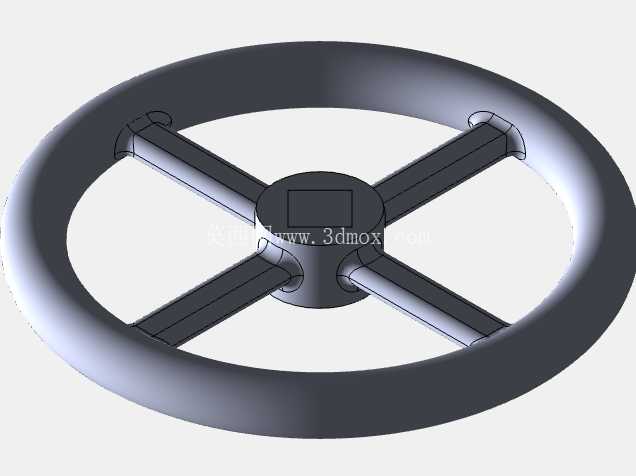

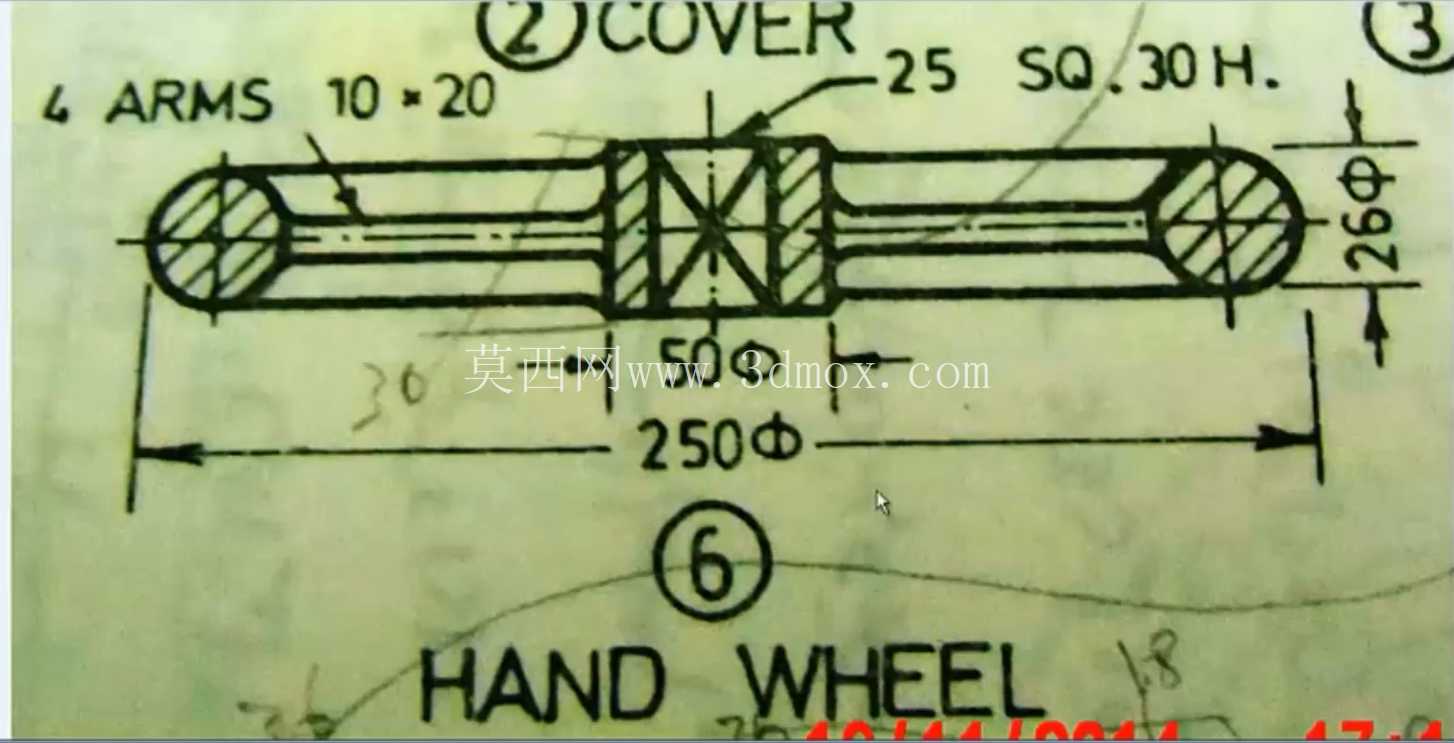

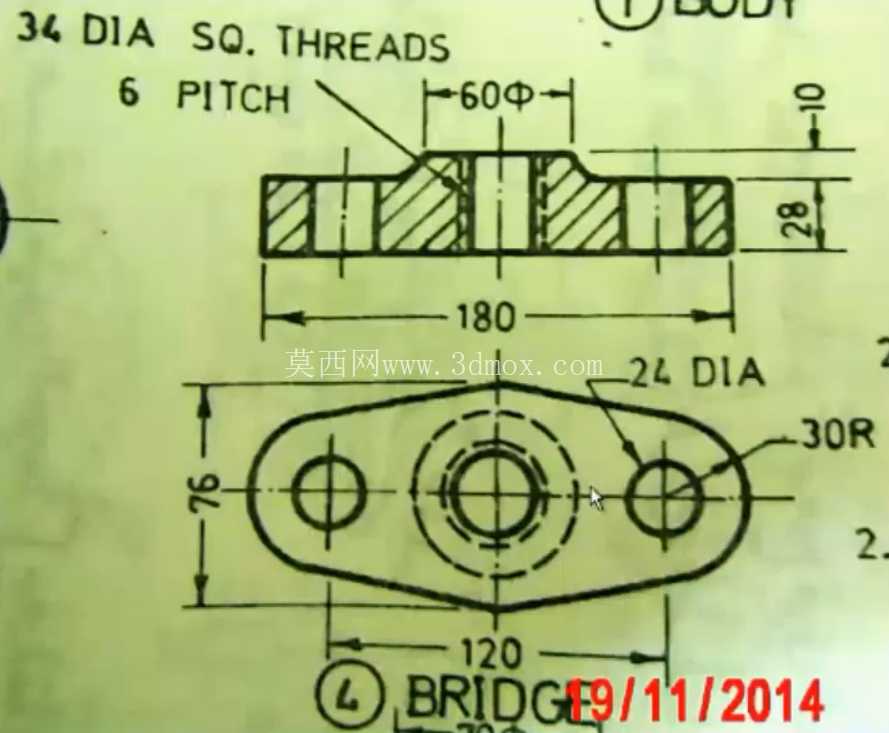

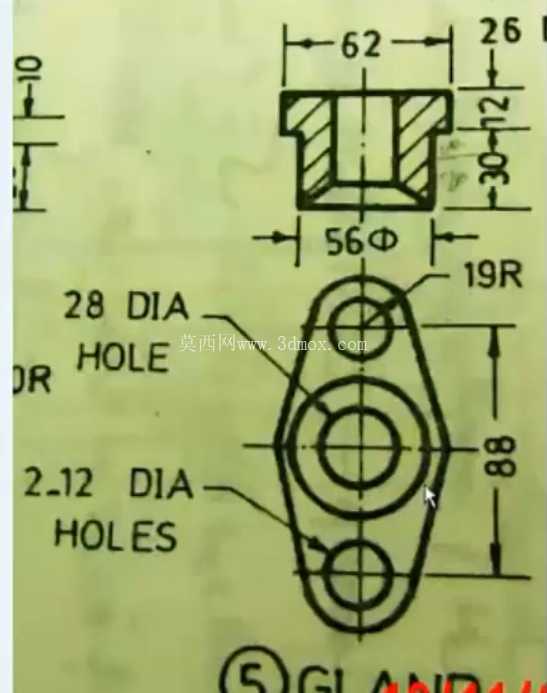

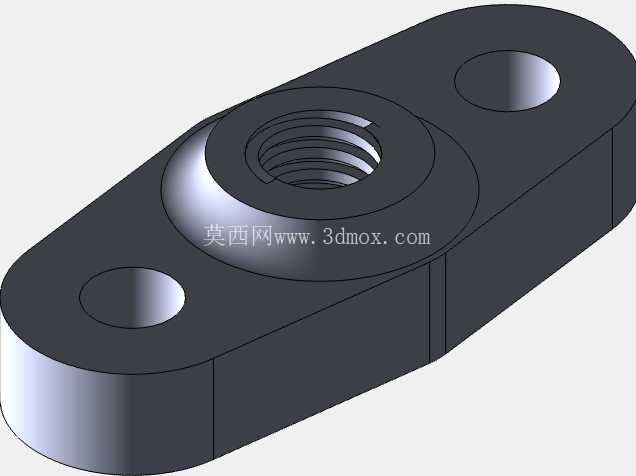

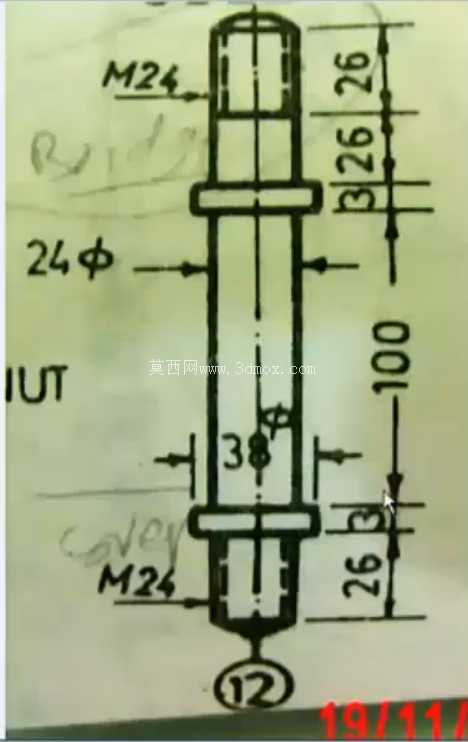

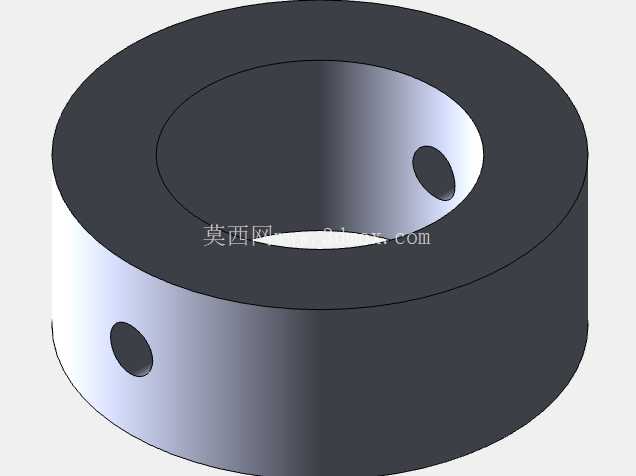

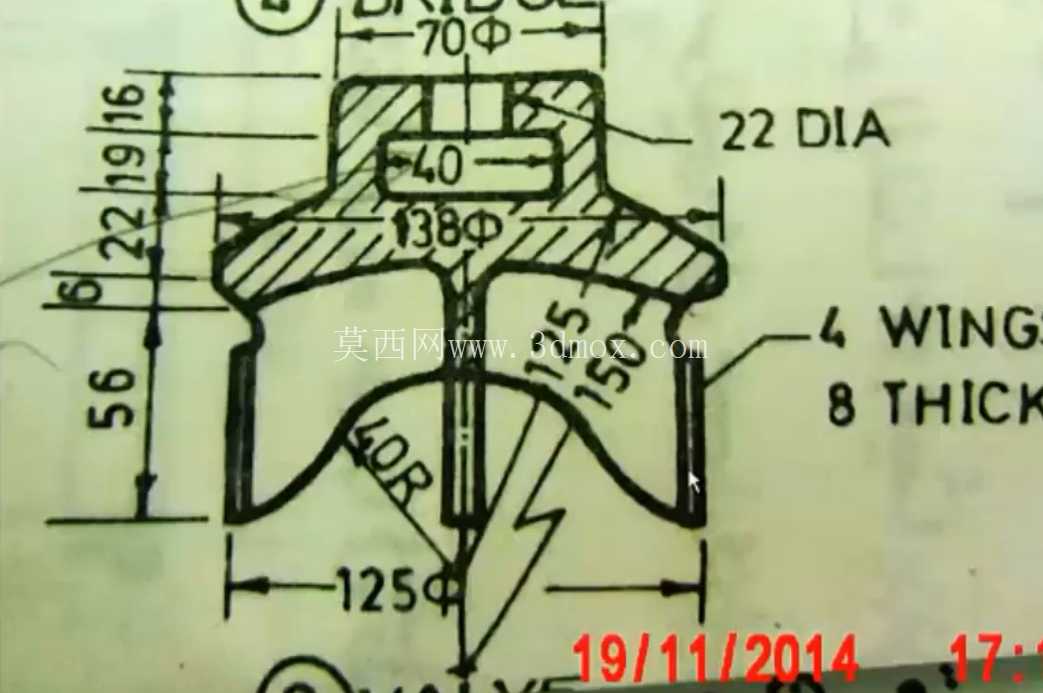

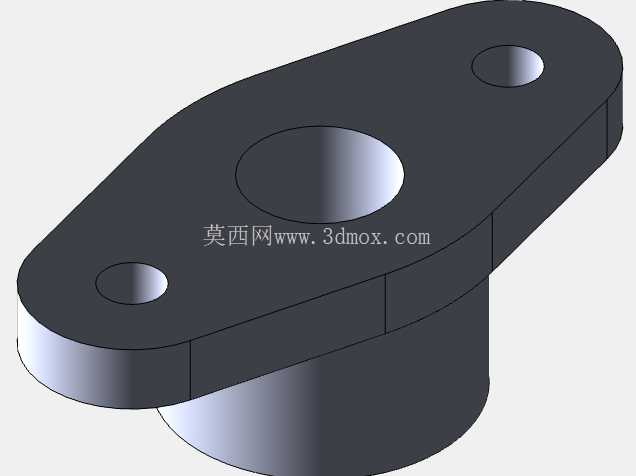

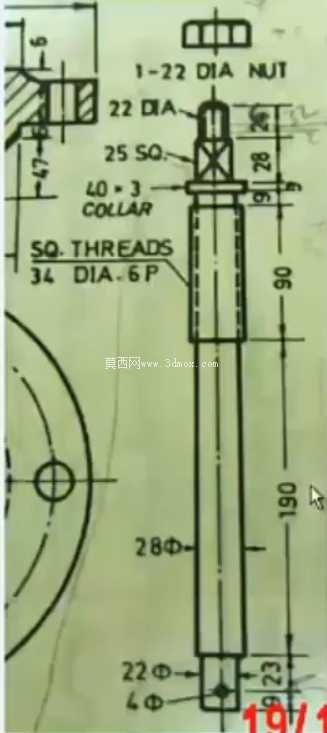

　　手轮部分采用轮辐式结构，外径尺寸经过力矩匹配计算，操作人员徒手操作即可完成全行程启闭，无需加装加长助力杆，避免过大操作力矩导致阀杆弯曲、密封面压溃；阀杆采用梯形螺纹传动，螺纹段设置在阀盖上方的支架区域，不与管内输送介质直接接触，可减少介质中杂质对螺纹副的磨损，同时阀杆与阀盖配合处设置填料函结构，通过压盖压紧柔性密封填料，阻断介质沿阀杆配合间隙向外泄漏的路径，填料压盖采用双侧螺栓紧固结构，后期出现微量渗漏时可对称拧紧压盖螺栓即可补偿填料磨损量，无需拆解整个阀盖结构。

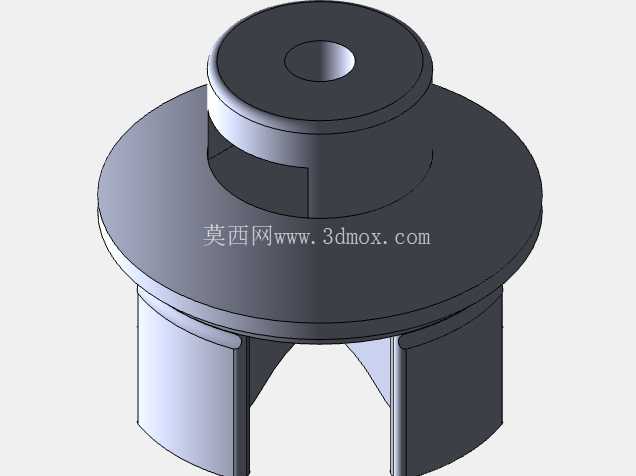

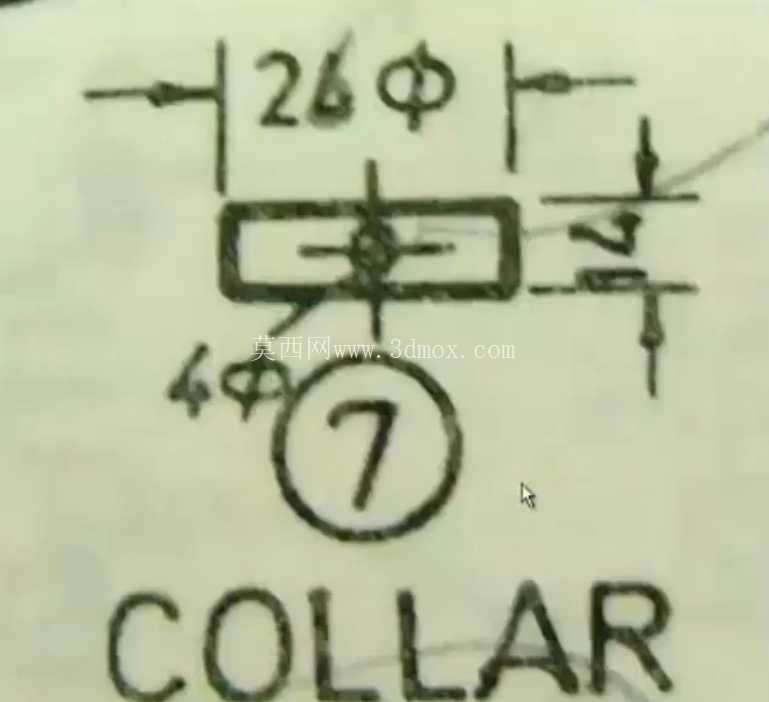

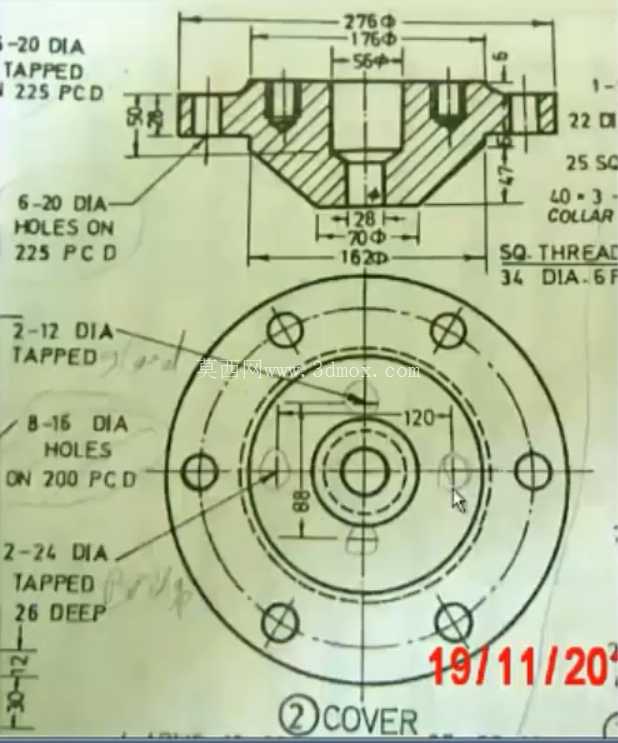

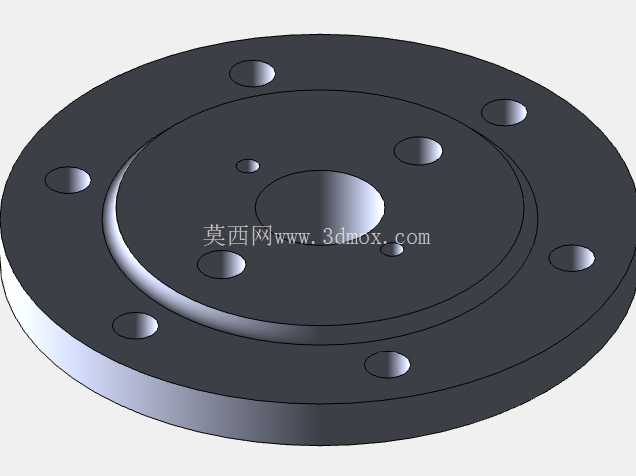

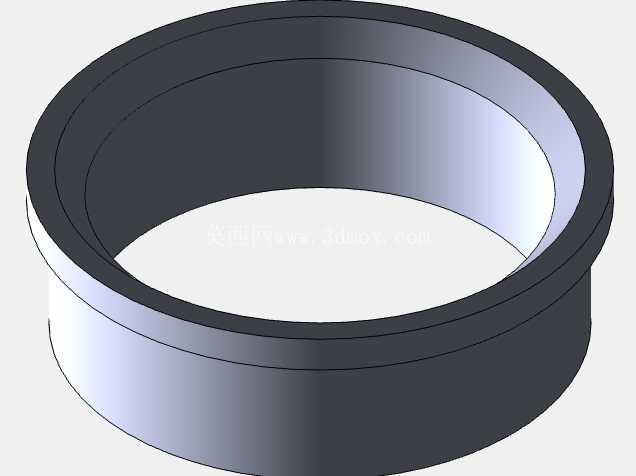

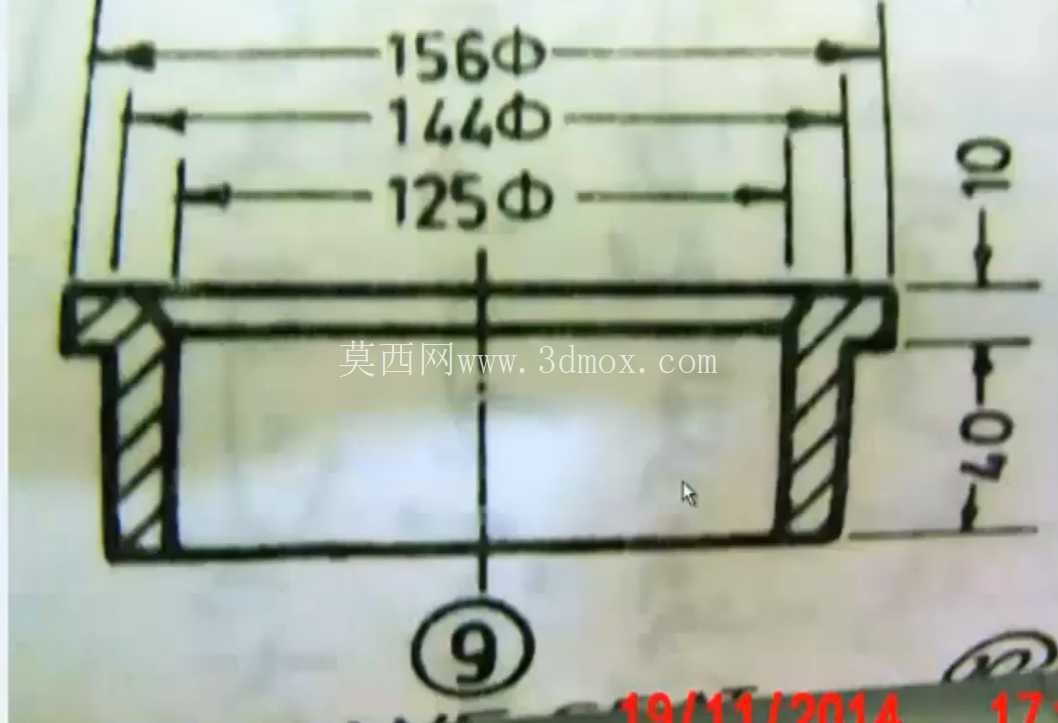

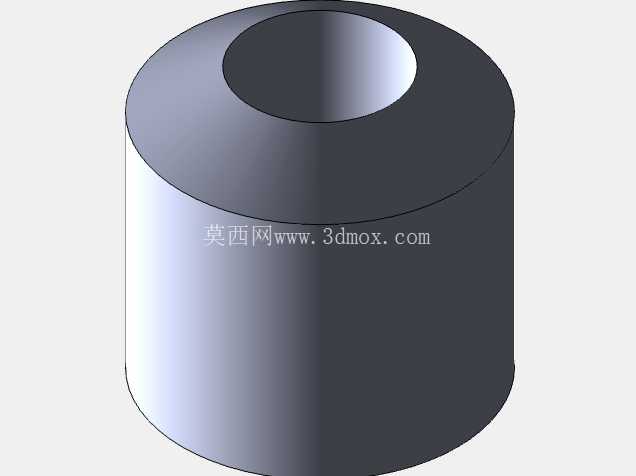

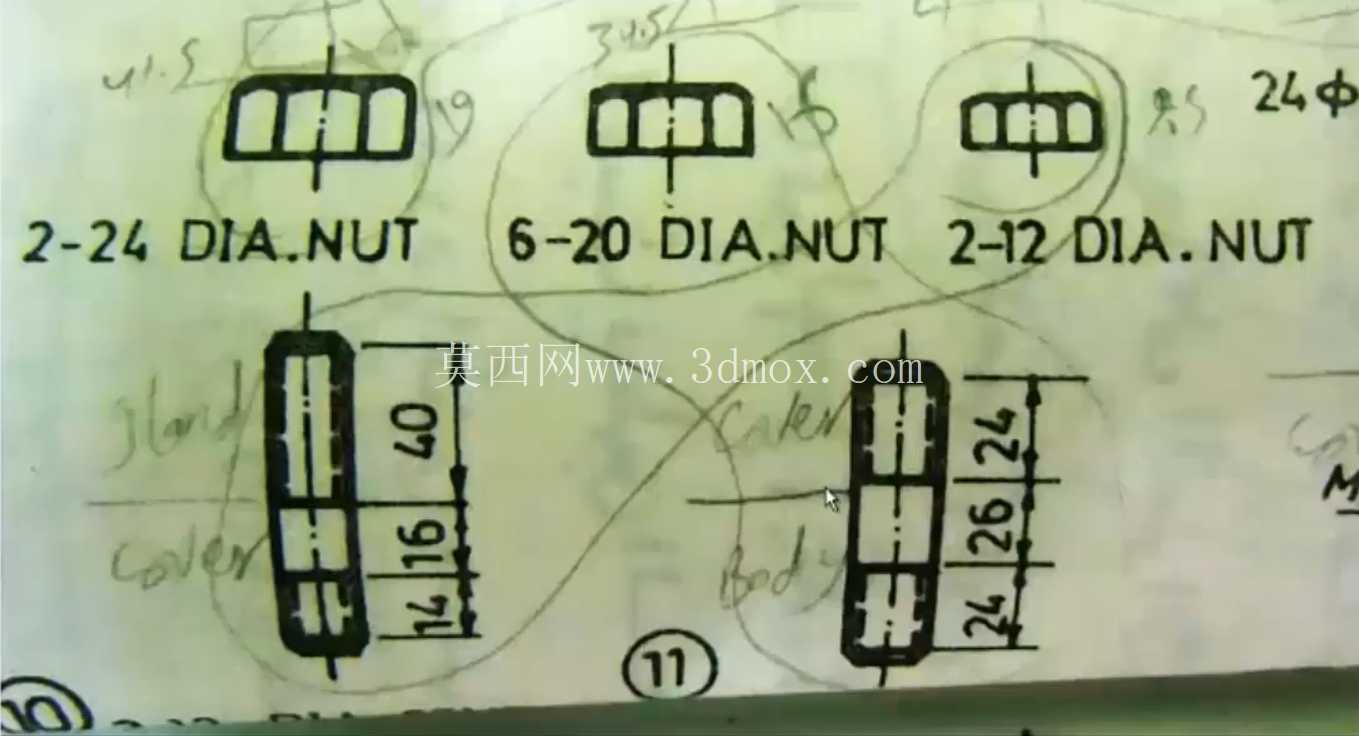

　　阀腔内部的密封副采用锥面贴合结构，阀瓣密封面与阀座密封面经过研磨加工，关闭过程中阀瓣随阀杆下行逐渐贴合阀座，密封比压随手轮拧紧力矩逐步提升，可实现可靠的截断密封，同时在小开度工况下可通过调节阀瓣的提升高度控制介质通流面积，实现粗略的流量调节，不过不建议长期在小开度状态下运行，避免高速介质长期冲蚀密封面导致密封失效。整体外形结构紧凑，手轮顶端到阀体底部的安装高度、两端法兰的端面间距都控制在常规管路安装的预留空间范围内，不会出现安装后与周边管路支架、保温层产生干涉的问题，阀体中部的中法兰连接结构采用螺栓紧固、缠绕垫片密封的形式，若后期需要检修内部阀瓣、阀座密封面，只需拆卸中法兰螺栓即可将上部阀盖、阀杆、手轮整体吊出，无需将整个阀体从管路上切割拆卸，大幅降低现场检修的工作量。

　　这类阀件的适用介质覆盖清水、低粘度油品、低压蒸汽等常规工业流体，适用压力等级匹配中低压管路工况，在现场安装前需彻底清理管路内的焊渣、金属碎屑等杂物，避免杂物进入阀腔卡在密封面之间导致关闭不严，安装完成后需进行全行程启闭测试，确认阀杆升降无卡滞、密封面无内漏、填料函及法兰结合面无外漏后再投入正常使用，日常操作时关闭到位后无需额外施加过大的拧紧力矩，避免密封面长期受压出现塑性变形影响密封寿命。
