航天器姿态检测用立方体框架陀螺仪装置

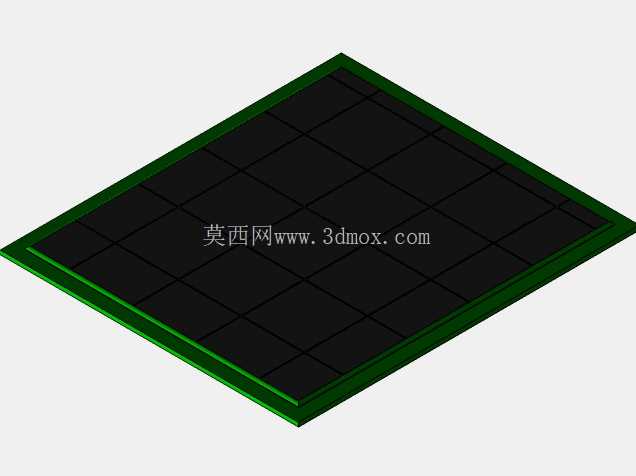

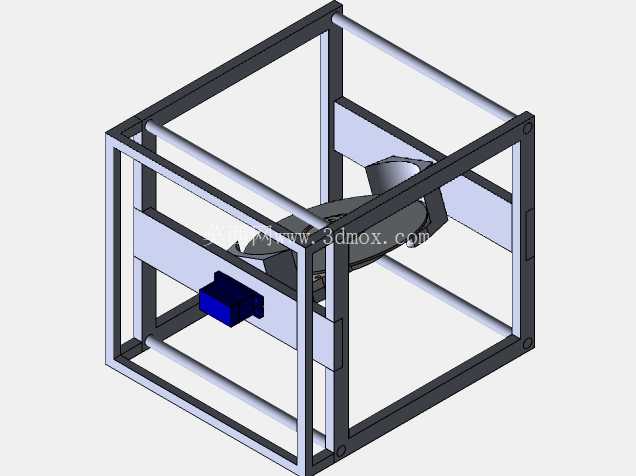

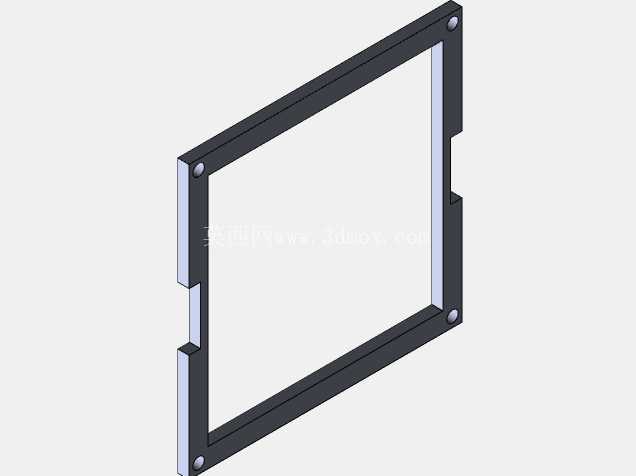

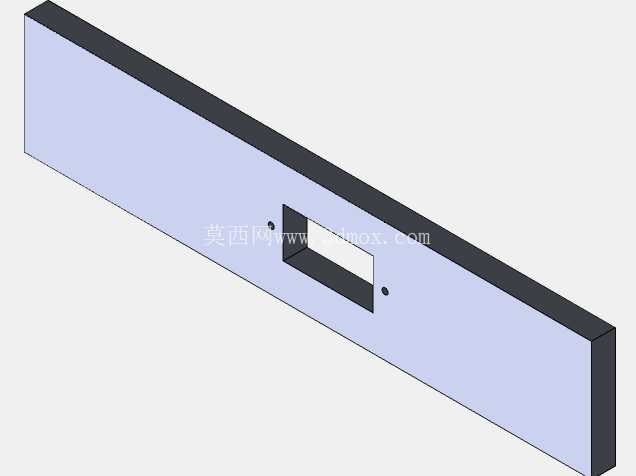

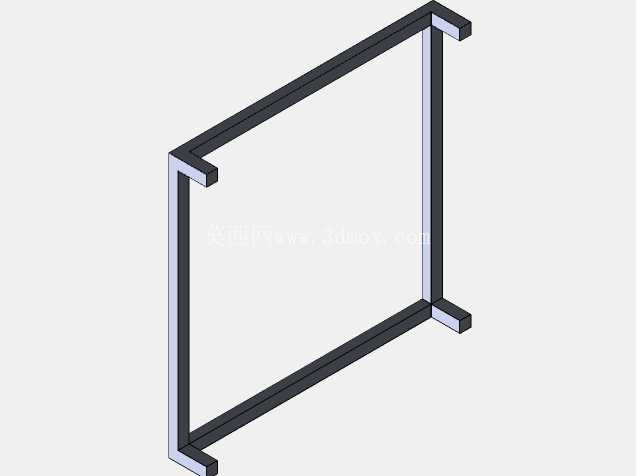

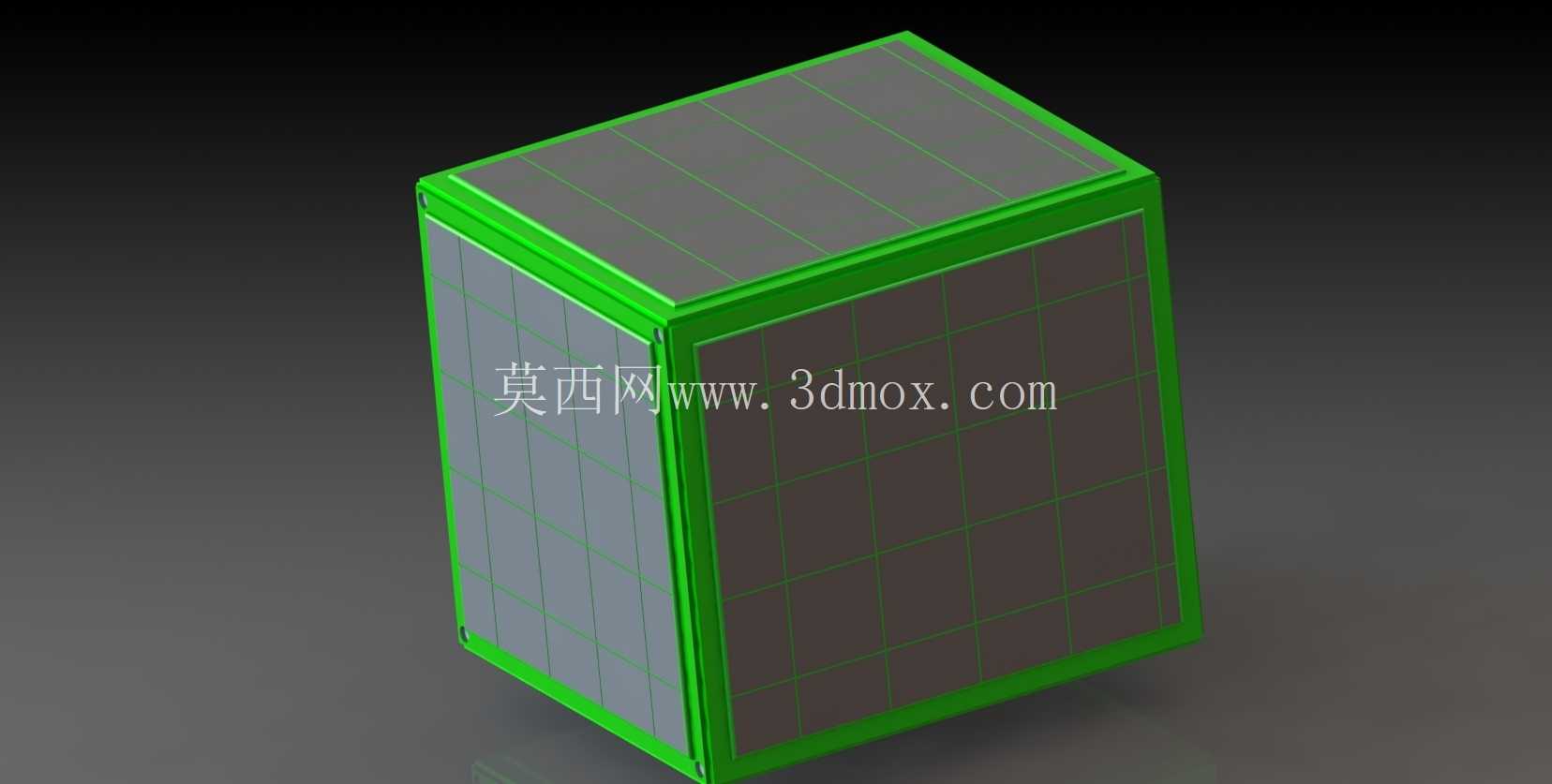

　　在近地轨道微纳卫星的姿控分系统设计中，这类集成于立方体框架内的陀螺仪组件，是整星姿态感知链路的核心执行与传感融合单元，主要承担星箭分离后初始姿态捕获、在轨运行期间姿态扰动补偿、变轨操作时的姿态基准输出三类核心任务。从结构布局来看，整体采用立方星通用的单元化框架设计，外框为等截面薄壁杆件拼接的正交承载结构，杆件截面尺寸适配1U立方星的标准安装边界，框架棱边处做了圆角过渡处理，避免发射阶段振动载荷下的应力集中，同时框架内侧预留了多层电路板布线的走线路径，无需额外增设走线支架即可完成陀螺仪信号线缆、供电线缆的布设，减少整星的结构冗余重量。

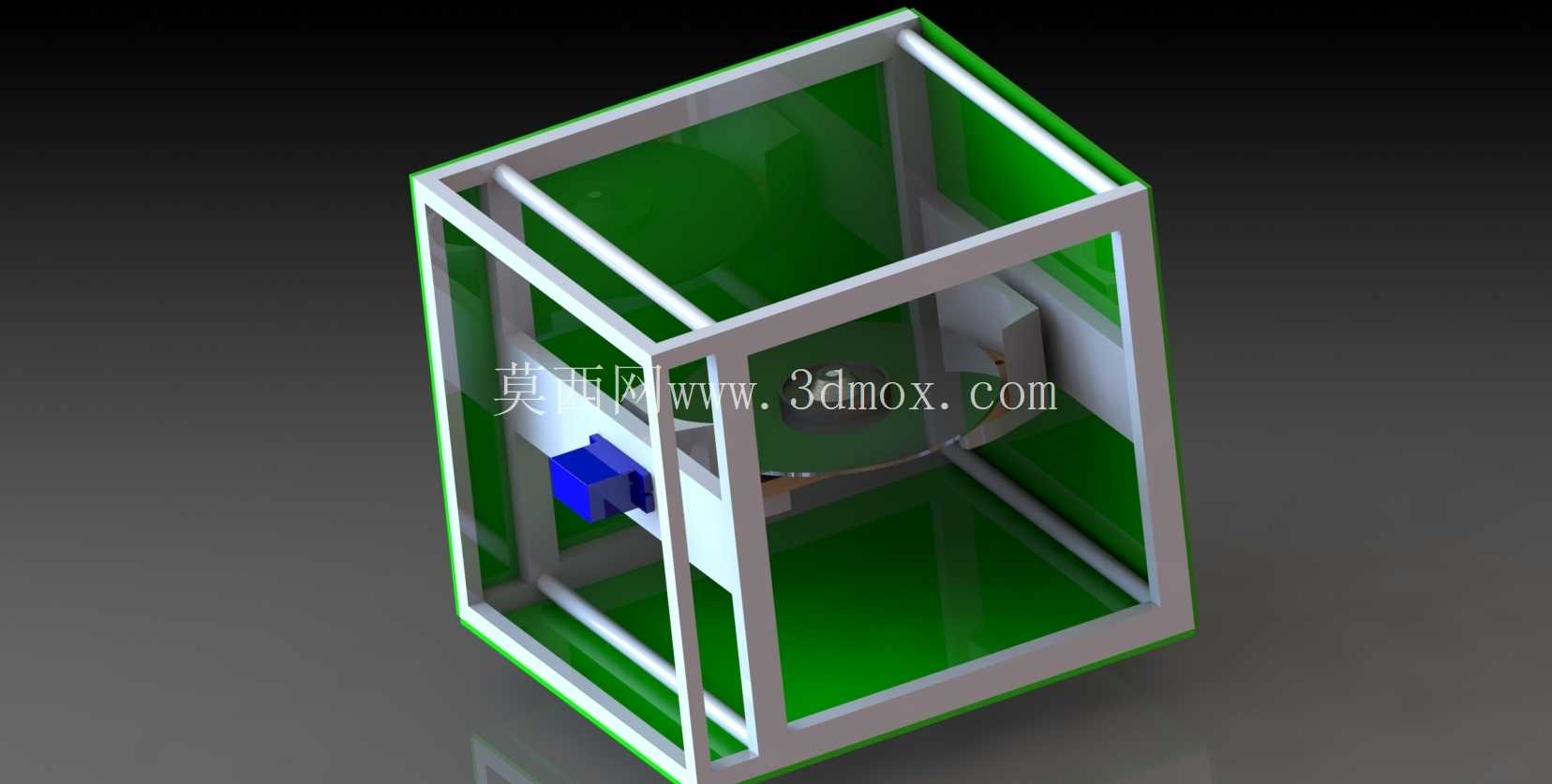

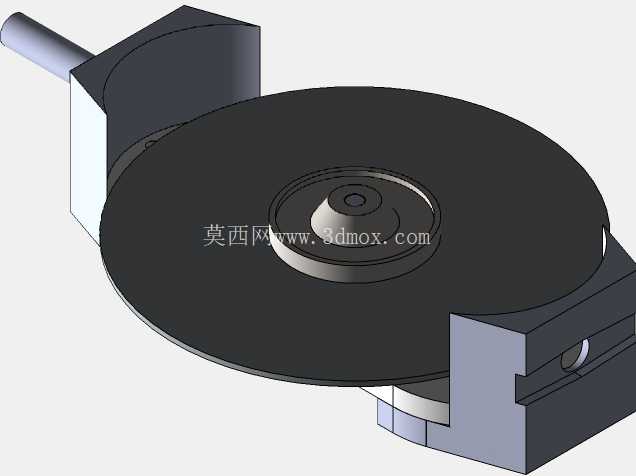

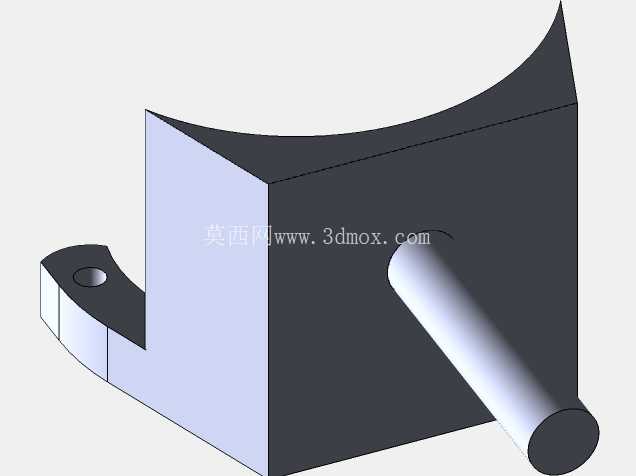

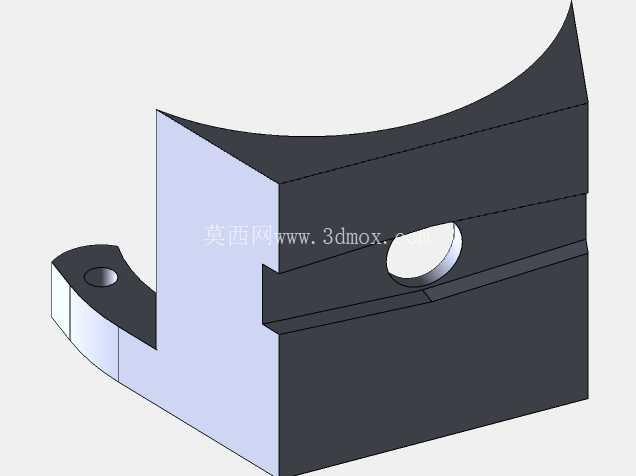

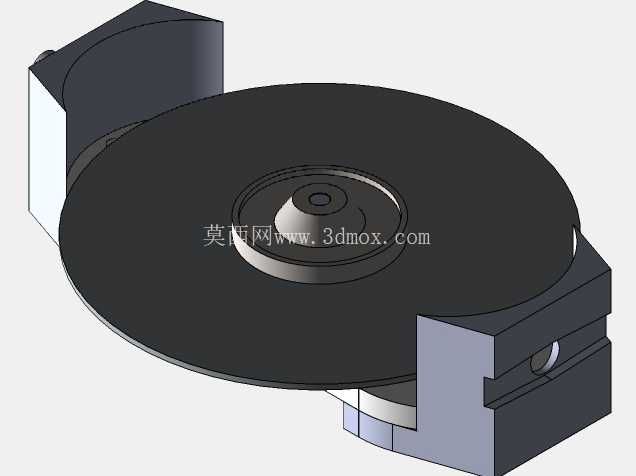

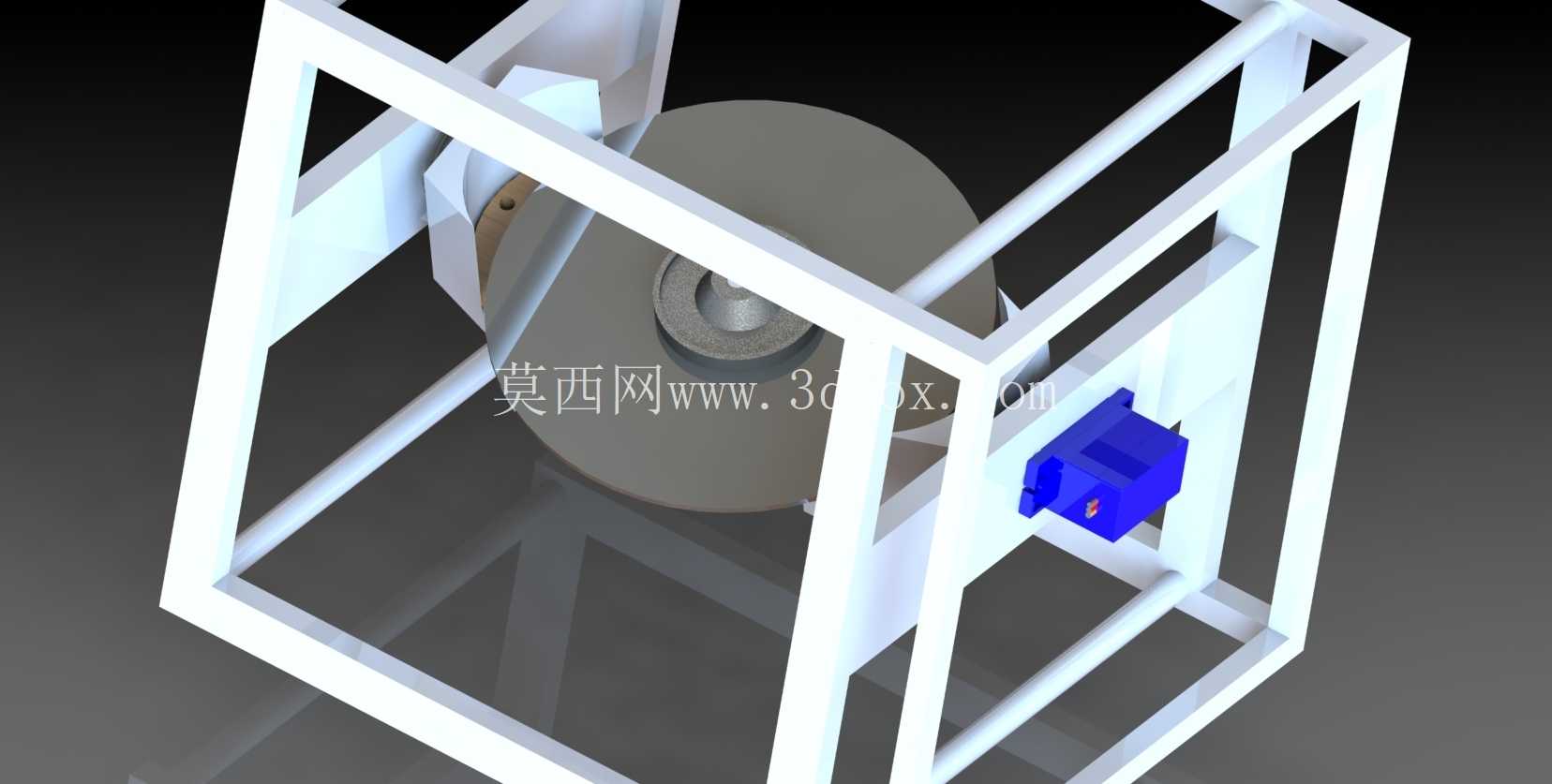

　　框架内部的陀螺仪核心采用圆盘式转子结构，转子通过径向支撑轴与框架侧壁的轴承座连接，支撑轴的同轴度公差控制在0.02mm以内，保证转子高速旋转时的角动量输出稳定，不会因轴系偏摆引入额外的姿态检测误差。支撑轴与框架的连接位置设置了可调式预紧结构，可根据发射阶段的振动量级调整轴承预紧力，既避免发射过程中轴系窜动造成的部件损伤，也能保证在轨运行时轴系的转动阻尼处于最优区间，降低陀螺仪工作时的功耗。框架的侧壁采用半透明的复合板材封装，板材本身具备一定的电磁屏蔽效能，可减少星上其他电子设备对陀螺仪传感信号的电磁干扰，同时半透明材质也便于地面总装阶段直接观察内部转子的初始安装位置，无需拆解框架即可完成初始对位检查，提升总装测试的效率。

　　从实际应用场景来看，这类陀螺仪组件不需要额外的安装基座，可直接作为立方星的核心结构段，与相邻的星务计算机段、电源段、通信段通过标准的拉杆连接组成整星，各段之间的连接接口完全匹配通用立方星的安装规范，可快速适配不同载荷需求的微纳卫星平台。在功能实现上，该组件可实时输出卫星相对于惯性坐标系的角速度变化量，当卫星受到大气阻力摄动、太阳光压摄动出现姿态偏移时，陀螺仪可在毫秒级时间内捕捉到姿态变化信号，将数据传输给星载计算机，由星载计算机输出指令调整反作用飞轮或者磁力矩器的输出，将卫星姿态拉回预设指向，保证星载载荷的对地观测、星间通信链路的指向精度。

　　设计过程中充分考虑了航天发射的力学环境要求，整体结构的固有频率避开了运载火箭主动段的主要振动频率区间，避免发射过程中出现共振导致结构损坏，同时所有结构件的材料均选用航天常用的轻量化合金与非金属复合材料，整体重量控制在微纳卫星单段结构的重量指标范围内，不会占用过多的载荷重量配额。框架的六个端面均预留了标准的安装孔位，既可以沿轴向扩展连接其他卫星段，也可以在端面安装太阳敏感器、磁强计等其他姿控传感器，形成集成化的姿控传感组合体，减少整星的结构对接次数，提升整星的结构可靠性。转子部分的动平衡精度达到G0.4级，保证高速旋转时不会对整星引入额外的微振动，避免影响星载光学载荷的成像精度。支撑轴的润滑采用固体润滑方案，适配太空真空环境下的长期使用需求，不会出现液体润滑材料挥发污染星载光学部件的问题，润滑寿命可满足低轨卫星3-5年的在轨工作要求。
