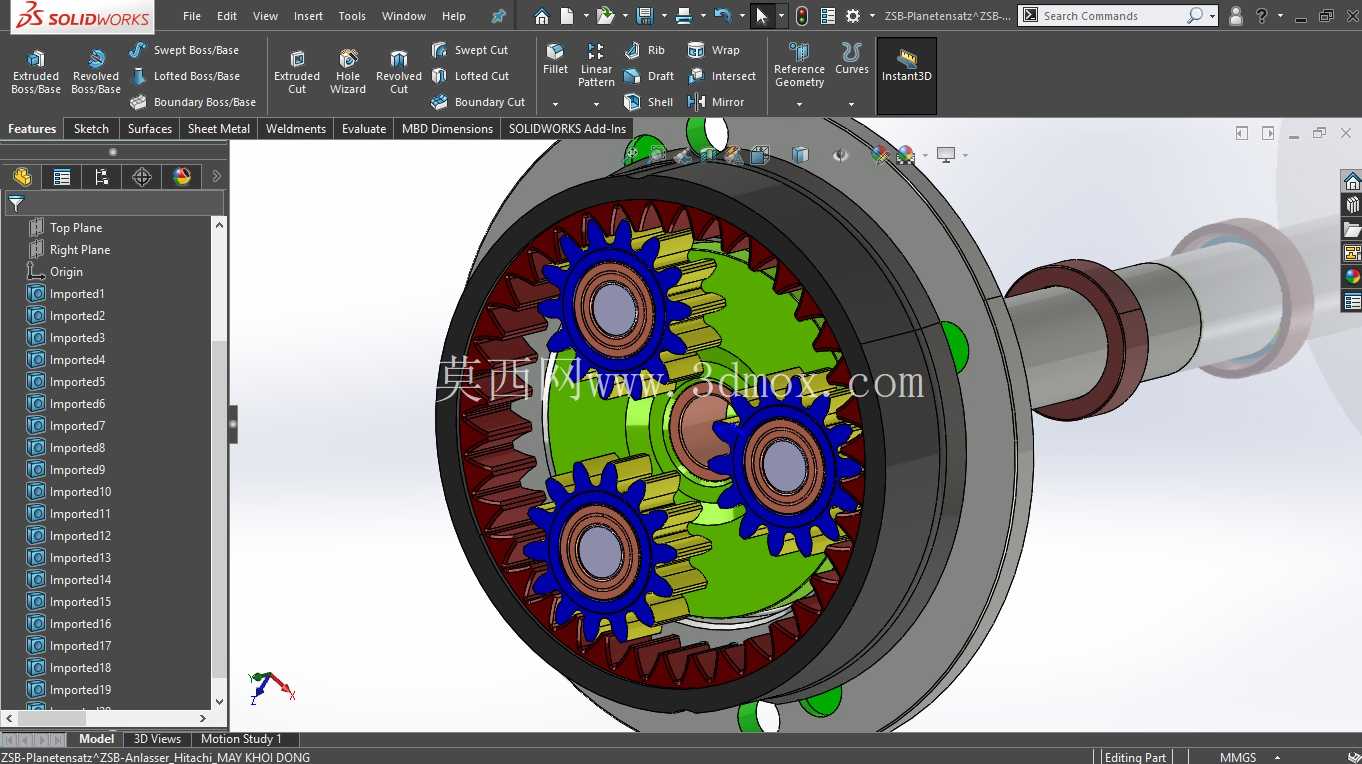

这套行星齿轮构型的启动传动结构,主要适配小排量乘用车的汽油发动机启动工况,在整车上布置于发动机缸体与飞轮壳的连接侧位,核心作用是把起动机输出的高转速低扭矩动力,经减速增扭后传递给发动机飞轮齿圈,带动曲轴完成初始运转循环,直到发动机进入自持怠速工况后,启动齿轮自动退回脱离啮合。从结构设计逻辑来看,采用NGW型行星轮系布局并非偶然:内齿圈固定在启动机壳体的安装端面上,三个行星轮沿太阳轮周向均布,太阳轮直接与起动机电枢轴通过花键连接,行星架作为动力输出端连接单向离合器与驱动齿轮,这种布局能在极小的轴向空间内实现4-5倍的减速比,相比传统直驱式启动结构,同等输出扭矩要求下可以把电枢的设计尺寸缩小近40%,有效降低启动机整体重量,适配现在乘用车前置舱紧凑化的布置需求。做结构设计时首先要卡准安装边界:整个轮系的径向最大尺寸不能超过飞轮壳上预留的安装孔直径,轴向尺寸要匹配起动机安装止口到飞轮齿圈啮合面的距离,避免驱动齿轮伸出时打齿或者退回时干涉。行星轮的销轴采用过盈配合压装在行星架上,每个行星轮内都设计了滚针轴承衬套,减少启动瞬间大扭矩传递时的转动阻力,同时要校核行星轮与内齿圈、太阳轮的齿侧间隙,间隙过小会在低温润滑脂粘度上升时出现卡滞,间隙过大则会在启动啮合瞬间产生明显的齿轮冲击噪音,甚至出现断齿故障。
内齿圈的固定方式采用端面卡扣与壳体定位槽配合,不需要额外螺栓紧固,装配时直接压入即可,能减少总装工序的零件数量,同时要保证内齿圈的同轴度公差控制在0.02mm以内,否则三个行星轮的载荷分布会出现严重不均,长时间使用后偏载侧的轮齿会提前出现点蚀磨损。设计时还要考虑启动工况的载荷特性:发动机从静止到启动的瞬间,曲轴的阻力矩波动极大,尤其是低温冷启动时,机油粘度升高带来的阻力会达到常温工况的2-3倍,所以行星轮的齿面都做了渗碳淬火处理,芯部保留足够韧性来承受冲击载荷,齿面硬度达到HRC58-62,能承受上万次启动循环的接触疲劳。
输出端的行星架与单向离合器采用螺旋花键连接,当发动机启动完成后转速超过启动机输出转速时,单向离合器会自动打滑,避免发动机反过来拖动电枢高速旋转造成电枢绕组甩散的故障,同时驱动齿轮在回位弹簧的作用下沿螺旋花键退回,脱离与飞轮齿圈的啮合,减少不必要的轮齿磨损。整个轮系的润滑采用半流体润滑脂填充,在装配时一次性加注,不需要后期维护,所以设计时在行星架外侧加了橡胶密封圈,防止车辆行驶过程中泥水、灰尘进入轮系内部造成磨粒磨损,也避免润滑脂在高温工况下流失。

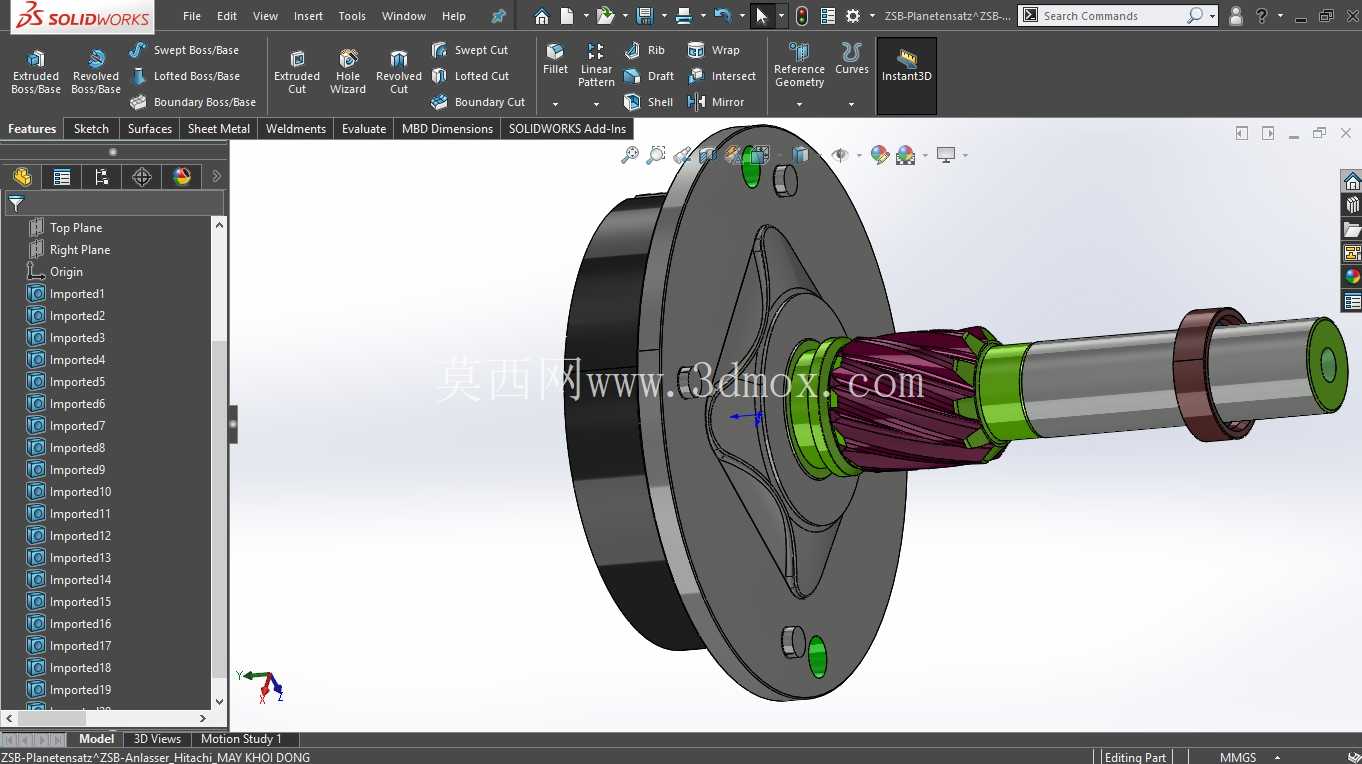

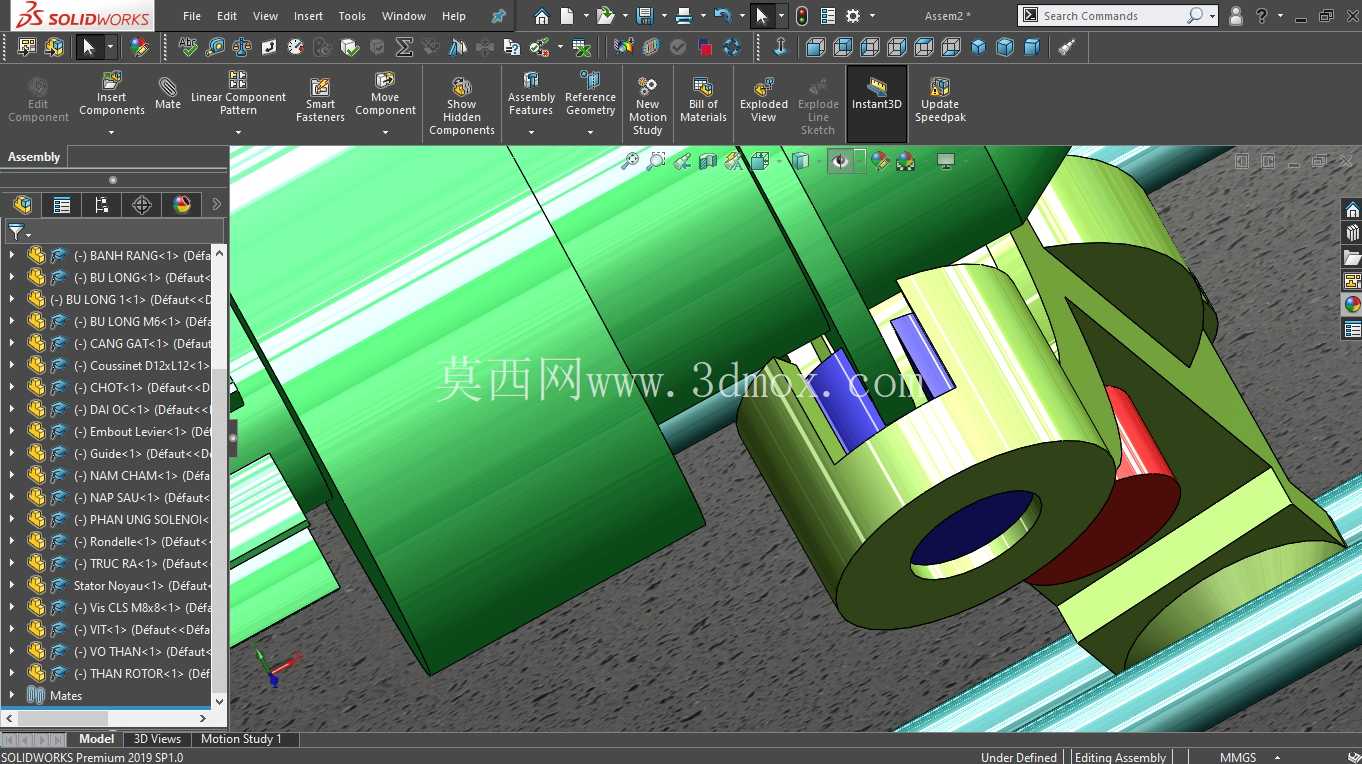

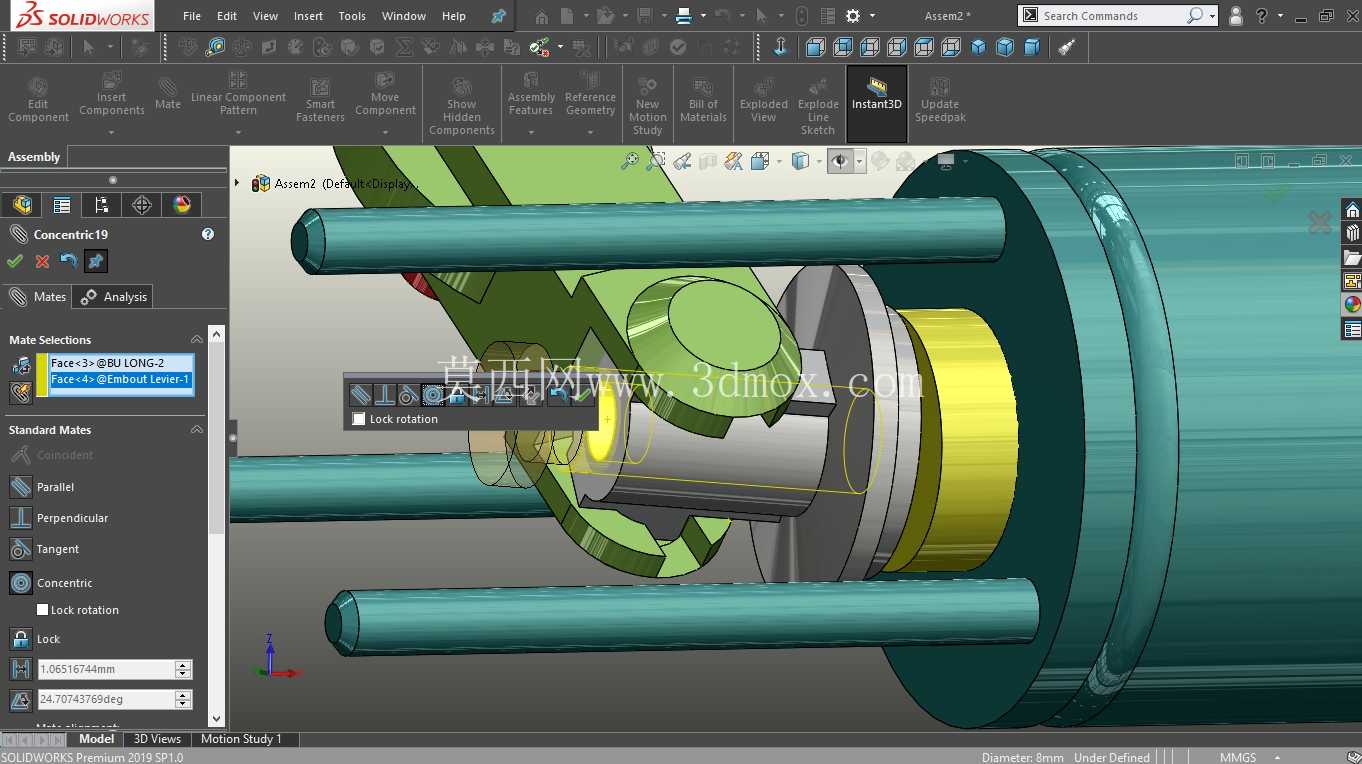

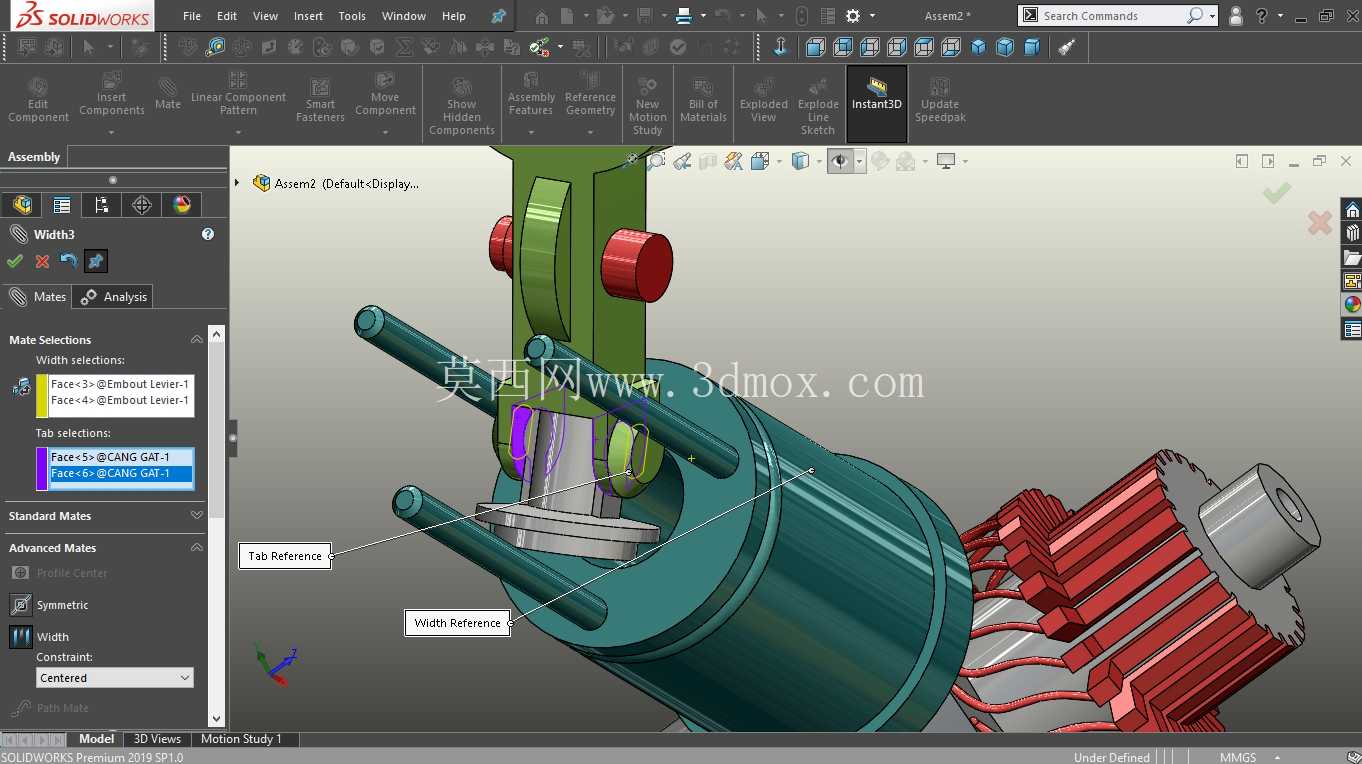

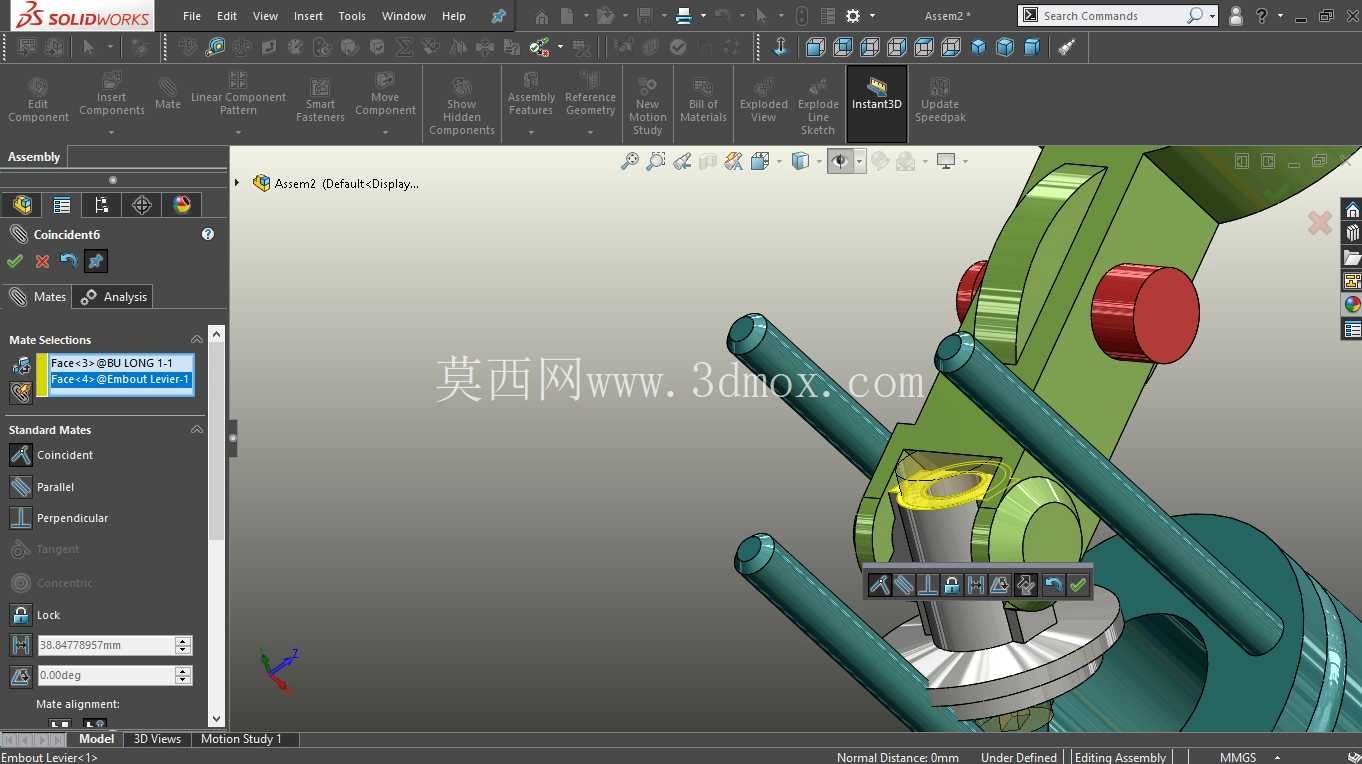

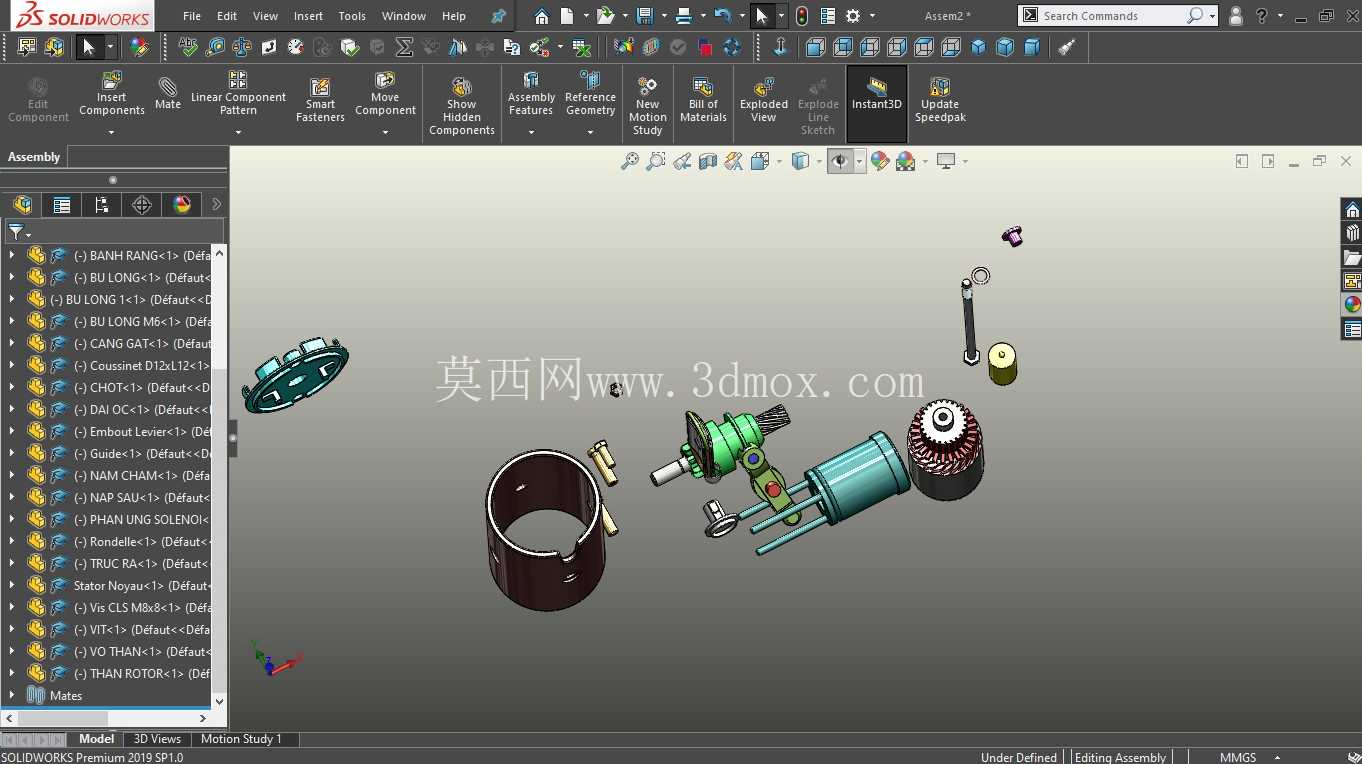

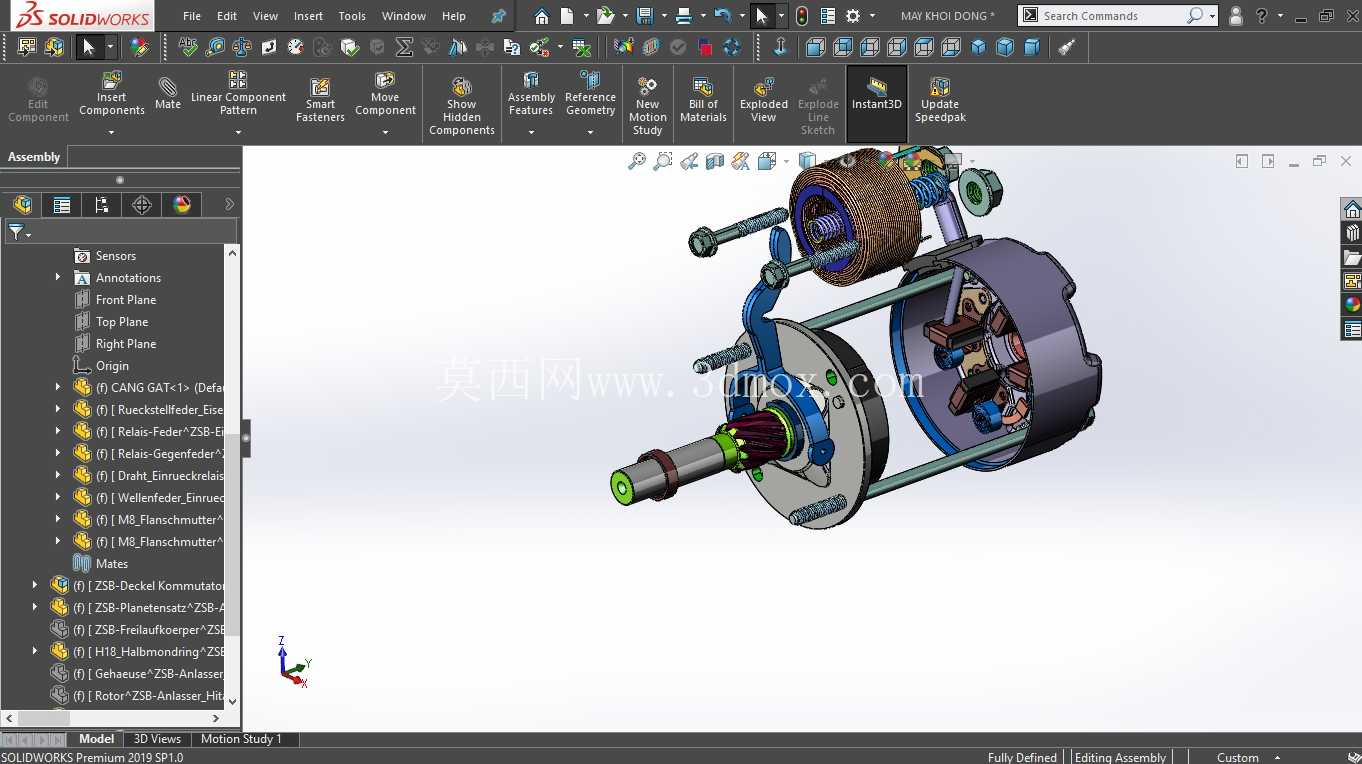

从安装适配性来看,这套结构的安装止口直径、螺栓孔分布位置都匹配主流1.2kW级别乘用车启动机的安装尺寸,可以直接替换同功率等级的直驱式启动结构,不需要改动飞轮壳的原有设计,在做整车启动系统匹配时,只需要校核驱动齿轮的伸出行程与飞轮齿圈的啮合长度,保证啮合长度达到齿宽的2/3以上,就能避免启动打齿的问题。在三维建模过程中,所有轮齿都采用参数化建模生成,齿廓曲线严格按照渐开线圆柱齿轮的标准参数绘制,模数、压力角、变位系数都和实际量产零件保持一致,装配时做了完整的干涉检查,包括行星轮转动到任意角度时与内齿圈、太阳轮的侧隙,行星架旋转时与周边壳体的间隙,驱动齿轮伸出到最大行程时与飞轮齿圈的啮合位置,确保模型状态和实际量产结构完全一致,能直接用于启动系统的结构教学、装配工艺模拟或者新机型启动系统的选型参考。
