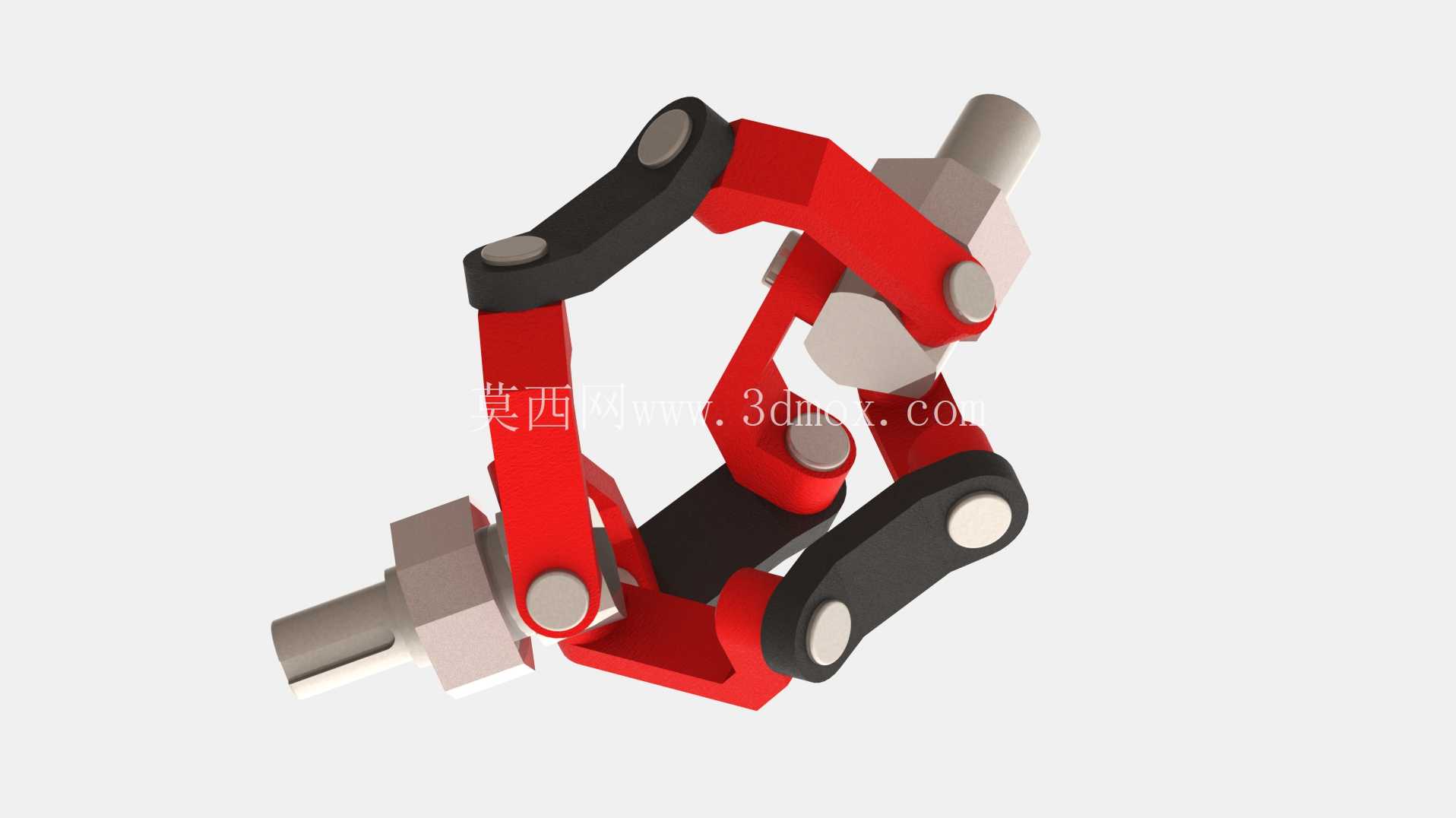

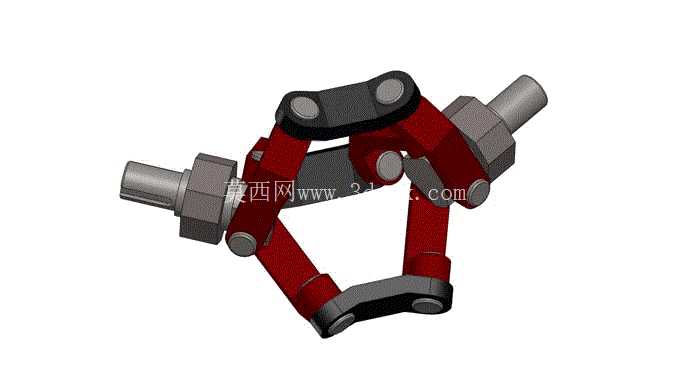

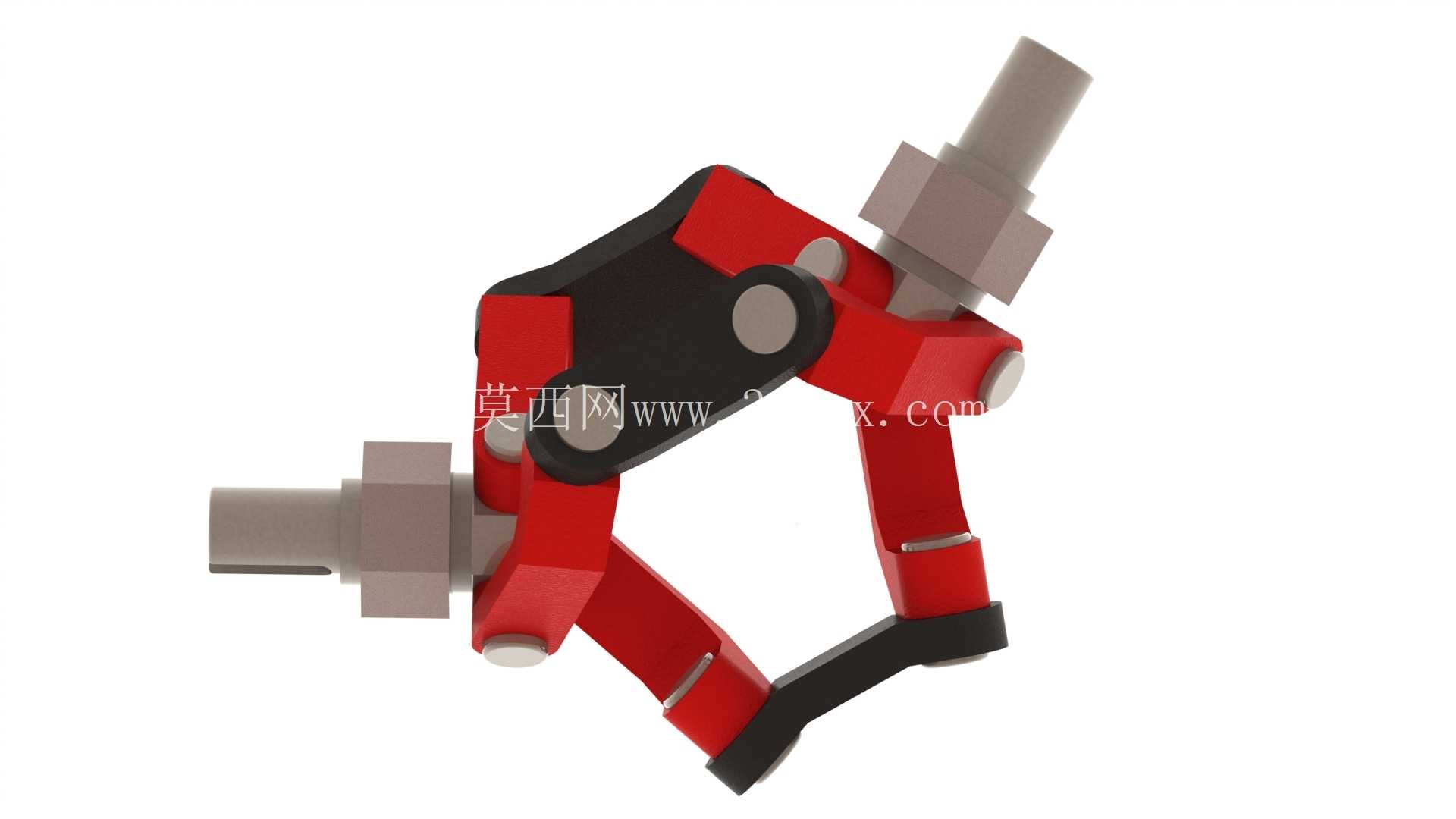

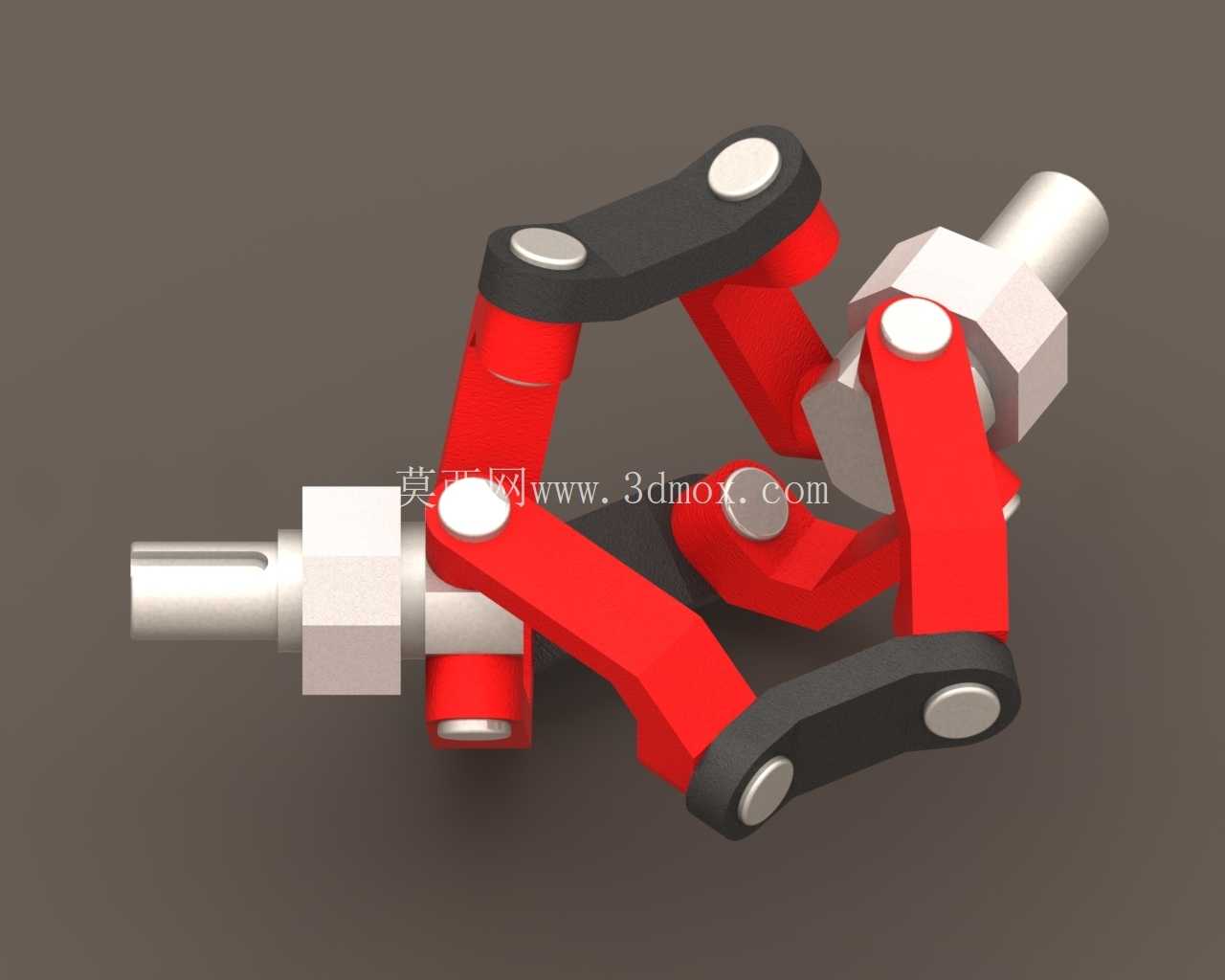

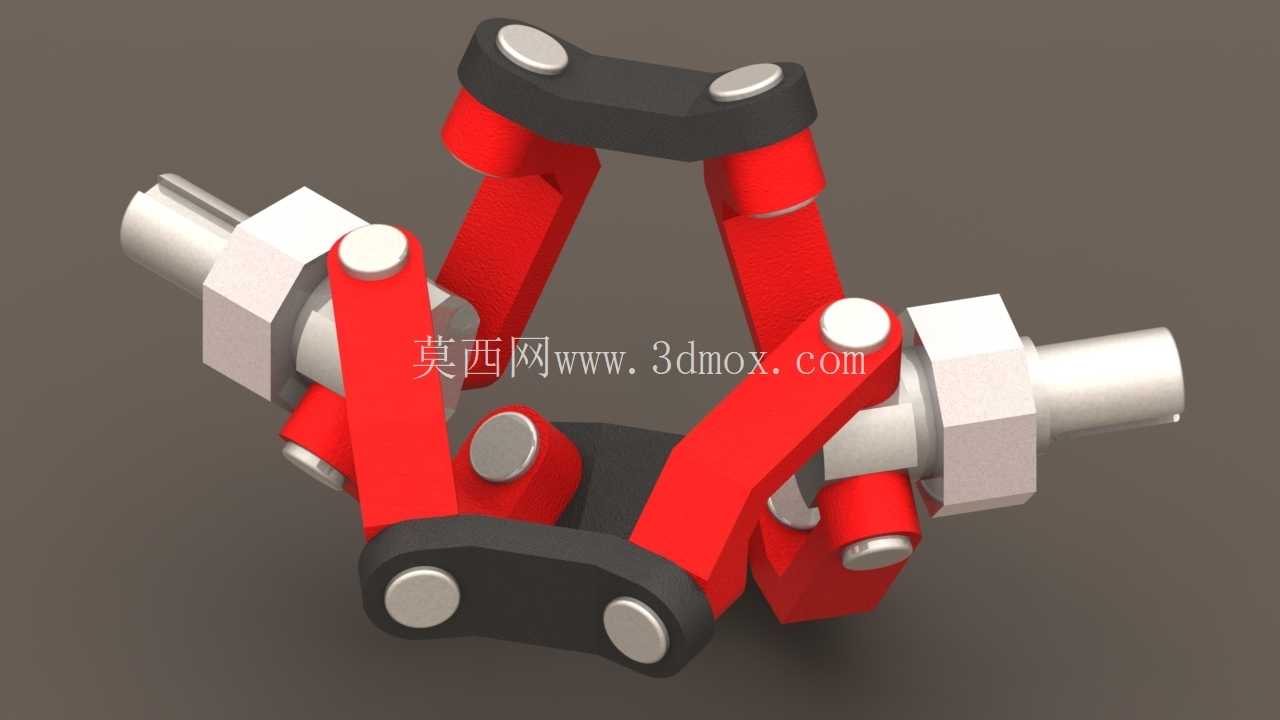

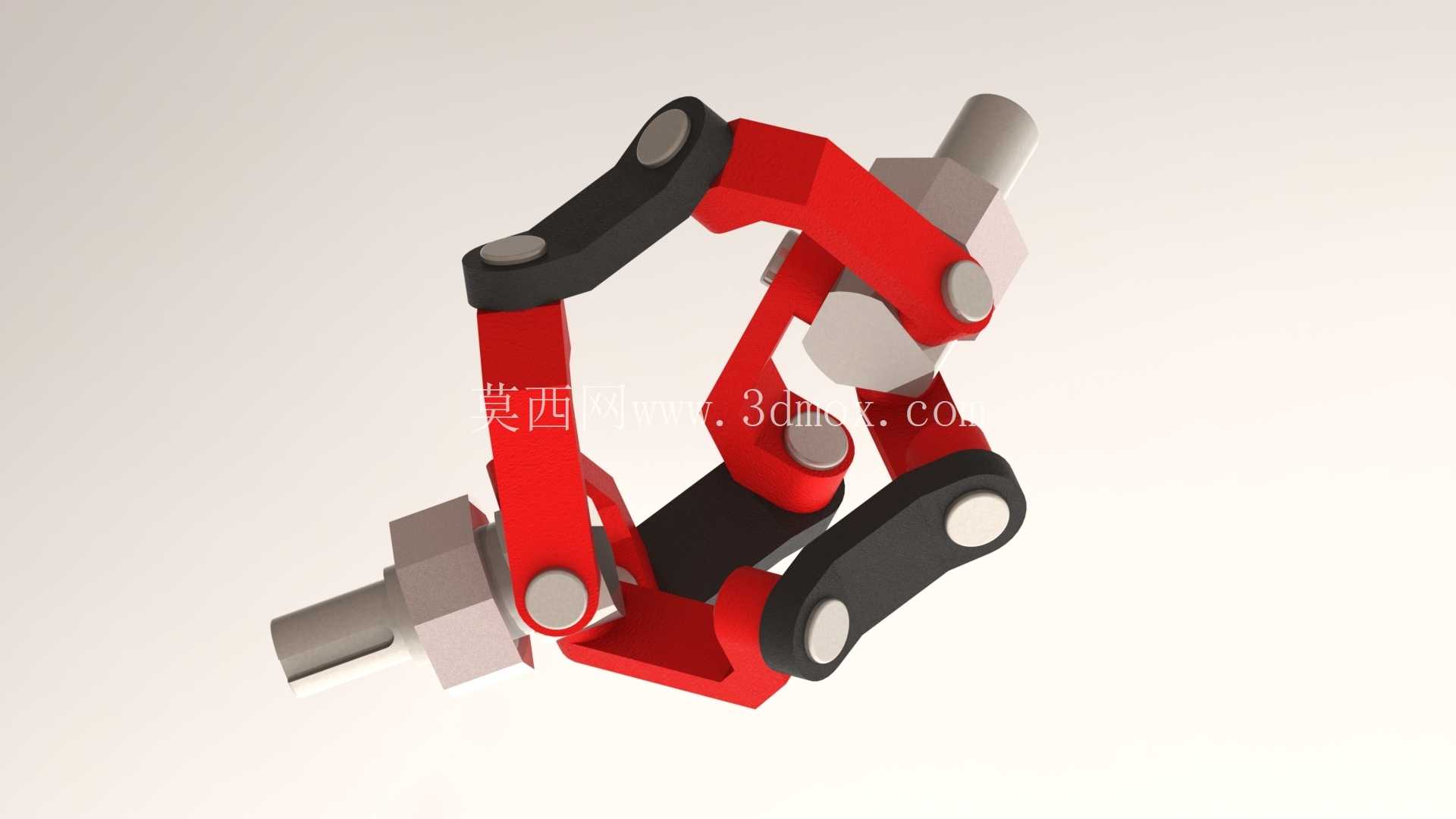

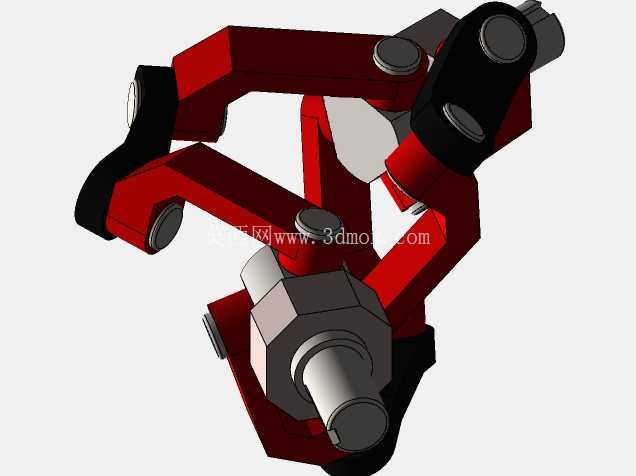

该传动机构主要用于存在固定轴线夹角的两根平行偏移轴之间的旋转运动传递,常见于非标自动化生产线的动力传输工位、小型专用设备的动力换向布局、轻工机械的跨模块动力衔接场景,当设备内部安装空间受限,无法通过同轴联轴器或常规万向节完成动力传递,且两轴轴线与水平面固定呈120度夹角时,该结构可替代多组齿轮换向结构,大幅压缩传动链路的占用空间,减少动力传递过程中的损耗。从结构功能来看,整套机构通过四根导向臂与三个连接臂的铰接配合完成动力传递,驱动轴接入旋转扭矩后,铰接点随轴做圆周运动,带动导向臂沿预设轨迹摆动,通过连接臂的联动将扭矩同步传递至从动轴端,整个传动过程无滑动摩擦副,传动比恒定,不会出现常规十字万向节在大夹角下的转速波动问题,适合对传动平稳性有一定要求的中低转速动力传输场景。

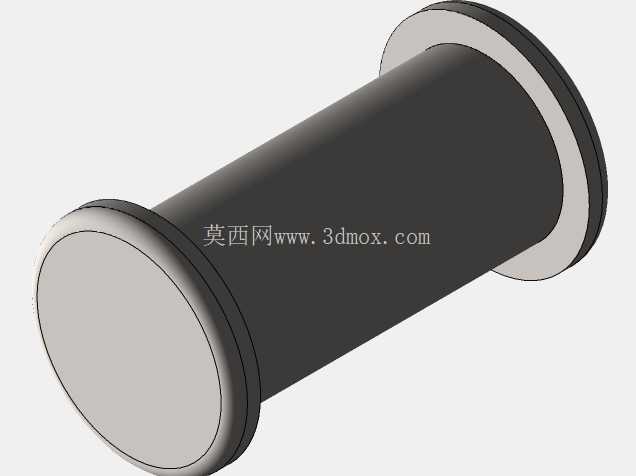

设计过程中首先需要确定两轴的中心距与夹角参数,本结构适配的两轴轴线夹角固定为120度,导向臂的长度、连接臂的铰接点位置均经过运动学仿真校核,确保整个回转周期内所有铰接点无运动干涉,各臂体的受力均匀,不会出现局部应力集中的问题。铰接位置采用销轴与轴套的配合结构,预留合理的配合间隙,既保证铰接转动的灵活性,又避免间隙过大导致传动回程误差超标,轴端采用标准轴径设计,可直接与常规带座轴承配合安装,不需要额外定制连接法兰。

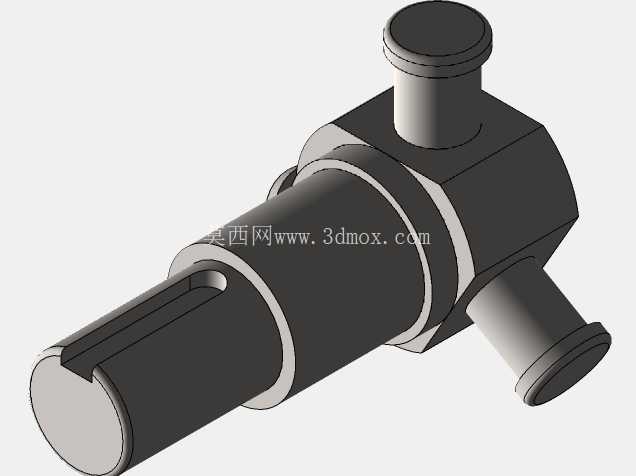

从安装边界来看,整套机构的径向最大轮廓由连接臂的回转半径决定,安装时需要在机构径向预留足够的避让空间,避免臂体回转过程中与周边设备构件发生碰撞,轴向方向两轴的伸出长度可根据实际安装需求调整,轴端可加工键槽或顶丝孔,适配不同的动力输入输出连接方式。臂体部分采用分体式结构设计,不同受力位置的构件可根据载荷需求选用不同材质,受力较大的导向臂可选用中碳钢调质处理,连接臂可选用铝合金材质降低整体运动惯量,铰接销轴选用轴承钢淬火处理,提升铰接位置的耐磨性能,延长机构的整体使用寿命。
在实际选型应用时,需要核算传递的额定扭矩,确保各臂体的截面强度、铰接销轴的抗剪切强度满足载荷要求,若用于转速较高的传动场景,可对臂体做动平衡处理,降低传动过程中的振动。相较于传统的齿轮换向传动结构,该机构的零件数量更少,加工难度更低,装配过程不需要复杂的齿隙调整,后期维护仅需要定期在铰接位置补充润滑脂即可,维护成本远低于齿轮换向结构;相较于常规的十字万向节传动,该结构可实现固定偏移量的平行轴传动,不需要额外加装中间传动轴,整体结构更加紧凑,适合安装空间局促的设备内部布局。在装配过程中需要注意各铰接点的销轴轴向固定,采用卡簧或轴端挡圈限制销轴的轴向窜动,避免运转过程中销轴脱出导致机构失效,各臂体的铰接面需要保持平行,避免出现偏载导致铰接位置异常磨损。
