Aero-Spike气动尖塞式引擎结构设计

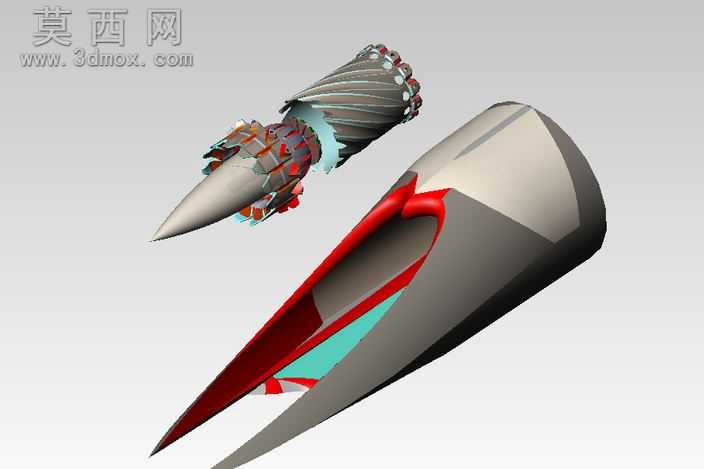

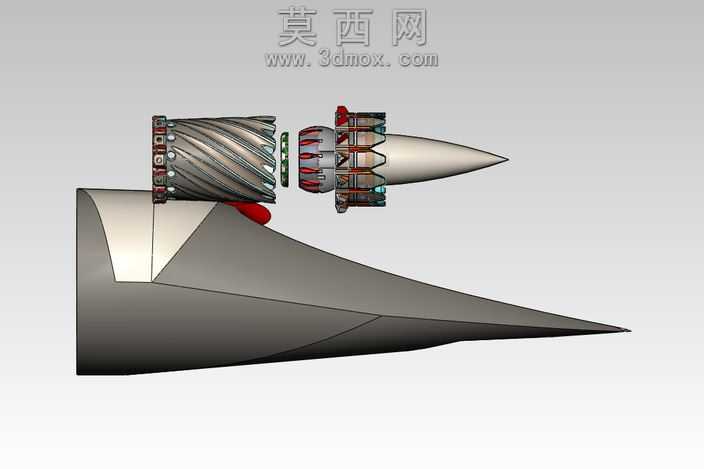

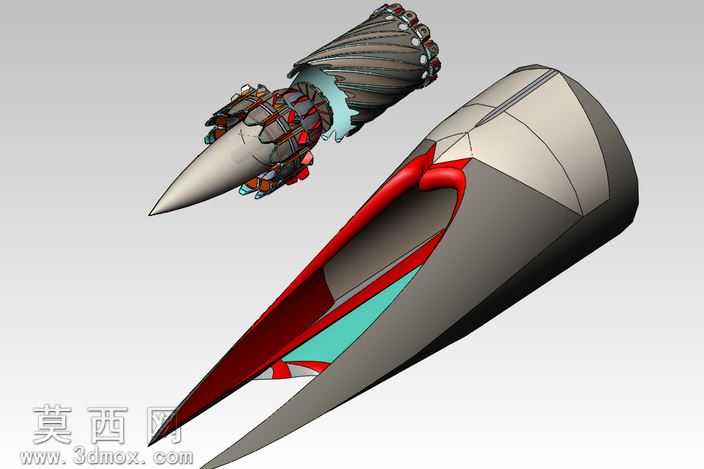

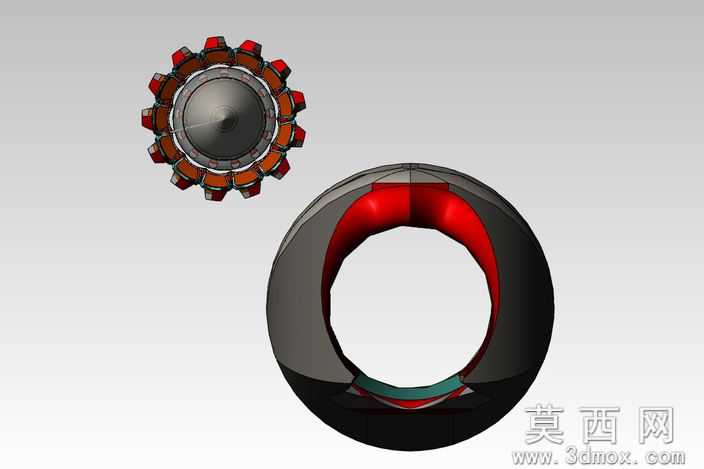

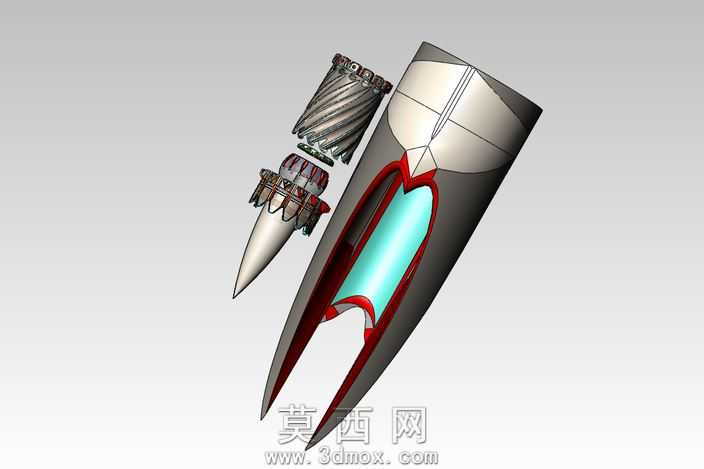

本作品为Aero-Spike气动尖塞式引擎的三维结构设计，建模过程中采用自顶向下的设计思路，先完成整体气动外形的轮廓搭建，再逐步拆分内部的功能组件，确保各部件的装配间隙与气动流道的连续性符合设计要求。建模阶段针对尖塞主体的曲面特征，通过多截面曲面放样、曲率连续过渡调整完成主体外壳构建，保证外表面的气动顺滑度，避免出现曲面折角影响气流走向。对于引擎的喷管调节结构，采用参数化建模方式预留活动构件的运动行程，可直观展示喷口调节的动作逻辑，内部的冷却流道、燃料输送管路均按照真实气动尖塞引擎的布局完成排布，还原了该类引擎特有的中心锥体型面与环形燃烧室的配合结构。材质渲染阶段，主体外壳采用耐高温合金材质，调整金属粗糙度与反射参数模拟高温工况下的金属质感，喷管内侧的热端部件赋予带热障涂层的材质表现，通过渐变的红、青配色区分不同温区的构件，调节叶片等活动部件采用高强度合金材质，突出构件的结构强度属性。结构设计上还原了气动尖塞引擎的核心优势特征，即中心塞体可随飞行高度、气压变化自动适配气流膨胀比，相比传统钟形喷管具备更宽的工况适应范围，建模时特意做了局部剖视的展示处理，将内部的燃烧室、燃料喷嘴、冷却夹层等隐藏结构直观呈现，清晰展示各组件的装配关系与动力传递路径。设计过程中反复校验了各部件的干涉情况，确保所有装配结构符合机械设计的公差要求，既保证了外观的视觉还原度，也完整呈现了该类新型航空推进装置的内部构造逻辑，可用于航空动力结构的教学演示、原理展示场景，帮助观者直观理解气动尖塞引擎的工作机制与结构特点。
