Creo环境下设计的分体式电机鼓风机结构

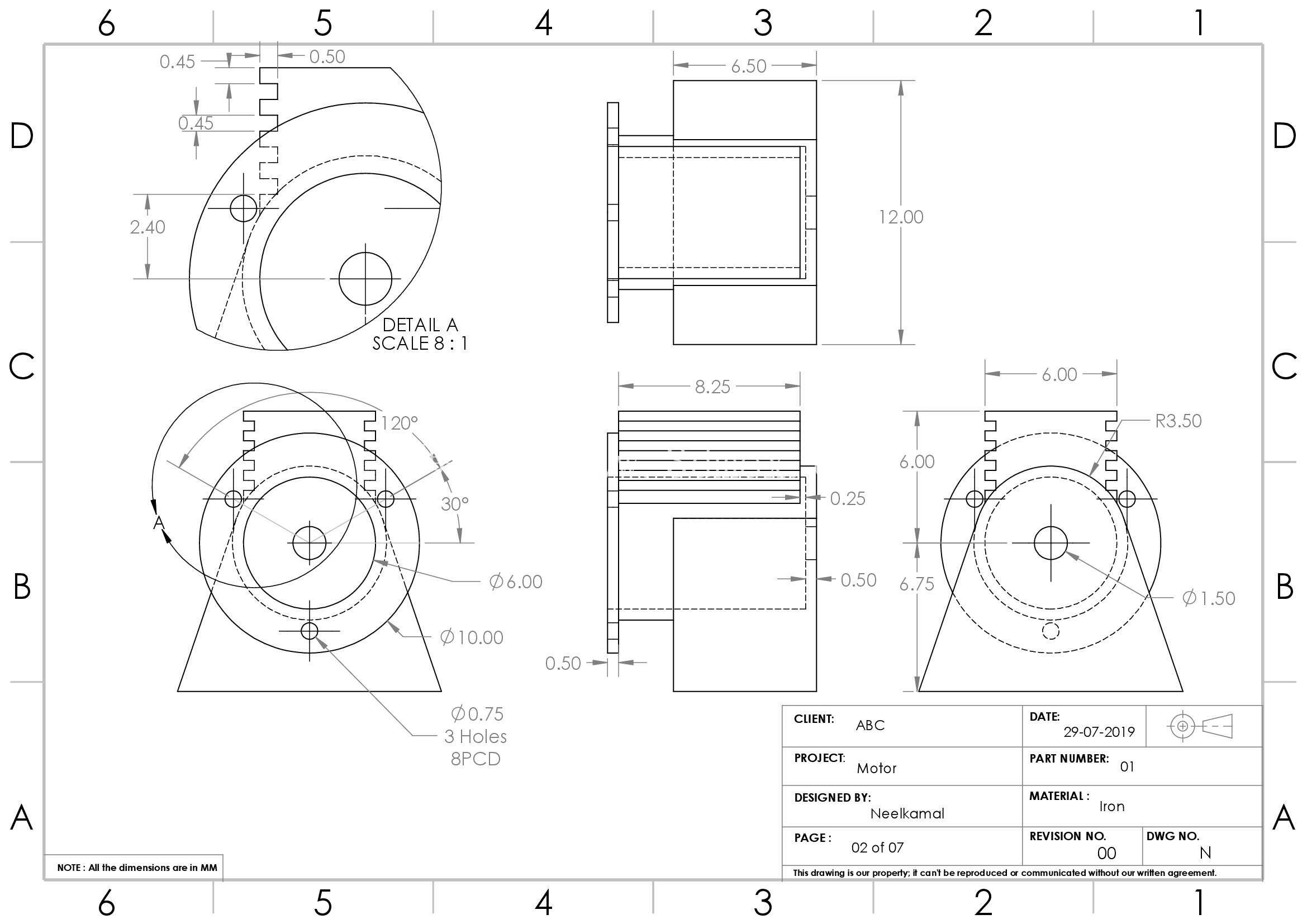

　　这款分体式鼓风组件的结构设计，核心围绕小功率风冷场景的适配需求展开，日常多配套小型工业电控柜、桌面型加工设备的局部散热、实验室小型通风回路使用，也可作为小型物料输送环节的低压风源配套部件，区别于一体式焊接成型的鼓风设备，这套结构全部采用螺栓拼接的装配逻辑，后期维护时不需要整体拆解设备外壳，就能单独更换叶轮、轴封或者电机端的易损件。从结构拆分逻辑来看，整套组件分为电机固定端、传动轴、上下对合的蜗壳壳体、叶轮、进风导流罩、安装支座六个独立模块，电机固定端采用带散热筋的端盖结构，端盖法兰面直接和下蜗壳的定位止口配合，止口配合公差控制在H7/h6区间，装配时不需要额外打定位销就能保证电机轴和蜗壳中心的同轴度，避免长期运行出现轴系偏磨的问题。

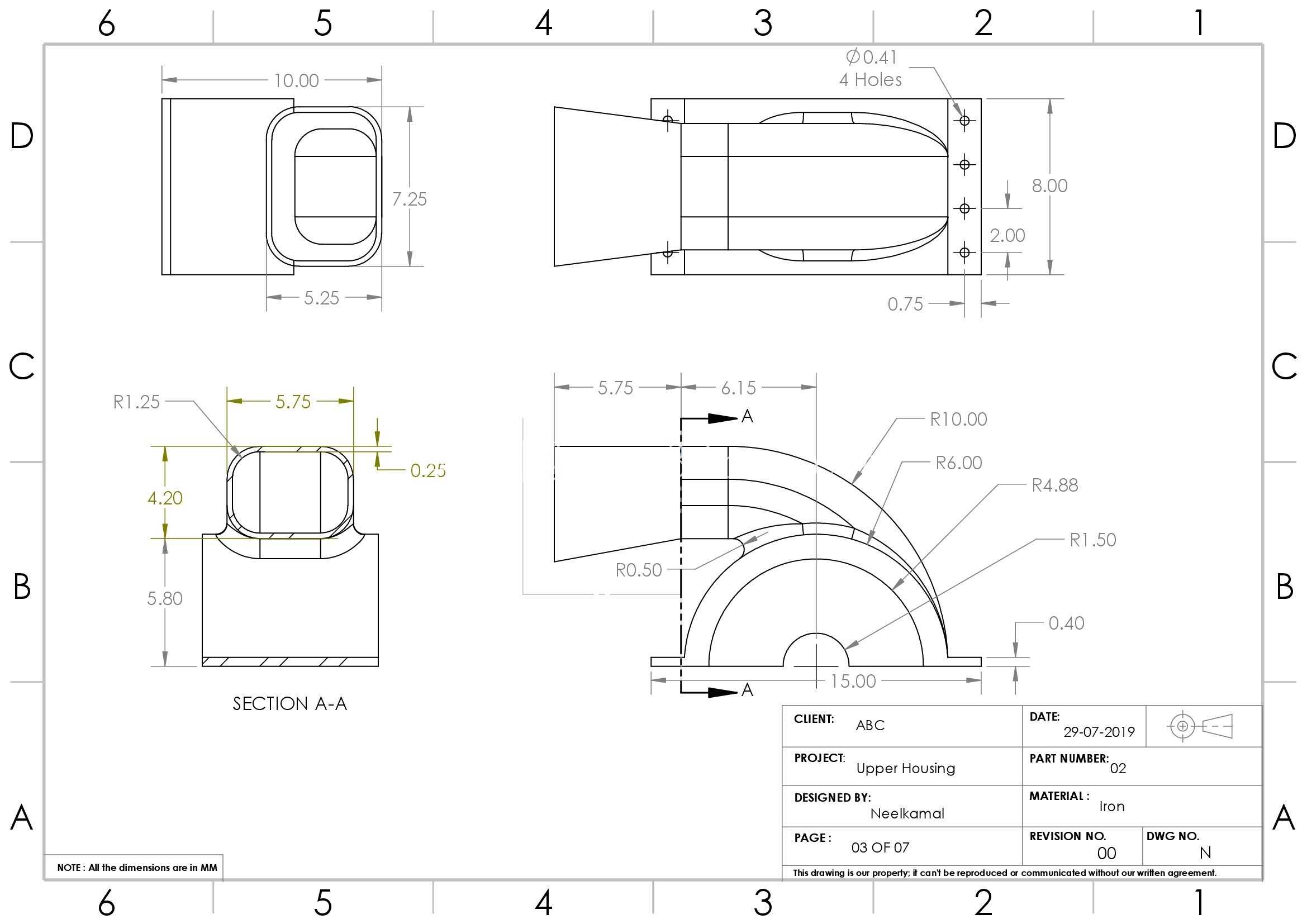

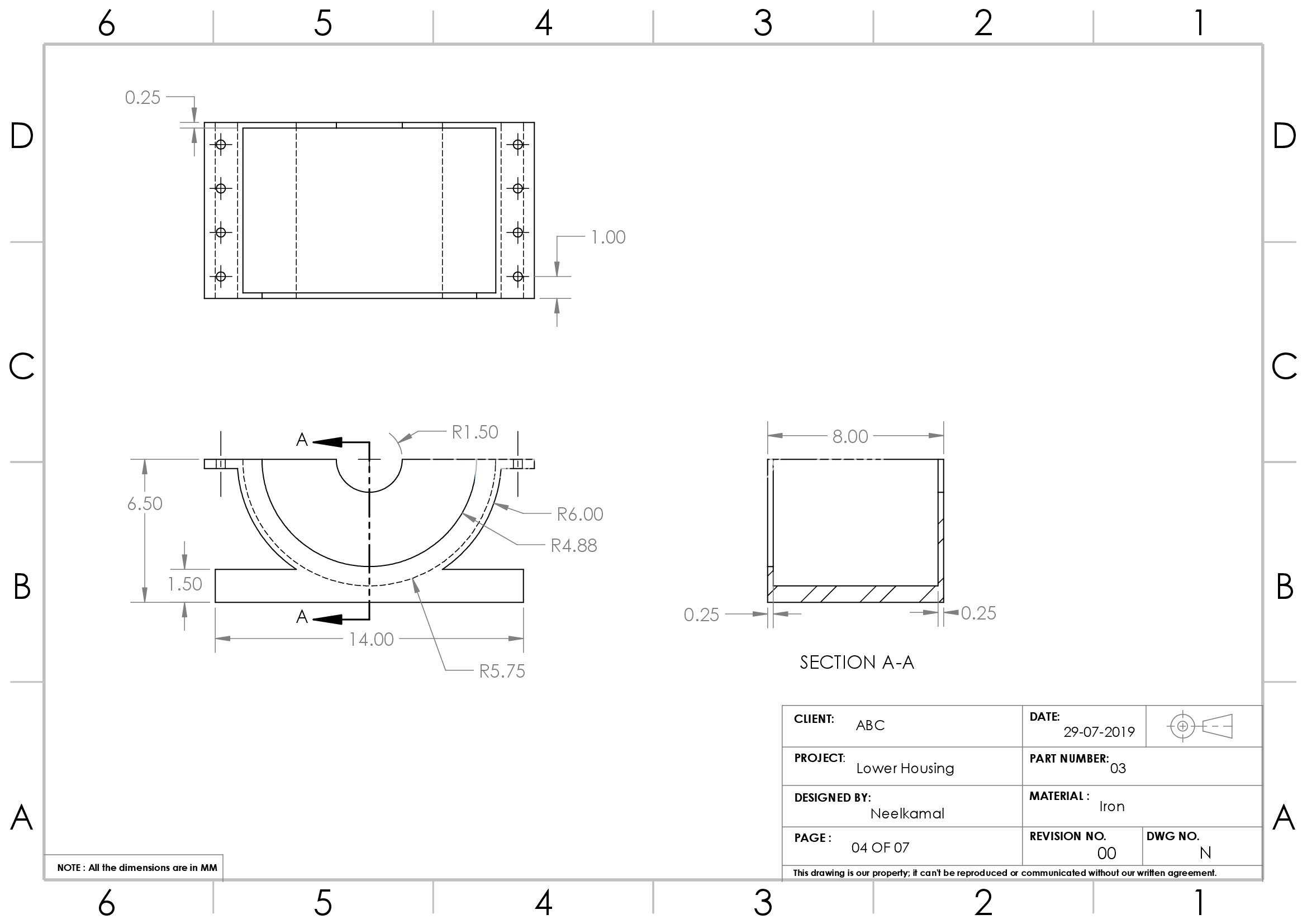

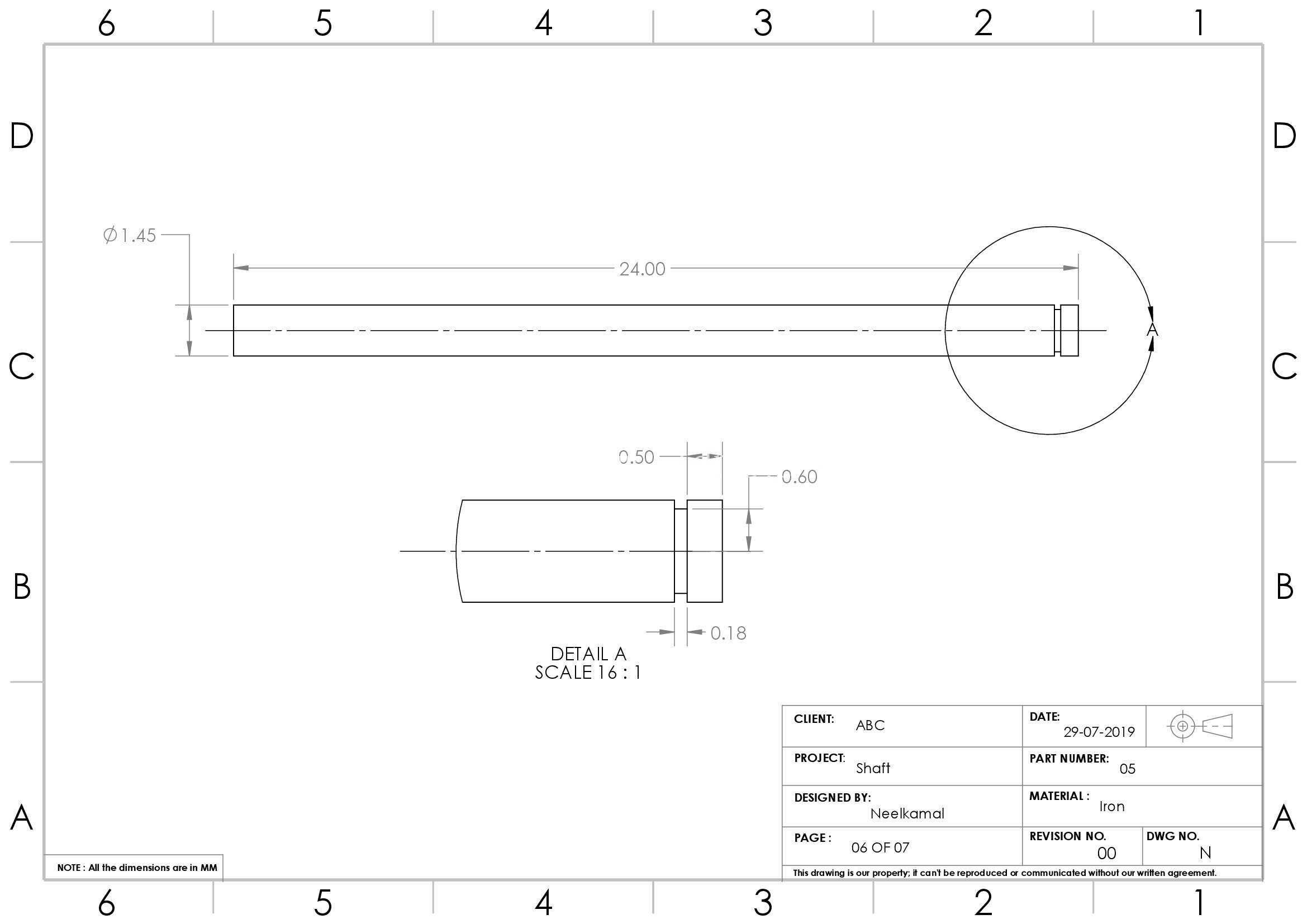

　　传动轴采用阶梯轴设计，和电机输出端通过平键传递扭矩，轴穿过蜗壳的位置预留了标准密封件的安装槽位，可根据使用场景搭配骨架油封或者间隙密封结构，防止蜗壳内的风压泄漏，也能避免外界粉尘进入电机轴承位。上下蜗壳采用对半分型的结构，分型面沿着蜗壳的型线最大轮廓布置，两个半壳的结合面冲压有密封胶条的安装凹槽，装配时通过周向布置的螺栓锁紧，不需要额外焊接就能保证蜗壳的气密性，蜗壳的出风口采用矩形法兰接口，可直接对接标准尺寸的通风软管或者硬质风管，不需要额外做变径转接。

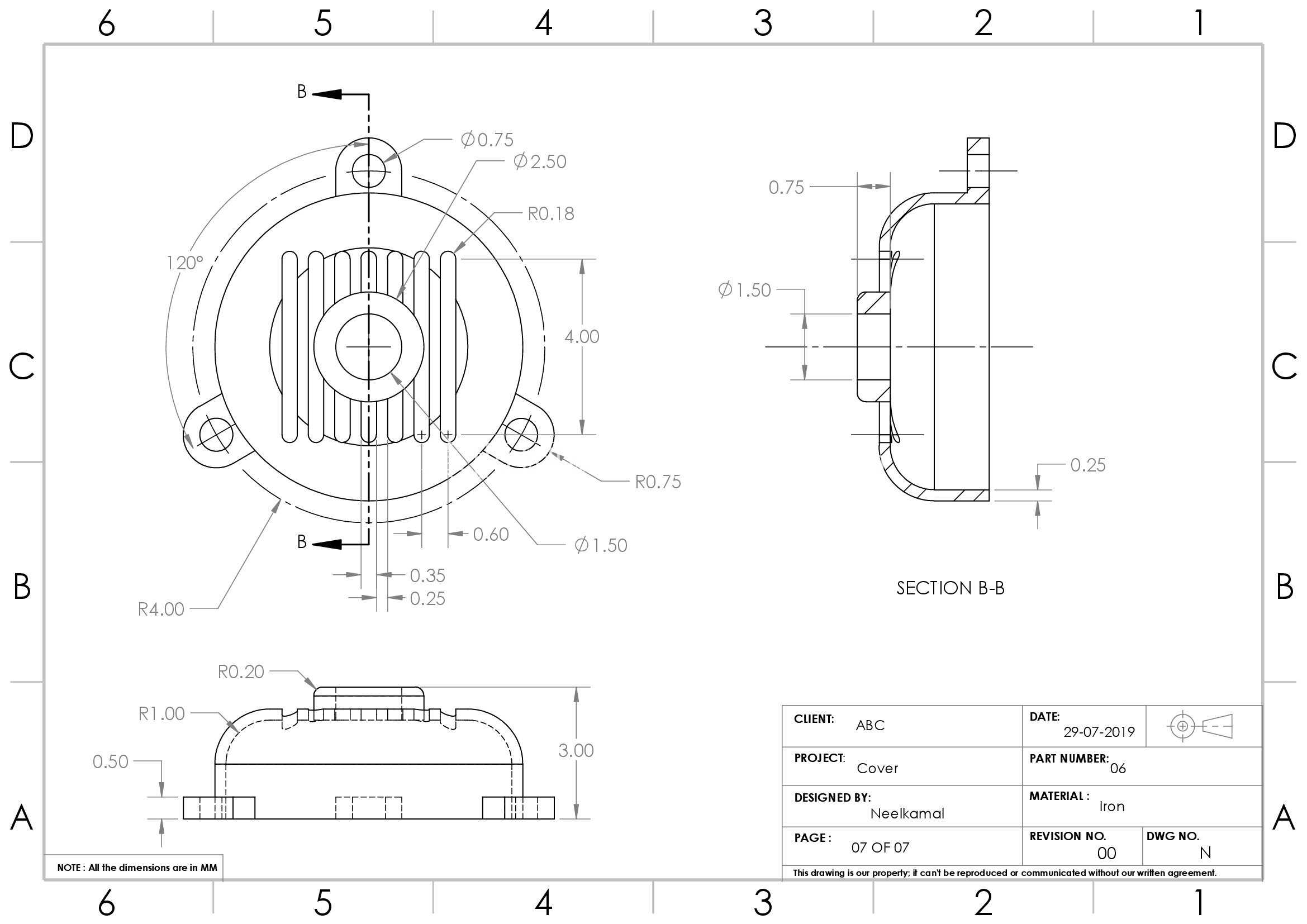

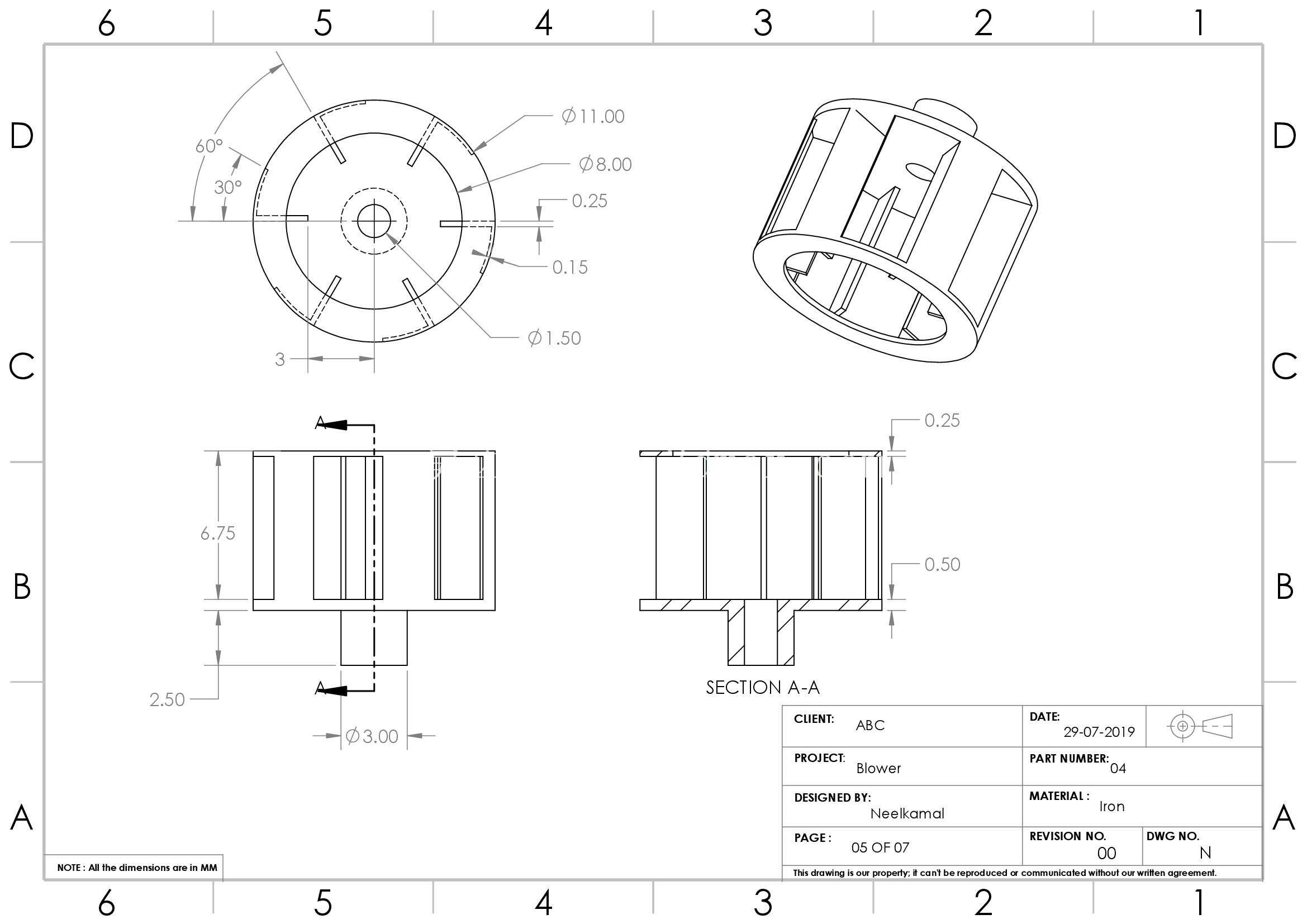

　　叶轮采用前向多翼式结构，叶片和前后端盘采用一体冲压成型的结构设计，动平衡等级预设为G6.3，适配3000转以内的常规电机转速，运行时的振动幅度控制在0.05mm以内，不会因为振动传导导致安装支座出现松动。进风导流罩采用弧形收口结构，和上蜗壳的进风口通过卡扣加螺栓的双重固定方式连接，导流罩的型线经过顺滑过渡处理，能减少进风端的紊流损失，相比直筒型进风口可降低约8%的进风阻力。安装支座分为两个独立部分，一部分是和下蜗壳一体成型的弧形支撑座，带两个长条形安装孔，可适配一定范围内的安装间距误差；另一部分是和电机端盖连接的L型支撑脚，支撑脚的安装面预留了减震垫的安装位置，可搭配橡胶减震垫使用，进一步降低运行时的振动传递。

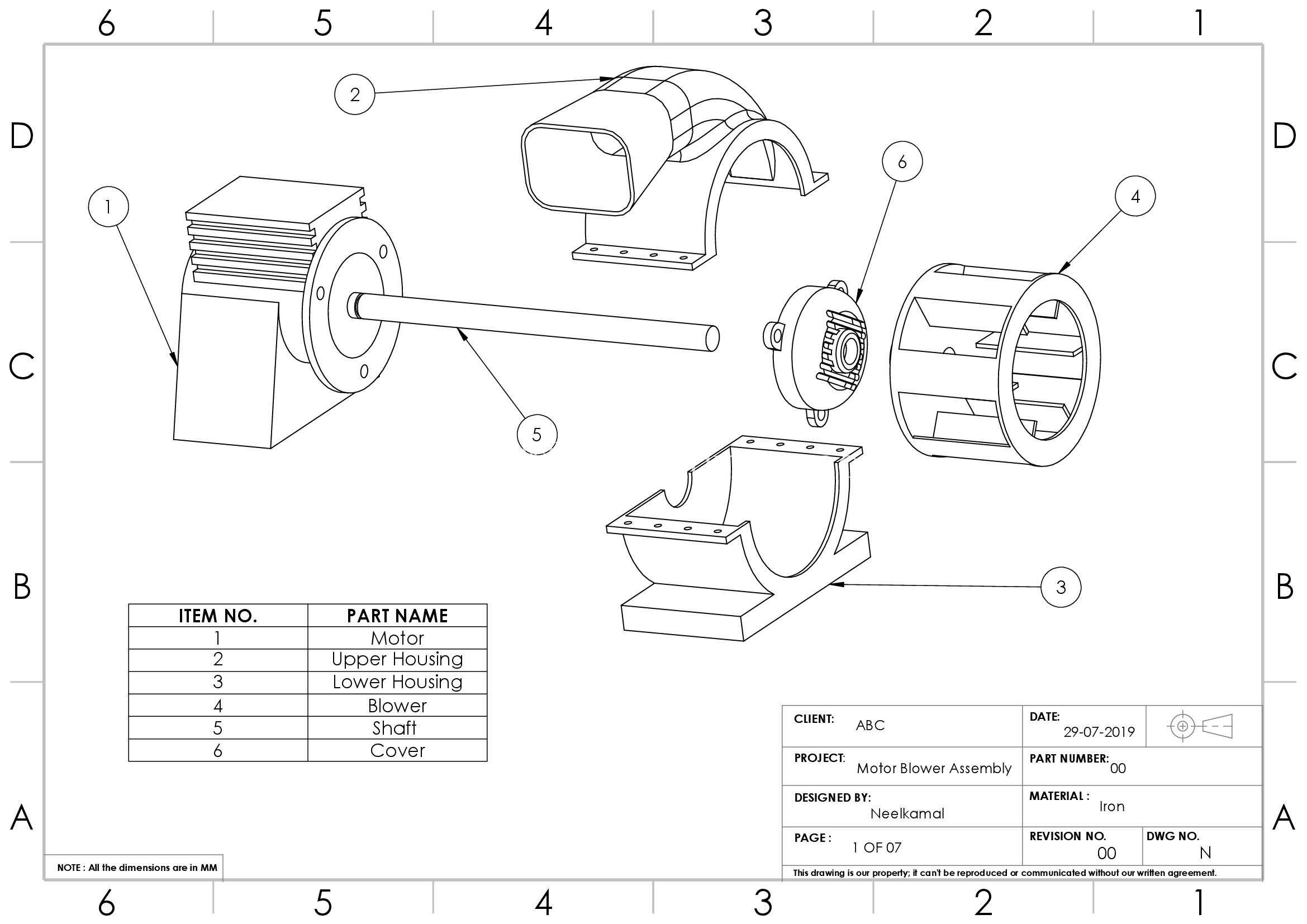

　　从安装边界来看，整套组件的轴向总长度控制在适配常规100W-300W小功率电机的尺寸区间，径向最大尺寸不超过常规小型风机的安装预留空间，安装孔的中心距参考了行业通用的小型鼓风机安装尺寸标准，可直接替换同功率段的传统一体式鼓风机，不需要对原有设备的安装位做二次改造。设计过程中特意规避了特殊定制的非标紧固件，所有连接螺栓都采用国标通用规格，后期运维时在常规五金渠道就能采购到替换件，不需要向原厂定制特殊配件。蜗壳的内壁型线采用等角螺线设计，能保证叶轮甩出的气流沿着蜗壳内壁顺滑导向出风口，减少气流在蜗壳内部的涡流撞击损失，相比圆弧型蜗壳可提升约6%的出风效率。电机端的散热筋方向顺着电机轴的轴向布置，当风机运行时，叶轮产生的负压会带动部分气流顺着散热筋流过电机外壳，顺带带走电机运行产生的热量，不需要额外给电机加装独立散热风扇，简化了整体结构。在装配逻辑上，整套结构的装配顺序不需要特殊工装，先把叶轮压装到传动轴上，再将传动轴和电机输出端连接固定，之后把下蜗壳和电机端盖的止口对齐锁紧，放入密封胶条后扣合上蜗壳，最后安装进风导流罩和固定支座即可，普通的机修人员参照装配示意图就能完成组装，不需要专业的装配培训。
