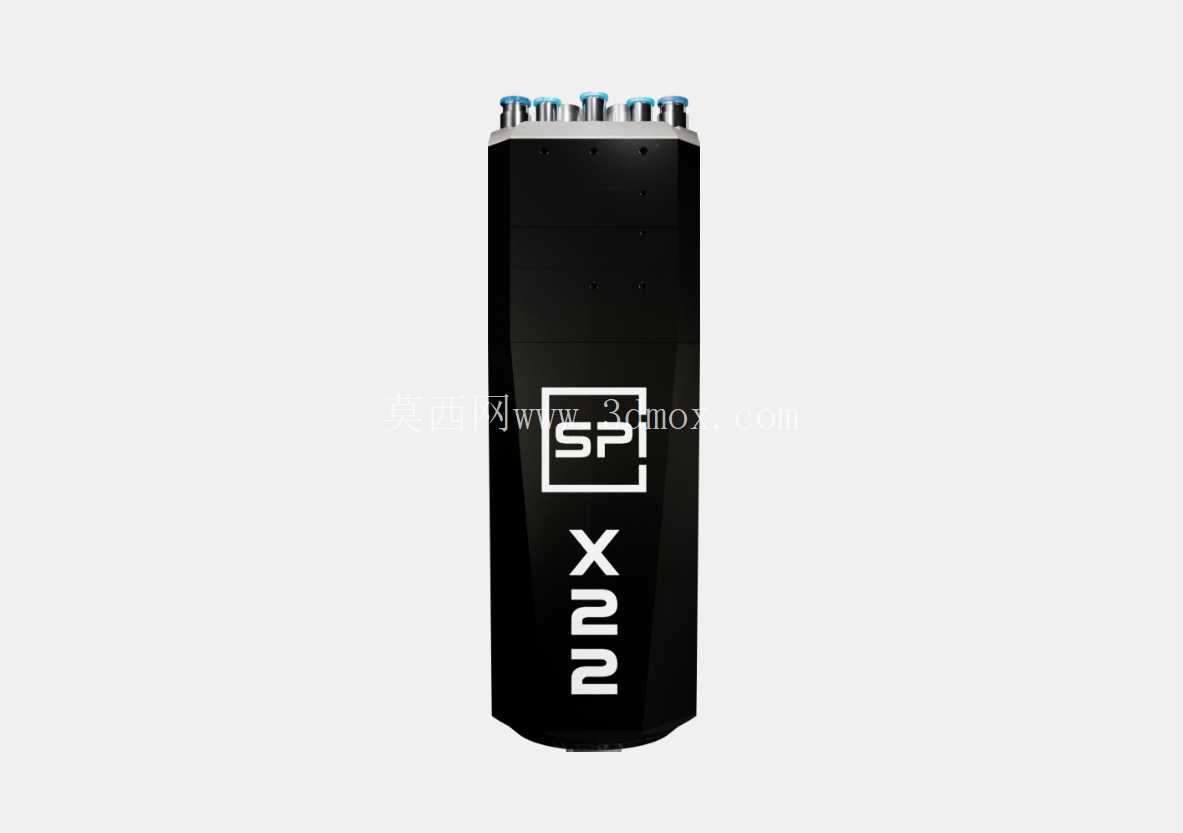

X22-F-HSKE32高速电主轴结构设计

　　这款高速电主轴主要面向高精度铣削加工场景，在模具精加工、小型精密零件铣削、铜公电极加工等工况下应用广泛，尤其适配高速精雕机、小型加工中心的升级改造与设备配套，能够满足有色金属、非金属材料的高速小进给切削需求，在3C产品结构件加工、小型模具型腔精修工序中，可凭借高转速特性获得更优的表面加工质量，减少后续抛光工序的工作量。从功能特性来看，该主轴支持1.5kW与2kW两种功率规格，适配230V与400V两种供电电压，可匹配2极、4极两种驱动配置，冷却方式采用液冷结构，相比风冷主轴能够在长时间高转速运行下保持更稳定的温度控制，避免热伸长导致的加工精度漂移。

　　换刀接口采用HSK-E32标准，这类接口在高速旋转下的锥面配合精度更高，刀柄的动平衡表现更优，能够适配最高45000转每分钟的运行转速，满足高速切削的线速度要求。主轴轴承采用高精度GMN轴承组，配合线圈端的温度控制模块，能够实时监测运行温度，避免过热导致的轴承寿命衰减。整机重量仅5.3kg，防护等级达到IP54，能够抵御加工过程中的切削液飞溅与粉尘侵入，适配车间复杂的加工环境。在结构设计思路上，这款主轴采用了主轴锁紧机构的轻量化解决方案，将主轴支架直接集成在外壳结构中，减少了额外安装附件带来的装配误差与整体重量，外壳采用一体化的柱形结构，既保证了结构刚性，又简化了安装时的同轴度调整流程。

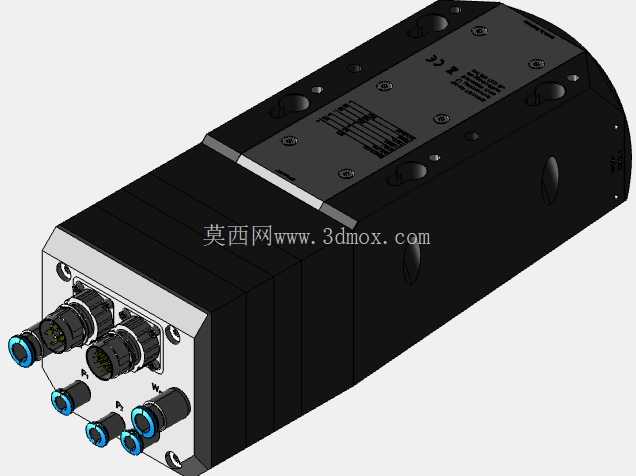

　　密封结构采用创新的迷宫式密封设计，相比传统接触式密封，能够减少高速旋转下的密封件磨损，同时不需要额外接入密封空气，降低了设备配套的气源要求，简化了整机的气路设计。安装系统采用智能化的集成安装结构，外壳上预留的安装基准面能够直接与设备的主轴安装座配合，减少了安装时的打表校正工作量，安装公差更容易控制。从外形尺寸与安装边界来看，该主轴整体为圆柱形结构，主体外径统一，上端的接线与流体接口集中布置在主轴尾部，不会占用侧面的安装空间，安装时只需要保证安装座的内孔与主轴外径配合公差符合要求，同时预留尾部的液冷管路、动力线、信号线的走线空间即可，不需要额外设计复杂的避让结构。

　　主轴下端的刀具伸出端长度经过优化，在保证换刀行程的前提下，尽可能缩短了刀具悬伸长度，提升了加工时的刀具系统刚性，减少高速切削时的振刀风险。在实际选型配套时，需要注意匹配对应的变频器参数，根据所选的极数设置对应的电机参数，液冷系统需要保证流量与压力符合要求，冷却介质建议采用防锈冷却液，避免流道堵塞影响散热效果。换刀机构的打刀行程需要严格按照主轴的参数设置，避免打刀行程过大导致内部轴承损坏，日常维护时只需要定期检查液冷系统的过滤装置，清理入口处的切屑粉尘，即可保证长期稳定运行。这类小功率高速电主轴在小型精密加工设备上的替代优势明显，相比传统的机械主轴+皮带传动的结构，省去了中间传动环节的振动与噪音，动平衡精度更高，高速运行下的稳定性更好，同时集成化的结构减少了设备的整体安装空间，更适合紧凑型加工设备的设计需求。
