模块化可拼接教育竞赛机器人头部结构

　　该机器人头部结构专为教育类机器人竞赛场景设计，核心采用全模块化拆分思路，适配青少年科创竞赛、机器人教学实训、创意广告展示等多类应用场景，可直接作为桌面级教育机器人的头部功能组件使用，也可作为创意拼装教具用于机械结构认知教学。结构设计全程围绕无工具快装需求展开，整体装配完全摒弃螺丝紧固件，仅依靠四个直径10mm、厚度不超过6mm的圆柱形钕磁铁即可完成所有模块的拼接固定，各模块拼接面预留0.2mm的贴合间隙，既保证磁吸对位的容错空间，又能避免装配后出现松动错位，拼接完成后整体结构刚性满足日常移动、展示、竞赛演示的使用需求。

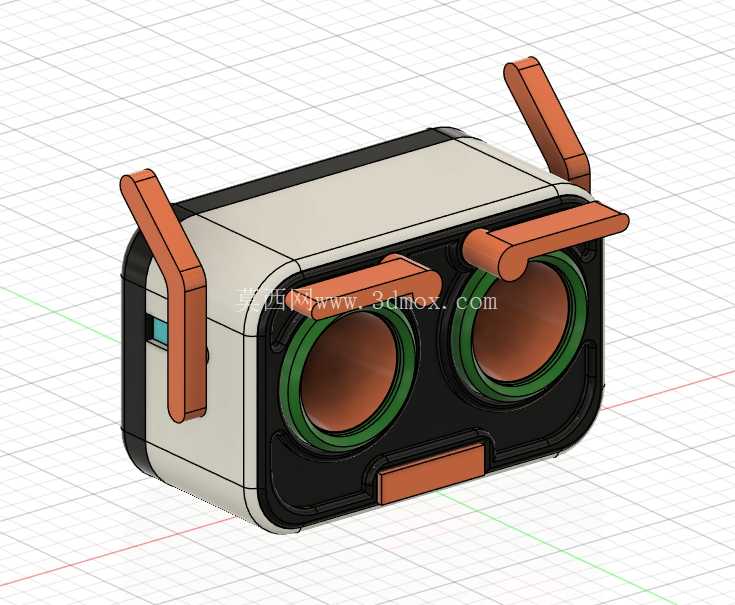

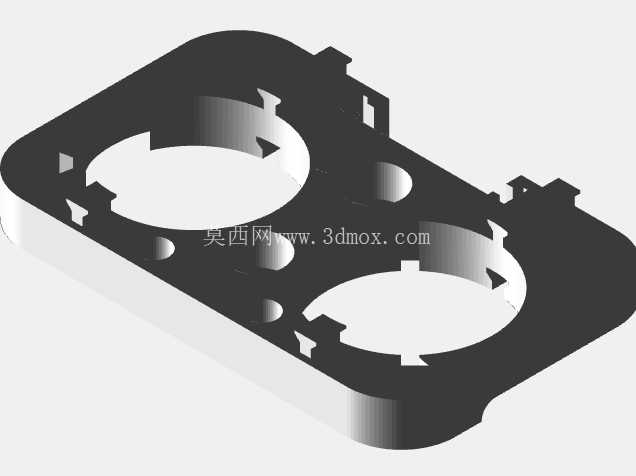

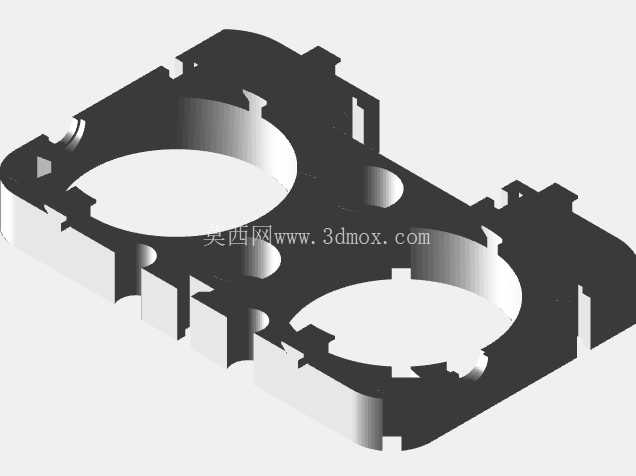

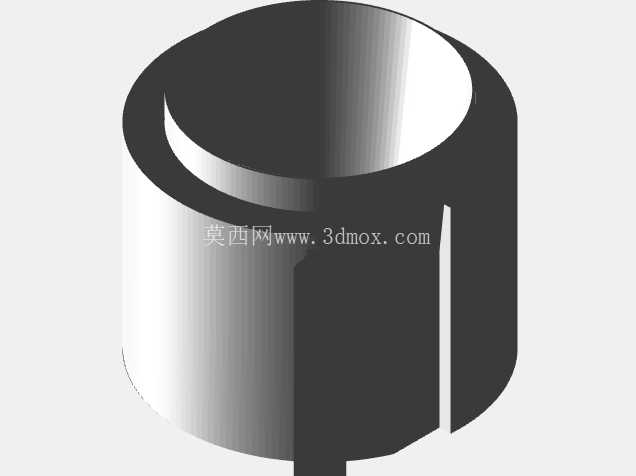

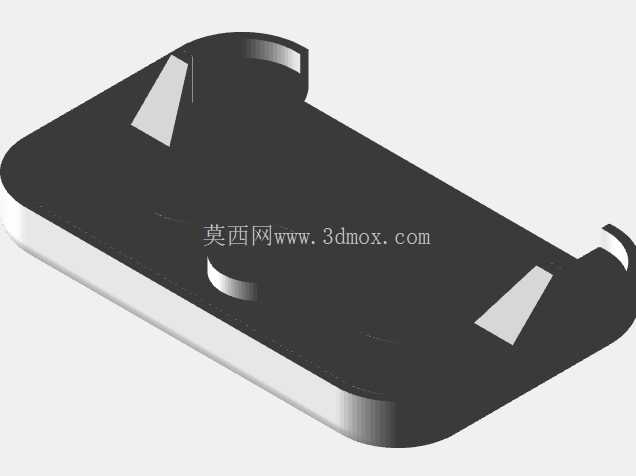

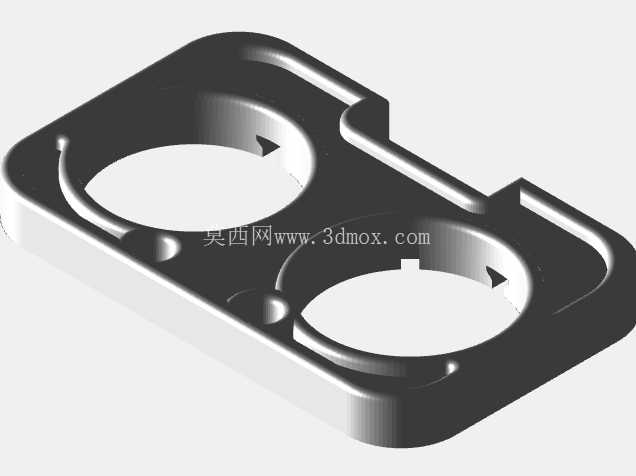

　　结构底部背面预留两个直径5mm的标准安装孔，孔位间距完全匹配乐高积木的安装基准，可直接兼容乐高类拼装积木的搭建体系，无需额外加工转接件即可快速搭载到各类积木搭建的机器人机身结构上，大幅降低教育场景下的改装门槛。眼部区域做了中空腔体设计，腔体内部预留充足的安装空间，可直接容纳两枚常用的食人鱼规格LED灯珠作为眼部发光单元，腔体侧壁预留走线槽位，可将LED供电导线从头部内部引导至机身侧方，避免导线外露影响整体外观，也能防止运动过程中导线被拉扯断裂。

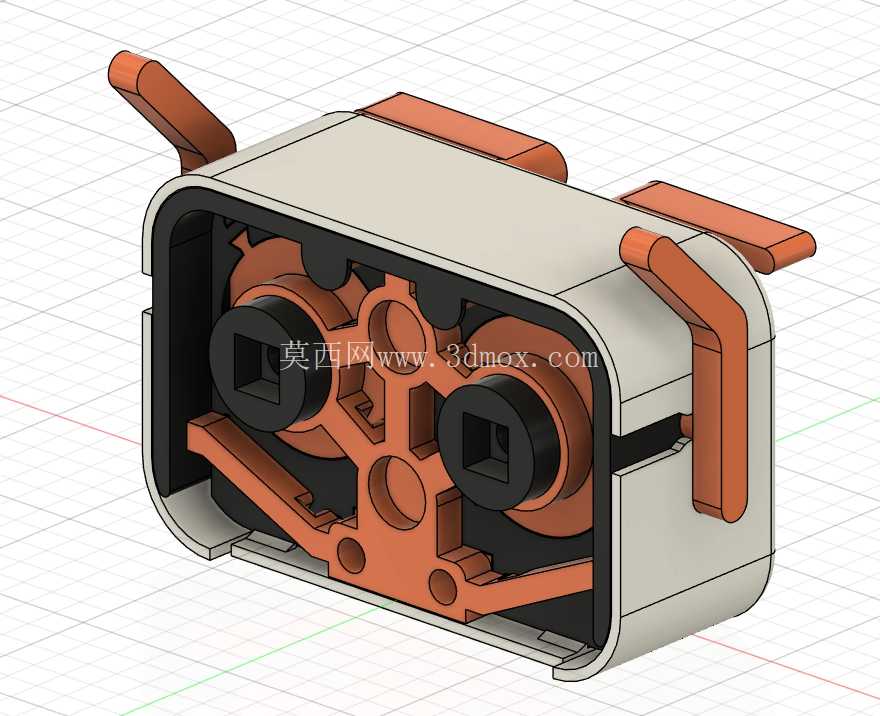

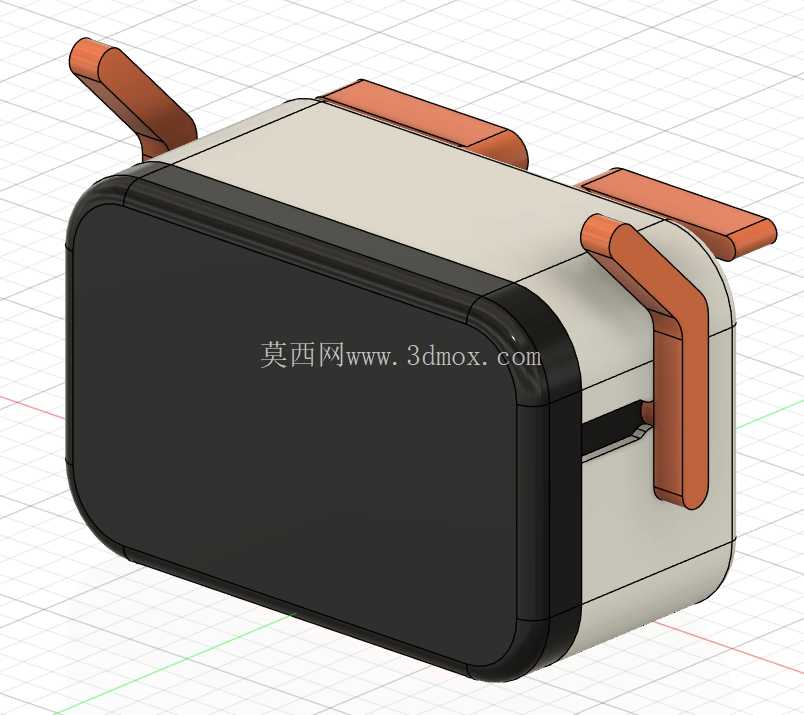

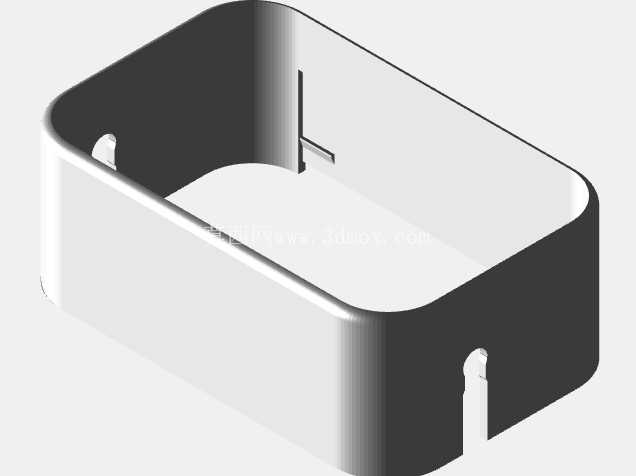

　　整体外形采用方正圆角的造型设计，外轮廓无尖锐棱角，符合教育类产品的安全设计要求，外露的橙色凸起结构既是模块拼接的对位标识，也可作为装饰件、附加传感器的安装基座，用户可根据不同的竞赛主题、展示需求更换不同颜色的模块部件，无需多材料混打设备即可实现多色外观效果，单色系桌面级FDM3D打印机即可完成所有部件的打印制作。各模块的拆分边界沿外观分色线设置，拼接缝完全隐藏在分色线位置，装配完成后外观无突兀的拼接痕迹，所有外露面均做了0.3mm的圆角过渡处理，避免3D打印过程中出现翘边、层纹突兀的问题，打印时无需添加额外支撑结构，所有安装孔位均做了0.1mm的打印补偿量设计，适配PLA、PETG等常用3D打印材料的收缩率，打印完成后无需二次打磨、扩孔即可直接完成装配。头部内部的腔体除了容纳LED灯珠外，还可根据使用需求加装小型摄像头、红外传感器等竞赛常用的感知元件，腔体内部预留了通用的安装柱位，可通过少量热熔胶或者扎带完成元件固定，无需对原有结构进行破坏性修改。磁吸连接的设计也支持快速更换不同功能的头部模块，比如在竞赛中需要切换视觉识别、灯光展示、超声波测距等不同功能时，可直接拔下原有头部模块更换对应功能的模块，无需拆解整个机器人机身，大幅提升竞赛过程中的调试效率。

　　安装边界方面，整体头部结构的外轮廓尺寸控制在120mm80mm70mm范围内，不会占用过多的机身安装空间，底部安装孔的深度为8mm，采用M5规格的螺丝或者乐高标准插销即可完成固定，固定后可承受10N以内的横向拉力，满足机器人常规移动、转向过程中的受力需求，不会出现头部脱落的情况。结构所有壁厚均设置为2mm，既保证3D打印过程中的成型强度，又能尽可能控制整体重量，成品头部总重量控制在80g以内，不会给小型教育机器人的舵机、电机带来额外的负载压力，适配绝大多数桌面级小型教育机器人的负载能力。
