NEMA17规格42型步进电机结构设计

　　在桌面级自动化设备、小型数控运动平台、3D打印传动模组这类对安装空间有严格限制的场景里，NEMA17规格的步进电机一直是应用占比极高的动力元件，这类电机的安装孔位遵循行业通用的法兰尺寸标准，能直接适配市面上绝大多数标准化的线性滑台、同步带传动模组，不需要额外做转接板的定制加工，能大幅缩短设备组装的调试周期。做这类电机的三维结构设计时，首先要明确的是实际工况的负载边界，这款电机的保持扭矩设定在4.8kg·cm，刚好覆盖桌面级设备的常规负载需求，既不会因为扭矩冗余造成电机体积过大挤占安装空间，也不会因为扭矩不足出现高速丢步的问题。

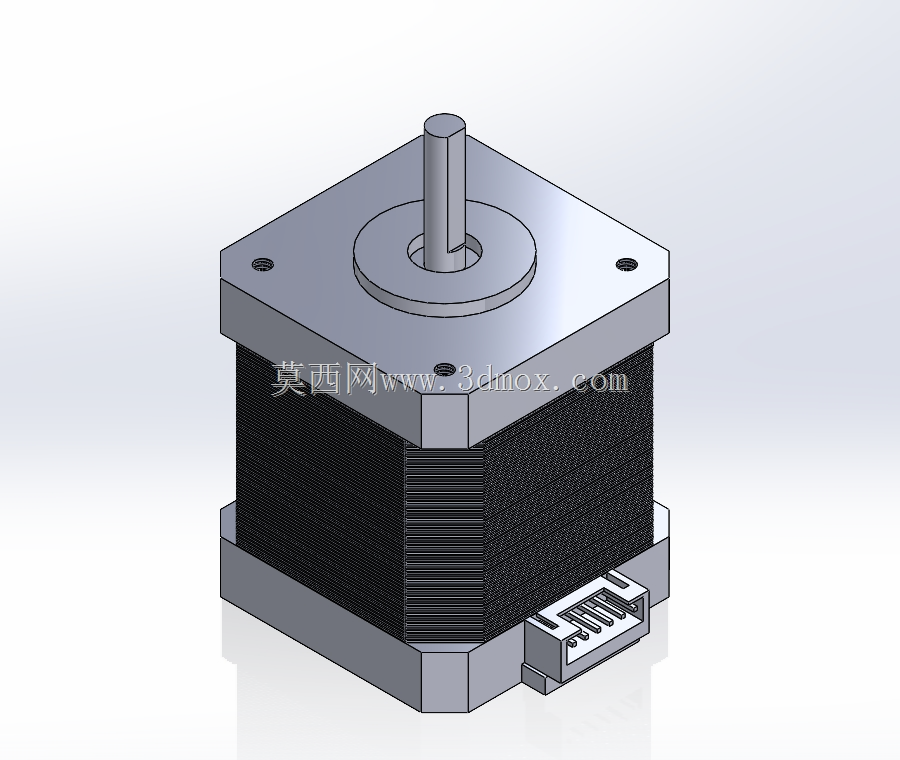

　　从结构细节来看，电机本体的定子部分采用叠片式结构设计，叠片的堆叠高度直接决定了电机的输出扭矩能力，建模时需要准确还原叠压后的本体外形尺寸，避免后续做设备装配时出现和周边结构件的干涉问题。输出轴采用D型切口设计，轴径设定为5mm，D型切口的尺寸控制在0.5mm，这种结构相比传统的光轴加顶丝的固定方式，能让同步轮、联轴器这类传动件和轴的连接更可靠，长期正反转切换的工况下也不会出现轴和传动件的相对滑动，传动精度的保持性更好。

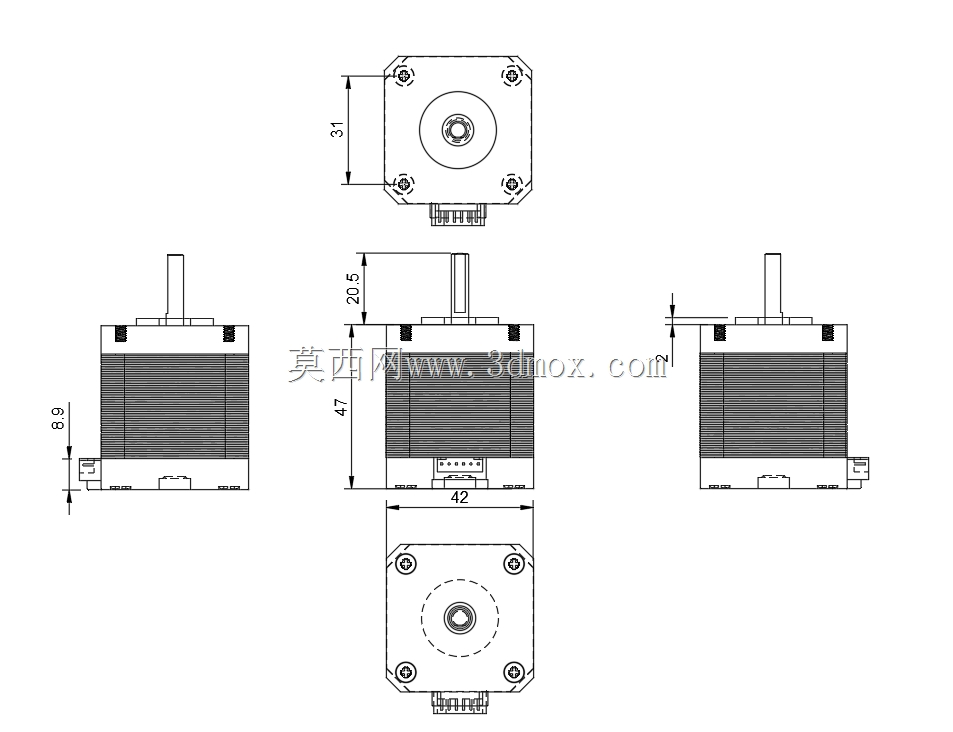

　　安装法兰面的四个安装孔采用M3规格，孔的有效螺纹深度设定为4.5mm，这个深度是经过实际装配验证的，既保证了螺丝拧入后的连接强度，不会因为螺纹深度不够造成安装滑牙，也不会因为孔深过深打穿定子绕组造成电机内部短路。建模的时候需要特别注意安装孔的位置度公差，四个孔的中心距要严格遵循NEMA17的标准尺寸，否则实际装配时会出现和安装座孔位对不齐的问题，很多新手建模时容易忽略这个细节，做出来的模型看着外形没问题，实际加工装配时根本装不上。

　　尾部的接线座采用侧插式的接插件结构，建模时要准确还原接插件的引脚间距和外形尺寸，方便后续做设备布线时预留足够的接线空间，避免接插件和电机安装座的后壁出现干涉。电机的前后端盖采用压铸铝合金材质的结构设计，既保证了端盖的结构强度，也能通过端盖把电机运行时产生的热量传导到安装法兰上，辅助电机散热，延长电机的持续运行时间。

　　在做设备整体布局时，这类电机的安装位置通常要预留至少5mm的尾部接线空间，输出轴端要预留传动件的安装位置，比如装同步轮的话要算好同步轮的轴向固定空间，避免同步轮和端盖发生摩擦。另外在做运动仿真的时候，可以结合电机的扭矩参数，搭配对应的负载做运动校核，验证所选的传动结构是否在电机的负载能力范围内，避免实际调试时出现电机带不动负载或者高速运行时抖动的问题。

　　很多做小型自动化设备的结构工程师在选型时，会优先选这个规格的电机，就是因为它的安装尺寸标准化程度高，供应链成熟，替换成本低，不管是做XYZ三轴的运动平台，还是做小型机械臂的关节动力，都能找到对应的安装方案。建模时把电机的每一处安装边界都做准确，后续做整机装配时就能减少很多不必要的结构修改，比如电机本体的外径尺寸、输出轴的伸出长度、接插件的突出高度，这些细节都会影响周边结构的设计，差个几毫米可能就会导致整个安装座的结构需要重新调整。
