符合ASME标准的立式承压罐体结构设计

　　在石油炼化、精细化工、食品制药等涉及流体介质承压处理的生产场景中，立式承压罐体是核心过程设备之一，这类设备需要在带压工况下完成介质的反应、存储、缓冲等工艺环节，其结构可靠性直接关系到生产安全与工艺稳定性。本次呈现的罐体结构，严格遵循ASME第Ⅷ第1部分的压力容器建造规则完成设计，从结构选型到细节排布都贴合工业现场的实际使用需求。

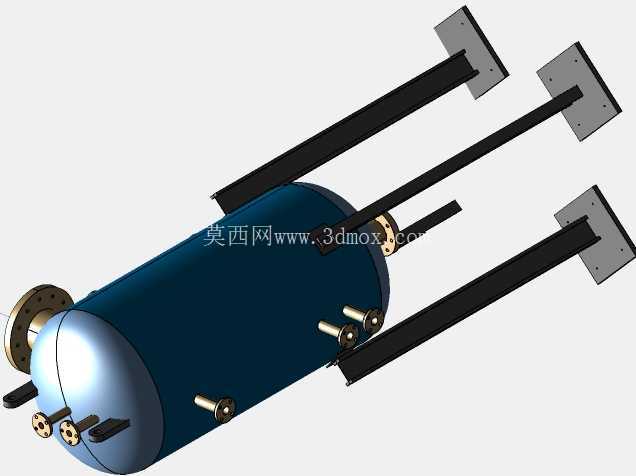

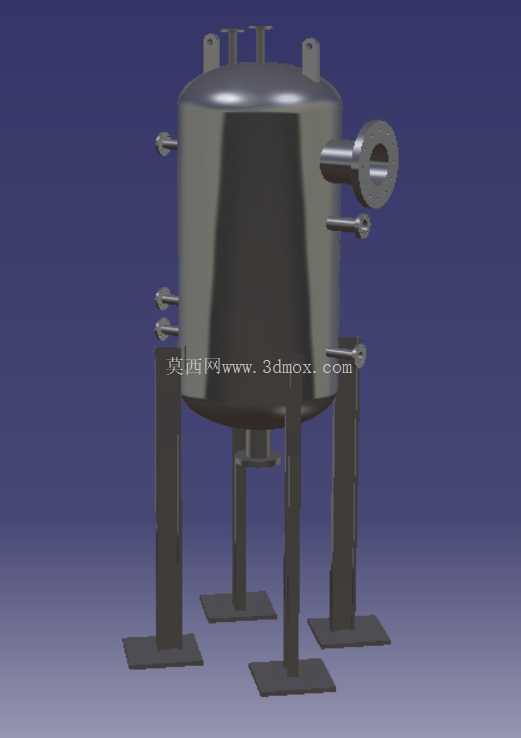

　　从整体布局来看，该罐体采用立式直筒加下锥底的结构形式，这种构型一方面能最大化利用垂直方向的厂房空间，减少占地面积，另一方面锥底结构便于内部介质的排空与残渣清理，适合处理带少量固相颗粒的流体介质。罐体底部设置三根等角度分布的支腿式支撑结构，每根支腿底部带有方形安装脚板，安装时可通过地脚螺栓将设备固定在混凝土基础或钢制操作平台上，支腿的高度预留了底部出料口的操作空间，方便后续对接排料管道、安装底阀等附件，同时也为底部区域的检修维护留出了足够的作业间隙。

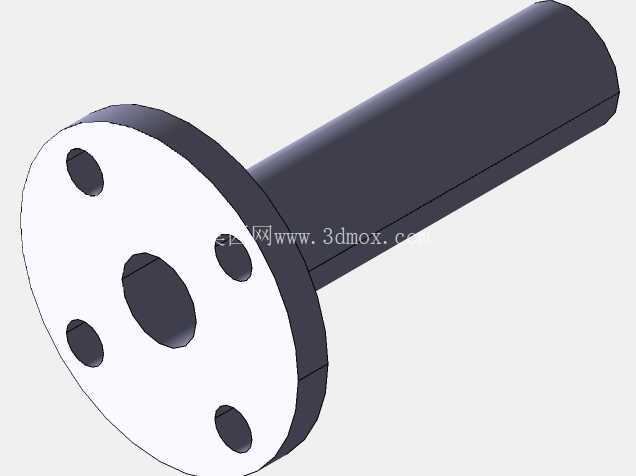

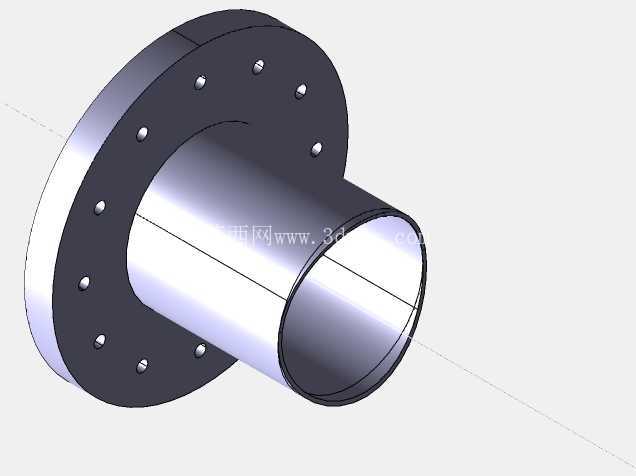

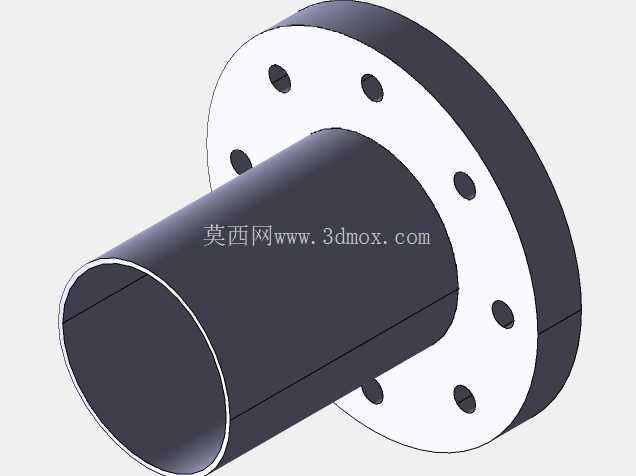

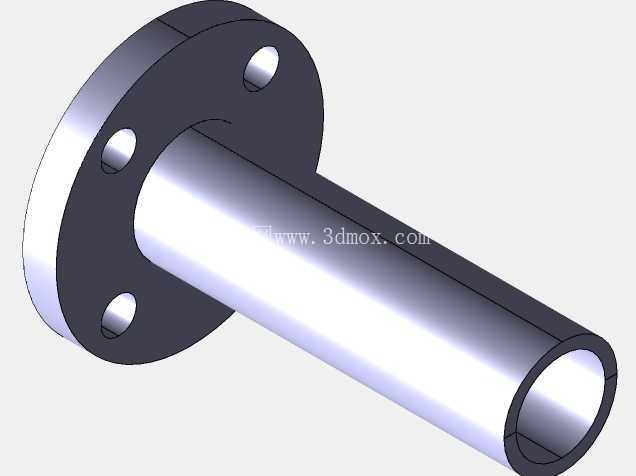

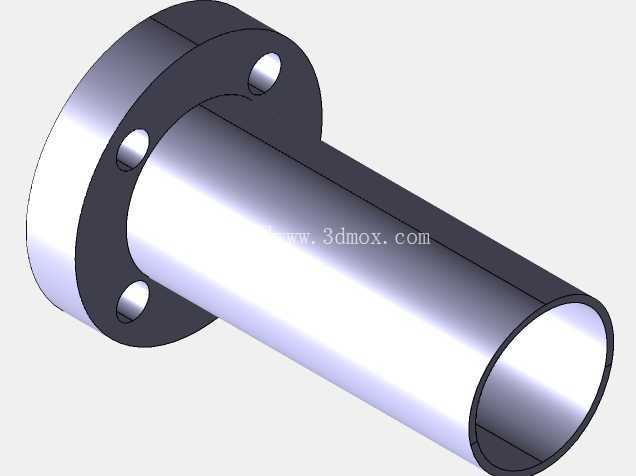

　　罐体顶部设置了多个工艺接口，分别用于进料、排气、安装压力表与安全阀等安全附件，不同接口的法兰规格根据对应管路的流量需求、压力等级做了匹配设计，避免出现接口通径不足导致的流阻过大问题。罐体侧部设置了大口径侧向接管，该接口可作为人孔、出料口或者介质循环接口使用，接口采用带颈法兰结构，相比平焊法兰拥有更好的承压能力与密封性能，能有效降低接口处的应力集中风险。侧部还分布了多个小口径接管，可用于安装液位计、温度传感器、取样阀等过程检测元件，满足生产过程中对罐内介质参数的实时监测需求。

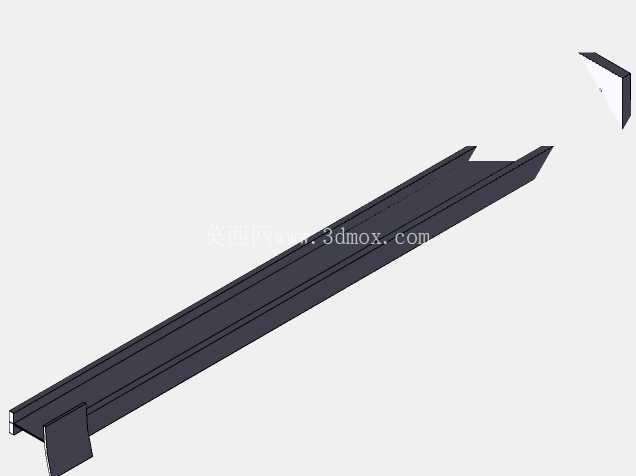

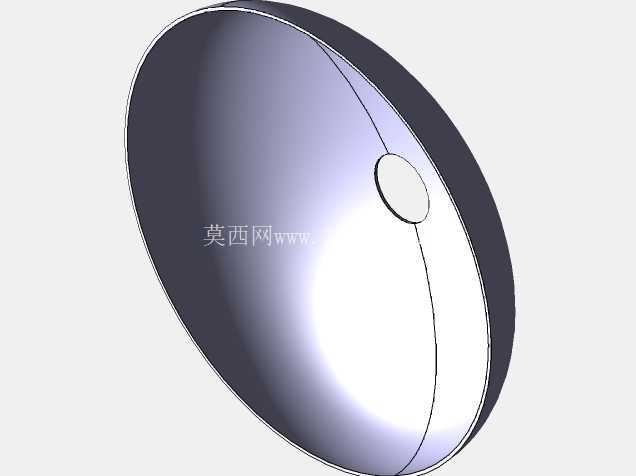

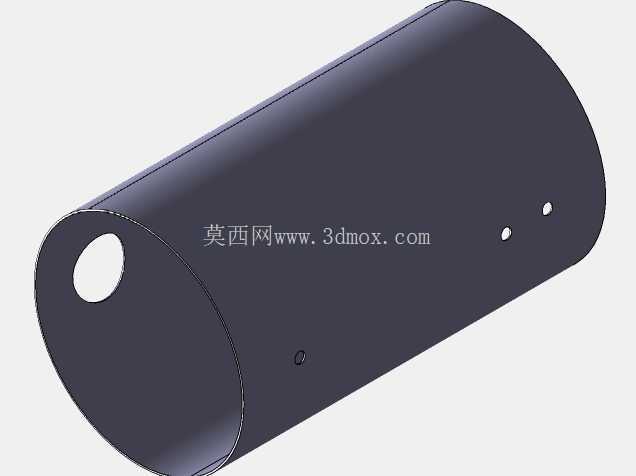

　　设计过程中，首先根据设计压力、设计温度以及处理介质的腐蚀裕量，计算确定了筒体与封头的壁厚，确保在额定工况下筒体的薄膜应力处于许用应力范围内，同时针对接管与筒体连接的区域做了局部补强设计，避免开孔导致的结构强度削弱。支腿与罐体的连接位置设置了加强垫板，分散支撑载荷对罐体壁面的局部压应力，防止长期承重导致壁面出现局部凹陷变形。所有接管的伸出长度都考虑了现场法兰安装、阀门操作的空间需求，避免出现扳手空间不足导致的安装维护困难。

　　从安装边界来看，设备整体重心处于三支腿支撑的形心范围内，保证静置状态下的稳定性，支腿脚板的尺寸根据基础的承载能力做了核算，避免基础面压应力超过许用值。罐体的侧向接管伸出长度控制在合理范围，既满足管路对接需求，也不会因为伸出过长导致运输、安装过程中出现碰撞变形。顶部接口的排布避开了支腿的正上方区域，方便顶部管路的排布与阀门操作，不会出现管路与支腿干涉的情况。

　　在实际使用场景中，这类承压罐体可用于化工生产中的中间物料缓冲、制药行业的无菌配料存储、食品行业的带压灭菌处理等环节，其结构设计充分考虑了工业现场的安装、操作、维护全流程需求，所有结构细节都围绕承压安全、操作便利、维护便捷三个核心目标展开，没有冗余的装饰性结构，完全服务于工业生产的实际功能需求。建模过程中对所有焊接连接位置、法兰密封面、支腿安装面都做了精准还原，可直接用于后续的工程出图、应力校核、安装模拟等工作环节，为同类设备的设计选型提供直观的结构参考。
