基于Arduino的双轴智能太阳能追光装置

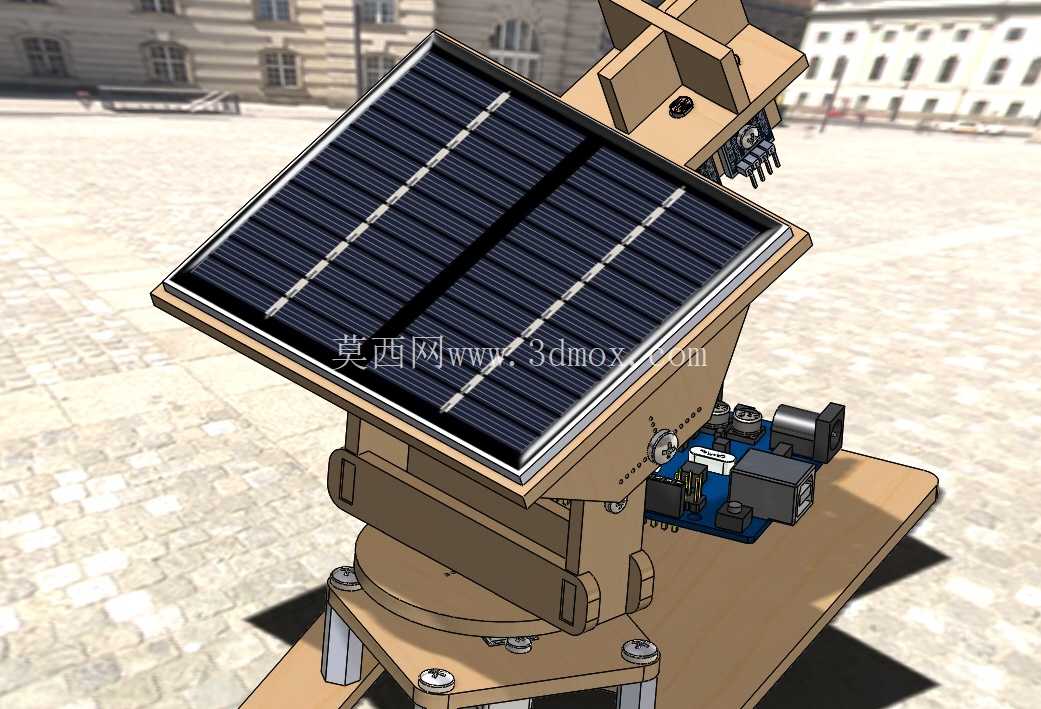

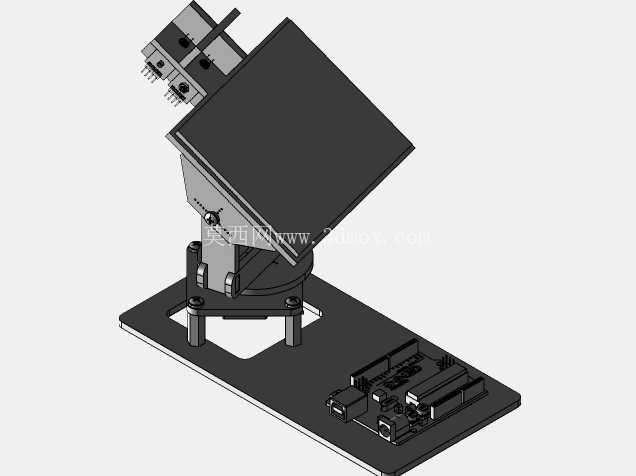

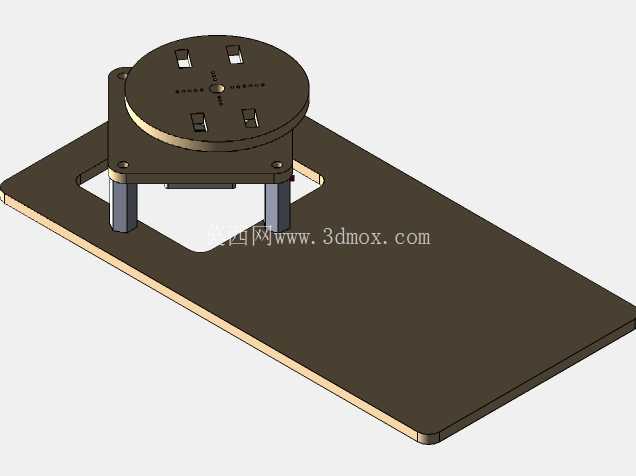

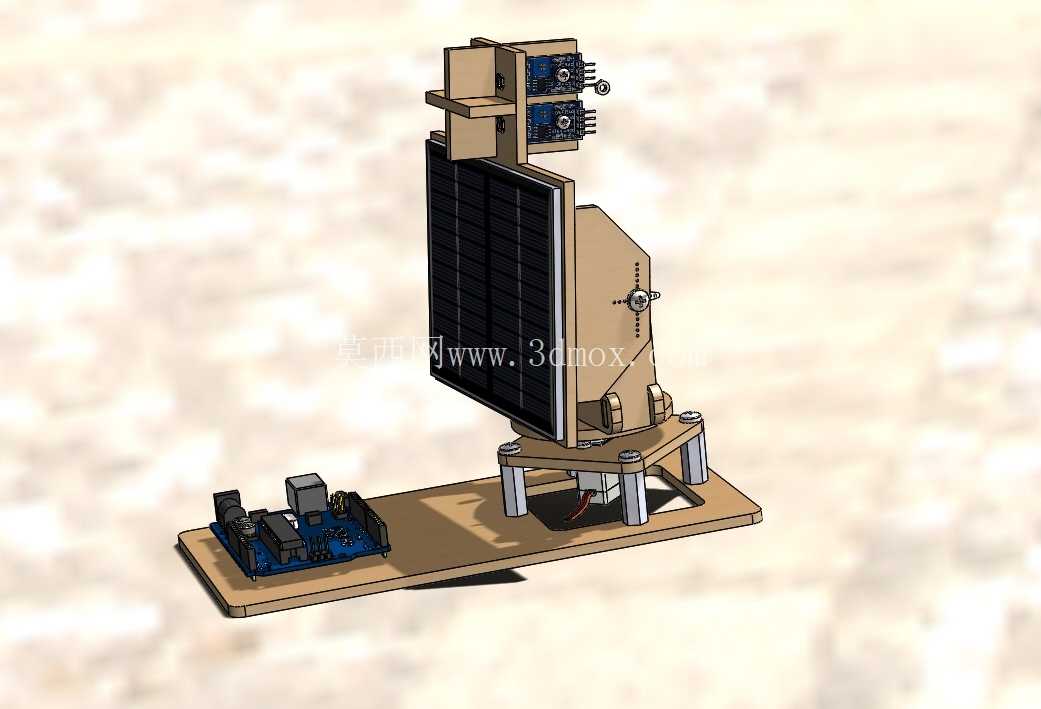

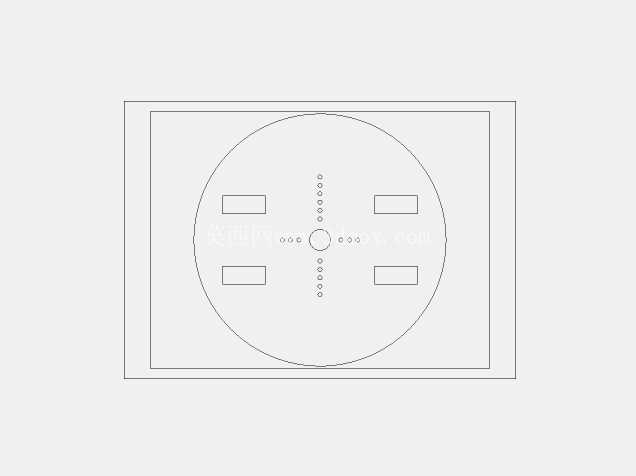

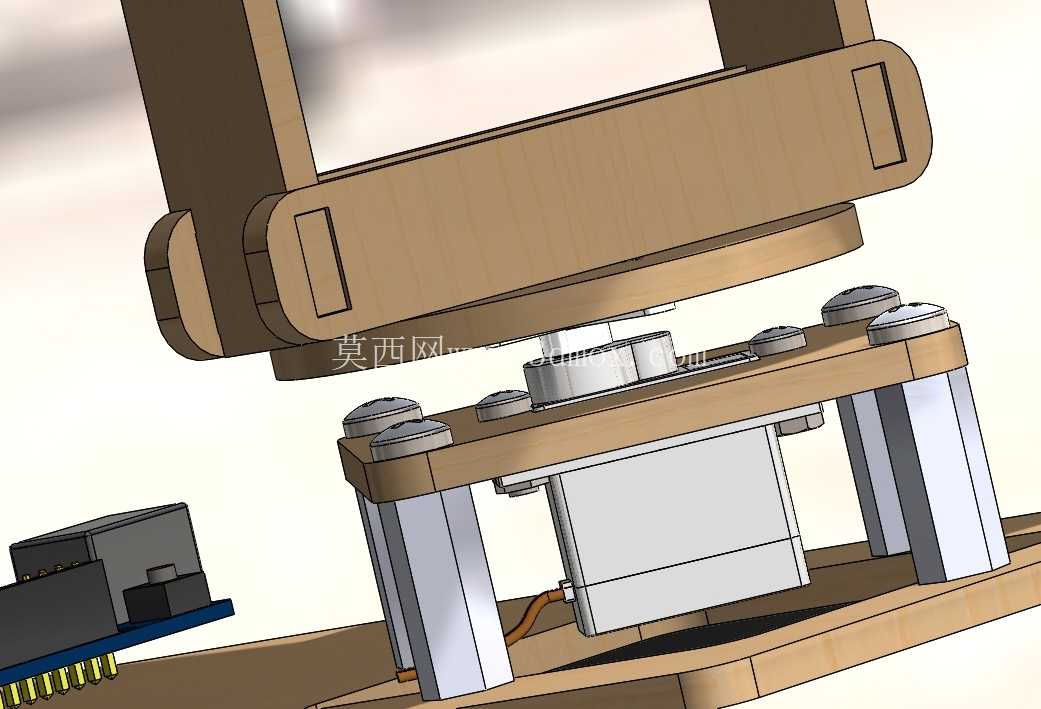

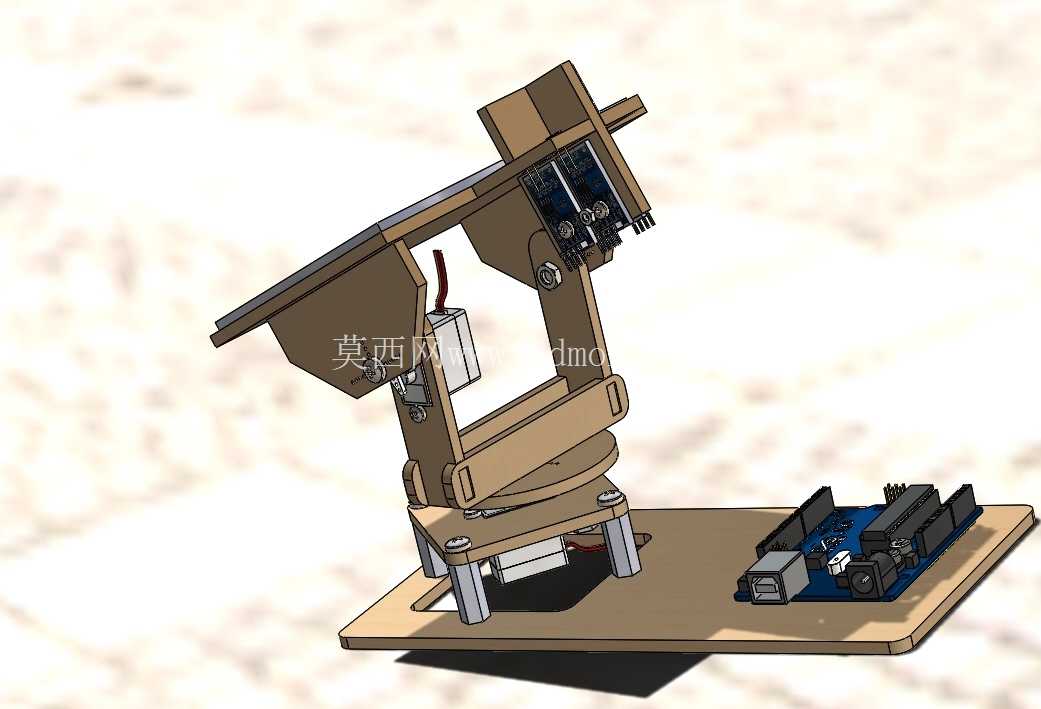

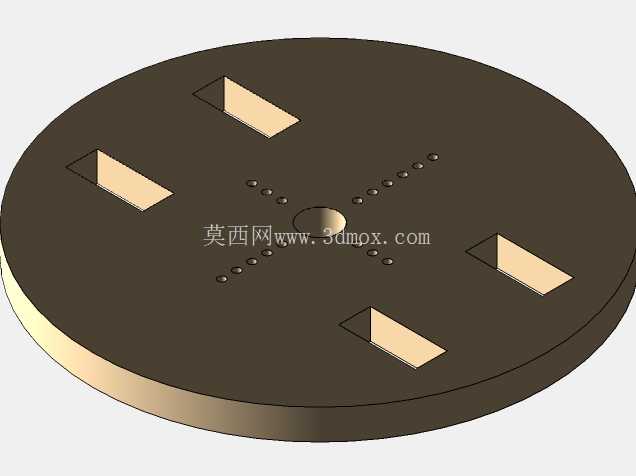

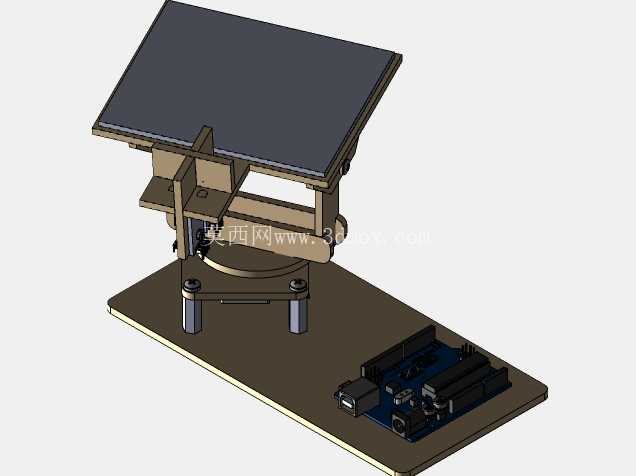

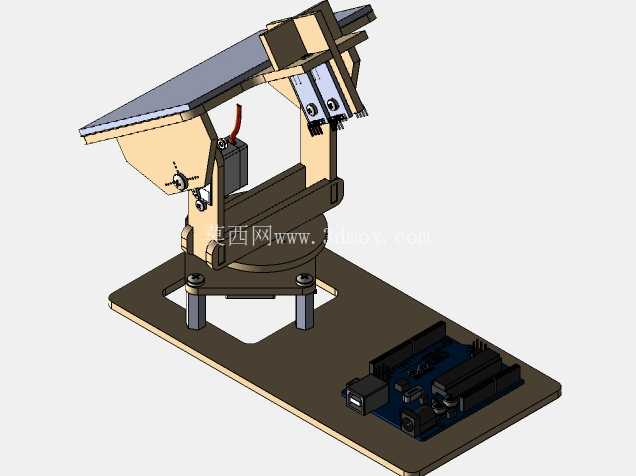

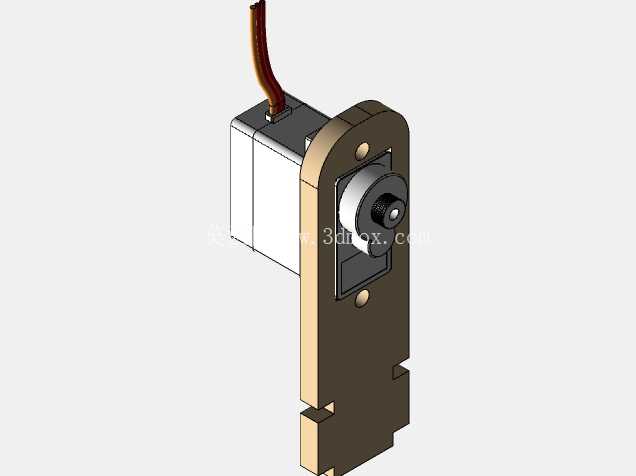

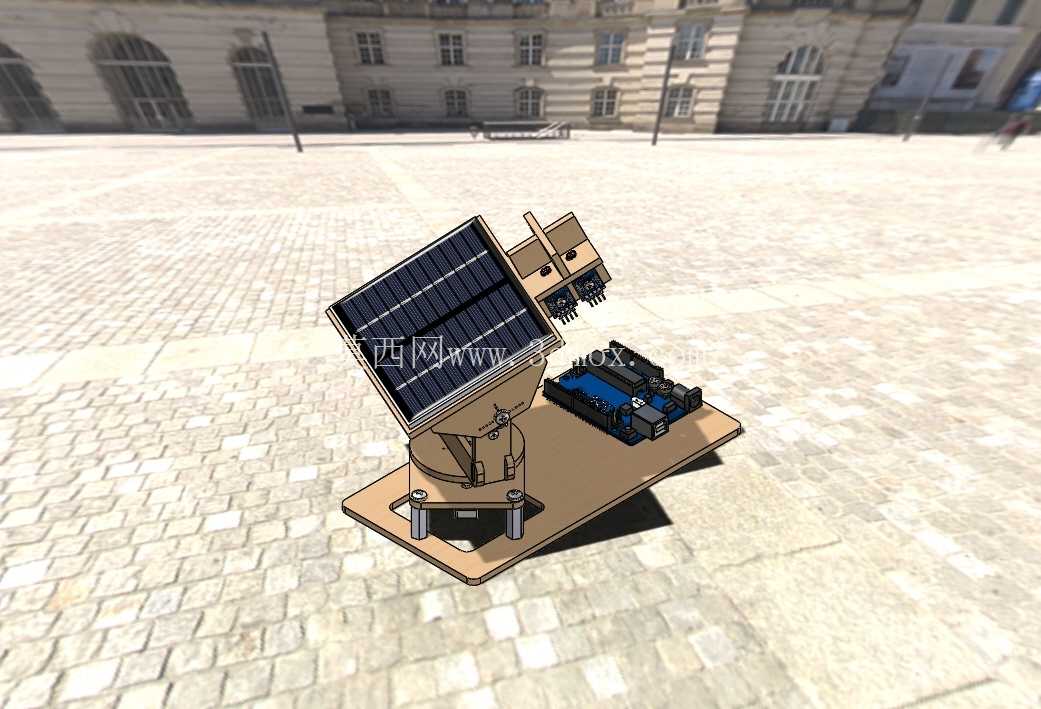

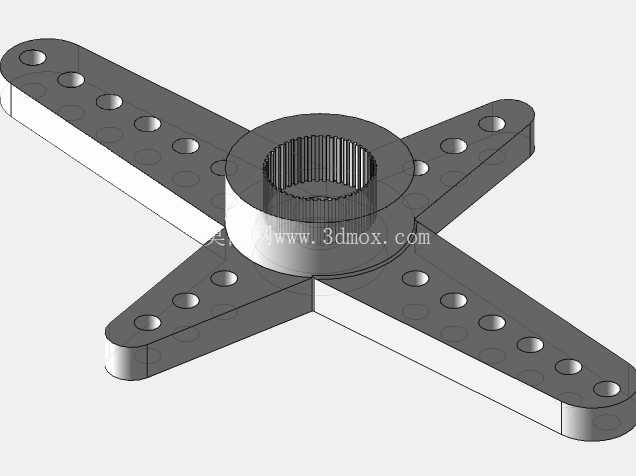

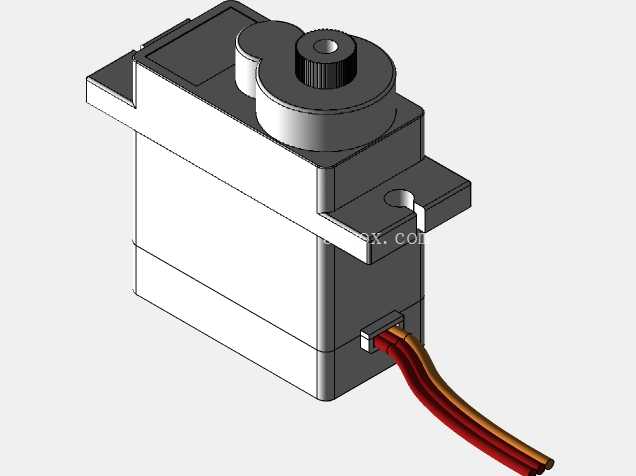

　　整套装置采用双轴回转结构设计，底部为水平回转支撑座，承担整个上部结构的水平方位转动，可实现0-180度的东西向方位调整，适配太阳从日出到日落的方位变化；上部俯仰调节支架连接光伏板安装托板，可实现0-90度的俯仰角度调整，匹配不同季节太阳高度角的变化，两个转动自由度均采用伺服电机驱动，传动结构采用齿轮啮合配合阻尼轴设计，既可以保证角度调整的精度，也能在到位后实现自锁，避免户外大风天气下光伏板出现晃动偏移。这套智能太阳能跟踪装置的设计初衷，是解决固定式光伏板受太阳方位角、高度角变化导致的受光效率偏低问题，可适配小型离网光伏供电场景，比如户外环境监测点位供电、偏远区域小型通讯中继设备供电、庭院分布式光伏补能、野外作业临时供电单元等场景，相比同功率固定安装的光伏组件，日均发电量可提升25%-35%，尤其适配低纬度地区太阳高度角年变化幅度大、东西向方位偏移跨度大的使用环境。

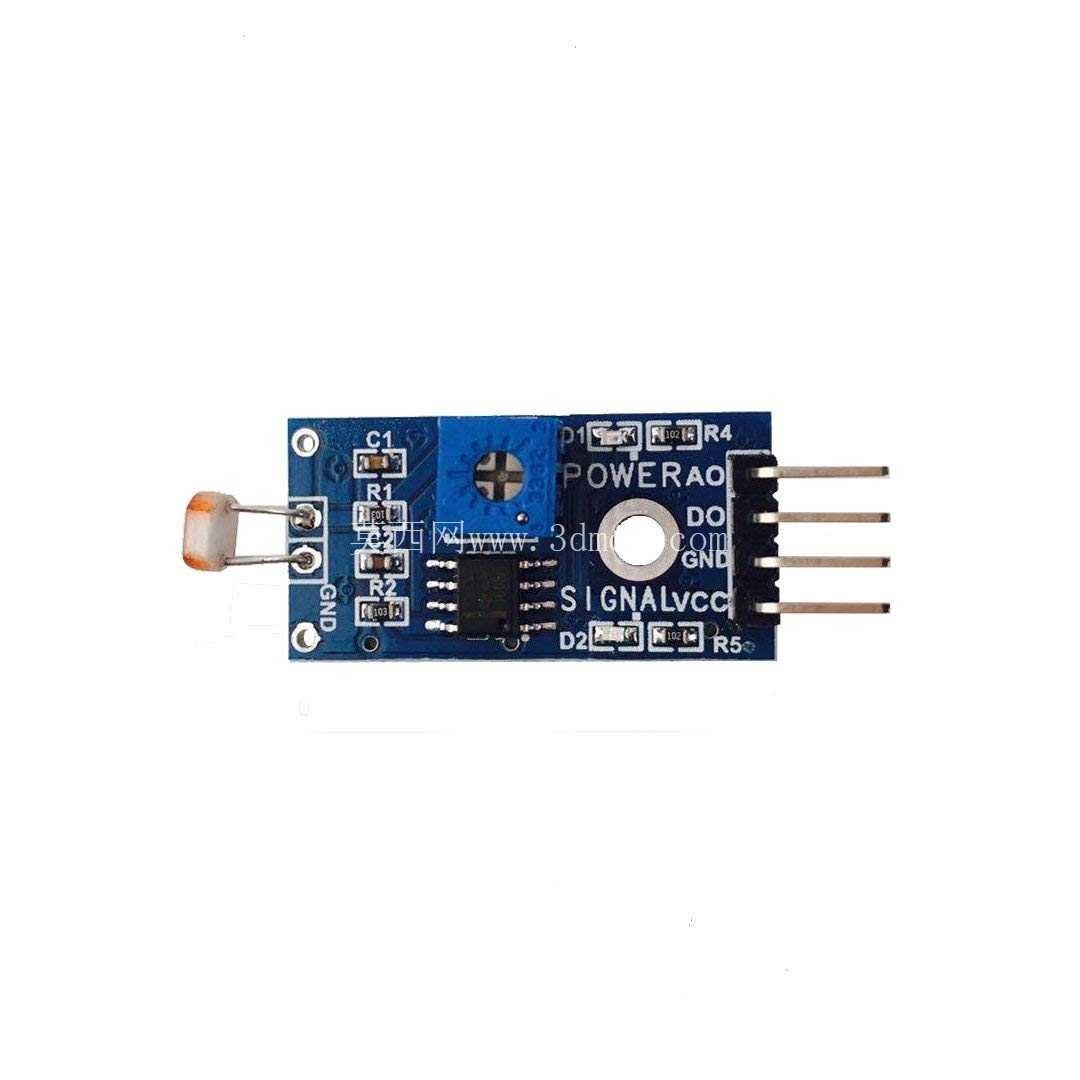

　　感知层采用4枚LDR光敏电阻组成四象限光强检测阵列，分别布置在光伏板安装托板的四个边角位置，通过十字形遮光挡片分隔四个检测区域，当太阳光线出现偏移时，不同象限的光敏电阻会检测到光强差值，控制板采集四路模拟量信号后做差值运算，输出对应的脉冲控制信号驱动两个伺服电机调整角度，直到四个象限的光强差值处于设定阈值范围内，即完成一次追光校准，整套控制逻辑基于Arduino开源平台开发，预留了T88 4针光电探测器模块的扩展接口，可根据使用需求替换更高精度的光强检测元件，也可外接风速传感器，在大风天气下自动调整光伏板至水平避风姿态，降低风阻对支架结构的载荷冲击。

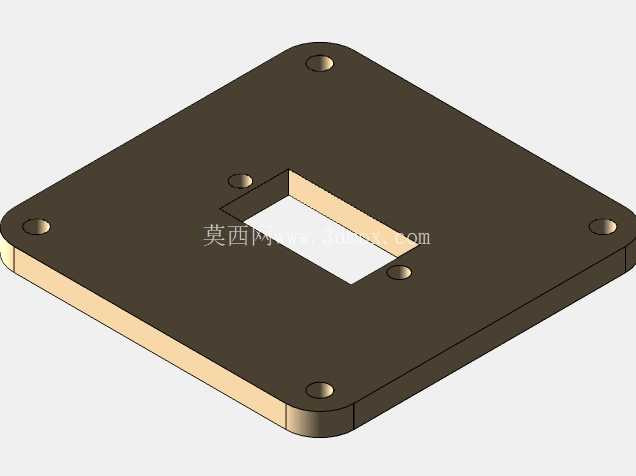

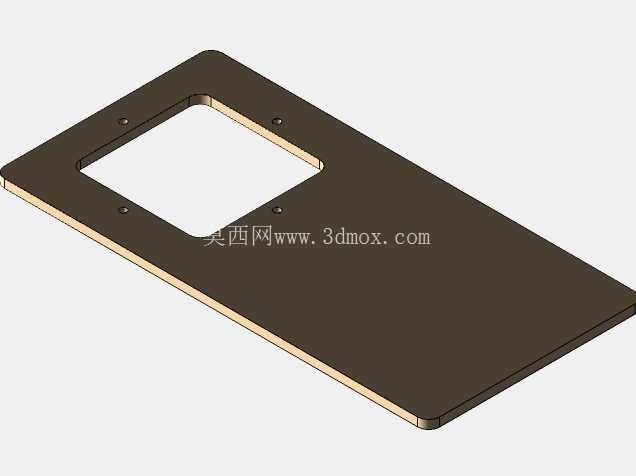

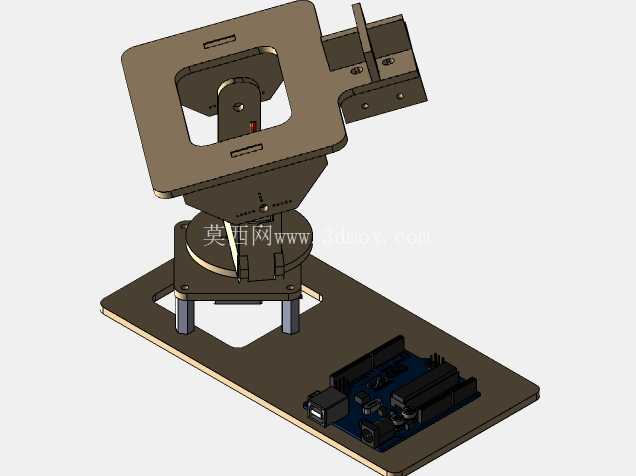

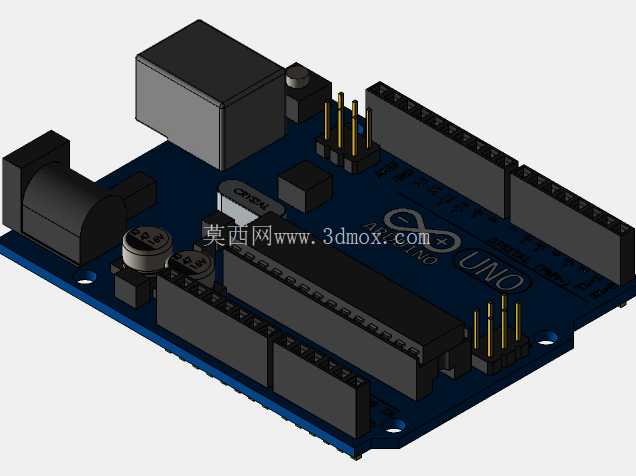

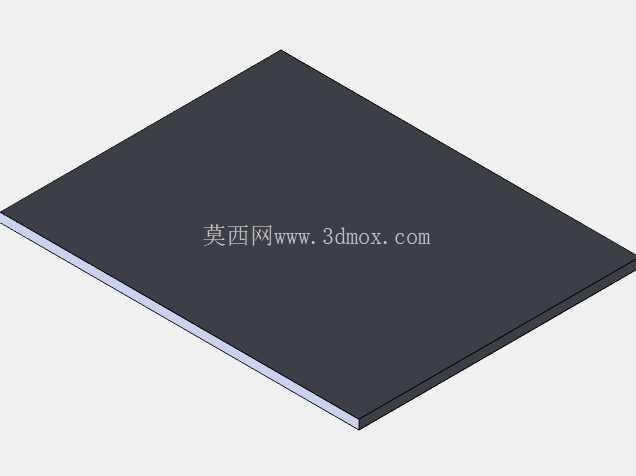

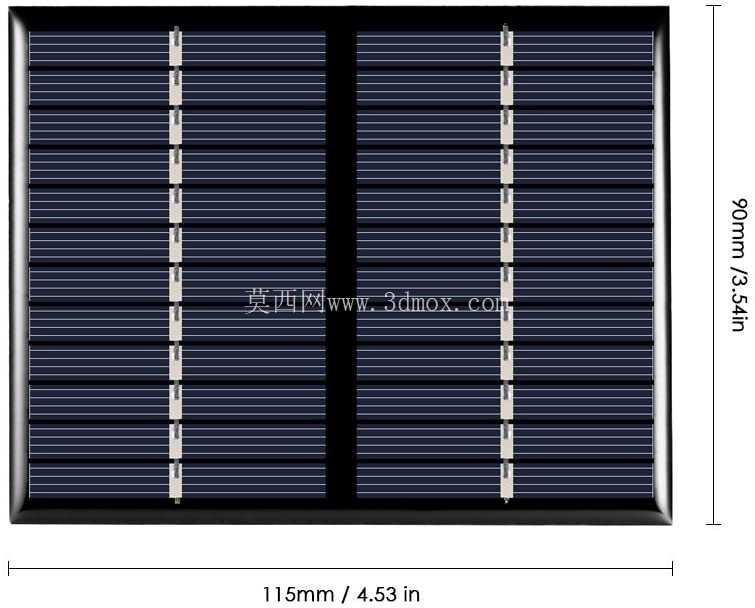

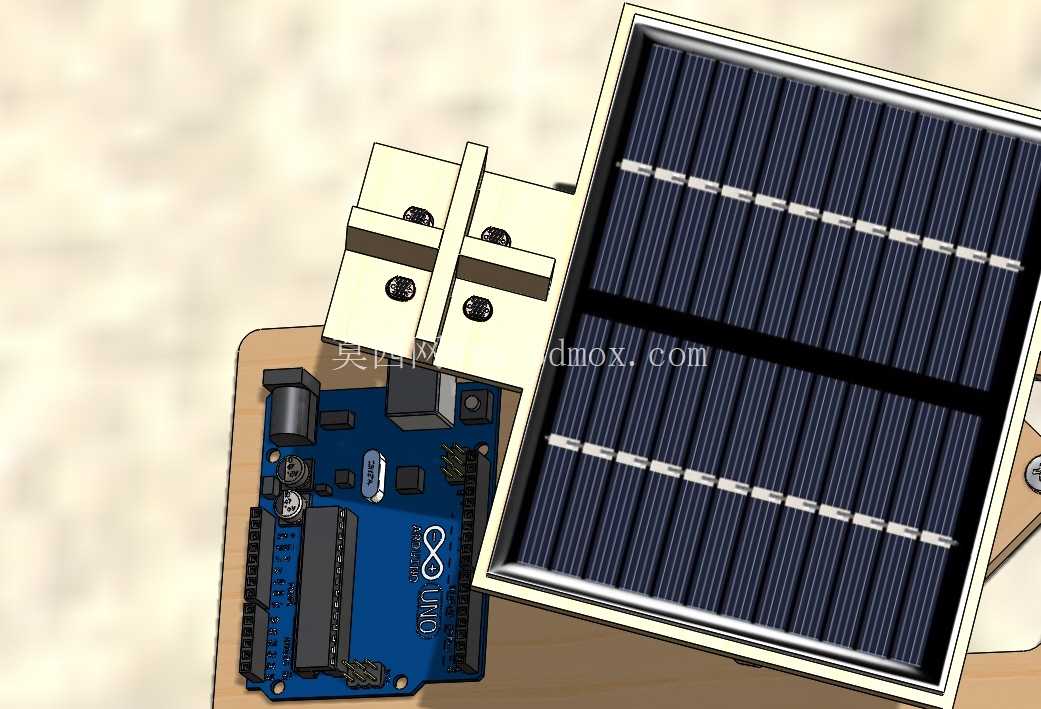

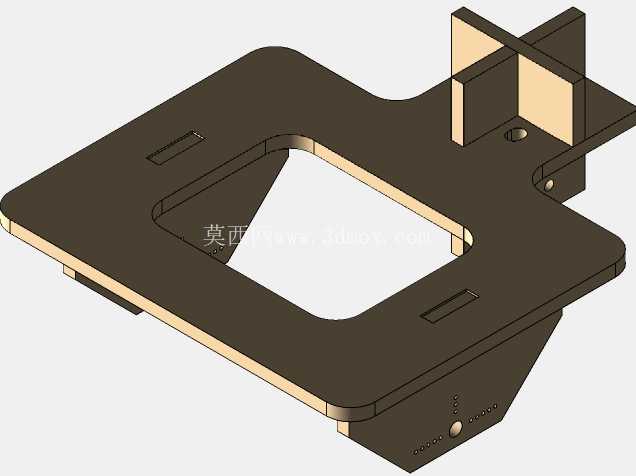

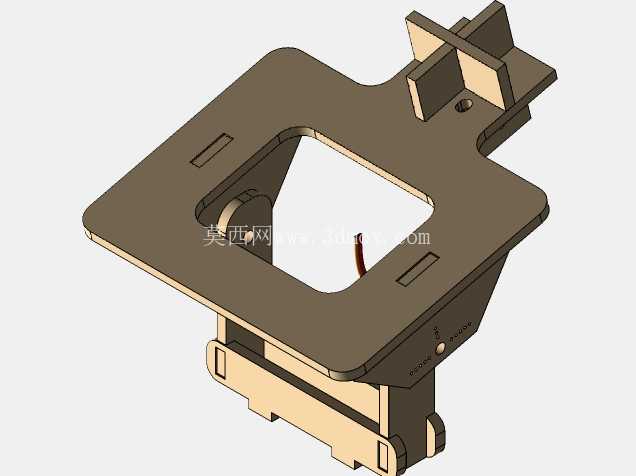

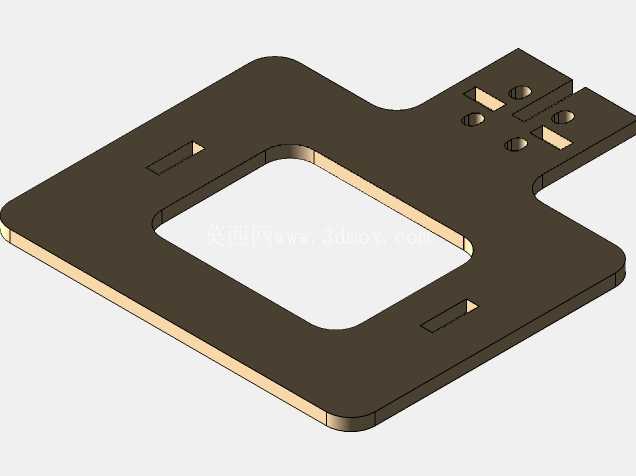

　　光伏板安装托板采用层压托板结构，边缘设置凸起挡边，可适配常规尺寸的小型单晶硅太阳能电池板，安装时仅需通过压块固定即可，无需在电池板上额外打孔，避免破坏电池板的封装结构；底部安装底座设置四个腰型安装孔，可适配不同规格的安装支架，不管是固定在水泥基座、金属立杆还是户外设备箱体顶部，都可以通过调整螺栓位置完成固定，安装边界的适配性较强。整套装置的布线全部采用内置走线设计，伺服电机的动力线、传感器的信号线都从支架内部的穿线孔引出至控制仓，控制仓布置在俯仰支架的后侧位置，内部集成Arduino控制板、伺服驱动模块、电源稳压模块，外部预留光伏输出接口与电池充电接口，可直接连接储能电池与负载设备，无需额外外接控制箱。

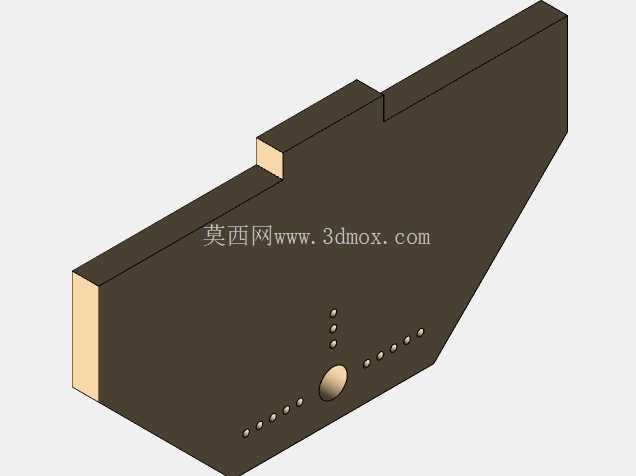

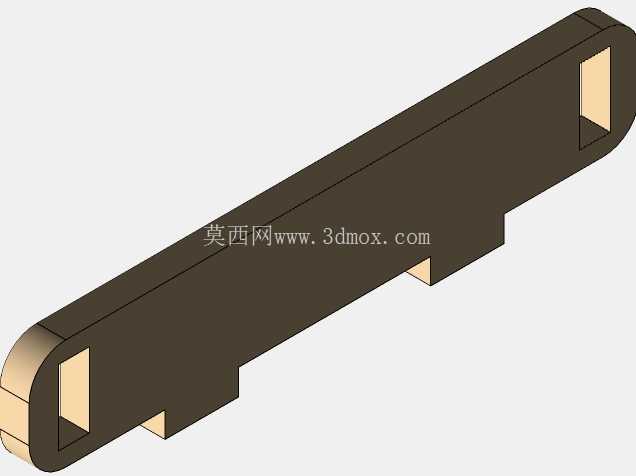

　　在结构强度设计上，支架主体采用硬质绝缘板材加工，转动配合位置加装金属轴套降低磨损，回转支撑位置设置推力轴承承载上部结构的轴向载荷，保证长期户外转动使用下不会出现卡滞问题；考虑到户外使用的环境适应性，所有电子元件的接线位置都做了防水胶封处理，控制仓盖板设置密封胶条，可应对小雨天气下的户外使用，若要适配多雨高湿环境，也可在现有结构基础上额外加装防雨外罩。整套装置的追光精度可控制在±2度以内，足够满足小型光伏组件的受光需求，相比大型商用追光支架，这套装置结构更紧凑，成本更低，安装调试难度小，既可以作为小型离网光伏系统的追光支架使用，也可以作为开源硬件教学、光伏原理实验的实训装置，帮助学习者理解双轴追光的控制逻辑与机械结构设计思路。在实际调试过程中，可通过调整光强差值的触发阈值来平衡追光灵敏度与电机动作频率，阈值设置过低会导致电机频繁微调，增加不必要的功耗与机械磨损，阈值设置过高则会导致追光精度下降，实际使用中可根据安装区域的日照条件调整参数，在保证受光效率的前提下降低装置自身的运行功耗。
