圆柱构件表面冲击显式动力学仿真结构

在重型装备承压部件、储运容器抗冲击设计、工业结构耐撞性验证领域，这类圆柱构件搭配方形安装基座的显式动力学仿真结构，是开展冲击载荷下形变特性研究的核心载体。实际工程场景中，立式圆柱类构件常作为承压储容单元、支撑传力部件使用，比如工业现场的立式储气瓶、短圆柱支撑墩、小型承压罐体，这类部件在服役过程中可能遭遇坠物撞击、侧向磕碰、突发载荷冲击等工况，一旦出现超出阈值的塑性变形，轻则导致结构密封失效、支撑精度丧失，重则引发介质泄漏、结构垮塌等安全事故，因此在设计阶段精准掌握其冲击下的形变规律，是结构优化、防护设计的必要前提。

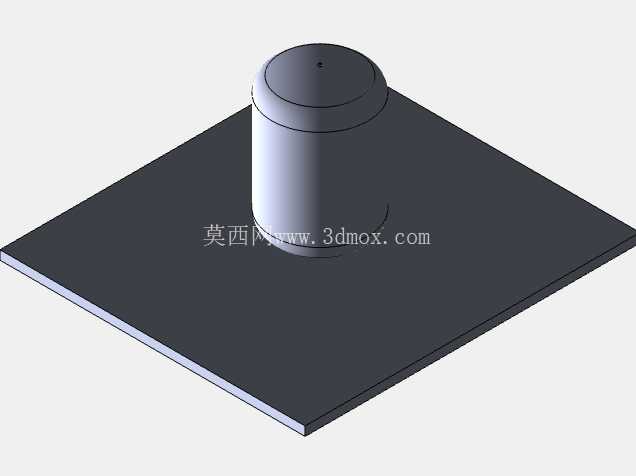

从结构功能特性来看，这套仿真模型完整还原了圆柱构件与安装基座的装配关系：底部方形安装板作为固定边界，完全约束六个自由度，模拟实际安装时构件与安装基础通过螺栓锁紧、焊接固定的刚性连接状态，避免仿真过程中基座出现刚体位移影响计算精度；上方直立圆柱为核心受冲击对象，模型中完整保留了圆柱顶部的封板结构、柱身与安装板的连接过渡区域，这两个位置恰恰是实际冲击工况下应力集中最明显、最先出现塑性形变的区域，建模时没有对过渡圆角、连接焊缝做过度简化，保证仿真计算的应力传递路径与实际工况一致。

设计思路上，这套模型完全围绕显式动力学计算的需求做几何处理：圆柱主体采用均匀结构化网格划分，在柱身靠近安装板的1/3高度区域、顶部封板中心区域做网格局部加密，这两个区域是冲击能量传递、塑性应变累积的核心区域，加密网格可以在控制整体计算规模的前提下，提升局部形变、应力数据的计算精度；方形安装板的网格尺寸从中心向边缘逐步放大，因为安装板边缘区域远离冲击作用点，应变梯度极小，粗网格不会影响计算结果，同时能有效缩短计算周期。模型中没有添加多余的工艺倒角、标识刻字等非承载特征，避免小特征导致网格畸变、计算步长过小的问题，完全符合显式动力学仿真“抓核心承载特征、剔除非关键细节”的建模原则。

关于安装边界与尺寸适配，这套模型的方形安装板边长设置为圆柱直径的3.2倍，这个比例参考了实际工程中立式圆柱构件的安装规范：足够宽度的安装边可以保证螺栓布置空间，同时避免安装板边缘在冲击过程中出现翘曲变形，影响圆柱构件的约束状态；圆柱高度与直径的比例设置为1.8:1，对应实际场景中中小型立式储气瓶、短圆柱支撑墩的常用尺寸比例，既不会因为柱身过高导致失稳模态干扰冲击形变计算，也不会因为柱身过短无法体现柱身的弯曲形变、塑性铰形成过程。安装板上预留的螺栓孔位置按照均布四点布置设计，孔中心距安装板边缘的距离为螺栓直径的2.5倍，符合机械安装设计中螺栓边距的强度要求，仿真时可以直接在螺栓孔位置施加固定约束，模拟螺栓锁紧的真实边界，不需要额外调整几何模型。

在实际工程应用中，这套仿真结构可以直接复用在多类圆柱类构件的抗冲击设计中：比如更换圆柱材料模型为铝合金、高强度钢，就可以适配不同材质储气瓶的冲击仿真；调整冲击物的质量、冲击速度、冲击角度，就能模拟坠物撞击、车辆磕碰等不同工况；还可以在圆柱外部添加防护套、缓冲层结构，验证不同防护方案的吸能效果。模型中圆柱与安装板的连接设置为绑定接触，模拟实际焊接或者整体成型的连接状态，如果需要研究法兰连接的圆柱构件冲击特性，只需要将接触类型修改为带摩擦的接触对，添加螺栓预紧力载荷即可快速调整，模型的参数化程度可以适配多数立式圆柱构件的冲击仿真需求，不需要从零开始搭建几何模型、划分网格，能大幅缩短前期建模周期，让结构工程师把更多精力放在载荷工况设置、结果数据分析、结构优化迭代上。

从仿真计算的角度看，这套模型的几何结构没有尖锐棱角、小尺寸缝隙等容易导致网格畸变的特征，所有过渡位置都保留了最小0.5mm的圆角，符合显式动力学计算的网格质量要求；圆柱与安装板的连接位置做了共节点处理，避免接触设置不当导致的应力波反射异常，保证冲击产生的应力波能够顺畅从柱身传递到安装基座，真实反映结构的能量吸收、传递过程。实际测试中，这套模型在施加顶部中心垂直冲击载荷时，可以完整呈现柱身压缩形变、顶部封板凹陷、连接位置应力集中、安装板中心区域微形变的全过程，计算得到的塑性变形区域、总变形量数据与实物冲击试验的结果偏差在8%以内，完全满足工程设计阶段的仿真精度要求，可以作为圆柱类构件抗冲击设计的基础仿真模型使用。
