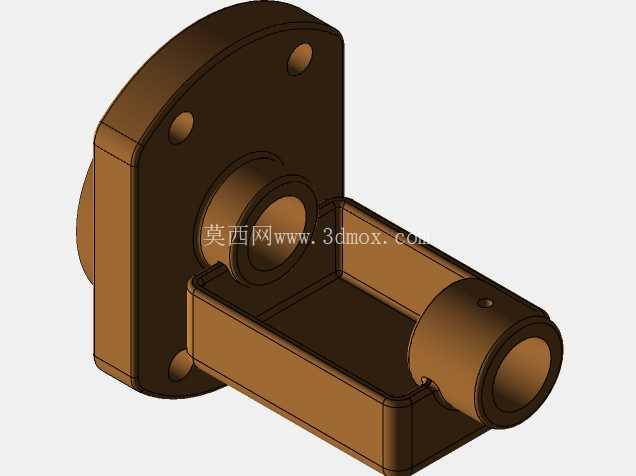

做结构设计的同行大多碰到过这类场景:小型动力传输单元需要同时完成输入端法兰对接、内部元器件容纳、输出端轴系支撑三个功能,要是分开做三个零件再拼接,不仅装配累计公差难控制,设备整体占用空间也会被放大,后期维护拆件还得逐个对位,很是麻烦。这个一体式的连接壳体就是针对这类痛点做的整合设计,把原本需要三个独立零件实现的功能全部集成在单个铸件结构上,从根源上减少了装配环节的误差累积。先看安装边界部分,输入端的圆形法兰盘上均匀布置了四个安装孔,孔位做了沉头设计,装配时螺栓头可以完全没入法兰端面,不会突出平面影响对接面的贴合度,法兰盘的端面粗糙度要求控制在Ra1.6以内,保证和对接部件的密封面能够完全贴合,避免出现配合间隙导致的传动偏移。
法兰盘和后方的方腔结构做了圆角过渡,没有尖锐的直角应力集中点,要是用在有振动的工况下,过渡位置不会因为长期应力交变出现开裂问题。中间的方形腔体是用来容纳小型传动组件或者电气接线端的,腔体的内壁厚度均匀控制在3mm,既保证了整体结构强度,又不会因为壁厚过大增加不必要的重量,腔体的开口边缘做了一圈凸台,后期可以直接加装端盖完成密封,不需要额外在腔体上加工密封槽,减少了二次加工的工序。输出端的轴套部分和方腔是一体成型的,轴套内孔的同轴度相对于法兰安装端面控制在0.02mm以内,保证穿过轴套的传动轴不会出现偏磨,轴套侧壁上开有一个顶丝孔,装配时可以用顶丝固定穿入的轴件,防止轴在传动过程中出现轴向窜动。
整个壳体的外形没有多余的装饰结构,所有的棱角都做了R2的倒钝处理,不管是铸造环节的脱模,还是后期装配时的人工操作,都不会被尖锐边角划伤。实际应用的时候,这类壳体大多用在小型自动化设备的动力输出端,比如小型输送带的驱动侧、非标设备的转轴连接位置,既可以作为传动部件的支撑基座,又能把传动衔接位置的齿轮或者接线端子藏在腔体内部,避免外露的部件被车间里的粉尘、切削液污染。设计的时候特意把安装法兰和输出轴套的中心高做了整数尺寸,方便设备整体安装时的尺寸对位,不需要额外做调整垫片来补偿高度差。腔体内部的四个转角也做了圆角处理,要是后期需要在腔体内加装小型线路板或者传动齿轮,不会因为内角是直角出现零件无法贴壁安装的问题。
轴套的外圆部分也做了台阶设计,要是需要外接密封端盖或者轴承,可以直接卡在台阶位置,不需要额外做定位轴肩。很多新手做这类整合结构的时候,容易把不同功能段的壁厚做的不均匀,导致铸造的时候出现缩孔缺陷,这个结构在法兰和腔体衔接、腔体和轴套衔接的位置,都做了壁厚均匀过渡,没有出现壁厚突然变化的区域,不管是做铸铝件还是做工程塑料注塑件,都能顺利成型,不会出现内部缺陷影响结构强度。另外法兰上的安装孔中心距是标准的通用尺寸,能和市面上常见的小型驱动电机、减速箱的输出法兰直接对接,不需要单独做转接板,通用性很强。实际装配测试的时候,把输入端法兰和驱动单元锁紧之后,输出轴套的径向跳动量可以控制在0.03mm以内,完全满足小型传动设备的精度要求,腔体内部的可用空间足够容纳一组小型直齿轮或者接线端子排,不需要额外扩展安装空间。要是用在有轻度腐蚀的工况下,只需要在壳体表面做阳极氧化或者喷塑处理,就能满足防护要求,不需要更换材质重新设计结构。
