卧式工业储液罐体结构三维设计

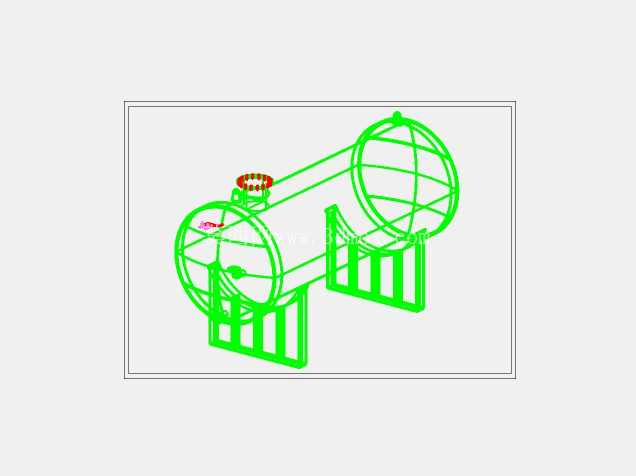

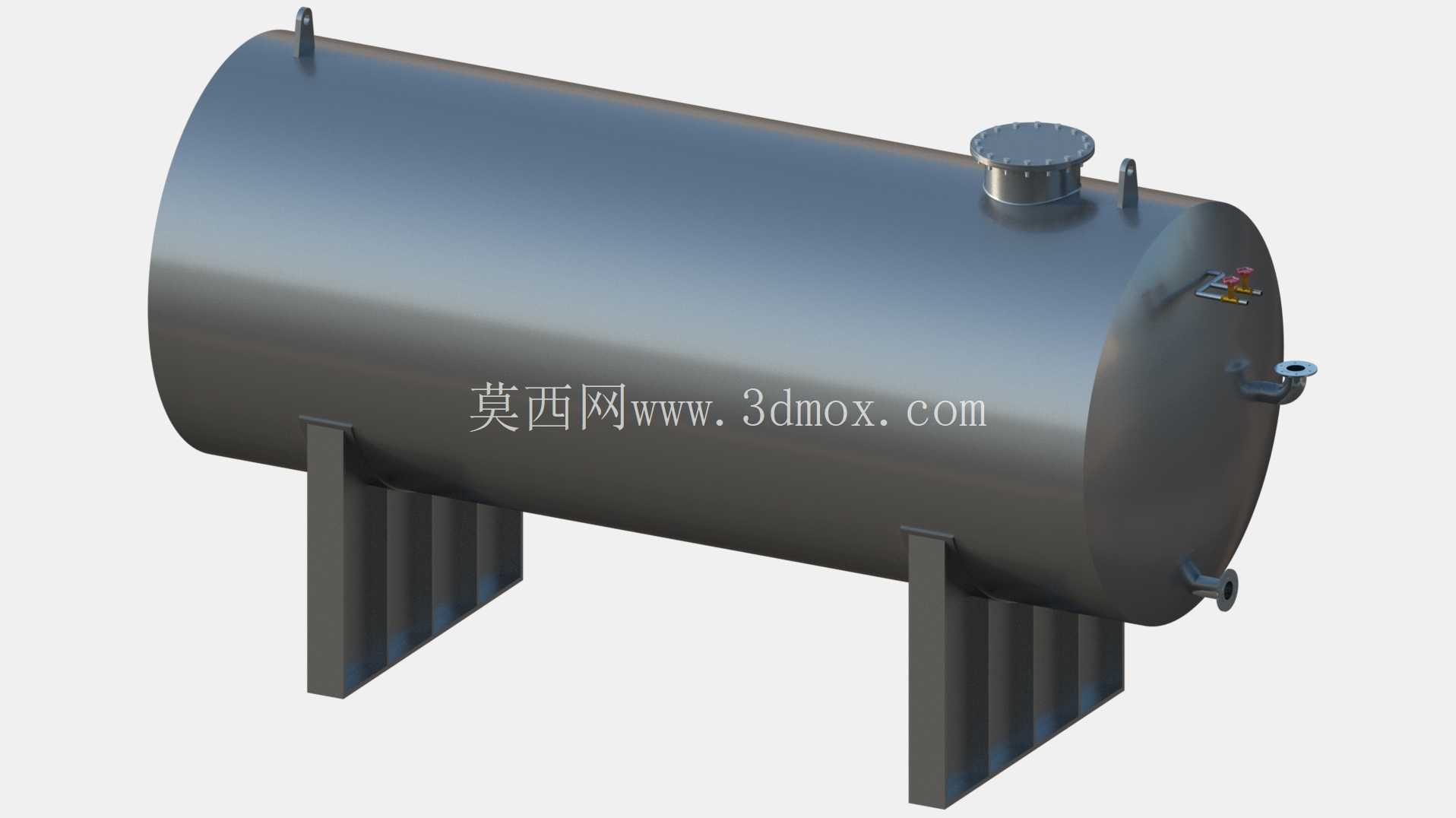

　　本次呈现的卧式工业储液罐体，是工业流体存储环节应用极为广泛的承压存储设备，常见于石油化工、食品加工、水处理、制药等生产场景中，用来暂存或长期存储液态生产原料、中间产物、成品介质，部分适配工况下也可存储带轻微压力的气态介质，是流程工业生产链路里不可或缺的静态工艺设备。从实际落地的工程需求出发，该罐体采用卧式布置结构，相较于立式储罐，其整体重心更低，对安装基础的承重均匀性要求更友好，适合厂区内地面空间充足但竖向空间受限的布设场景，日常运维时顶部人孔、接管的操作高度更低，巡检、检修作业的安全风险更小。

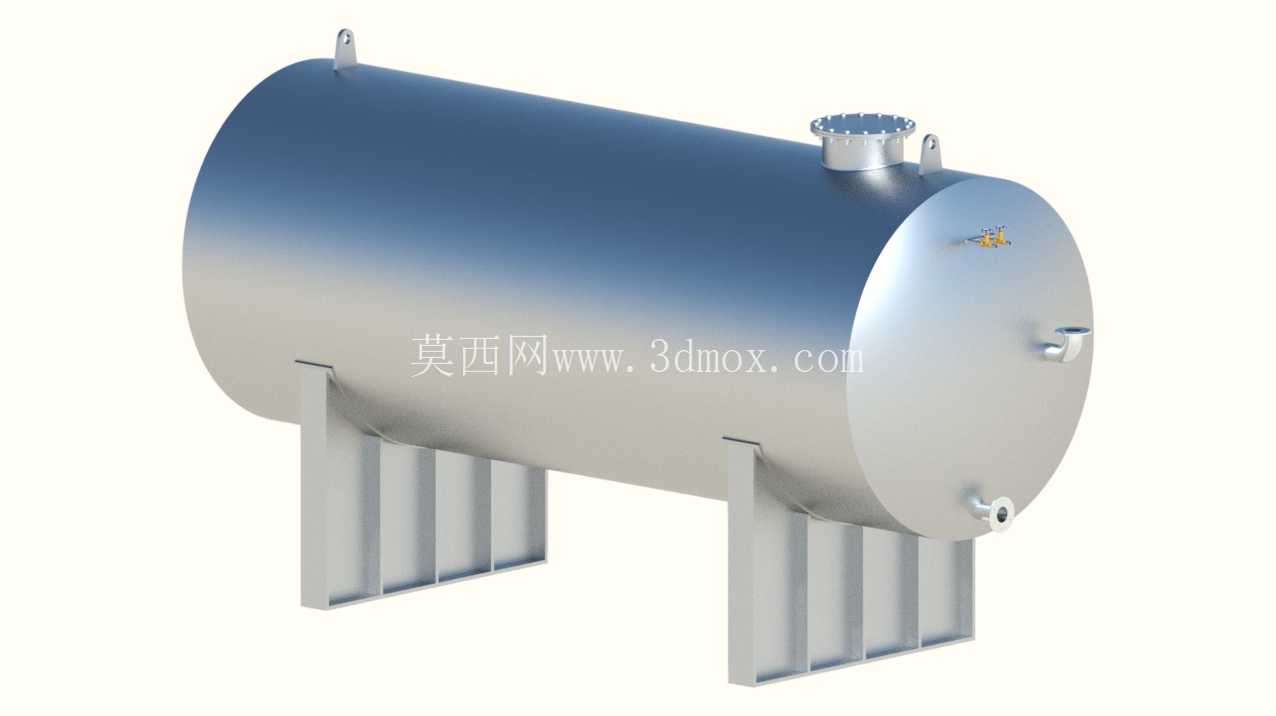

　　结构设计层面，筒体采用等径直筒段搭配两端标准椭圆封头的构型，椭圆封头的曲面曲率经过力学校核，能够在承受内压时将应力均匀分散到封头与筒体的连接环缝处，避免局部应力集中导致的结构失效；筒体底部设置两组鞍式支座，支座的腹板与筋板采用组合焊接结构，鞍座的包角匹配筒体外径曲率，保证支撑面与筒壁完全贴合，将罐体满载时的总重量均匀传递到下方的混凝土基础上，支座底板预留的地脚螺栓孔可匹配常规的化学锚栓或预埋螺栓固定，安装时可根据现场基础的水平度在支座与基础间加装调整垫铁，找正后再进行二次灌浆固定。

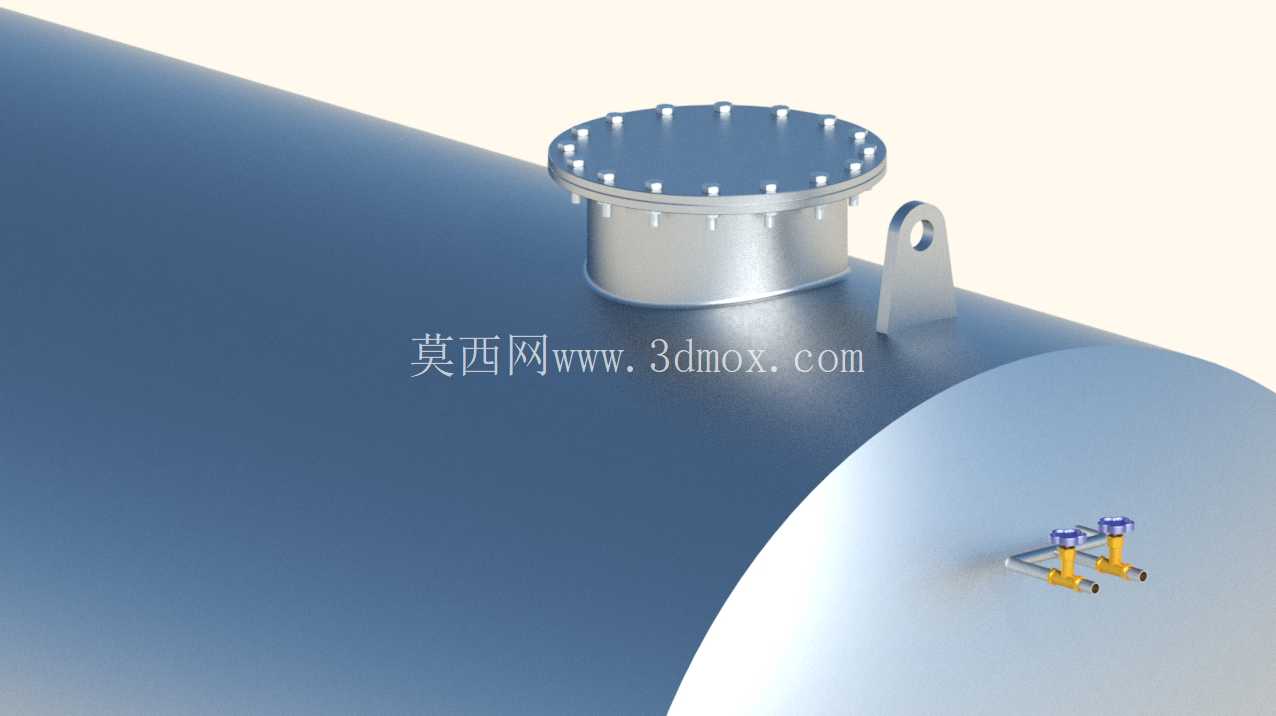

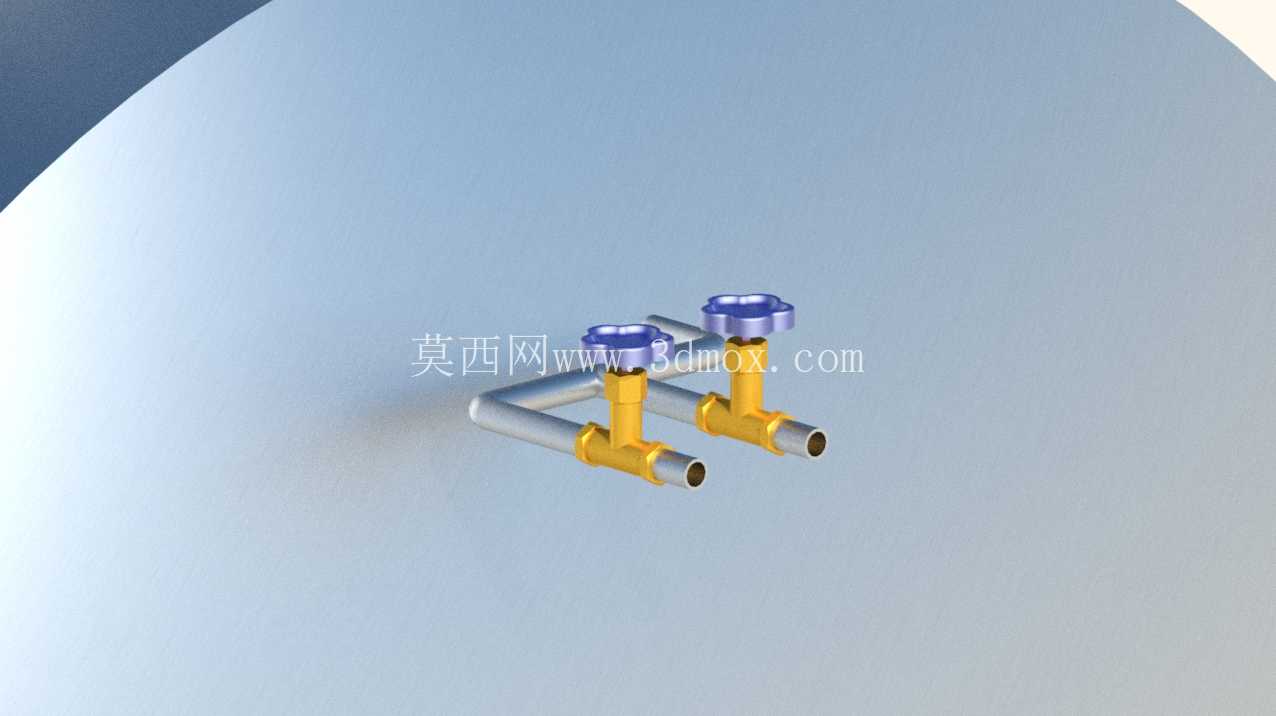

　　罐体顶部设置了带颈对焊法兰人孔，人孔盖采用快开式螺栓压紧结构，方便运维人员进入罐体内部进行清洁、探伤、焊缝检查等作业；人孔旁设置的两个小直径接管分别为放空口与溢流口，放空口用于罐体进料时排出内部气相空间的空气，避免罐内憋压导致进料不畅，溢流口则在进料液位超过安全高限时将多余介质导流至回收管线，防止介质从人孔密封处溢出。罐体端部的封头位置分别设置了进料口、出料口与排污口，进料口接管延伸至筒体内部靠近封头的位置，出料口设置在封头下部靠近筒体下沿的位置，保证正常排料时能够尽可能将罐内介质排空，排污口则设置在封头最底端，用于定期排出罐底沉积的杂质、残液，配合内部清洁作业完成排污流程。

　　建模过程中，所有接管的法兰尺寸均匹配通用管路法兰标准，焊缝位置预留了合理的焊脚高度结构，鞍座的筋板间距、腹板厚度均参考同容积储罐的常规工程参数设置，筒体壁厚根据常规常压存储工况的刚度要求进行取值，既避免壁厚过大造成材料浪费，也防止壁厚不足导致罐体满载时出现筒壁下挠变形。安装边界方面，该卧式罐体的整体长度、直径与鞍座间距经过匹配校核，鞍座的横向宽度不超出常规厂区设备通道的运输限宽，整体吊装重量满足常规车间行车的起重载荷范围，现场安装时不需要额外对运输通道、吊装设备做特殊改造；接管的伸出长度预留了法兰安装、阀门操作的足够空间，不会出现阀门手轮与筒壁、支座干涉的情况，人孔的开启方向预留了足够的操作空间，方便人员开启人孔盖、进出罐体。从结构合理性来看，该罐体的所有外露棱角均做了倒钝处理，避免安装、运维过程中出现磕碰划伤，支座底部的防滑结构能够保证罐体在受轻微水平载荷（如管线热胀推力、轻微地震载荷）时不会出现移位，整体结构完全匹配常压工业储液场景的使用需求，可直接作为同类型储罐设计的参考模型，也可用于厂区布局规划、管路布设的三维碰撞检查使用。
