齿轮式流体输送泵结构设计方案

在中小型液压系统、润滑回路以及低粘度流体输送场景中，这类齿轮式容积泵的应用覆盖范围极广，从机床的主轴润滑供油，到小型液压站的动力输出，再到化工管线里的无颗粒腐蚀性流体输送，都能见到同结构产品的身影。不同于大流量离心泵依赖叶轮离心力的工作逻辑，这款泵依靠内部一对啮合齿轮的齿槽容积变化完成流体抽吸与压送，输出压力稳定性更强，对流体粘度变化的适应区间更宽，在小流量高压力的工况下能效表现远优于同功率等级的叶片类输送设备。

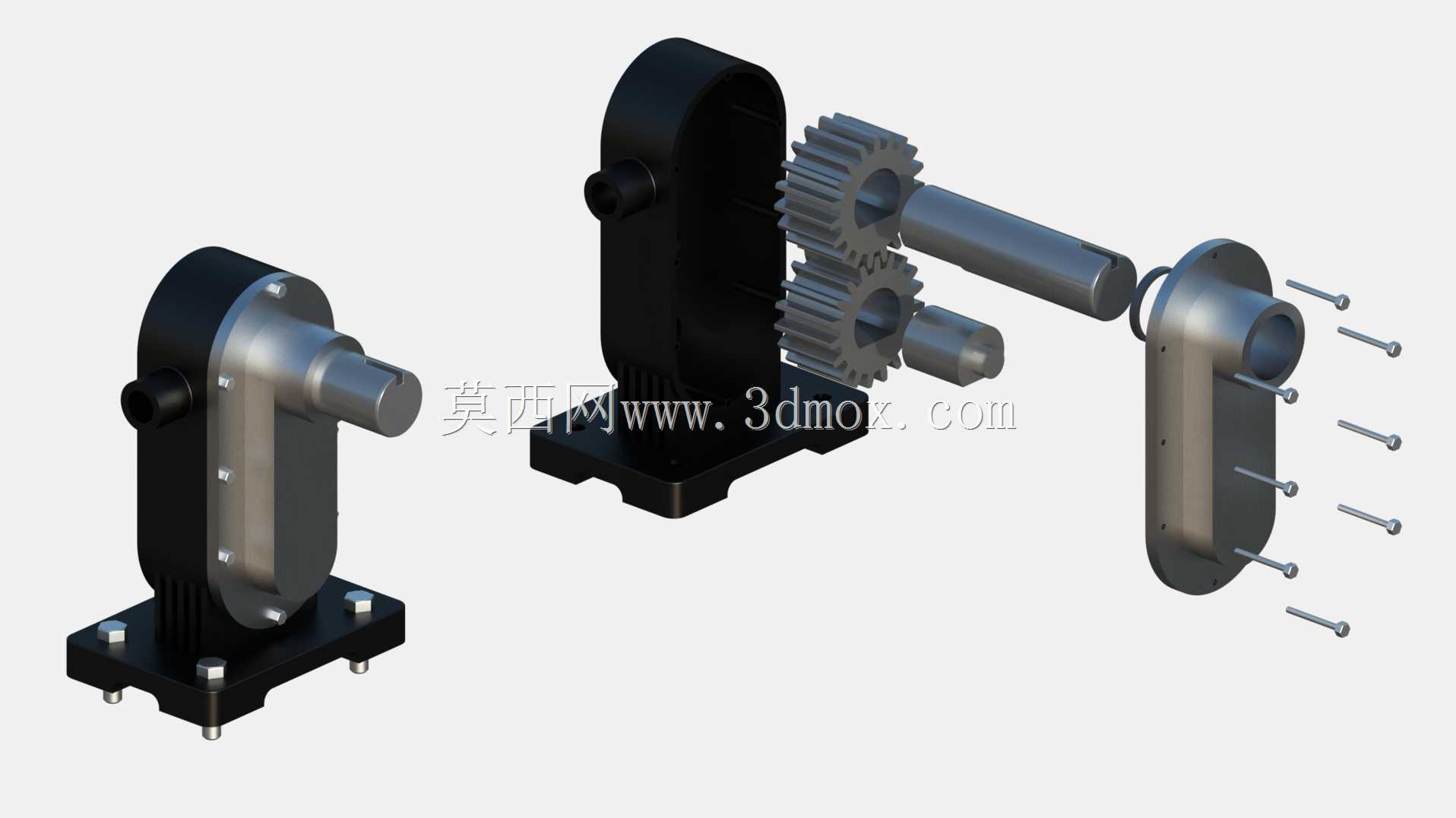

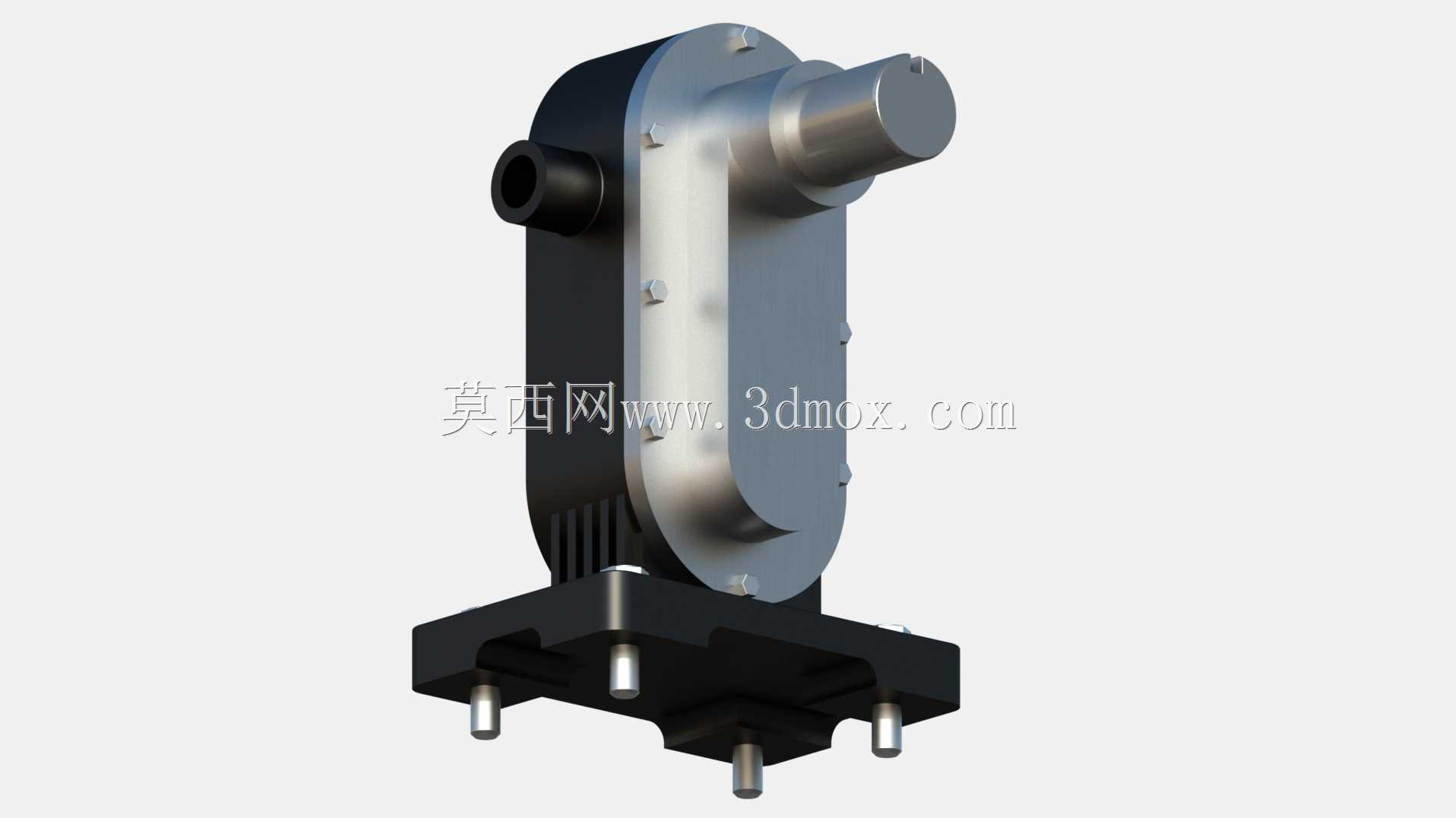

从结构设计逻辑来看，这款泵采用了分体式铸造壳体，主体分为泵腔主体、侧端盖以及安装底座三个核心部分，壳体结合面采用精加工平面密封，没有额外加装密封垫片，依靠加工面的平面度公差实现静密封，既减少了装配环节的零件数量，也避免了长期运行后垫片老化导致的渗漏问题。输入轴采用悬臂式伸出结构，轴端加工有标准键槽，可直接通过联轴器与驱动电机输出端连接，也可根据安装空间需求加装带轮通过皮带传动，适配不同转速的驱动源配置。轴与端盖的配合位置设置了骨架油封安装位，可根据输送流体的特性更换丁腈橡胶或者氟橡胶材质的密封件，满足矿物油、合成液压油以及低腐蚀性化工流体的密封需求。

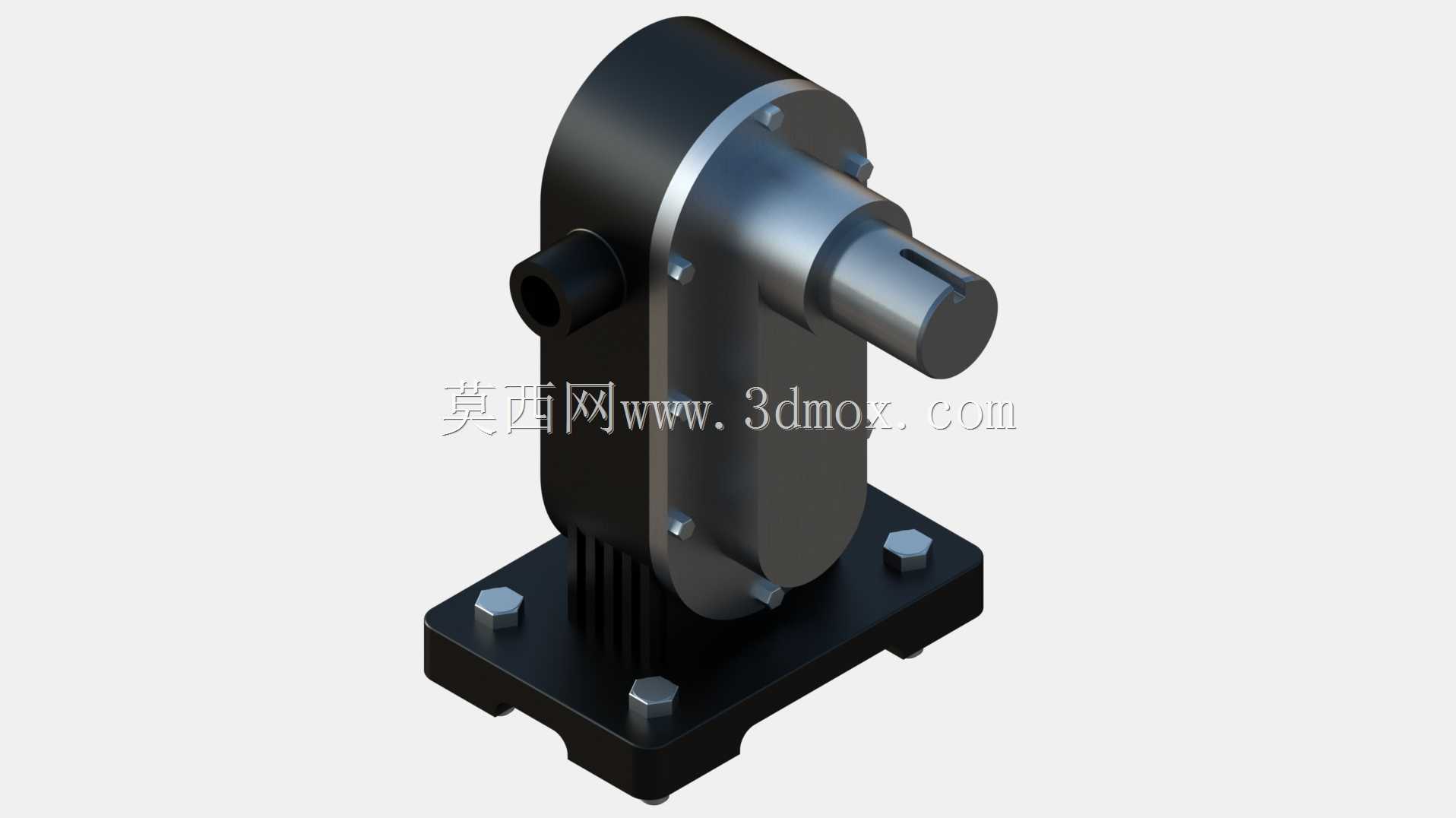

安装边界方面，这款泵的底座采用矩形板式结构，四个角位置预留了内六角螺栓安装孔，孔位间距按照通用工业泵的安装尺寸规范设计，可直接固定在预制的混凝土安装基础或者设备机架的安装面板上，不需要额外加工过渡转接板。输入轴的中心高尺寸经过标准化匹配，可直接对接Y系列三相异步电机的标准输出轴中心高，减少传动环节的对中调整工作量。泵体的进出油口采用内螺纹接口设计，接口位置设置在泵腔的上下两侧，可根据管路走向需求调整安装方向，适配不同的管线排布方案，避免管路出现过度弯折导致的流阻增大问题。

实际运行过程中，齿轮啮合间隙控制在0.02-0.05mm区间，既保证了齿轮转动过程中不会出现卡滞，也能将容积效率维持在较高水平，减少高压侧流体向低压侧的内泄漏。泵体外部没有设置额外的溢流阀结构，实际系统配置时需要在出口管路上加装独立的溢流保护装置，避免出口管路堵塞导致泵体内部压力过高损坏壳体或者齿轮结构。壳体外部的散热筋结构沿着泵体轴向排布，运行过程中齿轮啮合以及流体摩擦产生的热量可通过壳体表面自然散发，在连续运行工况下不需要额外加装冷却装置，简化了系统的配套结构。

从建模细节来看，所有配合面的公差标注都符合机械设计手册的推荐值，螺栓连接位置都预留了足够的扳手操作空间，装配过程中不需要使用特殊工装，普通内六角扳手即可完成整泵的拆解与组装。齿轮的齿形参数按照标准渐开线圆柱齿轮设计，模数、压力角都采用通用标准值，后期维护更换齿轮配件时不需要定制特殊参数的零件，降低了设备的全生命周期维护成本。端盖与泵体的定位采用两个圆柱销完成，拆解后重新组装时不需要重新调整齿轮的啮合间隙，可直接复位到出厂时的配合精度，减少现场维护的调整工作量。

在不同工况适配性上，这款泵可通过更换齿轮材质来适配不同的输送介质，输送普通润滑油时采用45号钢调质齿轮即可满足需求，输送有轻微腐蚀性的流体时可更换不锈钢齿轮，同时配合对应的密封件，就能拓展设备的适用场景。泵的转速适配范围从每分钟几百转到一千五百转，可根据实际需要的流量参数选择对应的驱动电机转速，不需要对泵体结构做任何修改，同一款壳体可覆盖多个流量等级的使用需求，减少了生产环节的零件种类，降低了制造与仓储成本。
