立式皮带传动工业砂轮机机架结构设计

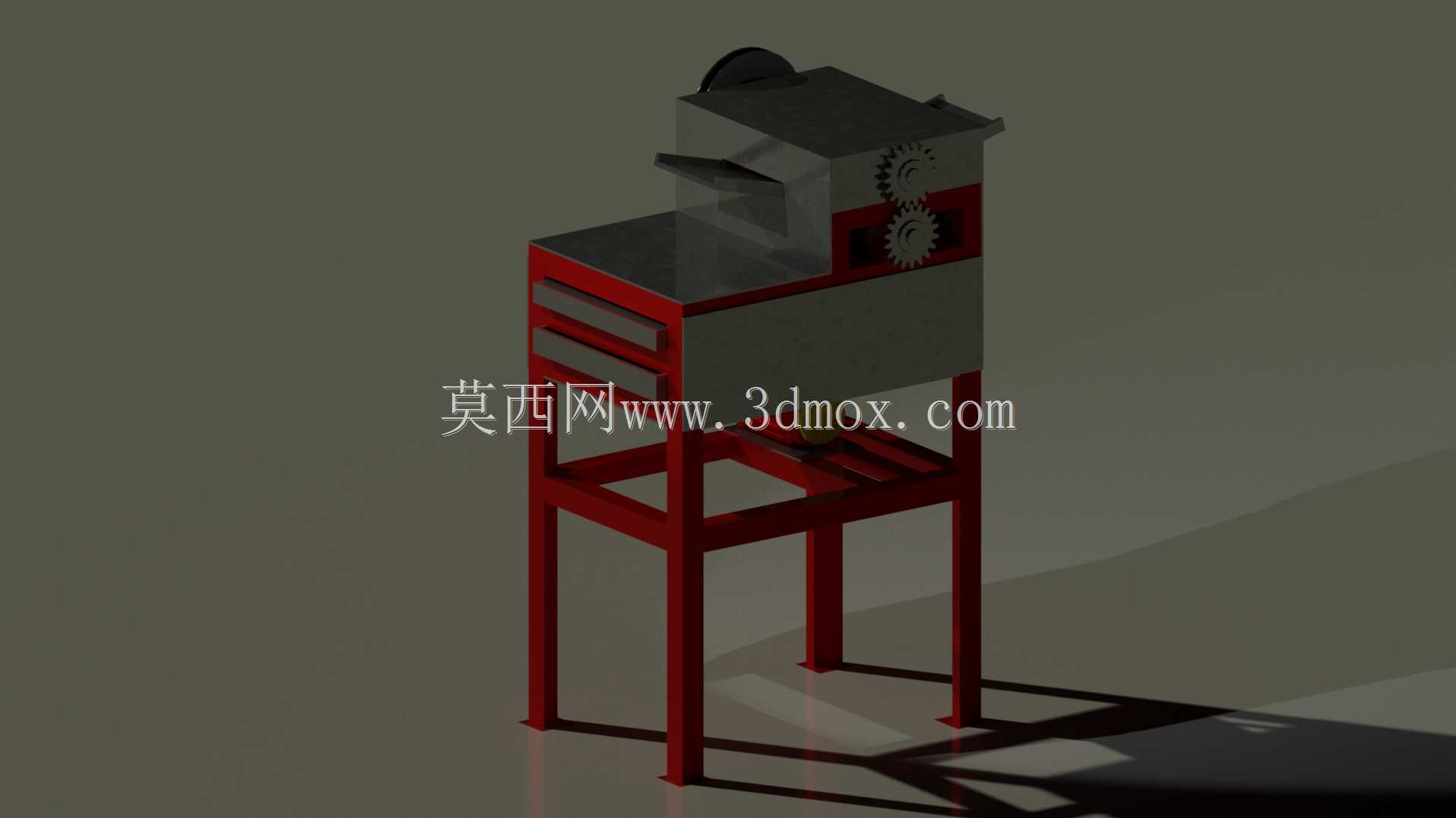

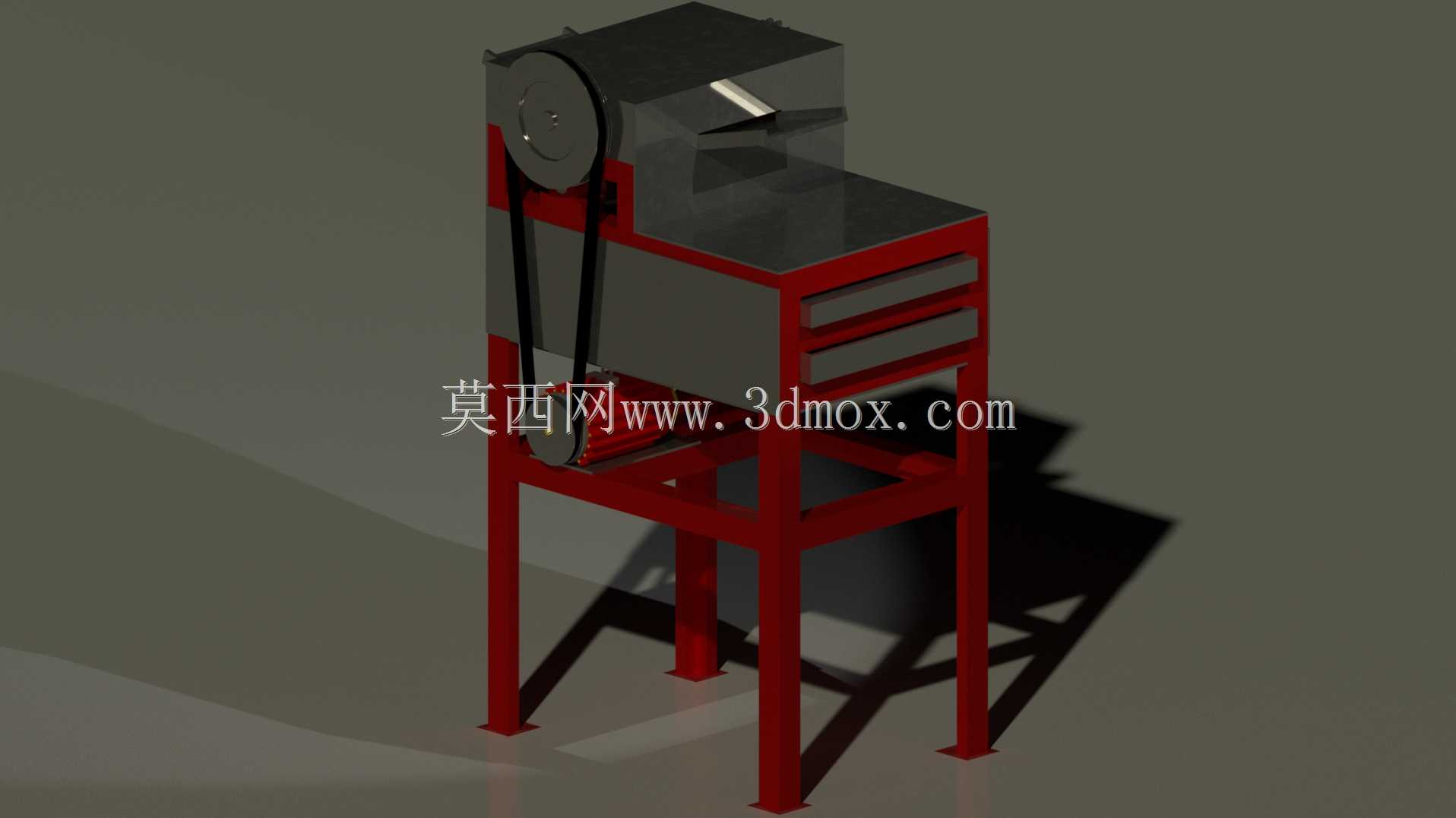

该设备为立式砂磨加工设备，主要应用于机械加工车间、五金修配工位、小型金属构件加工场景，承担小型金属工件的刃磨、去毛刺、飞边打磨、焊缝修平以及小型刀具的刃磨作业，是机加工工位常见的辅助加工设备。设备采用立式框架式机架结构，主体支撑采用方管型材焊接成型，四条支腿垂直落地，底部预留安装孔位，可通过膨胀螺栓与混凝土地面完成固定，避免设备高速运转时产生晃动偏移，保障作业稳定性。机架上部设置整机安装平台，用于固定砂轮驱动组件、防护罩以及作业台面，平台下方设置三层抽拉式储物格，可存放常用的修整工具、待加工小型工件、防护用具等，提升工位空间利用率。传动部分采用皮带传动结构，电机安装于机架上部后侧封闭腔体内，通过三角带将动力传递至砂轮主轴，这种布局可通过更换不同直径带轮调整砂轮转速，适配不同材质工件的打磨需求，同时皮带传动具备一定过载缓冲能力，可避免硬接触导致的主轴或电机损坏。设备上部设置半封闭砂轮防护罩，仅预留作业操作开口，可阻挡打磨过程中飞溅的磨屑与砂轮碎裂飞出的碎块，符合车间作业安全防护要求。作业台面采用平整钢板结构，与砂轮工作面保持合适高度差，适配操作人员站立作业的操作姿态，降低长时间作业的疲劳感。设计过程中重点考量了机架的刚性表现，支腿与上部平台的连接位置采用斜撑加强结构，避免高速运转时机架产生共振，同时控制整机重心落在支腿围成的矩形区域中心位置，保障设备放置稳定性。安装边界方面，设备支腿跨距适配常规车间工位的占地需求，上部突出部件不超出支腿投影范围，可紧贴车间墙体或工位隔断放置，减少对车间通道空间的占用，设备后侧预留电机散热与皮带维护的操作空间，日常检修更换皮带时无需拆解主体机架，仅需打开后侧护板即可完成操作。砂轮主轴位置设置轴承座安装位，采用双轴承支撑结构，保障主轴高速旋转时的径向跳动量控制在合理范围内，保证打磨作业的加工精度，避免因主轴晃动导致打磨面不平整或砂轮异常磨损。
