齿轮式液压油泵三维结构设计

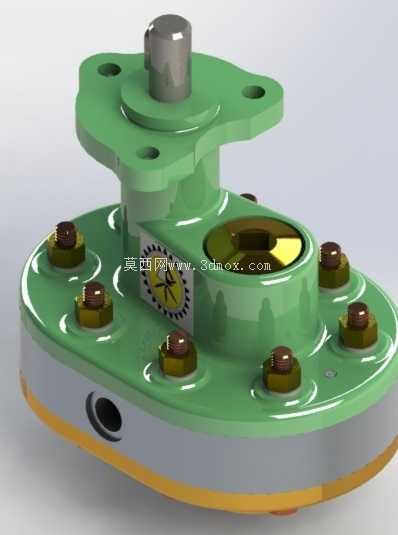

　　这款齿轮式液压泵的结构设计，完全围绕低压液压系统的稳定供液需求展开，在小型液压站、润滑系统、轻工机械液压回路中应用十分广泛，核心作用是为系统提供稳定压力的液压油输出，依靠啮合齿轮的容积变化完成吸油与压油过程，相比叶片泵、柱塞泵结构更简单，抗污染能力更强，对油液清洁度的要求更低，非常适合工况相对复杂、维护条件有限的现场使用场景。从结构布局来看，泵体采用上下分体式法兰连接结构，下部为圆形泵腔壳体，上部为端盖与伸出轴安装座，连接位置均匀布置六组内六角螺栓完成紧固，螺栓预紧力均匀分布在法兰圆周上，可有效避免泵腔受压后出现密封面渗漏问题，同时法兰结合面可根据使用需求加装耐油橡胶密封垫或者金属密封环，适配不同压力等级、不同工作介质的使用需求。

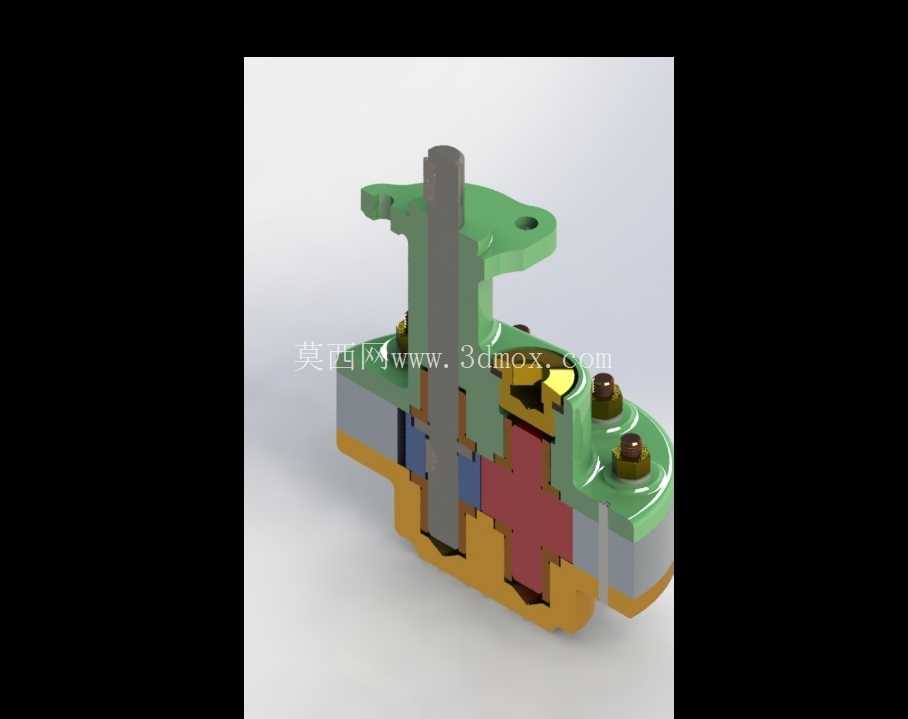

　　上部伸出轴采用台阶式定位结构，轴径与端盖内的轴承安装位采用过渡配合，可保证轴运转时的径向跳动控制在极小范围内，避免齿轮啮合出现偏磨，伸出轴的轴伸长度经过精准核算，既可以保证与联轴器、带轮等传动件的配合长度足够，不会出现传动打滑，也不会因为轴伸过长导致轴端挠度变大，影响轴承使用寿命。泵体侧面预留的油口为标准内螺纹接口，可直接对接液压管路，油口位置的流道做了圆弧过渡处理，可大幅降低油液进入泵腔时的沿程阻力，减少吸油空化的概率，同时压油侧的流道截面经过渐变设计，可缓解齿轮压油时的流量脉动，降低系统管路的振动与噪音。

　　从安装边界来看，下部泵体的圆形法兰外缘可直接嵌入安装基座的定位止口，止口配合采用小间隙配合，安装时无需反复调整同轴度，上部安装法兰设置两个对称的安装通孔，可通过螺栓直接固定在安装支架上，整体安装占用空间紧凑，轴向与径向尺寸都经过优化，不会与周边的阀组、管路产生干涉。设计过程中，齿轮参数的匹配是核心要点，齿轮的模数、齿宽直接决定泵的排量参数，这款泵的理论排量覆盖1.1L/h到11L/h的区间，自重控制在0.716kg，整体轻量化设计非常适合在小型移动式液压设备、便携式液压工具上搭载使用，齿轮与泵腔内壁的间隙控制在微米级，既可以保证齿轮运转时不会与腔壁发生刮擦，也可以将内部泄漏量控制在允许范围内，保证容积效率满足设计要求。

　　端盖位置设置的密封组件采用骨架油封结构，可有效防止泵腔内的油液顺着伸出轴向外渗漏，同时也能阻挡外部的灰尘、杂质进入泵腔内部，保护齿轮与轴承的配合面。轴承采用深沟球轴承，可同时承受径向力与少量轴向力，完全适配齿轮泵运转时的受力特性，轴承的润滑直接依靠泵腔内的液压油完成，无需额外添加润滑脂，后期维护成本极低。在实际选型适配时，需要注意泵的旋转方向与进出油口的对应关系，反向旋转会导致吸压油口互换，无法正常建立系统压力，同时传动端的同轴度误差需要控制在允许范围内，避免轴承受额外的径向力导致早期损坏。这款泵的结构拆解十分便捷，现场维护时只需拆下法兰连接螺栓，即可分离上下泵体，检查齿轮磨损情况、更换密封件，无需专用工装设备，非常适合一线运维人员快速检修。整体结构没有冗余的设计元素，所有特征都服务于功能实现，从安装定位、传动连接、密封防漏到流道优化，每一处结构都经过实际工况的验证，可直接用于液压系统的方案设计、三维装配干涉检查、教学演示以及生产加工参考。
