水泥厂料斗出口称重给料输送设备

在水泥生产的熟料制备、生料输送环节，料斗出口的物料给料控制一直是影响生产线连续运行稳定性的关键节点，这款称重给料设备正是针对该场景开发的专用给料计量装置，直接对接料斗下部出料口，承担物料的连续输送、动态称重、给料量调节三重功能，避免料斗出料出现冲料、堵料、给料量波动过大的问题，保障后续粉磨、煅烧工序的进料稳定性。

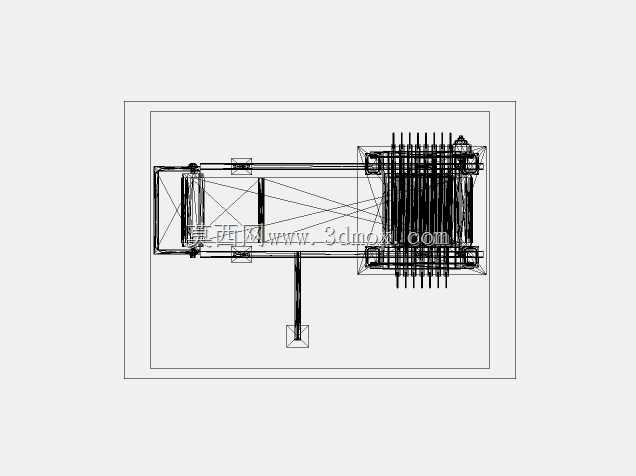

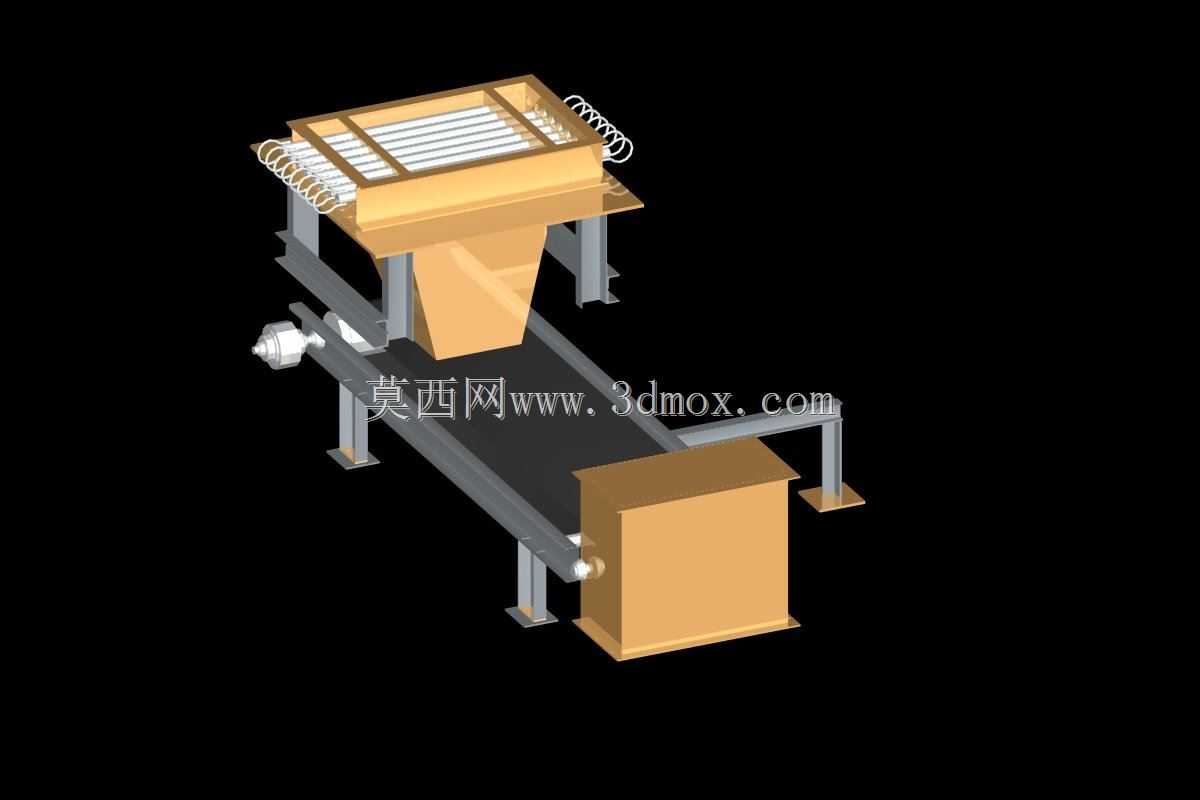

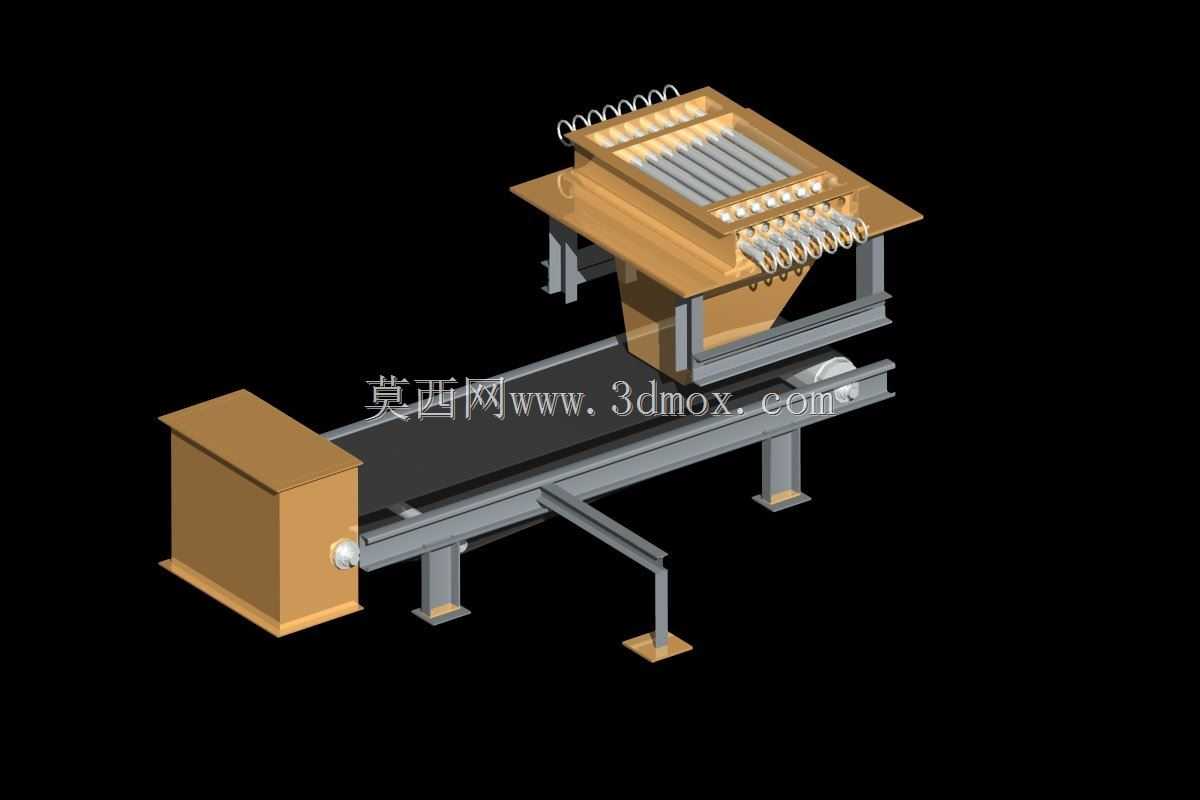

从设备整体结构来看，主体采用带式输送作为物料承载主体，输送段机架采用型钢焊接成型，支腿设置可调式地脚结构，可适配现场安装地面的高度差，安装时无需额外做复杂的混凝土基础找平，仅需将支腿地脚与预埋钢板焊接固定即可，整体安装边界长度可覆盖常规料斗出口到下游设备进料口的1.2米到2.5米间距范围，设备宽度根据给料量需求分为不同规格，对应80吨每小时额定给料量的型号，主体输送段宽度为650毫米，上部接料段宽度扩展至800毫米，可完全承接料斗下落的物料，避免撒料。

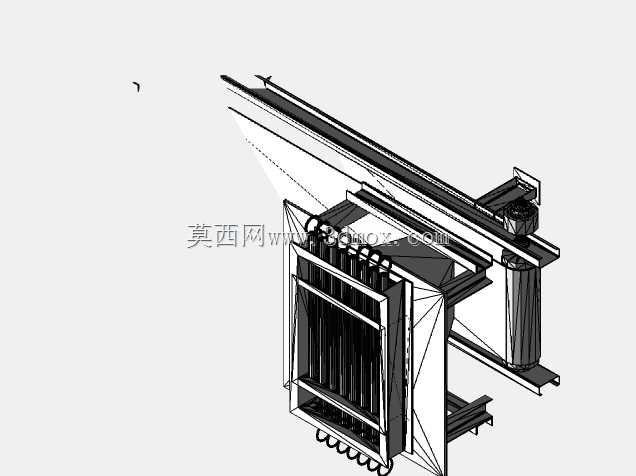

上部接料段设置了多组平行排列的缓冲导料棒，导料棒采用耐磨合金钢材质，呈一定倾角布置，物料从料斗下落时首先接触导料棒组，通过棒间缝隙均匀落到下方输送皮带上，既可以缓冲大颗粒物料下落对皮带的冲击，也能对物料做初步的均布整理，避免物料在皮带上出现偏载、堆尖的情况，保障后续称重段的计量精度。导料棒组上部设置了弹簧压紧的挡料帘结构，可随料层厚度自动调整挡料高度，防止粉尘外溢，同时避免大块物料卡滞。

称重单元布置在输送段的中部位置，采用托辊式称重桥架，搭配高精度称重传感器，实时采集皮带上的物料重量信号，同时配合尾部的速度传感器采集皮带运行线速度，通过积分运算得出瞬时给料量和累计给料量，信号接入配套的控制箱后，可根据设定的给料量自动调整皮带驱动电机的转速，实现闭环控制，给料量控制精度可保持在±1%以内，满足水泥生产工艺的计量配比要求。

驱动单元布置在设备的头部位置，采用轴装式减速电机直接驱动传动滚筒，省去了联轴器、传动链等中间传动部件，结构紧凑，传动效率高，同时减少了日常维护的点位。尾部设置螺旋张紧装置，可快速调整皮带的张紧度，纠正皮带跑偏，张紧行程预留150毫米，可满足皮带长期使用后的拉伸变形调整需求。皮带采用环形耐磨橡胶带，表面做防滑处理，可适应水泥生料、熟料、混合材等不同磨蚀性物料的输送需求，皮带下部设置多组平行托辊和回程托辊，托辊采用密封轴承结构，可适应水泥厂多粉尘的工况环境，延长轴承使用寿命。

设备侧边独立布置的控制箱采用防尘密封结构，内置变频控制模块、信号采集模块和接线端子，防护等级达到IP54，可直接安装在设备旁的厂区地面，无需额外设置独立控制室，控制箱面板设置有运行状态指示灯、参数显示屏和操作按钮，可现场手动调整给料参数，也可接入厂区DCS系统实现远程集中控制，适配不同规模水泥生产线的自动化控制需求。

在设计过程中，充分考虑了水泥厂现场的维护便利性，所有易损件均采用快拆式结构，导料棒、托辊、皮带等部件更换时无需拆卸主体机架，仅需松开对应的固定螺栓即可完成更换，单根托辊的更换时间可控制在10分钟以内，减少设备停机维护对生产线运行的影响。设备整体的重心经过优化布置，满载运行时的重心落在支腿支撑范围的中心区域，运行过程中无明显振动，无需额外做地脚螺栓的加强固定，安装施工周期短，可在生产线检修窗口期内完成安装调试，快速投入使用。

针对料斗出口容易出现的堵料问题，接料段的侧壁设置了角度为65度的倾斜导料板，导料板表面衬有超高分子量聚乙烯耐磨板，摩擦系数低，物料不易粘附，可有效避免湿黏物料在接料段堆积堵料，导料板通过螺栓固定，磨损后可快速更换。设备的所有钢结构件表面均做了喷砂除锈后喷涂环氧富锌底漆和聚氨酯面漆的处理，可适应水泥厂室外或半室外安装的防腐蚀、耐候需求，设备整体使用寿命可达10年以上，易损件的更换周期根据物料磨蚀性不同可达到6到18个月，运行维护成本较低。
