多规格手动五金工具组合影子板设计

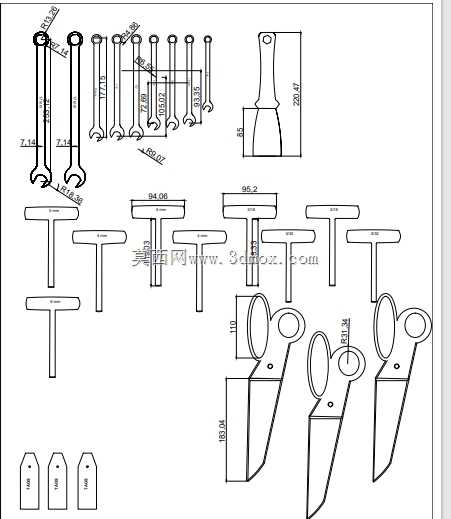

　　这套影子板的设计初衷，是解决车间工位手动工具乱堆乱放、取用清点效率低的问题，在机加工工位、装配流水线、设备维修班组的日常作业场景中，手动工具的管理一直是现场5S管理的核心痛点：工具混放会导致取用时长增加，交接班清点遗漏容易造成工具遗落在设备内部引发安全事故，无定位的工具存放也会加剧工具磕碰损耗，缩短使用寿命。设计时首先梳理了工位常用的三类手动工具轮廓：不同开口规格的呆扳手、不同刃口尺寸的剪刀、不同截面形状的小型锉刀，每类工具的轮廓槽位完全匹配工具最大外轮廓，槽位深度控制在3mm，既可以让工具放入后不会轻易滑落，也能保证取用时手指有足够的施力空间快速拿起工具，不会因为槽位过深出现卡滞。

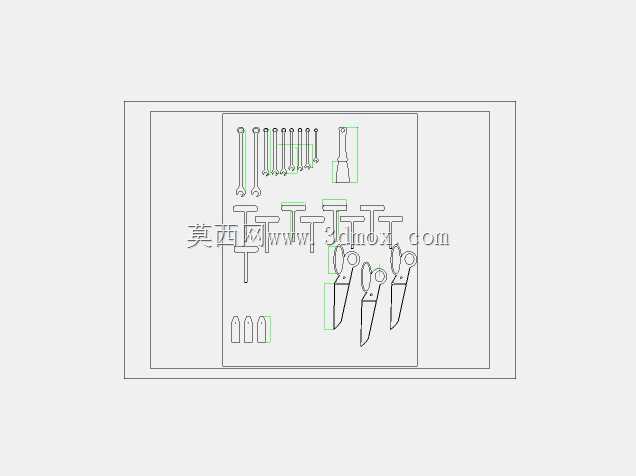

　　整个影子板的外轮廓采用矩形规整设计，安装边界适配常见的工位挂板尺寸，板件边缘做了R2的圆角处理，避免日常取放工具时划伤操作人员手部。槽位排布时没有采用整齐对齐的规整布局，而是按照工具的日常使用频率排布：高频使用的中型扳手、中号剪刀放在影子板中心的黄金操作区域，伸手即可触及，低频使用的小型锉刀、微型扳手排布在板件边缘区域，同时相邻槽位之间预留了15mm的操作间隙，避免取放某一件工具时碰落相邻的其他工具。在轮廓槽的加工精度控制上，每个槽位与对应工具的单边间隙控制在0.8mm，既不会因为间隙过小导致工具放入取出卡顿，也不会因为间隙过大出现工具晃动歪斜，无法起到直观的形迹管理作用。

　　板件表面没有做多余的标识喷涂，依靠轮廓本身的形状就能让操作人员快速识别对应工具的位置，新入职的操作人员不需要额外记忆工具摆放位置，通过轮廓匹配就能快速完成工具归位。在实际使用场景中，这类影子板既可以通过背胶粘贴在工位操作台的立面，也可以通过磁吸附件吸附在金属设备外壳上，还可以通过四角的安装孔用螺丝固定在墙面挂板上，适配不同工位的安装条件。日常交接班时，巡检人员只需要观察影子板上是否有空缺的轮廓，就能快速判断是否有工具未归位，不需要逐件清点工具数量，大幅提升了班组日常管理的效率。针对工具容易沾附油污的使用场景，板件选用的材质表面光滑致密，沾染切削液、机油后可以用抹布直接擦拭清理，不会残留污渍，长期使用也不会出现轮廓变形的问题。

　　设计过程中还特意调整了部分长柄工具的摆放角度，让长柄扳手的倾斜角度符合人手取放的自然动作轨迹，不需要刻意扭转手腕就能顺利拿起工具，降低长期重复取放工具带来的操作疲劳。不同规格工具的槽位深度做了差异化设计：重量较大的长柄扳手槽位深度加深到4mm，避免工具自重导致从槽位滑落，重量较轻的小型锉刀槽位深度保持2.5mm，方便快速取用。整个板件的厚度控制在5mm，自身重量较轻，不会给安装基面带来过大的负载，即使是薄铁皮制作的工位挂板也能稳定安装，不会出现下坠变形的问题。
