牵引式根茎作物联合收获机三维设计

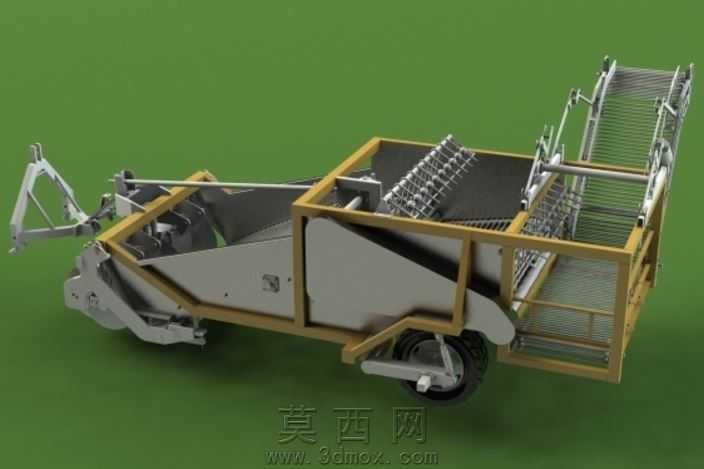

本作品为牵引式根茎作物联合收获机的三维设计模型，整体建模过程严格遵循农用收获装备的实际作业逻辑，在三维软件环境中完成全零件独立建模与整机虚拟装配，完整还原了该类农机从挂接、挖掘、输送到集收的全流程作业结构。建模阶段首先搭建整机的承载框架，采用方管型材搭建主体支撑结构，对每段型材的拼接位置、连接节点做了精准的尺寸匹配，确保框架结构的受力合理性与装配可行性；前端挂接结构完全适配拖拉机后悬挂的连接尺寸，设置了可调节的铰接点位，能够适配不同马力段牵引设备的挂接需求，挂接部位的销轴、锁止结构均做了细节还原，保证虚拟状态下的机构运动逻辑与实际设备一致。挖掘部件采用倾斜式铲面结构设计，建模时对铲刃的入土角度、铲面的曲面弧度做了反复调整，确保作业时能够顺利切入土层将根茎作物完整托起，避免铲伤作物表皮；挖掘铲后方衔接的振动输送筛采用栅条式结构，建模时还原了栅条的排布间距与振动驱动的连接结构，能够在输送过程中完成土壤与作物的初步分离，栅条间隙经过参数化调整，既保证碎土能够顺利漏下，又不会造成作物掉落。升运输送部分采用网带式输送结构，对网带的链节、侧边挡板、驱动辊轴都做了独立建模，网带的张紧调节机构也完整呈现，能够实现输送速度与张紧度的虚拟调节；末端集收仓采用框架式围挡结构，侧边设置可开启的卸料挡板，方便作业完成后快速卸载收集的作物。渲染阶段采用哑光金属材质还原机架、铲体、筛网的金属质感，对橡胶行走轮做了胎面纹理与橡胶材质的质感还原，机架的漆面、金属部件的焊接痕迹都通过材质贴图做了细节呈现，整体渲染背景采用纯色绿底突出设备本身的结构细节，不同功能部件采用差异化的材质色彩区分，方便观察各部分的结构布局与连接关系。设计过程中充分考虑了田间作业的实际工况，对整机的重心位置做了虚拟校核，确保牵引作业时的行驶稳定性，各运动部件之间预留了合理的运动间隙，避免作业过程中出现结构干涉，所有转动部位的轴承、铰接点位都做了结构预留，能够为后续的实物样机制作提供完整的三维结构参考。
