倾斜式单轴车辆运输拖挂车结构设计

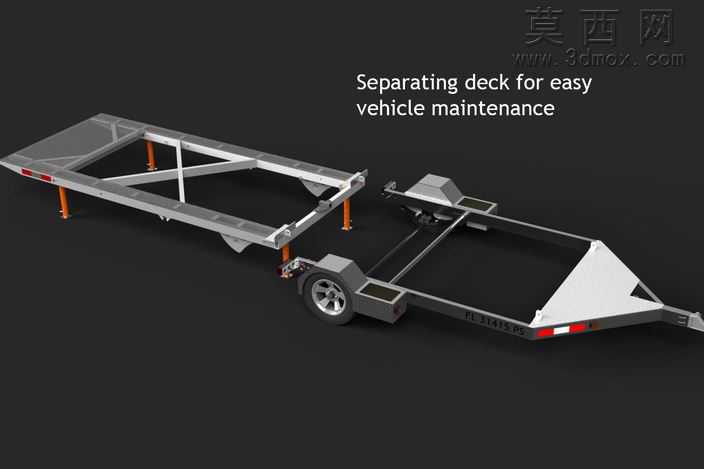

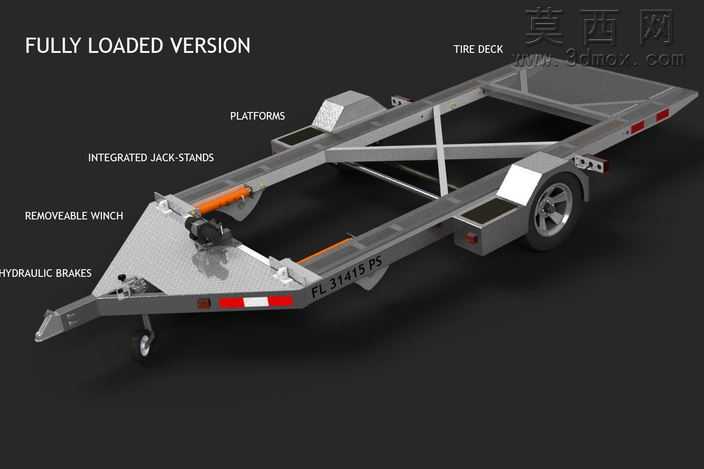

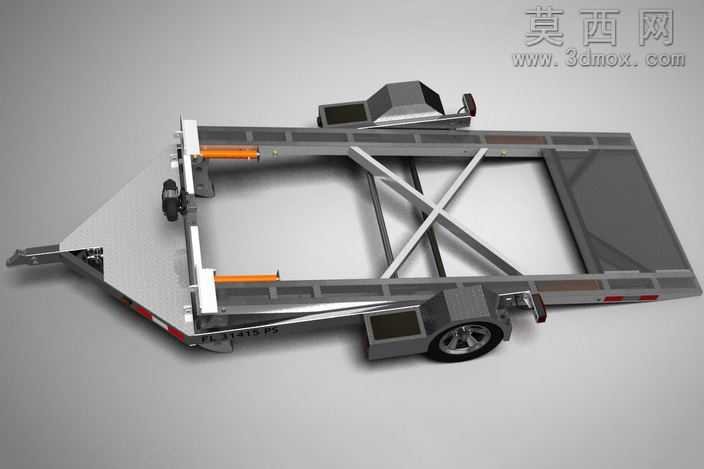

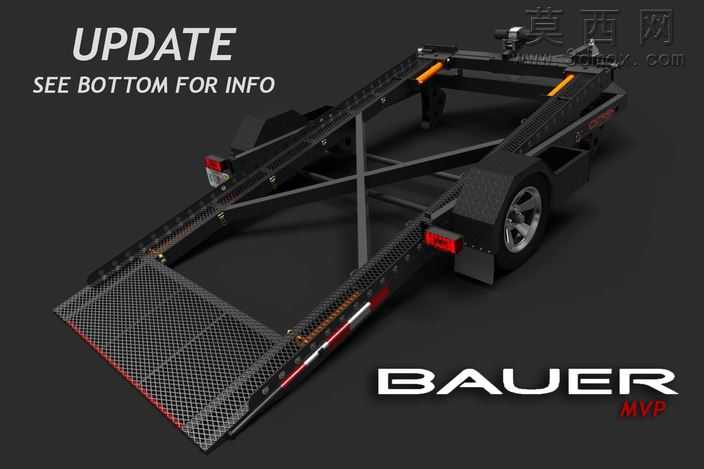

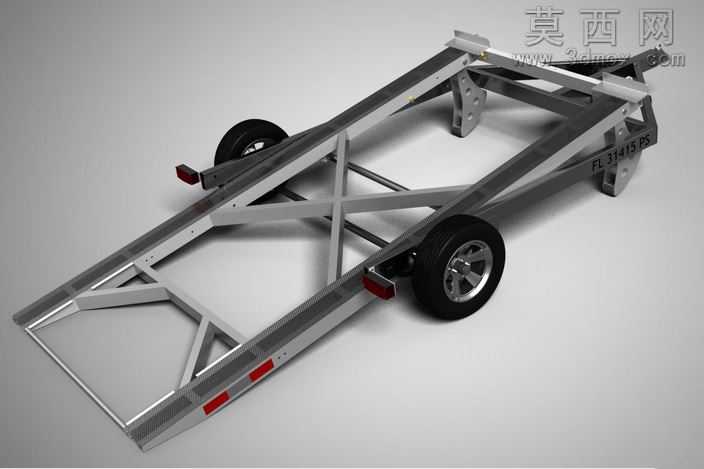

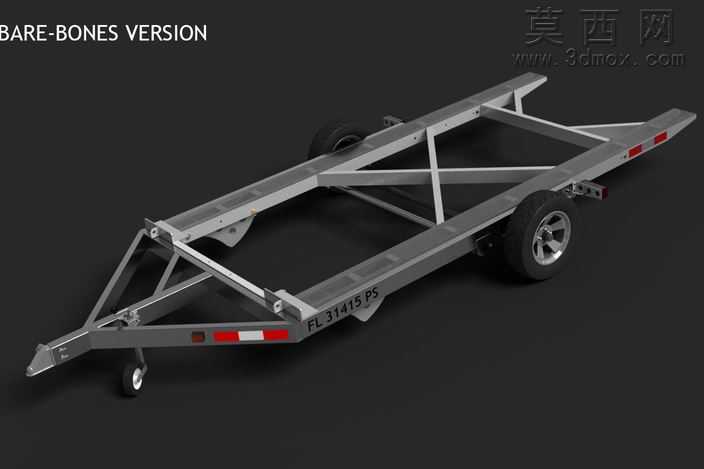

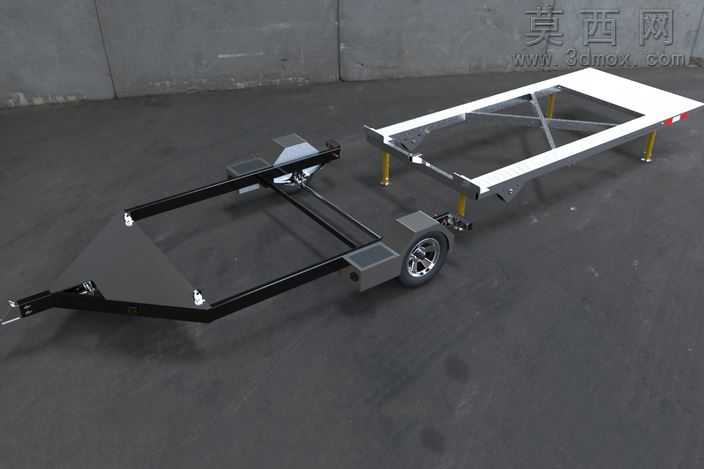

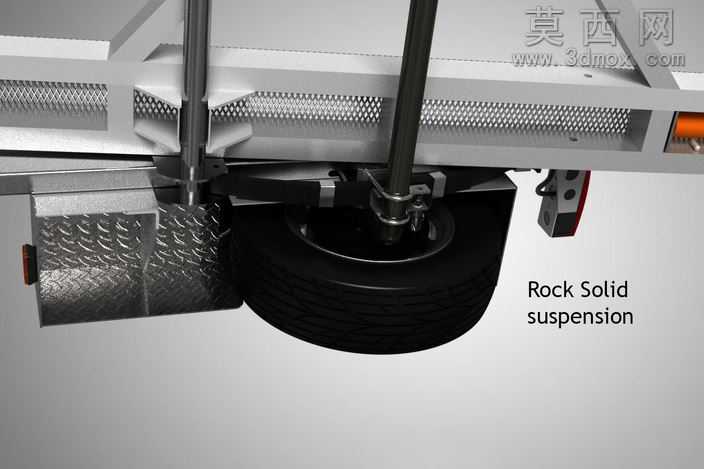

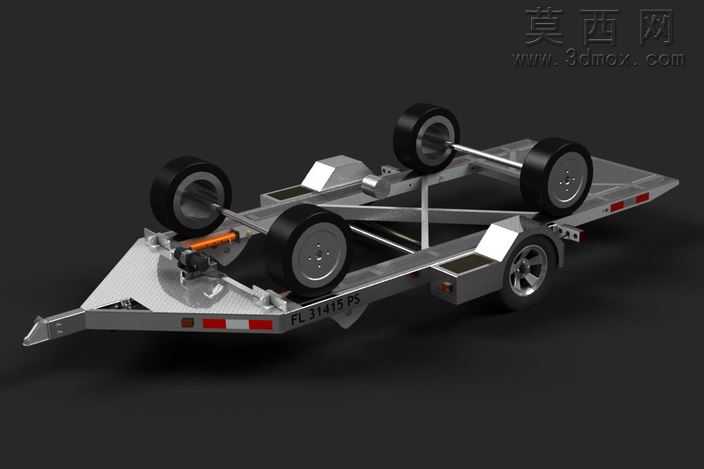

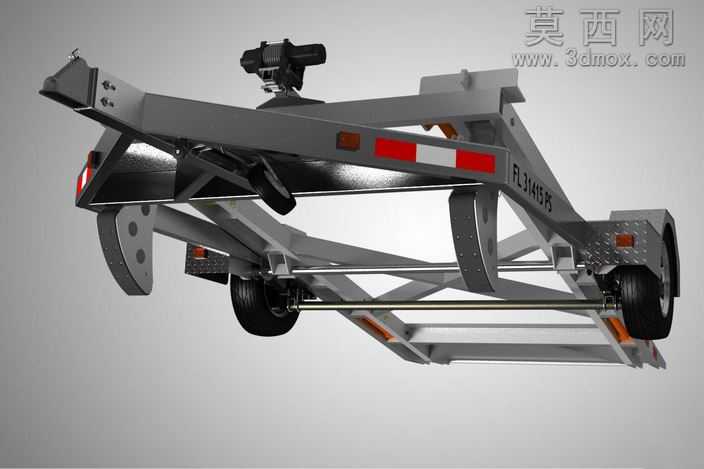

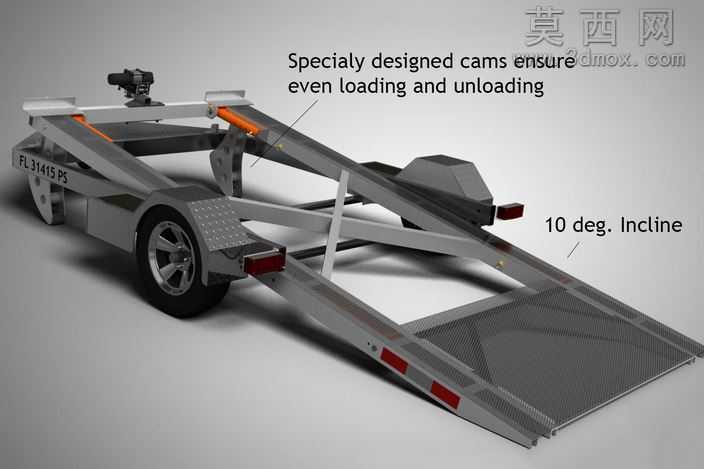

该作品为单轴倾斜式车辆运输拖挂车的三维设计方案，建模阶段严格遵循实际拖车的工程尺寸比例，在三维软件中完成全零件参数化建模，对车架主梁、交叉支撑结构、轮轴总成、牵引连接机构、倾斜跳板、凸轮锁紧组件等所有结构件逐一进行特征建模，保证各部件的装配间隙与实际工程公差要求一致，避免出现干涉错位问题。渲染阶段采用写实工业渲染流程，为金属车架赋予哑光黑耐磨涂层材质，对轮毂做亮面镀铬金属质感处理，轮胎添加橡胶材质的细微纹理与使用磨损质感，跳板防滑面做网格凹凸纹理还原，警示标识部分采用高反光红漆材质，搭配影棚级三点布光方案，清晰呈现拖挂车10度倾斜装卸状态的结构形态，突出各功能部件的位置与形态特征。结构设计上核心采用独立凸轮承重锁紧机构，依靠特殊轮廓的凸轮结构配合拖车自身重量实现自动锁止与解锁，无需额外复杂液压或电控辅助装置，即可完成装卸过程中的斜面平稳下降与到位后的位置锁定，有效降低装卸时的操作难度与设备成本；车架采用交叉桁架式结构，在保证整体承重强度的同时尽可能降低自重，单轮轴配置适配小型乘用车的拖运需求，尾部跳板与车架主体采用铰接连接，倾斜后跳板末端贴合地面形成平缓过渡坡道，方便被运输车辆平稳驶上拖板，到位后凸轮结构自动卡紧锁止，避免运输过程中跳板移位或被载车辆滑动。设计思路围绕低成本、高可靠性的民用车辆拖运需求展开，摒弃复杂的专用装卸辅助设备，纯机械结构即可完成装卸操作，适配普通家用车的牵引使用场景，同时预留了选装配置的拓展空间，可根据使用需求加装液压辅助耦合器、轮挡、轮胎固定夹具等配件，兼顾基础使用的实用性与后续升级的拓展性，整体结构简洁耐用，维护成本低，能够满足日常小型车辆短途转运的使用需求。
