钻井作业用跳汰机夹具三维结构设计

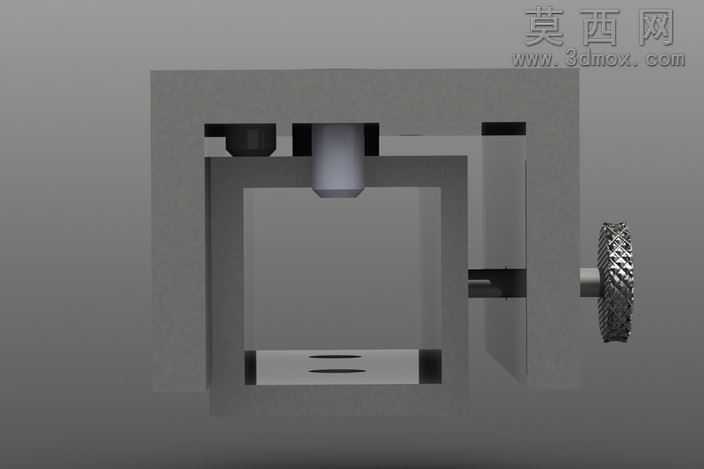

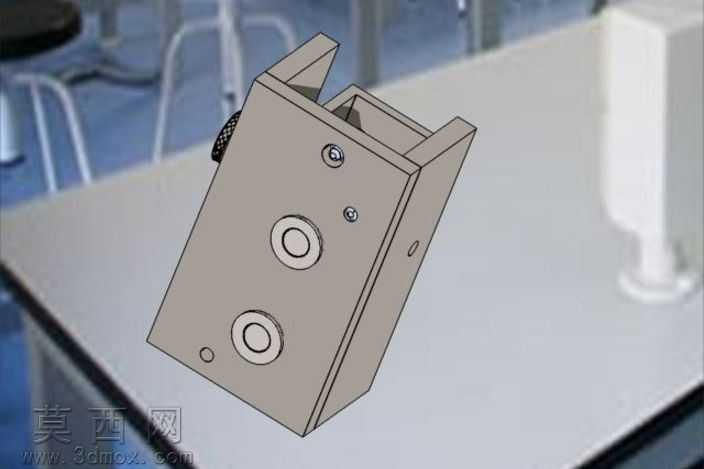

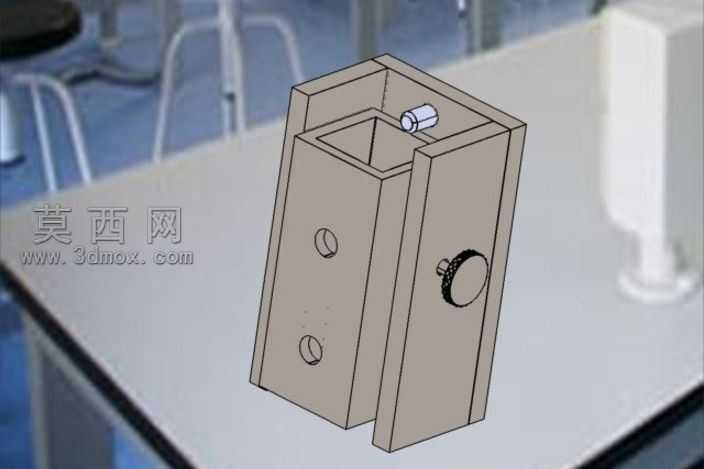

本模型为钻井作业场景中配套使用的跳汰机配套夹具，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工工装的尺寸公差规范，对每一处装配结构都做了干涉校验，确保各部件可实现真实的装配动作。模型主体采用方正的箱式基座结构，基座主体为一体化的中空腔体设计，腔体开口处做了加厚的承力边框处理，能够在夹持作业时分散受力，避免长期受压出现结构形变。基座顶面设置了两组同轴的环形定位孔，孔位周边做了下沉式的台阶结构，用于配套安装定位衬套，保证钻具进给时的同轴度精度，同时在定位孔旁侧设置了多组小型的定位销孔，可适配不同规格的快换压块，满足不同尺寸工件的夹持定位需求。基座侧部伸出的调节旋钮采用滚花防滑结构设计，旋钮与内部的夹紧传动杆做了同轴约束，旋转旋钮时可带动内部的楔形夹紧块实现进给与退回动作，完成工件的锁紧与松脱，建模时对旋钮的滚花纹理做了精细化的凹凸结构还原，同时对内部传动结构的配合间隙做了合理预留，符合实际机械加工的装配要求。材质渲染方面，整体模型采用哑光金属灰的铸铁材质作为主体材质，对基座表面做了细微的磨砂质感处理，还原铸铁工装表面的喷砂加工效果，调节旋钮部分采用稍亮的金属质感，区分不同部件的材质属性，定位孔的环形端面做了轻微的倒角高光处理，突出机加工面的平整质感。设计思路上，该夹具以结构简洁、装夹便捷为核心目标，摒弃了复杂的多部件联动结构，采用单旋钮驱动的夹紧方式，可在钻井现场的钻床作业中快速完成工件装夹，减少辅助作业时间，中空的腔体结构既可以减轻夹具整体重量，又能够容纳加工过程中产生的切屑与冷却液，避免杂物堆积影响夹紧精度，整体结构无冗余设计，所有外露边角均做了倒钝处理，符合工业工装的安全设计规范，可直接用于钻床加工的工装方案参考、装配教学演示以及相关工装的改型设计基础。
