多通管路接头温控盒壳体结构

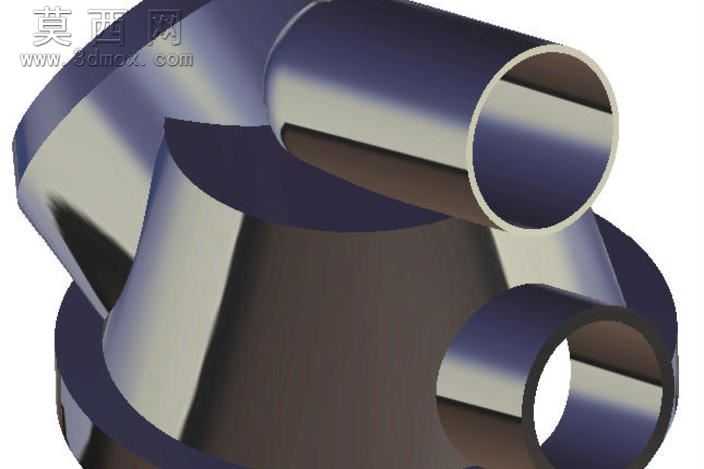

该作品为适配温控装置的多通管路集成壳体结构，采用三维参数化建模方式完成整体构建，建模过程中以管路流体走向、接口装配精度为核心设计逻辑，首先确定各管路接口的空间方位与中心轴线，通过多基准面、多轴线的空间定位，保证不同朝向的管路接口与主体腔体的衔接过渡平滑自然，避免流体输送过程中出现直角阻滞区域。建模阶段对管壁厚度做了均匀化参数设置，既保证结构的承压强度，也兼顾整体的轻量化需求，主体腔体与各伸出管路之间采用圆角过渡的融合处理，消除结构应力集中点，提升构件的结构稳定性。材质渲染上选用金属质感的哑光金属材质，模拟工业常用铝合金或铸钢的表面质感，通过环境光影的调整，清晰呈现管路的内外壁结构、接口的端面形态以及各部分的衔接细节，能够直观展示构件的空间形态与装配关系。结构设计上，主体腔体作为核心容纳空间，可内置温控相关的传感、调节组件，三个不同朝向的管路接口分别对应不同方向的流体管路接入，接口采用标准圆管端面设计，可适配常规的管路套接、法兰连接等装配方式，腔体与管路的连通处做了顺滑的导流曲面设计，减少流体流经时的阻力与紊流产生。设计思路围绕温控场景下的流体管路集成需求展开，将原本分散的多通管路与温控元件容纳壳体做一体化整合，减少管路系统的连接节点，降低流体泄漏的风险，同时紧凑的空间布局能够缩减整体安装占用空间，适配狭小安装场景下的温控管路布设需求，建模过程中对各接口的同轴度、端面平面度都做了参数化约束，保证后续加工或3D打印成型时的尺寸精度，满足实际装配的公差要求，整体结构无冗余设计，每一处曲面与实体结构都服务于流体导通、元件容纳、结构连接的核心功能。
