轮式装载机整机外观结构三维建模设计

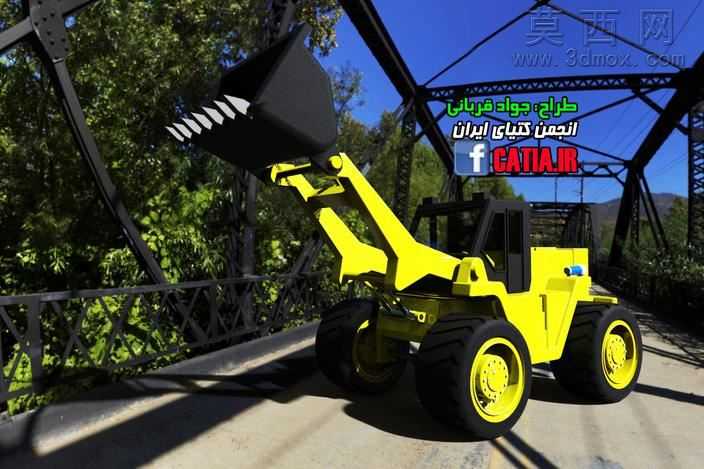

本次轮式装载机三维建模以还原真实工程作业设备的外观与核心结构为目标，依托三维建模平台完成全流程设计，首先从整机比例框架搭建入手，参考主流小型轮式装载机的真实尺寸参数，确定轴距、轮距、动臂举升极限高度、铲斗容量对应的外形边界，先以基础几何体搭建整机的位置骨架，明确车架、动臂总成、铲斗、驾驶室、轮胎、配重等核心部件的空间占位关系，避免后续部件建模出现比例失调、位置干涉的问题。在部件细化建模阶段，针对车架部分采用实体拉伸与布尔运算结合的方式，还原前后车架铰接位置的结构特征，预留转向油缸的安装点位，同时还原车架上覆盖件的安装卡扣、加强筋结构，保证车架部分的结构合理性；动臂与摇臂、连杆组成的工作装置是建模的核心部分，严格按照反转六连杆机构的运动逻辑搭建各杆件的铰接轴位置，对动臂的弯折弧度、板材厚度进行精准还原，在铰接位置做出轴套、销轴的细节结构，保证后续可直接用于运动仿真验证；铲斗部分重点还原斗齿的排列角度、斗刃的加厚结构、斗体的弧形卸料曲面，同时做出斗背与动臂连接的耳板结构，还原真实铲斗的焊接装配特征。行走系统建模时，针对轮胎部分采用曲面建模方式还原越野工程轮胎的块状胎纹、胎侧的层级标识凸起，轮毂部分还原轮辋的螺栓孔、轮辐的减重孔结构，同时对前后桥的桥壳、轮边减速器的外观结构进行简化还原，保证外观真实度的同时控制模型面数。驾驶室部分还原框架式防护结构、车窗的分隔边界、驾驶室顶部的防护栏、后部的机罩散热格栅结构，机罩部分做出散热孔的阵列细节、尾部的配重块弧形轮廓，同时添加扶手、车灯等外观细节提升模型真实感。材质与渲染阶段，为车身主体覆盖件赋予亮黄色工程车漆材质，调整材质的反光度与粗糙度还原漆面的哑光金属质感，轮胎赋予黑色橡胶材质，添加轻微的做旧质感模拟工程设备的使用痕迹，铲斗斗刃、斗齿部分赋予耐磨金属材质，调整金属的高光参数还原淬火钢材的质感，车窗部分赋予半透明玻璃材质，添加轻微的环境反射效果提升真实感。渲染场景选择户外桥梁铺装路面环境，添加自然日光与环境补光，调整阴影参数让整机投影自然柔和，最终呈现出的模型完整还原了小型轮式装载机的外观特征与核心结构关系，可用于产品展示、结构教学、运动仿真演示等场景。
