履带式液压挖掘机械三维设计作品

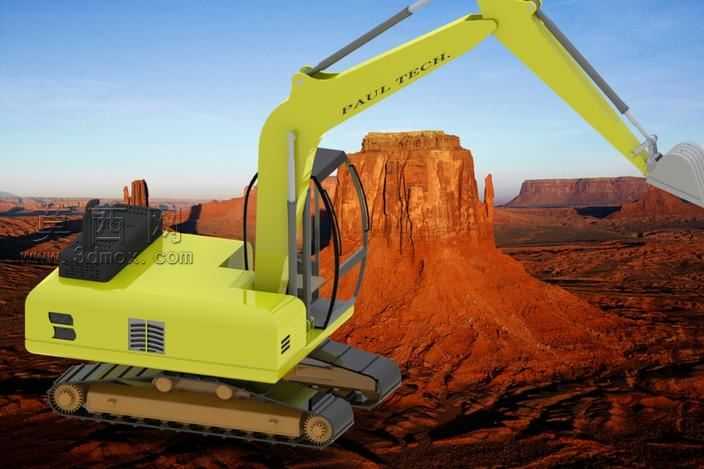

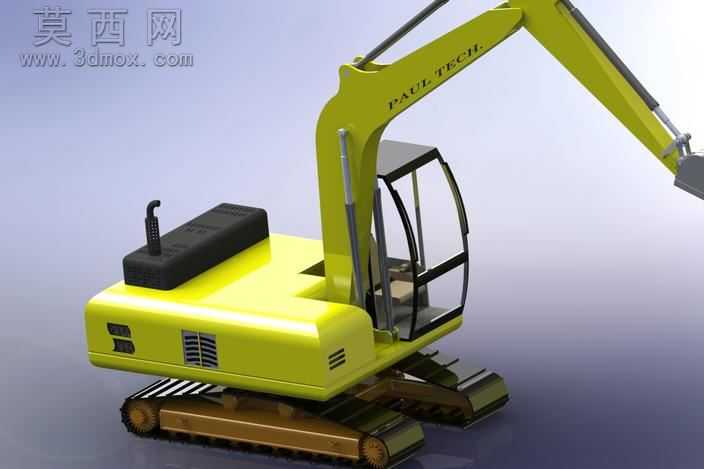

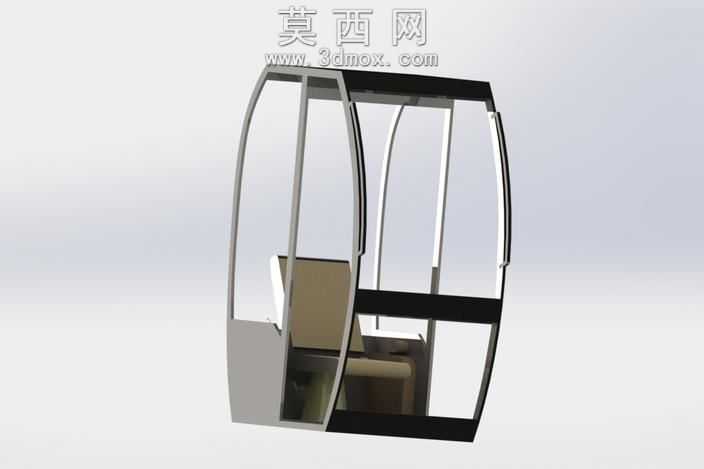

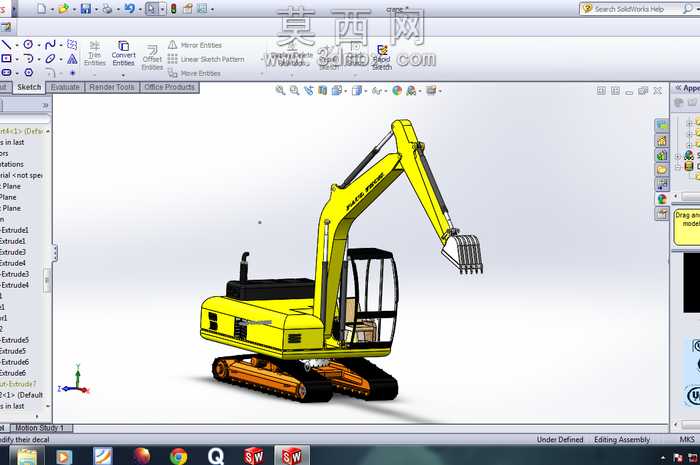

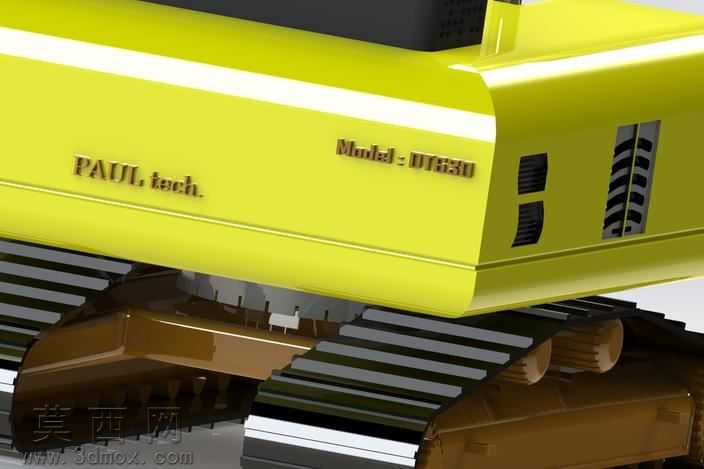

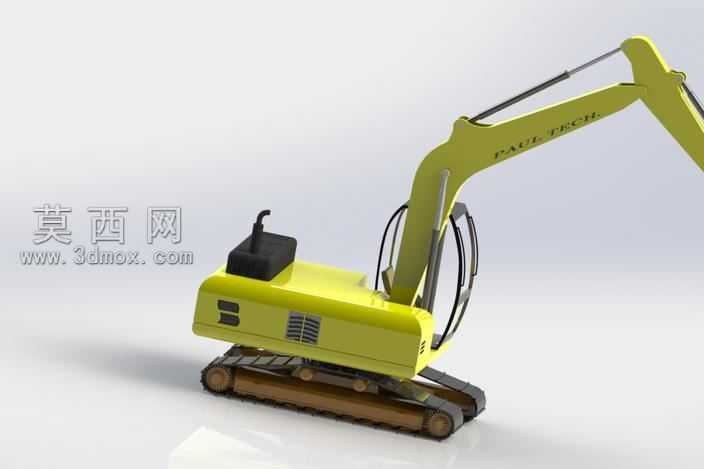

本作品为履带式液压挖掘机的三维数字化设计成果，整体建模过程依托三维CAD软件完成，严格遵循工程机械的真实结构比例进行参数化搭建，完整还原了履带式挖掘机的核心功能模块。建模阶段首先从行走底盘部分入手，精准还原了履带板、驱动轮、导向轮、支重轮与托链轮的装配关系，每一块履带板的啮合齿形、轮体的安装定位都经过尺寸校准，确保底盘结构的运动逻辑符合真实机械的传动特性，履带表面做了防滑纹理的细节处理，还原工程设备的使用质感。上部回转平台部分，建模时划分了动力舱、驾驶室、工作装置连接基座三个核心区域，动力舱的散热格栅、舱门开合结构都做了实体建模，驾驶室采用框架式结构设计，还原了防护栏、操作空间的轮廓，舱体边缘做了圆角过渡处理，避免尖锐棱角不符合工业设计规范。工作装置的动臂、斗杆、铲斗部分采用液压铰接结构建模，每一处铰接点的销轴、液压油缸的缸筒与活塞杆都做了独立零件建模，还原了液压管路的走向布局，铲斗的斗齿排列、切削刃角度都参考真实挖掘作业的需求设计，确保工作装置的姿态调整范围符合实际作业的幅度要求。材质渲染阶段，主体机身采用工程黄的金属烤漆材质，调整了漆面的反光度与粗糙度参数，还原工程机械漆面的哑光金属质感；履带部分采用耐磨橡胶与铸钢结合的材质表现，铸钢轮体做了轻微的做旧质感处理，模拟设备使用后的磨损痕迹；液压油缸的活塞杆部分采用亮面镀铬材质，与缸筒的深色金属材质形成视觉区分；驾驶室玻璃采用半透明的钢化玻璃材质，添加了轻微的环境反射效果，提升模型的真实感。设计思路上围绕小型工程挖掘设备的使用场景展开，整体结构紧凑，各部件之间不存在装配干涉，回转支承的连接结构预留了转动自由度，工作装置的各铰接点都符合液压驱动的运动行程范围，既保证了外观的还原度，也具备结构设计的合理性，可用于工程机械结构演示、作业原理教学等场景使用。
