AutoCAD平台直齿圆柱齿轮建模实例

直齿圆柱齿轮是机械传动系统中应用最广泛的基础传动元件，从普通的小型输送设备、轻工包装机械到重型矿山破碎设备、机床主轴传动链，都能见到这类齿轮的应用场景，其核心作用是在平行轴之间传递旋转扭矩与运动，通过固定的齿数比实现转速调整、扭矩放大或缩小的传动需求，相比带传动、链传动，齿轮传动的传动比精度更高、承载能力更强、传动效率更稳定，适合对传动同步性有严格要求的工况。

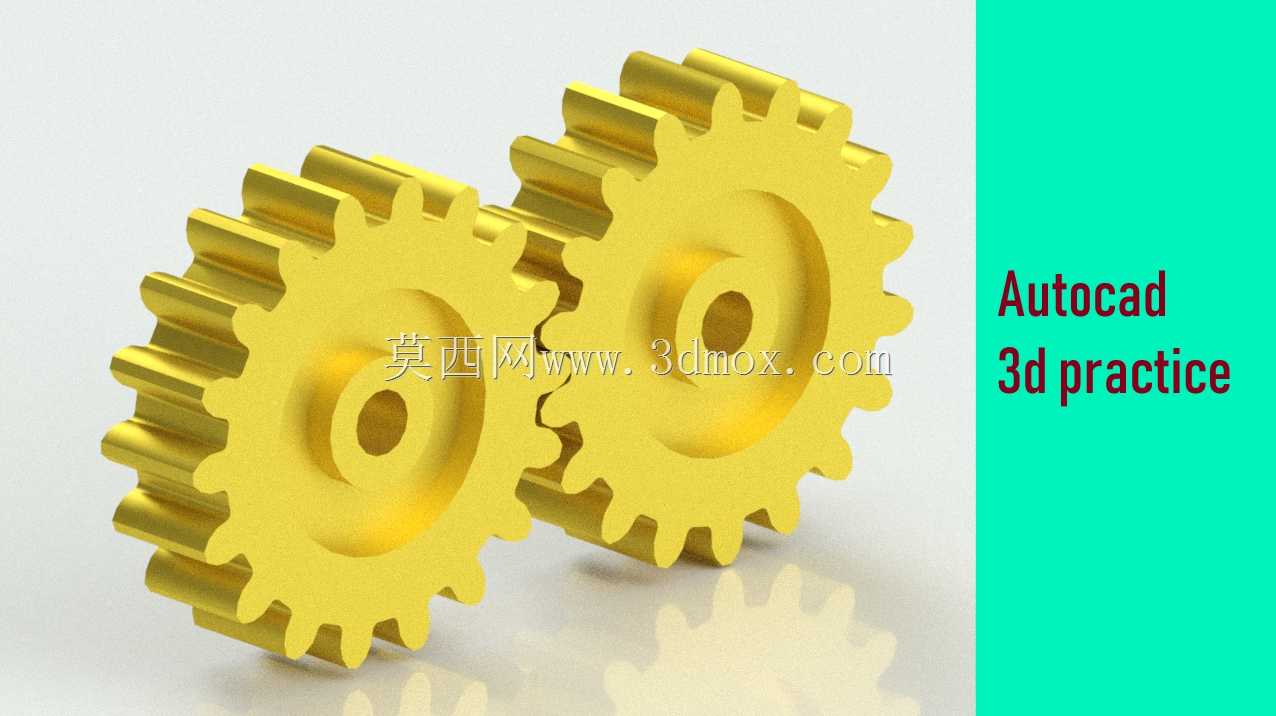

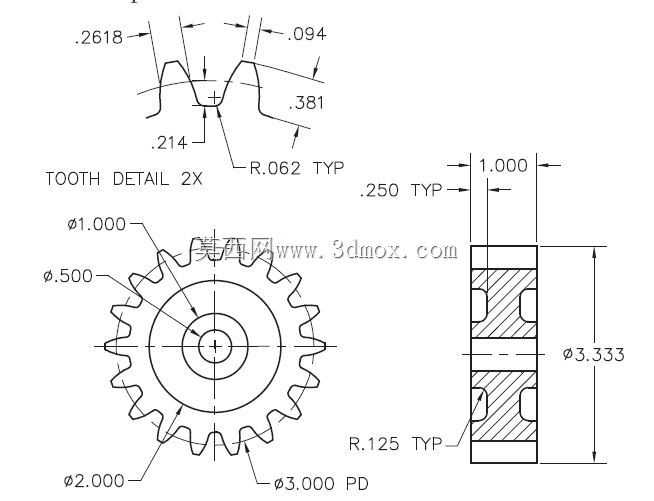

本次建模的直齿圆柱齿轮采用标准渐开线齿形设计，建模过程完全基于AutoCAD基础三维命令完成，没有依赖第三方插件或专用齿轮生成工具，核心设计思路是先通过平面绘图完成单个齿槽的渐开线轮廓绘制，再通过环形阵列完成全部轮齿的轮廓生成，之后通过拉伸、布尔运算完成实体构建，这种建模逻辑非常适合AutoCAD初学者掌握三维建模的核心思路，不需要记忆复杂的专用命令，只需要掌握平面绘图、阵列、拉伸、差集并集这些基础操作就能完成。

从结构设计来看，该齿轮采用辐板式结构，中心设置标准安装轴孔，轴孔周边预留键槽安装位置，可通过平键实现与传动轴的周向固定，传递额定扭矩；轮缘部分的齿宽根据常规中小载荷工况设计，齿顶圆、齿根圆的尺寸严格遵循渐开线圆柱齿轮的标准参数，齿顶过渡圆角、齿根圆角都做了标准化处理，避免应力集中导致的轮齿断裂问题，实际生产中这类齿轮多采用45号钢调质处理后齿面高频淬火，能满足多数中低速、中等冲击载荷的传动需求。

建模过程中需要注意几个核心的尺寸边界：首先是齿形轮廓的绘制精度，渐开线的生成需要严格按照基圆尺寸展开，不能用圆弧近似替代，否则会导致后续装配时出现齿面干涉、传动卡滞的问题；其次是中心轴孔与键槽的尺寸公差，虽然三维建模阶段不需要标注公差带，但建模时需要预留后续加工的公差余量，轴孔尺寸要与适配的传动轴直径匹配，键槽的宽度、深度要符合平键的国家标准，避免安装时出现配合过松或过紧的问题；另外轮齿的阵列数量必须与设计齿数完全一致，阵列的中心必须与齿轮基体的中心完全重合，否则会出现齿距不均的问题，直接影响传动的平稳性。

这类齿轮的实际安装场景多为闭式齿轮箱内部或开式传动工位，安装时需要保证两个啮合齿轮的中心距与设计值一致，两轴的平行度误差控制在允许范围内，否则会加剧齿面磨损，缩短齿轮使用寿命。建模时除了轮齿部分的结构，还需要考虑齿轮的减重设计，辐板上可根据实际载荷需求设置减重孔，在保证结构强度的前提下降低齿轮自重，减少传动过程中的转动惯量，提升设备启停的响应速度。对于初学者来说，通过这个齿轮建模练习，可以快速掌握AutoCAD三维建模的核心逻辑：从平面轮廓到三维实体的转化思路、阵列命令在圆周类零件建模中的应用、布尔运算在实体修整中的操作技巧，后续不管是建模其他类型的齿轮、带轮、法兰这类圆周对称类零件，都可以沿用这套建模思路，只需要调整对应的轮廓参数和结构尺寸即可。

在实际工程应用中，这类直齿圆柱齿轮的失效形式主要有齿面磨损、齿面点蚀、轮齿折断、齿面胶合几种，建模阶段虽然不需要做有限元分析，但结构设计时要尽量避免应力集中的结构，比如齿根与轮缘的过渡位置要设置合理的圆角，不要出现直角尖角，轴孔与辐板的过渡位置也要做圆角处理，这些细节在建模时都需要体现出来，不能只做简化的直角结构，否则后续出工程图时会遗漏这些工艺结构，导致加工出来的零件存在应力集中隐患。另外齿轮的端面需要设置倒角，方便安装时的导向，也避免锐边划伤操作人员，这些细节结构虽然尺寸不大，但都是实际生产中必不可少的工艺结构，建模时不能忽略。
